AFSNIT 8 - VEDLIGEHOLDELSE/INDSTILLINGER

L Kagekontrol Af Cylindre

En cylinders stempelstang skal være lidt olieret. Kontroller at der ikke er lækager efter en arbejdsperiode, og mens hele det hydrauliske system har normal arbejdstemperatur.

1.Tør stempelstangen og lejet af på den cylinder, der skal kontrolleres.

2.Betjen cylinderen normalt i 5-10 minutter.

3.Skyd stempelstangen helt ud.

4.Gennemfør kontrollen.

Stempelstangens Tilstand

Testkonklusion

Tør Lette spor af olie, når et stykke papir køres hen over 20 cm af stempelstangen.

Smør let Papiret hænger fast, når det køres hen over stempelstangen.

Olieret Papiret hænger fast, når det sættes på stempelstangen.

Meget olieret eller udsivning

Hver gang cylinderens stempelstang skydes ud, kan der ses en oliering på stempelstangen.

Lækage Hver gang stempelstangen trækkes ind i cylinderen, drypper der olie ud fra lejet.

PLASTIC OG KUNSTSTOF-DELE

Kontakt CASE-forhandleren

Ved rengøring af plastikvinduerne, konsollen, instrumentpanelet, indikatorerne mm. må der ikke anvendes benzin, petroleum, opløsningsmidler mm. Brug kun vand, sæbe og en blød klud.

Brugen af benzin, petroleum, opløsningsmidler mm. kan medføre misfarvning, revner eller deformering af disse dele.

T Nder Og Tandspidsers Slitagegr Nser

Graden af slitage for tænder og tandspidser kan vurderes visuelt.

Det er muligt at forlænge levetiden for en tand eller tandspids, som slides ujævnt, på en asymmetrisk måde.

Skift og vend tænderne jævnligt. Byt også rundt på låsepindene.

BEMÆRK: Vent ikke med at skifte tænder og tandspidser, indtil de er helt slidt op.

VIGTIGT: Forsøg aldrig at arbejde, når en tandspids mangler, eller er slidt helt op. Adapteren kan blive alvorligt beskadiget.

Udskiftning Af Tand P Graveskovlen

AFMONTERING

1.Fjern låsepinden fra adapteren ved at skiftevis at slå på den bagpå (1) og foran (2), indtil den skydes ud.

MONTERING

1.Sæt spidsen på adapteren, og sørg for at den er korrekt placeret, som vist ved mærkerne på spidsen og adapteren.

AFSNIT 8 - VEDLIGEHOLDELSE/INDSTILLINGER

2.Slå låsepindens samling ind, som vist.

3.Slå på forreste del (2) af låsepindens samling, og derefter skiftevis bagpå (1) og foran (2), indtil samlingen falder på plads i adapteren.

4.Kontroller at låsepindens samling (1) sidder rigtigt. Forreste del (2) af samlingen skal være helt inde i adapterens næse.

Udskiftning Af En Graveskovl Afmontering

1.Placer skovlen på et fladt, plant område. Betjen udstyrshåndtagene, så gravearmens/skovlens forbindelsespind ikke bliver tynget af gravearmens vægt.

2.Stands motoren, og fjern tændingsnøglen.

3.Fjern holderingene og pindene.

5.Start motoren, frigør tilkoblingen fra skovlen, og gem ledpakningerne til senere brug.

Montering

1.Sørg for at skovlen er i en stabil position.

2.Monter ledpakningerne på gravearmens bøsningsskuldre. Udskift dem hvis nødvendigt.

3.Start motoren. Skyd skovcylinderens stempelstang ud for at sætte den på plads. Stands motoren, og fjern tændingsnøglen.

4.Monter gravearmens/skovlforbindelsens ledpind, og derefter holdepinden og ringen.

5.Start motoren. Før skovlstangen ind i sit hus, stands motoren og tag tændingsnøglen ud.

6.Monter forbindelsesstangens/skovlens ledforbindelsespind, og derefter holdepinden og ringen.

7.Skub pakningerne på plads.

8.Justér sløret mellem gravearm og skovl. Se "Trimning af graveskovlens slør".

9.Smør forbindelsespindene.

Trimning Af Graveskovlens Sl R

Denne mekanisme bruges til at justere sløret mellem gravearmen og skovlen for at eliminere slør på grund af slid. Tjek og juster sløret regelmæssigt.

Justering Af Sidesl R

1.Anbring skovlen fladt på en flad, vandret overflade og stop motoren.

2.Kontroller sløret (J) mellem gravearmen og skovlens øsken.

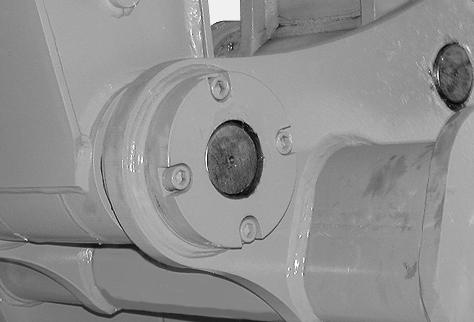

3.Hvis sløret (J) er over 2 mm, fjern de fire skruer, dækslet (1) samt kilerne (2).

4.Brug skiverne (2) som en målestok for at afgøre, hvor mange skiver, der er nødvendige, for at eliminere sløret (J).

5.Montér det nødvendige antal skiver.

6.Montér hætten (1) og de fire bolte.

BEMÆRK: Når skruerne i hætten (1) strammes, vil den indre bøsning bevæge sig i armens retning og udfylde sløret.

VIGTIGT: Et slør på ca 1,2 mm anbefales. Hvis sløret er utilstrækkeligt, kan det forårsage friktion og rivning.

VIGTIGT: Den indre bøsning har et øre, som forhindrer atden drejer.Hætten (1) har en åbning på indersiden. Når hætten (1) sættes på, skal man sikre sig, at øret er inde i denne åbning.
