AFSNIT 8 - VEDLIGEHOLDELSE/INDSTILLINGER

3.Kontroller åbningsmålet (S) på låsekrogen. Målet (S) må under ingen omstændigheder overskrides Med låsestangen liggende på jorden

CX210B

(1) ..................................................................128,5 mm

(2) ....................................................................87,8 mm

(3) .......................................................................28 mm

CX240B

(1) .....................................................................105 mm

(2) ....................................................................56,4 mm

Ellers kontakt CASE-forhandleren.

Kontroller at låsestangen ikke er beskadiget. Kontroller, at den fungerer korrekt og ikke er tilsmudset af fremmedlegemer.

Advarsel

Hvis målet (S) overstiger det tilladte maksimum, må man ikke bruge hurtigkoblingen, og skal kontakte CASE-forhandleren.

Forkert Betjening Af Hurtigkobling

VIGTIGT: Sørg for, at tilbehøret hviler på jorden. Stands motoren, tag tændingsnøglen ud, inden en af følgende kontroller udføres.

Hvis hurtigkoblingen ikke fungerer korrekt, kontroller da følgende:

-At ingen af pindene er knækkede, bøjede eller mangler.

-At cylinderen ikke er beskadiget eller bøjet.

-At der ikke er lækager fra de hydrauliske slanger, etc.

Hvis problemet fortsætter, efter alle disse kontroller er gennemført, skal De kontakte CASE-forhandleren.

Advarsel

Der er risiko for alvorlige kvæstelser, hvis vedligeholdelse eller reparationer ikke udføres korrekt. Hvis De ikke forstår vedligeholdelsesmetoderne, bedes De kontakte CASE-forhandleren.

Modifikationer af hurtigkoblingen, uden forudgående godkendelse, kan medføre alvorlige kvæstelser. Foretag ikke modifikationer uden godkendelse fra din CASE-forhandler.

VIGTIGT: Hvis maskinen anvendes under meget barske forhold (støvet eller rustfremkaldende miljøer etc.) skal serviceintervallerne afkortes i overensstemmelse hermed.

Aircondition

VEDLIGEHOLDELSESSPECIFIKATION

Rengør indsugningsfilteret...............................................................................................For hver 50 timers drift Rengør recirkulationsfilteret........................................................................................................For hver 50 timers drift Udskift filtrene.........................................................................................................................For hver 5000 timers drift Eftersyn af en specialist...........................................................................................................................Hver 6. måned Komponenterne i aircondition systemet skal serviceres med jævnlige intervaller. Sørg for at disse intervaller bliver overholdt, for at sikre korrekt funktion og maksimal effekt. Systemet indeholder gasarter, som er underlagt strenge, lovmæssige krav. Enhver defekt i systemet skal repareres hurtigt.

Advarsel

Prøv aldrig selv på at servicere aircondition systemet. Ved alt servicearbejde skal CASE-forhandleren kontaktes.

BEMÆRK: Brug aircondition systemet mindst én gang om ugen, selv om det kun er i kort tid. Se "Betjeningsgreb til varme, ventilation eller aircondition" i afsnit 4.

EFTERSYN

For at sikre at aircondition systemet fungerer korrekt, skal det efterses i henhold til nedennævnte procedure inden arbejdet påbegyndes.

RENGØRING AF KONDENSATOR

Hvis kondensatoren er snavset vil den ikke fordele varmen korrekt. Rengør kondensatoren i vand.

VIGTIGT: Brug aldrig vand under tryk til rengøring af kondensatoren.

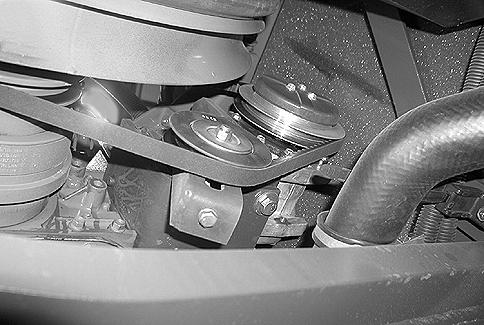

KONTROL AF REMSPÆNDING

Brug en finger til at lægge et tryk på ca. 10 kg midt på drivremmen. Spændingsslækket skal være mellem ca. 6 og 8 mm. Juster om nødvendigt remmens stramning.

KONTROL AF LEDNINGER

Foretag et visuelt eftersyn af ledningerne, og sørg for, at der ikke er opsamlinger af støv, smørefedt, etc.

AFSNIT 8 - VEDLIGEHOLDELSE/INDSTILLINGER

RENGØRING AF LUFTINDSUGNING OG RECIRKULATIONSFILTRE

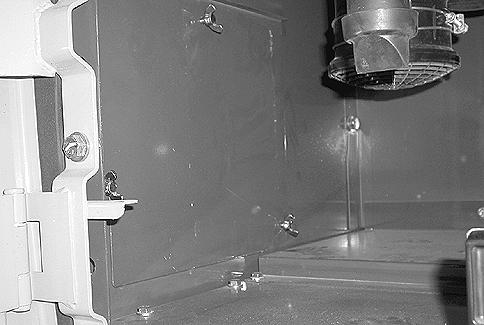

1.Løsn skruerne (2) og fjern skruen (1) samt dækslet (3) over luftfilterrummet.

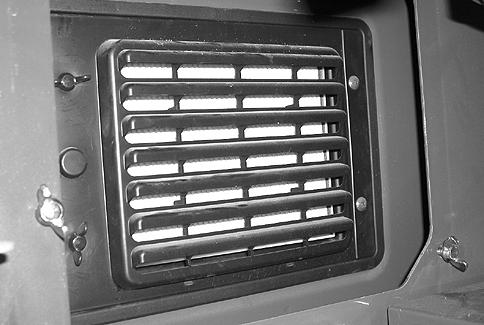

2.Fjern skruerne (4) og åbn panelet (5).

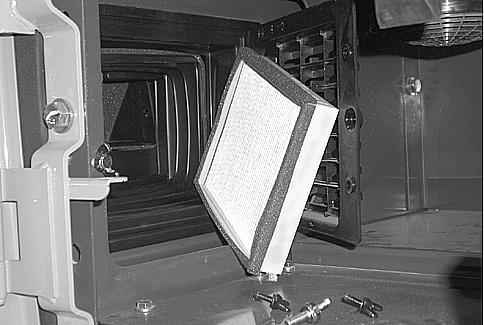

3.Fjern filteret og rengør det med trykluft. Udskift filteret hvis det er beskadiget.

VIGTIGT: Beskyt altid ansigtet, inden der arbejdes med trykluft.

4.Monter filteret i sit hus med pakningen (6) indvendig.

5.Luk panelet (5) og genanbring skruerne (4).

6.Anbring dækslet (3), skruen (1) og stram skruerne (2).

Reng Ring Af Recirkulationsfilteret

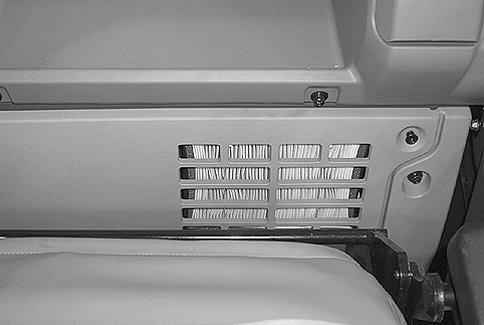

1.Filteret nås ved at åbne panelet bag operatørsædet.

2.Fjern filteret og rengør det med trykluft. Udskift filteret hvis det er beskadiget.

VIGTIGT: Beskyt altid ansigtet, inden der arbejdes med trykluft.

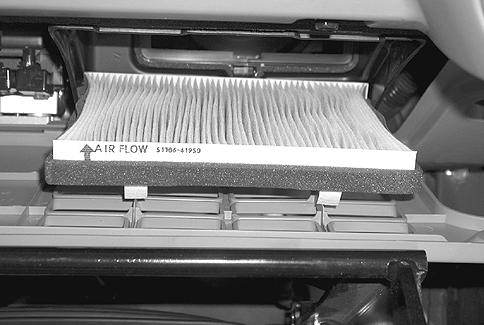

3.Anbring filteret i huset i henhold til installationsretningen og luk herefter panelet.

Kontrol Af Systemets Opladning

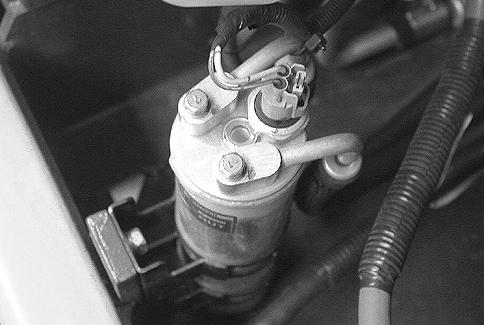

1.Tænd for aircondition-systemet, øg motoromdrejningerne en smule (1400 til 1600 o/min) og kontroller, om der er synlige bobler i skueglasset.
