AFSNIT 8 - VEDLIGEHOLDELSE/INDSTILLINGER

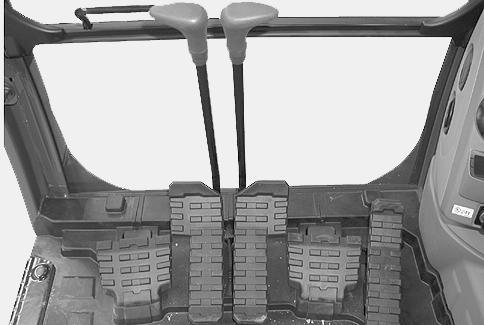

4.Betjen kørehåndtaget, for det hævede bælte, fremad og tilbage, for at fjerne mudderet.

5.Gentag trin 1 til 4 for det andet bælte.

Kontrol Af Opstramning

1.Parkér maskinen på et fladt, vandret område.

2.Rengør bælterne.

3.Placér overvognen på tværs af undervognen i en ret vinkel. Brug udstyret til at presse imod jorden, og sænk bommen, indtil bæltet hæves fra jorden.

4.Brug kørehåndtaget til at køre det løftede bælte baglæns i nogle få sekunder.

5.Stands motoren, og fjern tændingsnøglen.

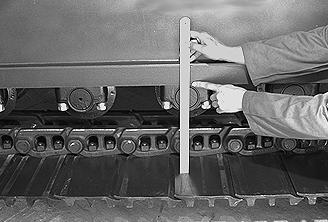

6.Mål sporets dybdepunkt på midten mellem undervognens kant og skoen. Værdien skal ligge mellem: 280mm og 300mm.

7.Juster opstramningen, hvis nødvendigt, og sænk derefter det løftede bælte til jorden.

8.Gentag trin 3 til 7 for det andet bælte.

Justering Af Opstramningen

BEMÆRK: Denne operation skal udføres, efter at opstramningen er blevet kontrolleret.

Forøgelse af opstramning

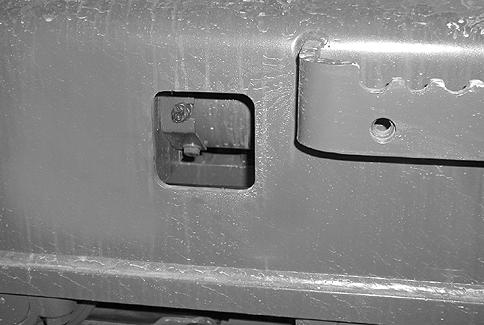

1.Med hævet bælte rengøres smørenippel-adapteren og smøreniplen.

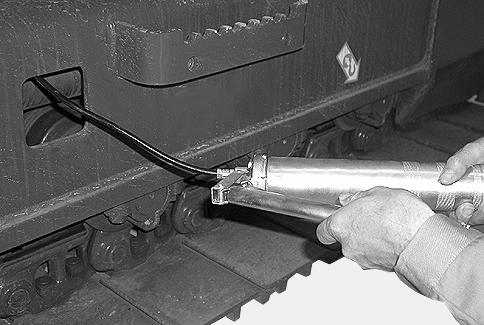

2.Tilslut smørepumpen. Sprøjt fedt ind for at opnå det korrekte slør.

Værdien skal ligge mellem: 280mm og 300mm.

3.Fjern smørepumpen, og rengør smøreniplen.

4.Gentag trin 1 til 3 for det andet bælte.

Reduktion af opstramning

1.Når bæltet er løftet, løsnes smøreniplens adapter ca. tre omgange for at lade fedt flyde ud af cylinderen.

Advarsel

Skru aldrig smørenippel-adapteren helt af for at forøge fedtstrømmens hastighed. Fedtet i cylinderen er under højt tryk.

2.Så snart det korrekte slør er opnået, strammes adapteren igen.

Værdien skal ligge mellem: 280mm og 300mm.

3.Rengør smøre-adaptoren og niplen, og sænk derefter det løftede bælte ned på jorden.

4.Gentag trin 1 til 3 for det andet bælte.

VIGTIGT: Hvis smørenippel-adapteren er beskadiget, kan der lække fedt. Kontroller jævnligt smørenippeladapterens tilstand, og udskift den hvis nødvendigt.

AFSNIT 8 - VEDLIGEHOLDELSE/INDSTILLINGER

TILSPÆNDINGSMOMENT FOR SKRUERNE PÅ BÆLTETS SKOPLADE

VIGTIGT: Kontroller regelmæssigt, at skruerne er fastspændte. Brug ikke maskinen med løse bælteskruer. Skruerne kan falde af og beskadige bæltet.

Skruernes stramningsmoment skal være: 300 Nm + 120°.

B Lteruller Og Forhjul

VEDLIGEHOLDELSESSPECIFIKATION

Eftersyn.....................................................................................................................................For hver 250 timers drift

De øvre og nedre ruller og forhjulene anvender en permanent flydende pakning og pakningsmekanisme. Levetiden varer normalt indtil hovedeftersyn, men kontroller dem visuelt fra tid til anden inden arbejdet påbegyndes, for at se om der er olielækager. Hvis der observeres en lækage, skal komponenten udskiftes. Kontakt CASE-forhandleren.

K Lere Og Oliek Lere

VEDLIGEHOLDELSESSPECIFIKATIONER

Kontroller om der er lækager...............................................................................For hver 10 timers drift eller hver dag Rengør......................................................................................................................................For hver 500 timers drift

RENGØRING

1.Stands motoren, og fjern tændingsnøglen.

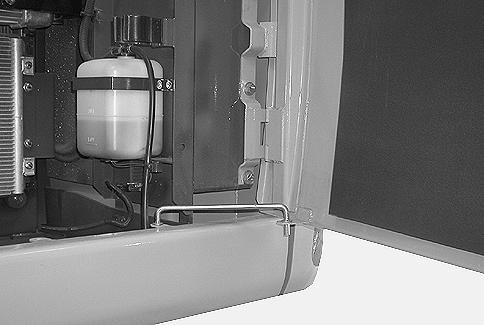

2.Åbn den bagerste sidedør og lås fast med stiveren. Åbn herefter motorhjelmen.

3.Fjern vingemøtrikkerne (1) og aftag beskyttelsesgitrene (2).

VIGTIGT: Sørg for at Deres ansigt er beskyttet inden der anvendes trykluft.

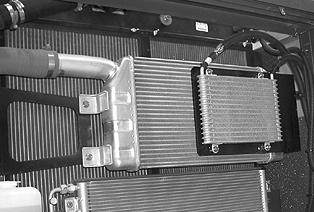

4.Rengør kølerne og oliekølerne:

- Tørt støv: brug trykluft.

- Mudder: brug en højtryksspuler.

- Fedtet støv: brug perklorætylen.

VIGTIGT: Brugen af triklorætylen er strengt forbudt.

5.Anbring beskyttelsesgitrene (2) og herefter vingemøtrikkerne (1).

Advarsel

Inden der foretages nogen kørsel, skal du tjekke, at motorhjelmen og bagerste venstre sidedøren er korrekt låst.

VENTILATOR- OG GENERATORREM

VEDLIGEHOLDELSESSPECIFIKATIONER

Visuel kontrol........................................................................................................For hver 10 timers drift eller hver dag Kontrol af remmens opstramning.............................................................................................For hver 250 timers drift

Kontrol Af Opstramning

VIGTIGT: Hvis motoren kører med en slap ventilatorrem, kan remmen glide af og bevirke, at motoren bliver overophedet, eller at batterierne ikke bliver opladet tilstrækkeligt.

Med standset motor og tændingsnøglen fjernet udøv et pres på ca. 10 kg midt på bæltet med din finger. Tilpændingsslækket skal være mellem ca. 6 og 8 mm.

BEMÆRK: Se efter om der er tegn på slitageskader på remskiverne eller remmen. Kontroller omhyggeligt at remmen sidder korrekt i remskivernes fordybninger. Hvis remmen er strukket, revnet eller flosset, skal den skiftes.

Justering Af Opstramningen

Fjern låseskruerne (1) og (2). Brug justeringsskruerne (3) til at bevæge generatoren udad, indtil opstramningen er korrekt. Stram generatorens monteringsskruer (1) og (2).

Udskiftning Af B Lte

Hvis remmen(e) springer, ses meddelelsen "Generatorfejl" på skærmen. Stands motoren, tag tændingsnøglen ud, og udskift bæltet.

Fjern låseskruerne (1) og (2). Brug justeringsskruerne (3) til at bevæge generatoren indad.

Fjern slidte bælter.

Monter et eller to nye bælter.

Juster bælterne ved hjælp af skruerne (3).

Fjern låseskruerne (1) og (2).

Kør med motoren i ca. en time, og kontroller så remmens opstramning igen.

Justering Af Motorens Ventilvippearms Mellemrum

VEDLIGEHOLDELSESSPECIFIKATION

Eftersyn...................................................................................................................................For hver 1000 timers drift

BEMÆRK: Bed Deres CASE-forhandler om at kontrollere dette.

Br Ndstoftankens Filter

VEDLIGEHOLDELSESSPECIFIKATION

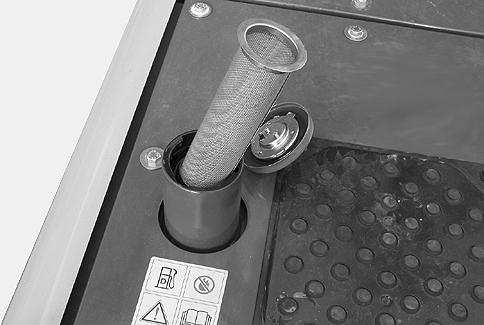

Rengøring af filteret..................................................................................................................................Regelmæssigt Fjern filteret, og rengør det i dieselolie.

BEMÆRK: For at fylde olietanken op igen, se "Væsker og smøremidler" i afsnit 7.

FØRERHUSBESKYTTELSE (F.O.P.S.) (ekstraudstyr)

VEDLIGEHOLDELSESSPECIFIKATION

Eftersyn.....................................................................................................................................For hver 250 timers drift (efter de første 50 timers drift i tilkøringsperioden)

VEDLIGEHOLDELSE OG EFTERSYN

Kontroller lukninger og stram skruer, hvor det er nødvendigt.

Tjek for revner, rust og huller i den beskyttende konstruktion eller dens dele. Ældning, vejrlig og ulykker kan forårsage skade. Hvis du har den mindste tvivl om konstruktionens tilstand, skal du kontakte din CASE forhandler.

Hvis den beskyttende konstruktion har været udsat for en ulykke, skal de beskadigede dele udskiftes, så den oprindelige beskyttelse genskabes.

ILDSLUKKER (ikke medleveret)

Det tilrådes stærkt at have en ildslukker til rådighed og opbevare den i forreste opbevaringsboks.

VEDLIGEHOLDELSESSPECIFIKATION

Hver måned:

Undersøg ildslukkeren, og kontroller at den ikke er beskadiget.

Hver 6. måned:

Lad en godkendt specialist tømme og genopfylde ildslukkeren med pulver.

Hvert år:

Lad en godkendt specialist undersøge ildslukkeren.

Svejsning P Maskinen

Når som helst der skal udføres en svejseopgave på undervognen eller overvognen, som er godkendt af fabrikanten og i overensstemmelse med hans anvisninger, frakobles batterierne, generatorens B+ og D+ ledninger afbrydes, og svejseapparatets jordforbindelse forbindes til komponenten, hvorpå svejsearbejdet skal foregå. Forbind aldrig svejseapparatet til undervognen, når der skal svejses på overvognen (eller omvendt). Forbind aldrig svejseapparatets jordforbindelse til nogen del af det hydrauliske system.

Advarsel

Enhver ikke-godkendt ændring af denne maskine kan forårsage alvorlige kvæstelser. Foretag ikke ændringer uden først at have rådført Dem med CASE-forhandleren.

Eftersyn Og Reng Ring Af Maskinen

VEDLIGEHOLDELSESSPECIFIKATIONER

Eftersyn og rengøring...............................................................................................................................Regelmæssigt

Eller hver gang der er blevet spildt olie eller fedt på maskinen. Rengør med damp eller en højtryksspuler.

Benyt samtidig lejligheden til at foretage en visuel kontrol af alle svejsninger (for eventuelle revner), udstyrets ledforbindelser, og kontroller tænder og tandspidser for korrekt fastgøring og for slitage. Undersøg om der er lækager, og kontroller rør og slangers tilstand.
