ELEKTRISKE SYSTEM

Batterisikkerhed

ADVARSEL: Når et batteri efterses, skal man altid bære ansigtsbeskyttelse, beskyttelseshandsker og sikkerhedsbeklædning. Batterisyre eller en batterieksplosion kan medføre alvorlige personskader.

ADVARSEL: Batterisyre kan forårsage alvorlige forbrændinger. Batterier indeholder svovlsyre. Undgå kontakt med hud, øjne eller tøj. Ved uheld –

UDVORTES: Skyl med vand. INDVORTES: Drik rigelige mængder vand eller mælk. Fortsæt med magnesiummælk (magnesiumhydroxid), pisket æg eller vegetabilsk olie. Tilkald straks lægehjælp. ØJNE: Skyl med vand i 15 minutter og tilkald straks lægehjælp.

ADVARSEL: Når batterielektrolytten er frosset, kan batteriet eksplodere, hvis (1), det forsøges at oplade batteriet eller (2), forsøges at starte motoren med startkabler. Batteriet skal hele tiden være fuldt opladet for at forhindre batterisyren i at fryse. Undladelse af at følge disse instruktioner, kan føre til at man selv eller andre personer i nærheden kan komme til skade.

ADVARSEL: Gnister eller åben ild kan få brintgassen i batteriet til at eksplodere. For at forhindre en eksplosion gøres følgende:

1.Når batterikablerne frakobles, skal det negative (–) kabel altid frakobles først.

2.Når kablerne tilsluttes igen, skal det negative (–) kabel altid forbindes til sidst.

3.Kortslut ikke batteriets poler med metalgenstande.

4.Der må ikke svejses, slibes eller ryges i nærheden af et batteri.

Batteriservice

BEMÆRK: Spændingen i maskinens elektriske system er 24 volt. Hvert batteri er på 12 volt.

Inden komponenterne i det elektriske system efterses, afmonteres det NEGATIVE (–) batterikabel.

Motoren må ikke køre, mens batterikablerne eller kablerne til vekselstrømsgeneratoren er frakoblet.

Inden der anvendes en elektrisk svejsemaskine, afbrydes kablerne til vekselstrømsgeneratoren og instrumentgruppen, og hovedafbryderen drejes til SLUKKET position.

Brug ikke en damprenser eller et rensemiddel til rengøring af vekselstrømsgeneratoren.

Bur 6-34270DA

RIGHT PAGE (First)

Batterivæskestand

Kontrollér batteriernes væskestand for hver 250 timers drift. Hvis væskestanden er lav, fyldes op med rent eller destilleret vand i hver celle, indtil væskestanden når bundringen i hver celleåbning.

VIGTIGT: Hvis temperaturen er 32°F (0°C) eller derunder, og der er fyldt vand på batterierne, gøres følgende. Kobl en batterioplader til batterierne eller kør med maskinen i ca. 2 timer. Denne fremgangsmåde er nødvendig for at blande vandet med elektrolytten.

Batteriudluftning

Hold batteriudluftningshullerne rene, og sørg for, at de ikke er stoppet til.

Rensning af batterierne

Efterse jævnligt batterierne for snavs, korrosion og skader. Snavs blandet med elektrolyt eller fugt på toppen af batterierne kan aflade batterierne. Brug en af følgende metoder til rensning af batteriet:

1.Anvend Case batteribeskyttelse, reservedelsnummer M20376. Følg instruktionerne på beholderen. Dette rensemiddel behøver ikke vand.

2.Brug natron eller salmiakspiritus, og skyl ydersiden af batterierne med vand. Hvis man ikke har Case batteribeskyttelse, kan der bruges andre specialrensemidler for at forhindre korrosion af batteripolerne.

Bur 6-34270DA

Sikringerne på denne maskine er af bladtypen. For at skifte sikring, trækkes den gamle sikring lige ud og den nye skubbes lige ind. Hver sikrings strømstyrke (ampere) er stemplet på sikringen. Se sikringsmærkaten på panelet for oplysninger om den rigtige placering af hver sikring.

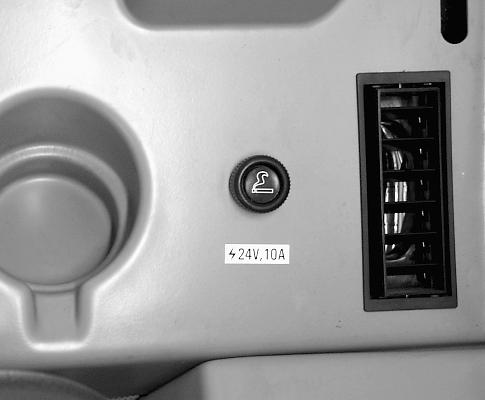

ELEKTRISK SERVICESTIK (HVIS UDSTYRET HERMED)

Cigartænderkontakten ( 24 volt ) kan bruges til tilslutning af en lyskilde til brug ved serviceog vedligeholdelsesarbejde.

BEMÆRK: Dette er en 24 volts stikkontakt.

207

RIGHT PAGE

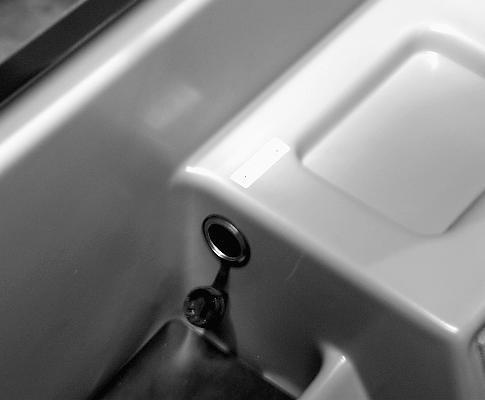

HJÆLPESTIK (HVIS UDSTYRET HERMED)

Hjælpestikket (12 volt ) kan bruges til at tilslutte en lampe/lyskilde til brug ved service- og vedligeholdelsesarbejde.

BEMÆRK: Dette er en 12 volts stikkontakt.

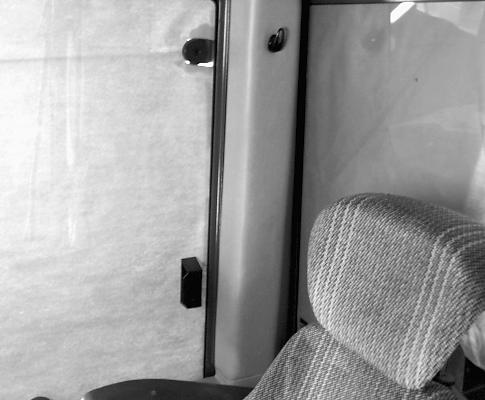

Placering Af Monteringsbeslag Til

Monteringsbeslagene til hjælpestik er anbragt bag højre og venstre ROPS-stolpeskjold Disse beslag er beregnet til montering af radio, telefonosv.

For at finde bunden af monteringsbeslaget skal man måle 300 mm (11.8 inches) fra plasticpanelets bundkant. For at finde toppen af monteringsbeslaget skal man måle 420mm (16.5inches) fra plasticpanelets bundkant. Monteringsbeslaget er ca. 70 mm (2.75 inches) langt.

Bur 6-34270DA

LEFT PAGE

*Roterende blinkA187543 (halogen)----
