Forbindelse af startbatteri til maskinens startkabel og jordforbindelse (nødstart)

ADVARSEL: Batterier indeholder syre og eksplosiv gas. Eksplosion kan udløses af gnister, flammer eller forkert kabeltilslutning. For at forbinde startkabler korrekt til batteriet på maskinen, bedes man følge den korrekte fremgangsmåde, som er anført på denne side. Undlader man at følge disse instruktioner, kan det medføre alvorlig personskade eller dødsfald.

ADVARSEL: Batterieksplosion og/eller beskadigelse af elektriske komponenter kan opstå ved forkert sammenkobling af startbatterier eller oplader. Forbind positiv til positiv og negativ til negativ. Udvortes kan batterisyre forårsage forbrændinger og blindhed, og indvortes er det giftigt.

BEMÆRK: Der kræves to personer til at udføre dette arbejde. Vær sikker på, at den, der foretager forbindelsen, bærer ansigtsmaske.

1.Åbn sidedøren.

2.Sid i førersædet og bed den anden person om at forbinde batterierne.

3.Hvis der bruges startbatterier, skal man sikre at de er 24 volt.

4.Hvis der bruges en anden maskine som strømforsyning, skal man sørge for, at de to maskiner IKKE rører hinanden.

BEMÆRK: Kontrollér, at batterierne ikke er frosset til. Anvend ikke batterier, der har været frosset. Udskift batterierne, hvis de har været frosset.

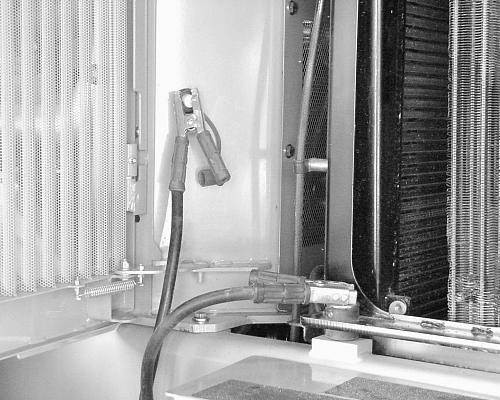

5.Forbind det positive (+) startkabel til den positive (+) pol på hjælpebatteriet eller den anden maskines batteri. Forbind den anden ende af det positive (+) startkabel til den positive starttap.

6.Forbind det negative (–) startkabel til den negative (–) pol på hjælpebatteriet eller den anden maskines batteri. Forbind den anden ende af det negative (–) startkabel til en god stelforbindelse, væk fra batteriet.

7.Start motoren som anvist i instruktionsbogen. Se Start af motoren i instruktionsbogen.

8.Få den anden person til at frakoble startkablerne i modsat rækkefølge af, hvordan de blev forbundet.

9.Luk sidelugen.

ADVARSEL: Inden maskinen benyttes, skal man hver gang kontrollere korrekt styring, bremsning, de hydrauliske styregreb, instrumenter og sikkerhedsudstyret. Kontrollér gearstangens NEUTRAL position. En korrekt fungerende maskine forebygger ulykker. Foretag alle nødvendige reparationer og justeringer, inden maskinen benyttes.

Inden brug af maskinen

Inden daglig brug af maskinen, eller imellem arbejdsskift, kontrolleres det, at maskinen fungerer korrekt.

1.Anbring maskinen på åbent, jævnt terræn og kontrollér, at ingen personer står i nærheden af maskinen.

2.Justér førersædet, så føreren kan nå fodbremserne, mens ryggen er lænet mod ryglænet.

3.Spænd og justér sikkerhedsselen.

4.Når motoren kører ved normal driftstemperatur, kontrolleres instrumentpanelet for korrekte visninger.

5.Kontrollér, at læsserens styrehåndtag og -kontakter fungerer korrekt.

6.Kontroller jævnligt parkeringsbremsens neutralkontakt:

A.Aktivér parkeringsbremsen ved at trykke ned øverst på kontakten.

B.Aktivér førerkontrolgrebene ved at trykke ned på kontaktens højre side.

C.Tryk ned og hold foden på bremsepedalen.

D.Løft skovlen op fra jorden.

E.Sæt gearstangen i første fremadgående gear.

F.Flyt foden fra bremsepedalen.

G.Giv halvt gas. Maskinen må ikke bevæge sig. Gør den det, se nærmere i vedligeholdelseshåndbogen eller kontakt forhandleren og få rettet fejlen. Når parkeringsbremsen er aktiveret, vil transmissionen automatisk skifte til neutral.

7.Kontrollér parkeringsbremsen med intervaller på højst 250 timers drift:

A.Aktivér parkeringsbremsen ved at trykke ned øverst på kontakten.

B.Skift transmission til 3. gear NEUTRAL.

C.Tryk på program kontakten.

D.Tryk på optæller kontakten, indtil informationstavlen viser 011

E.Sæt program/nulstillings kontakten tilbage til SLUKKET (midterstillingen).

F.Tryk på optællingskontakten indtil Informationstavlen viser 01

G.Tryk ned og hold foden på bremsepedalen.

H.Aktivér førerkontrolgrebene ved at trykke ned på førerkontrolkontaktens højre side.

I.Løft skovlen op fra jorden.

J.Skift gear til FREMAD og giv fuld gas. Maskinen må ikke bevæge sig. Gør den det, se nærmere i vedligeholdelseshåndbogen eller kontakt forhandleren og få rettet fejlen.

K.Skift gear til BAK og giv fuld gas. Maskinen må ikke bevæge sig. Gør den det, se nærmere i vedligeholdelseshåndbogen eller kontakt forhandleren og få rettet fejlen.

L.Sæt gearstangen i NEUTRAL.

M.Tryk på nulstillings kontakten et øjeblik for at genoptage normal drift.

ADVARSEL: Maskinen må IKKE benyttes, hvis føreren er påvirket af alkohol eller medicin.

ADVARSEL: Kør aldrig motoren i en lukket bygning. Korrekt ventilation er påkrævet under alle forhold.

ADVARSEL: Brug maskinen med døren lukket for at udnytte ROPS beskyttelsen og for at udnytte varme-, ventilations- og kølesystemerne.

ADVARSEL: Kørsel på bakkeskråninger kan være forbundet med fare. Regn, sne, is, løst grus, blød jord osv. ændrer køreoverfladen. Der må altid foretages en vurdering af, hvorvidt det er forsvarligt at arbejde på en given skråning eller rampe.

8.Udløs parkeringsbremsen.

9.Kontrollér parkeringsbremsen med intervaller på højst 250 timers drift:

A.Tryk ned og hold foden på bremsepedalen.

B.Løft skovlen lidt op fra jorden.

Bur 6-34270DA

C.Sæt transmissionen til manuel.

D.Sæt gearstangen i 2. fremadgående gear.

E.Udløs parkeringsbremsen.

F.Øg motorens hastighed til fuld gas. Maskinen må ikke bevæge sig. Hvis maskinen bevæger sig, sænkes farten til lav tomgang. Se i Servicehåndbogen eller kontakt forhandleren vedrørende reparation.

G.Nulstil parkeringsbremsen.

10.Kontrollér det sekundære styresystem med intervaller på højst 250 timers drift: (Se afsnittet Sekundært styresystem, eftersyn under Vedligeholdelse og justering i instruktionsbogen).

Transmissionsbetjening

Transmissionen på maskinen har 4 fremadgående gear og 3 bakgear. Vælg altid det rigtige gear til hver opgave. Hvis man ofte kører fast (motoren kører for fulde omdrejninger og hjulene flytter sig ikke), vælges et lavere gear.

Gearvalget kan foregå automatisk eller manuelt.

Indledende maskinbevægelse

1.Træd ned på fodbremsen.

2.Lad transmissionskontrolgrebet veksle mellem fremad, bak og neutral.

3.Udløs parkeringsbremsen ved at trykke ned nederst på parkeringsbremsekontakten.

4.Lad transmissionskontrolgrebet veksle mellem fremad eller bak.

5.Udløs fodbremsen.

6.Tryk ned på fodgaspedalen, hvorefter maskinen bevæger sig.

Manuel betjening

For at sætte transmissionen til Manuel, skal nederste del af automatisk/manuel-kontakten trykkes ned.

Opgearing/Manuel indstilling

Man kan skifte fra et lavere gear til et højere gear, uden at motoren taber hastighed eller omdrejninger. Hvis det ønskede gear ligger 2 trin eller mere over det aktuelle gear, vil transmissionen automatisk skifte gear for hver 2,5 sekunder, indtil det ønskede gear er nået.

Bur 6-34270DA

Nedgearing/Manuel indstilling

Transmissionen kan skiftes fra 4. til 1. gear uden tab af hastighed eller omdrejninger. Hvis 1. gear skal vælges fra 3. eller 4. gear, vil transmissionen skifte ned til 2. gear i ca. 1,2 sekunder og vil derefter skifte til 1. gear. For at opnå en glidende arbejdsrytme og førerkomfort, bør man reducere motoromdrejningerne inden nedgearing.

Nedskifterknap, Manuel indstilling

Nedskifterknappen bruges til at skifte fra 2. til 1. gear. Transmissionen vil skifte tilbage til 2. gear hvis (1) nedskifterknappen trykkes ned igen, eller (2) gearstangen sættes i NEUTRAL og derefter i FREM eller BAK.

Automatisk betjening

For at sætte transmissionen til automatisk betjening, trykkes den øverste del af automatisk/manuel kontakten ned.

Skift, automatisk betjening

Når transmissionen står i automatisk, vil transmissionen begynde at flytte sig til 1. gear (når maskinen er standset) og automatisk skifte op, indtil det valgte gear er nået. Transmissionen vil også skifte ned automatisk, i takt med at hastigheden mindskes.

Nedskifter knap, automatisk betjening

Nedskifterknappen bruges til at skifte ned gennem gearene enkeltvis. Hver gang knappen trykkes ned, vil transmissionen skifte et gear ned, indtil 1. gear er nået. Når nedskifterknappen er blevet trykket ned, vil transmissionen forlade den automatiske indstilling. Transmissionen vil forblive i det gear, der blev valgt af nedskifterknappen. Gearvalget vil vende tilbage til automatisk indstilling, når (1) gearstangens gear skifter, eller (2) gearstangen flyttes til NEUTRAL og derefter til FREM eller BAK.

Bur 6-34270DA

RIGHT PAGE

L Sserens Betjeningsgreb

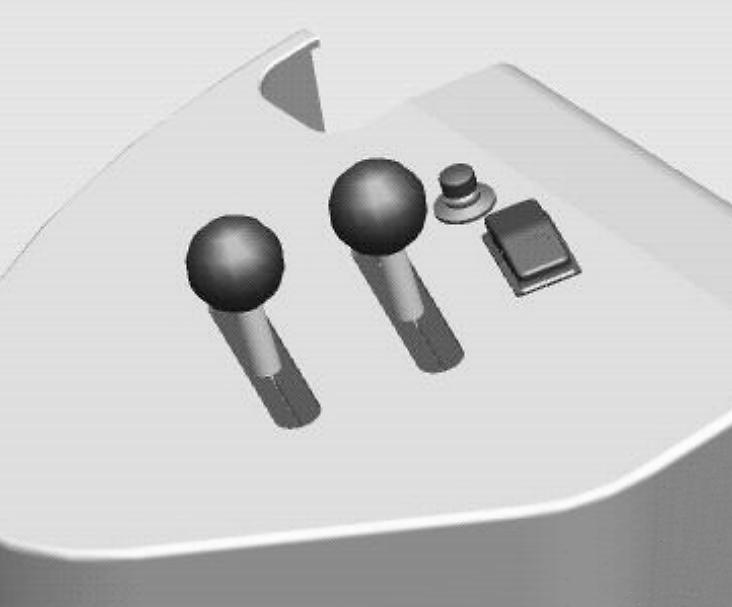

Tokreds ventil – To betjeningsgreb

BEMÆRK: Denne side viser læsserens grundlæggende betjeningsgreb. Pal kontakten står i OFF-position.

Se mere om Læsserens funktionskontakter andetsteds i instruktionsbogen: TILBAGETIL-GRAVNING, SKOVLHØJDE og TILBAGE-TIL-KØRSEL/FLYD kontakterne.

HOLD: Læssearmene og skovlen vil ikke bevæge sig, når betjeningsgrebene står i HOLD. Når grebene slippes, vender de automatisk tilbage til HOLD.
