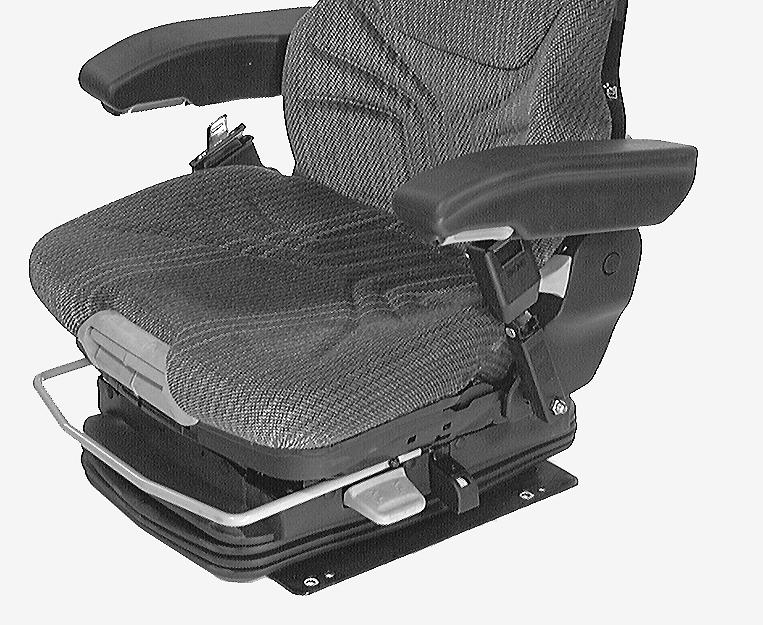

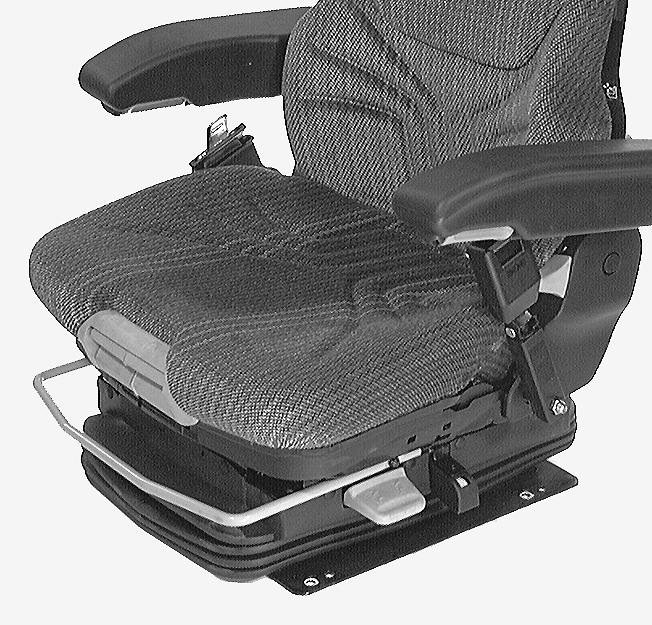

Luftpudesæde (ekstraudstyr)

1.LÆNDESTØTTE-JUSTERINGSKNAP: Drej knappen med uret for at øge lændestøtten, drej knappen mod uret for at mindske lændestøtten.

2.JUSTERING AF ARMLÆNETS HØJDE: Drej på grebet for at hæve eller sænke armlænet til den ønskede stilling.

BEMÆRK: Hvert enkelt armlæn vil bevæge sig opad.

4.SÆDEJUSTERING FREM OG TILBAGE:

Træk grebet op og justér sædet fremad eller tilbage som ønsket. Slip håndtaget for at låse sædet fast i stillingen.

BEMÆRK: Når sædehøjden skal justeres første gang eller til en ny fører. Sæt Dem i førersædet, løft kortvarigt op i højdejusteringshåndtaget. Sædet vil automatisk justere sig selv efter førerens vægt. Se afsnittet om højdejusteringshåndtag for slutjustering.

5.HØJDEJUSTERINGSHÅNDTAG:

A.(Automatisk justering): Mens føreren sidder i sædet, løftes håndtaget OP og slippes Sædet vil automatisk justeres OPAD og derefter lette lufttrykket, indtil det er ideelt til førerens vægt.

3.REGULERINGSHÅNDTAG TIL

RYGLÆNET:

Løft op i håndtaget, flyt ryglænet til den ønskede stilling, slip håndtaget for at låse ryglænet fast i denne stilling.

B.(Manuel justering): Sædet kan hæves eller sænkes ved at øge eller mindske sædets lufttryk. Løft håndtaget OPAD for at øge lufttrykket. Tryk håndtaget NEDAD for at mindske lufttrykket og sænke sædet.

6.HÅNDTAG TIL JUSTERING AF

SÆDEDYBDE:

Løft håndtaget op og flyt sædepuden til den ønskede stilling. Slip håndtaget for at låse sædepuden fast i stillingen.

7.HÅNDTAG TIL JUSTERING AF

SÆDEPUDENS VINKEL:

Løft håndtaget op. Flyt sædet op til den ønskede vinkel. Slip håndtaget for at låse sædepuden fast i vinklen.

8.HÅNDTAG TIL JUSTERING AF

SÆDEDÆMPNING:

Håndtaget til justering af sædedæmpningen har fire indstillinger, fra blød til hård. Den første indstilling er, når den smalle ende af justeringshåndtaget peger mod sædets forende, som vist. De tre andre justeringer kan findes ved at dreje justeringshåndtagets smalle ende væk fra sædet. Hver af indstillingerne har et lille hak. Ophænget kan justeres til forskellige driftsforhold.

Bur 6-34270DA

RIGHT PAGE

1.Træk selen ud af holderen Fastgør enden af selen i højre selelås.

BEMÆRK: Kontrollér, at selen og selelåsen er forsvarligt fastgjort. Træk ikke højre selelås ud.

ADVARSEL: Spænd sikkerhedsselen forsvarligt. Maskinen er udstyret med et ROPS førerhus, ROPS førerværn eller ROPS ramme til beskyttelse af føreren. Sikkerhedsselen øger førerens sikkerhed, hvis den bruges og vedligeholdes. Brug aldrig en løstsiddende sikkerhedssele, eller hvis der er slæk i sikkerhedsselesystemet. Brug aldrig sikkerhedsselen, hvis den er snoet eller klemt fast mellem sædedelene.

Eftersyn og vedligeholdelse

1.Hold skarpe kanter og genstande, der kan forårsage skade, væk fra selen.

2.Kontrollér jævnligt seler, selelåse, opruller, selestrammere, spændesystem og monteringsbolte for eventuelle skader.

3.Udskift alle beskadigede eller slidte dele.

4.Udskift revnede eller flossede seler, da selernes styrke ellers vil være svækket.

5.Kontrollér, at boltene sidder stramt på sædeholderen.

6.Hvis selen er fastgjort til sædet, kontrolleres om sædet eller sædebeslagene er forsvarligt fastgjort.

7.Hold sikkerhedsselerne rene og tørre.

8.Rengør kun seler med en sæbeopløsning og varmt vand.

9.Brug ikke blegemiddel eller farvestof på seler, da det kan svække dem.

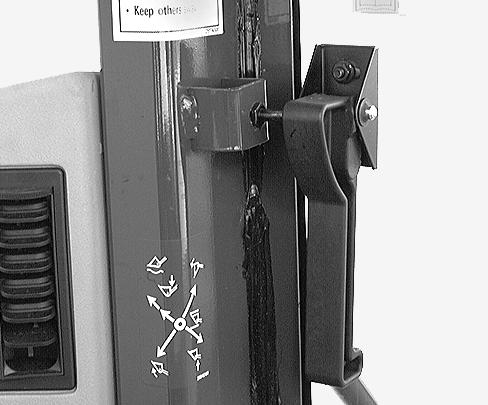

Nødudgang
