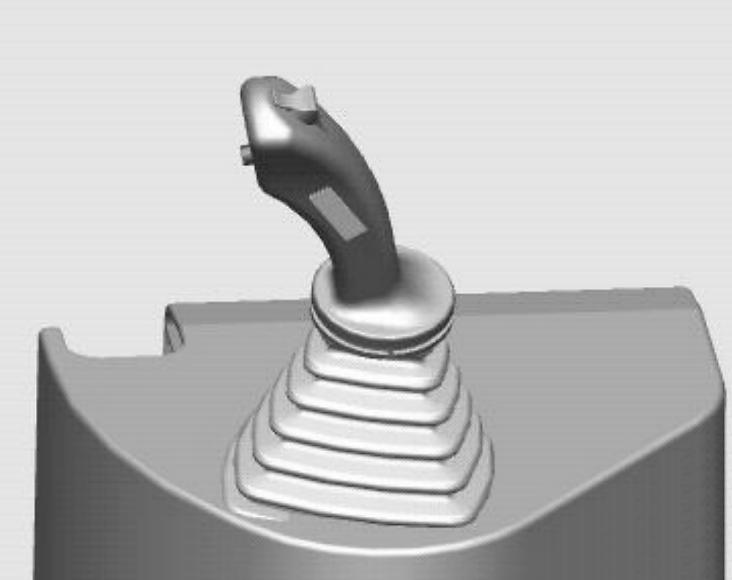

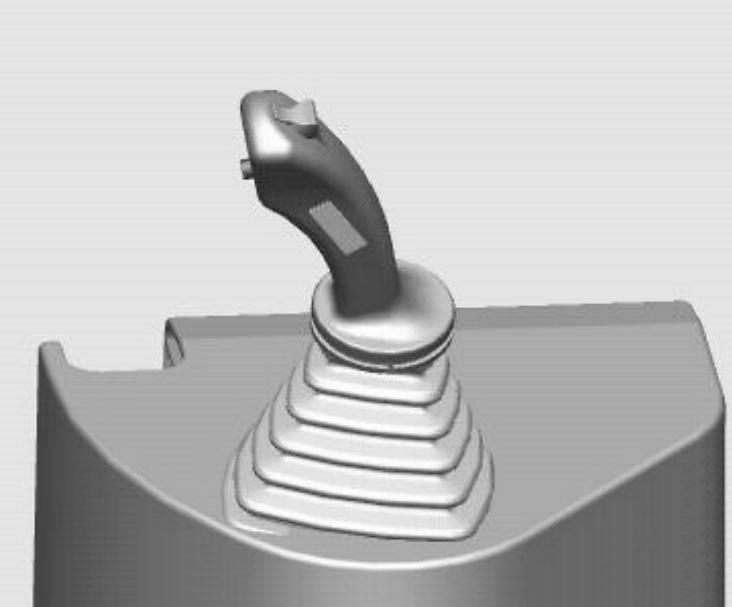

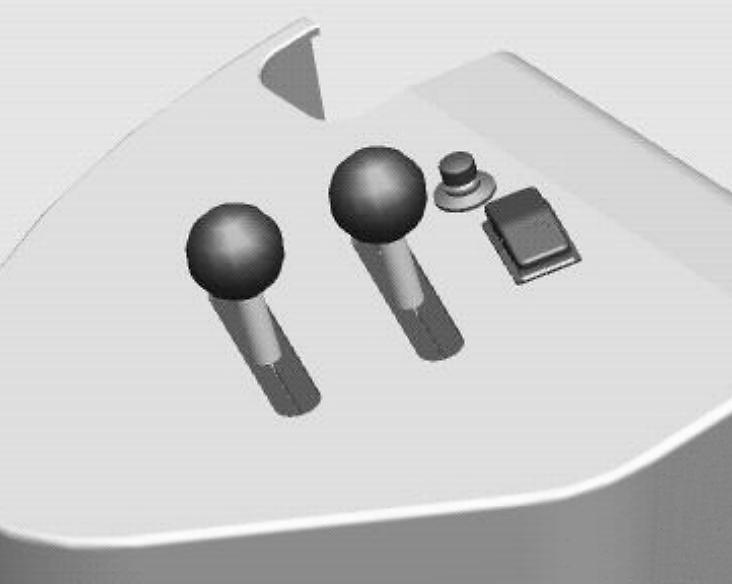

Trekreds ventil – To betjeningsgreb

BEMÆRK: Denne side viser læsserens grundlæggende betjeningsgreb. Pal kontakten for læsserens funktioner står i OFF-position.

Se mere om Læsserens funktionskontakter andetsteds i instruktionsbogen: TILBAGETIL-GRAVNING, SKOVLHØJDE og TILBAGE-TIL-KØRSEL/FLYD kontakterne.

HOLD: Læssearmene, skovlen og grabben vil ikke bevæge sig, når betjeningsgrebene står i HOLD. Når grebene slippes, vender de automatisk tilbage til HOLD.

111

Bur 6-34270DA

RIGHT PAGE

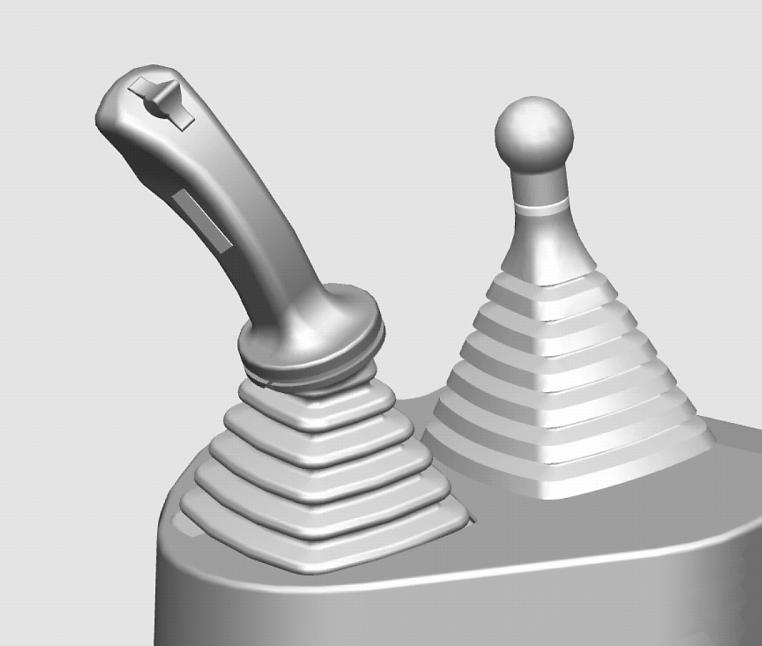

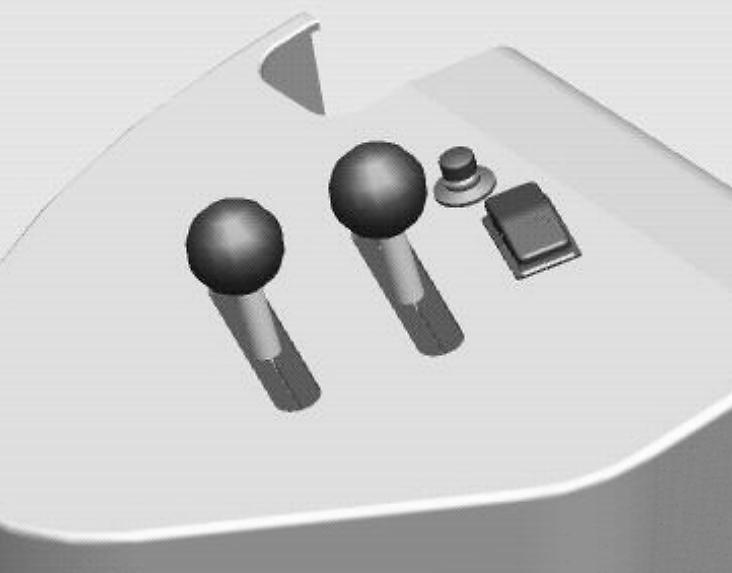

Firekreds ventil – To betjeningsgreb

BEMÆRK: Denne side viser læsserens grundlæggende betjeningsgreb. Pal kontakten for læsserens funktioner står i OFF-position.

Se nærmere, på næste side, om TILBAGE-TIL-GRAVNING, SKOVLHØJDE OG RETUR-TIL-KØRSEL/FLYD kontakterne.

VIGTIGT: Hvis Deres maskine er udstyret med et hjælpetilbehør, kan De skrive betjeningsgrebenes positioner ud for tallene nedenfor.

HOLD: Læssearmene, skovlen og hjælpeudstyret vil ikke bevæge sig, når betjeningsgrebene står i HOLD. Når grebene slippes, vender de automatisk tilbage tilHOLD.

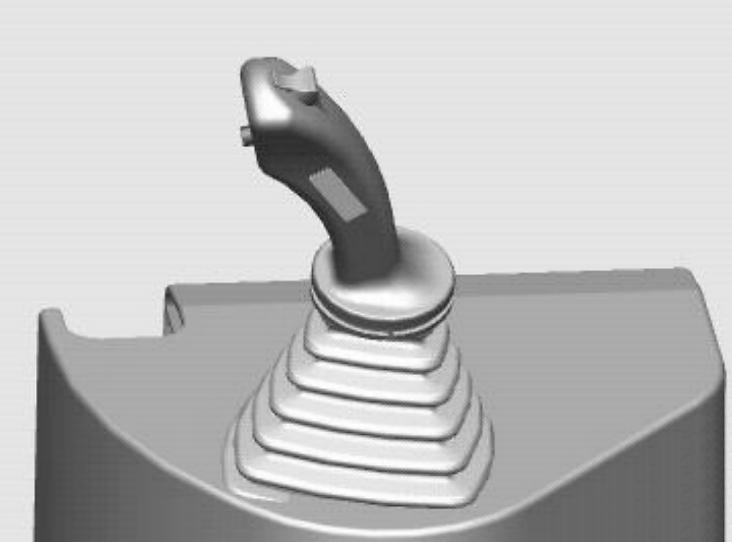

L Sserens Funktionskontakter

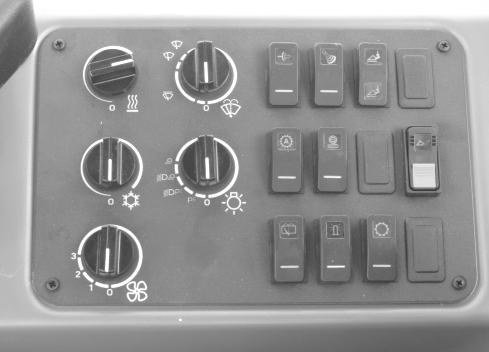

Tryk på den øverste del af funktionskontakten for at aktivere alle paler. Tryk nederst på kontakten for at SLUKKE.

Tilbage-til-gravning funktionen bruges til at flytte læsseskovlen til en ny gravecyklus, efter at skovlen er tømt.

”Tilbage-til-gravning”

Tilbage-til-gravning funktionen sørger for, at læsseskovlen automatisk vender tilbage til grave-position, efter skovlen er blevet tømt.

For at aktivere denne funktion, flyttes betjeningsgrebet/-grebene ind i FLYD og VIP-TILBAGE palen. Betjeningsgrebet/-grebene vil automatisk vende tilbage til HOLD, når læsseren når tilbage-til-gravning positionen. Se afsnittet Læsserjusteringer andetsteds i instruktionsbogen om justering af tilbage-til-gravning funktionen.

113

Bur 6-34270DA

RIGHT PAGE

Skovlhøjde

Skovlhøjdefunktionen bruges til automatisk at standse løftearmene i den aflæsningshøjde, der er valgt.

For at aktivere denne funktion, flyttes betjeningsgrebet ind i LØFT palen. Betjeningsgrebet/-grebene vil automatisk vende tilbage til HOLD, når læsseskovlen når den valgte højde. Se under skovlhøjdejustering i instruktionsbogen.

”Tilbage-til-kørsel”

BEMÆRK: Tilbage-til-gravning funktionen skal være valgt for at tilbage-til-kørsel også kan vælges.

Tilbage-til-kørsel funktionen bruges til automatisk at stoppe læsseskovlen i den bærehøjde, der er valgt.

For at aktivere denne funktion, flyttes betjeningsgrebet/-grebene ind i FLYD og VIP-TILBAGE palen. Betjeningsgrebet/-grebene vil automatisk vende tilbage til HOLD, når læsseren når tilbage-til-kørsel positionen. Se afsnittet om justering af ”tilbage-til-kørsel”-funktionen andetsteds i instruktionsbogen.

Bur 6-34270DA

Flyde-funktionen anvendes til at lade skovlen glide hen over ujævnt terræn.

115

RIGHT PAGE

To hydrauliske akkumulatorer er forbundet i bremsesystemet. Akkumulatorerne har til formål at forsyne bremsemodulationsventilen med hydraulikvæske under tryk.

Akkumulatorerne skal periodevis afprøves for at sikre, at de fungerer korrekt.

1.Start motoren.

2.Lad motoren køre for halv kraft i 15 sekunder.

3.Stop motoren.

4.Med motoren stoppet drejes nøglen til TÆND-positionen. Efter at instrumentgruppen har fuldført den diagnostiske afprøvning, skal man sikre sig, at bremsetryklampen ikke er tændt.

5.Pump bremsepedalen gentagne gange, indtil bremsetryklampen tændes.

6.Pumpningen fortsættes, efter at lampen tændes, og man tæller antallet af hele bremseaktiveringer.

Hvis 6 hele bremseaktiveringer kan gennemføres, efter at bremsetryklampen er begyndt at lyse, fungerer akkumulatorerne, som de skal. Hvis man ikke kan gennemføre 6 aktiveringer, skal man konsultere maskinens servicehåndbog eller kontakte forhandleren.

Udkobling

Koblingsudløsningsfunktionen anvendes til at forøge motorens hastighed og give læsseren mere hydraulikolie, så man opnår større læssekraft og hurtigere funktion af kontrolgrebene. Når koblingsudløsningskontakten er i On-position, og man trykker bremsepedalen ned, frakobles transmissionen de drivende hjul. Slip bremsepedalen for at koble transmissionen til igen. Maskinen kan rulle frit, når koblingsudløsningskontakten trykkes ned. Om nødvendigt anvendes bremsen til at standse maskinen. Udkoblingskontakten kan justeres. Se justering af udkobling på side 185 i denne manual.

Skovlh Jdeindikator

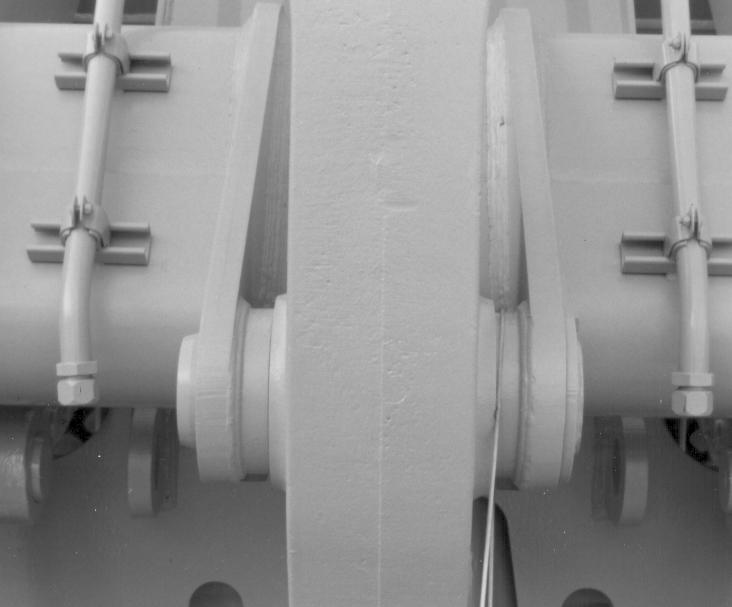

Bunden af skovlen er parallel med jordoverfladen, når mærket på skovlleddet står på linje med mærket på cylinderstangens øje.

HYDRAULISK HJÆLPETILSLUTNING (HVIS UDSTYRET HERMED)

Hjullæsseren er udstyret med et hydraulisk hjælpesystem. Et betjeningsgreb på instrumentpanelet kontrollerer oliestrømmen til de hydrauliske hjælpetilslutningspunkter på løftearmene.

Hydraulisk hjælpesystem, specifikationer

821C hjullæsser (Z-stangforbindelse)

Maksimalt systemtryk.................................................................................2.810 PSI (194 bar)

Maksimal kapacitet ved 2.200 omdrejninger...............................................78 GPM (356 l/min)

BEMÆRK: Det maksimale systemtryk målt på maskinen ved pumpens trykport.

VIGTIGT: Hvis man overskrider specifikationerne for det hydrauliske hjælpesystem, kan det resultere i overophedning og beskadigelse af det hydrauliske system.

117

Bur 6-34270DA

RIGHT PAGE

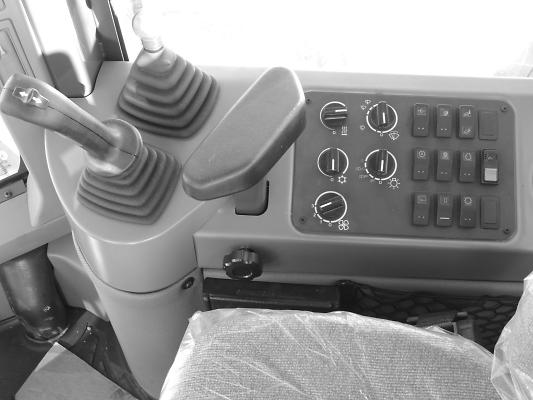

KONTAKT TIL ROTERENDE BLINK (HVIS UDSTYRET HERMED)

Kontakten til det roterende lys findes på højre panel. Tryk på den øverste del af kontakten for at TÆNDE, og tryk på den nederste del af kontakten for at SLUKKE.

K Rekontrol

Kørselskontrol er en egenskab, der forøger kørselskomforten med hjullæsseren på alle terræntyper, både med tom og fyldt skovl. Kørselskontrollen vil dæmpe frem- og tilbagerettede bevægelser under kørslen og tillader dermed højere hastigheder i læsset tilstand. Den øger produktiviteten og førerens komfort. Den vil også mindske virkningen af pludselige stød på læsseren og reducere dæksammentrykninger, metaltræthed og vibrationer, med en længere komponentlevetid og færre omkostninger til følge.

Tryk på symbolet på funktionsknappen for at vælge TÆND. Træk bagud i læsserens løftekontrolgreb for at hæve løftearmene, indtil det grønne lys i kørekontrolkontakten lyser op. Kørekontrollen bliver SLÅET FRA, når tændingskontakten er SLUKKET. Kørekontrollen skal slås til igen, når motoren startes igen.

Kørselskontrollen kan være SLÅET TIL hele tiden, hvad enten der læsses eller køres. For at SLUKKE for kørselskontrollen, trykkes på den nederste del af kontakten, som nu vil være i SLUK-position.

BEMÆRK: Kørselskontrollen bør være SLUKKET, når skovlen anvendes til fingradering, når et læs skal placeres meget pr æcist, eller andre redskaber er påkrævet.

Bur 6-34270DA
