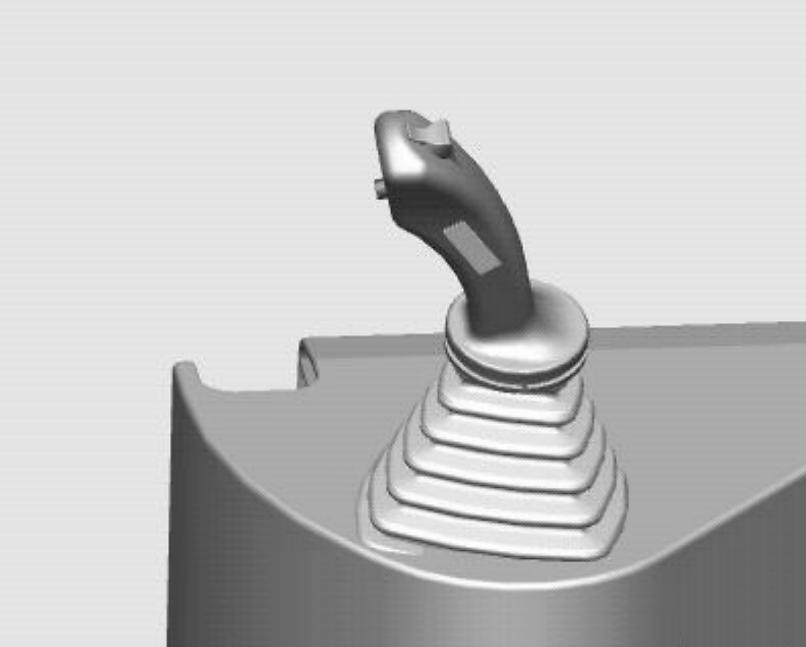

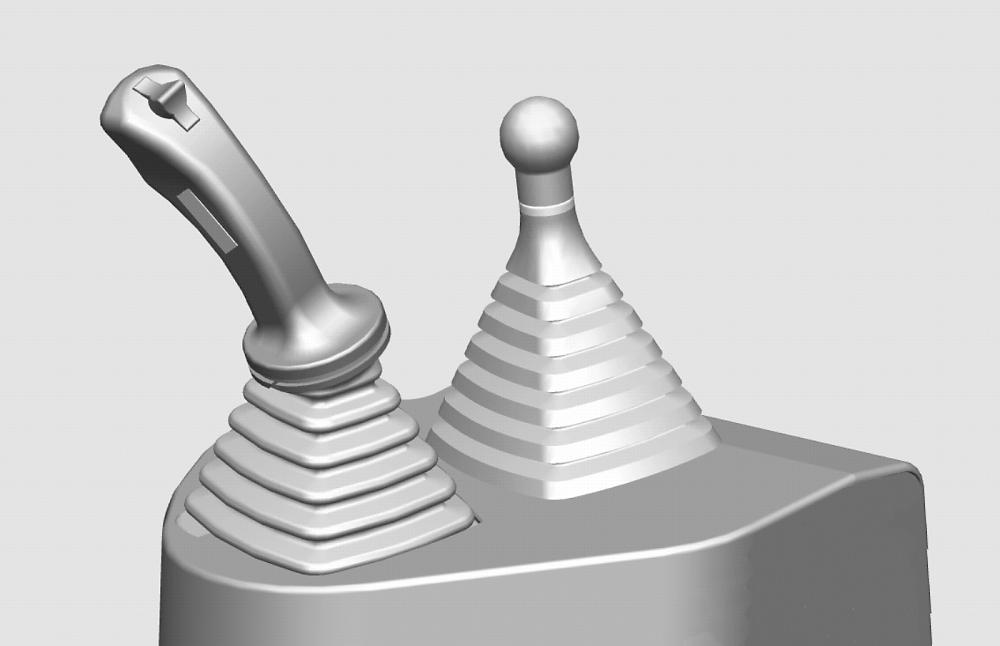

Fire kredse – to håndtag

19.NEDSKIFTNINGSKNAP (Nedskift af transmission):

20.F-N-R-KONTAKT:

A.FREMAD (Transmission)

B.NEUTRAL (Transmission)

C.BAK (Transmission)

BEMÆRK: Se side 70 i manualen for at se den korrekte procedure, når F-N-R-funktionen på læsserens betjeningsgreb skal aktiveres.

Bur 6-34270DA

RIGHT PAGE

1.F-N-R-KONTAKT:

Denne kontakt aktiverer F-N-R-kontakten, som gør det muligt for føreren at styre transmissionsretningen enten fra F-N-R-kontakten på sidepanelet eller fra den på læsserens betjeningsgreb fremfor med gearvælgeren.

For at aktivere F-N-R-funktionen, skal alle de følgende betingelser opfyldes:

A.Maskinen SKAL stå stille.

B.Motoren skal køre.

C.Både gearvælgeren og F-N-R-kontakten skal stå i neutral position.

D.Parkeringsbremsen skal være sluppet.

Hvis alle betingelserne er opfyldt, kan F-N-R-funktionen aktiveres ved at trykke ned øverst på F-N-R-kontakten. Indikatorlampen nederst på F-N-R-kontakten lyser, når F-N-R-funktionen er aktiveret.

BEMÆRK: Hvis motoren er slukket, parkeringsbremsen trækkes eller gearvælgeren rykkes ud af neutral, deaktiveres F-N-R-funktionen, og transmissionsbetjeningen vil vende tilbage til transmissionsbetjeningsgrebet.

BEMÆRK: Se F-N-R-hjælpekontakt og Transmissionsbetjening/Indledende maskinbevægelse.

BD02C111

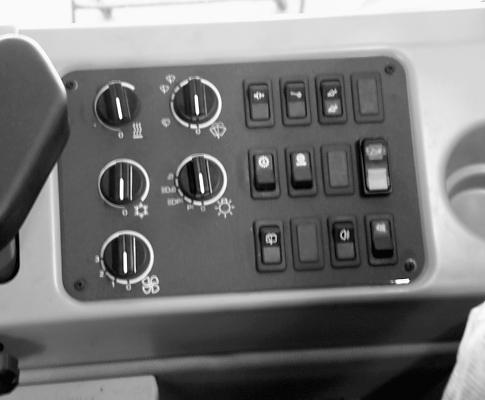

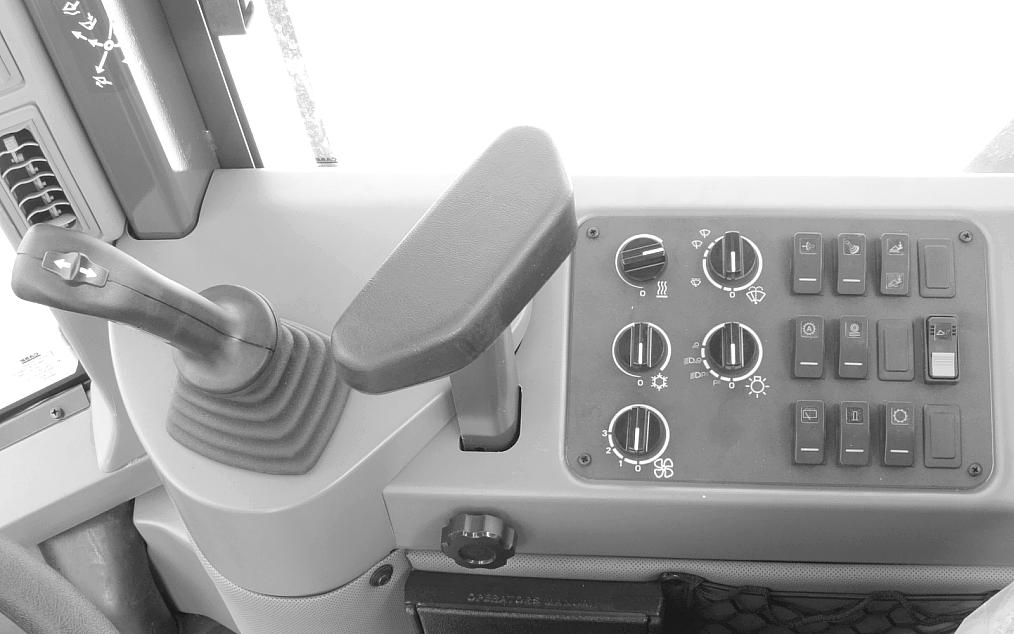

2.HÅNDLEDSSTØTTE:

Justér håndledsstøtten, så den har en behagelig højde, når læsserens kontrolgreb betjenes.

3.JUSTERINGSKNAP:

For at justere håndledsstøtten løsnes justeringsknappen, og støttepladen kan nu hæves eller sænkes til den ønskede højde. Stram knappen.

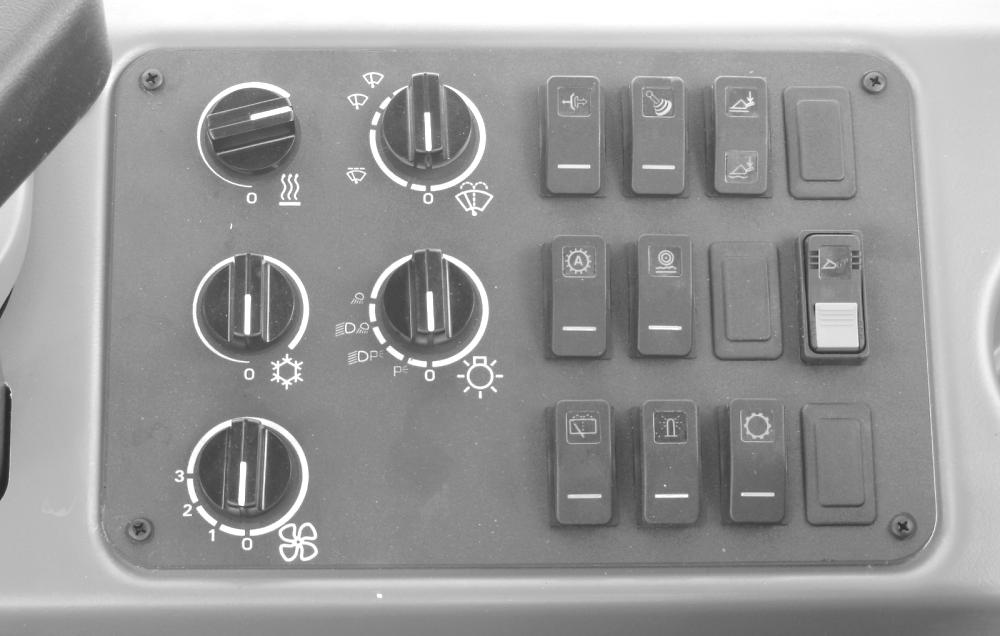

4.VARMEREGULERING (HVIS UDSTYRET HERMED): Drej knappen med uret for at TÆNDE. Justér drejekontakten til den ønskede temperatur. Drej kontakten helt mod uret for at SLUKKE (se Recirkulationsluftspjæld i denne instruktionsbog). Vælg den ønskede blæserhastighed.

BEMÆRK: Sørg for at varmeapparatets vandindtag, på motoren, står helt ÅBEN.

5.BLÆSERKONTAKT (HVIS UDSTYRET HERMED): Blæserkontakten har fire indstillinger: SLUKKET, 1, 2 og 3. Drej kontakten til 3for højeste hastighed, og til 1 for laveste hastighed. Drej kontakten helt mod uret for at SLUKKE (se Recirkulationsluftspjæld i instruktionsbogen).

6.VISKER-/SPRINKLERKONTAKT (HVISUDSTYRET HERMED):

Visker-/sprinklerkontakten har 5 indstillinger.

A.SLUKKET – Drej kontakten helt om, mod urets retning, for at SLUKKE.

B.INTERVALVISKNING – Drej kontakten med uret til den første indstilling for at vælge intervalviskning.

C.LAV HASTIGHED – Drej kontakten med uret til den anden indstilling for at vælge lavhastighedsviskning.

D.HØJ HASTIGHED – Drej kontakten med uret til den tredje indstilling for at vælge højhastighedsviskning.

E.VASK – Tryk ned på kontakten for at få sprinklervæske.

BC00B133

7.LYGTEKONTAKT:

Lygtekontakten har 5 indstillinger:

BD02C111

A.SLUKKET – Drej kontakten helt om, mod urets retning, for at SLUKKE.

B.PARKERING – Drej kontakten til denne stilling for at tænde positionslysene og baglygterne.

C.KØRSEL – Drej kontakten til denne stilling for at tænde instrumentbelysningen, kørelyset, positionslyset og baglygterne.

D.ALLE – Drej kontakten til denne stilling for at tænde instrumentbelysningen, kørelyset og projektørlysene.

E.ARBEJDE – Drej kontakten til denne stilling for at tænde instrumentbelysningen og projektørlysene.

8.KLIMAANLÆGGETS TEMPERATURREGULERING (HVIS UDSTYRET HERMED):

Drej kontakten med uret for at TÆNDE. Justér kontakten til den ønskede temperatur. Drej kontakten helt mod uret for at SLUKKE (se Recirkulationsluftspjæld i instruktionsbogen). Vælg den ønskede blæserhastighed.

BEMÆRK: For at opnå maksimal afkøling, sørg for at varmerens vandindtag, på motoren, står i helt LUKKET-position.

9.UDKOBLINGSKONTAKT:

Koblingsudløsningen udkobler transmissionen, når der behøves maksimal kraft til læsseren (det fodtryk, der er nødvendigt for at udkoble transmissionen kan justeres (se afsnittet Udkoblingsjustering på side 185 i instruktionsbogen). Tryk den øverste del af koblingskontakten ned og tryk på en af pedalerne for at betjene maskinen med koblingsudløseren.

10.PAL ON/OFF-KONTAKT: Pal On/Off-kontakten bruges til at aktivere alle palkontakter Tryk den øverste del af palkontakten ned for at aktivere alle paler. Tryk den nederste del af kontakten ned for at deaktivere.

11.”TILBAGE-TIL-KØRSEL”-KONTAKT: Tilbage-til-gravning-kontakten sørger for at læsseskovlen automatisk vender tilbage til grave-position, efter skovlen er tømt. Tryk den øverste del af tilbage-tilkørsel-kontakten for at aktivere alle paler. Tryk den nederste del af kontakten ned for at deaktivere.

12.KONTAKT TIL AUTOMATISK GEARSKIFT:

Denne kontakt bruges til at skifte mellem automatisk og manuelt gearskift. Når kontakten er i TÆNDT-positionen (aktiveret), vil transmissionen automatisk skifte OP og NED mellem 1. eller 2. gear og den højeste hastighedsindstilling på gearstangen (se afsnittet Betjening af gear andetsteds i instruktionsbogen for en komplet beskrivelse).

13.KØREKONTROLKONTAKT:

Tryk den øverste del af kørekontrolkontakten ned og træk læsserens løftegreb tilbage for at hæve løftearmene, indtil det grønne lys i kørekontrolkontakten lyser op og indikerer TÆNDT-positionen. Tryk den nederste del af kontakten ned for at deaktivere. Kørekontrollen bliver SLÅET FRA, når tændingskontakten er SLUKKET. Kørekontrollen skal slås til igen, når motoren startes igen (se afsnittet Kørekontrol i instruktionsbogen).

14.VISKER-/SPRINKLERKONTAKT TIL BAGRUDEN (HVIS UDSTYRET HERMED):

Visker-/sprinklerkontakten har 3 indstillinger.

SLUKKET – Kontakten er helt slukket, når den nederste del af kontakten er trykket ned.

TÆNDT – Tryk den øverste del af kontakten ned for at vælge TÆNDT.

VASK – Tryk den øverste del af kontakten ned, og hold den nede. Sprinklervæsken vil blive ved med at sprøjte ud, så længe kontakten holdes nede.

15.KONTAKT TIL ROTERENDE BLINK (HVIS UDSTYRET HERMED):

Tryk den øverste del af kontakten til det roterende blink ned for at TÆNDE, og tryk den nederste del af kontakten ned for at SLUKKE.

16.BAKALARM-ANNULLERINGSKONTAKT (HVIS UDSTYRET HERMED):

Tryk den øverste del af bakalarm-kontakten (TÆND/SLUK) ned for at slukke for alarmlyden. Symbolet på kontakten vil lyse når bakalarmen er SLÅET FRA.

Tryk den nederste del af bakalarm-kontakten (TÆND/SLUK) ned for at TÆNDE for alarmlyden.

ADVARSEL: Bakalarmens SLUK-funktion må KUN bruges, når læsseren køres på offentlig vej, og SKAL TÆNDES IGEN, når man er tilbage på arbejdspladsen.

BC00B099

BD00B028

17.KONTAKT TIL TILKOBLINGSSTÆNGER:

Skub låsepladen hen mod midten af kontakten, tryk den øverste del af kontakten ned for at TRÆKKE STÆNGERNE TILBAGE. Kontrollampen vil lyse, når stængerne er trukket tilbage. Kontakten vil fastlåses i stillingen, hvor STÆNGERNE ER SKUBBET UD, efter at nederste del af kontakten er trykket ned, og STÆNGERNE er SKUBBET UD.

Hovedafbryderkontakt

BS00A018

BD02C034

1.HOVEDAFBRYDERKONTAKT:

Hovedafbryderkontakten har to indstillinger: TÆNDT og SLUKKET.

BS00A203

TÆNDT – I denne indstilling er der strøm til hele det elektriske system. Når hovedafbryderkontakten er aktiveret (TÆNDT), og tændingen er SLUKKET (motoren stoppet), vil følgende elektriske installationer have strøm: loftsbelysning, horn, stoplys, katastrofeblink og roterende blink.

SLUKKET – I denne indstilling er al strøm til maskinen afbrudt.

BS00A017

VIGTIGT: Brug IKKE hovedafbryderen til at standse motoren.

Bur 6-34270DA

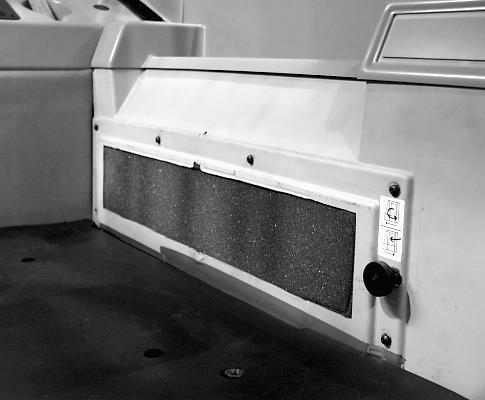

Recirkulations-luftspjæld

Recirkulations-luftspjældene findes bag førersædet tæt ved gulvet. Når de er åbne, recirkuleres luften i førerhuset. For at åbne spjældene skal kontakten drejes med uret. For at lukke spjældene skal kontakten drejes mod uret.

BEMÆRK: Disse spjæld skal altid holdes åbne, når der ønskes maksimal afkøling fra klimaanlægget, eller maksimal opvarmning fra varmesystemet.

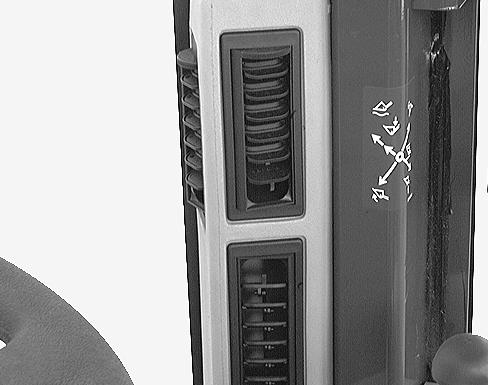

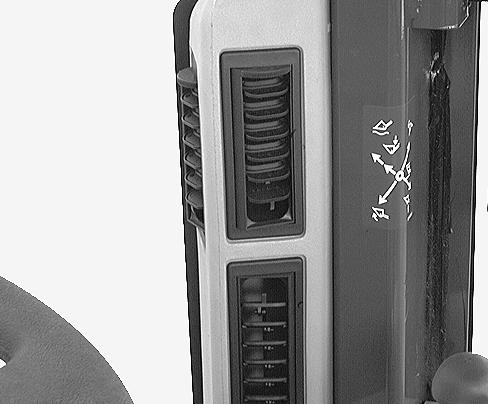

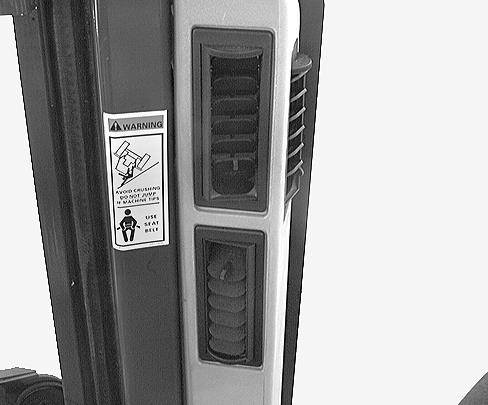

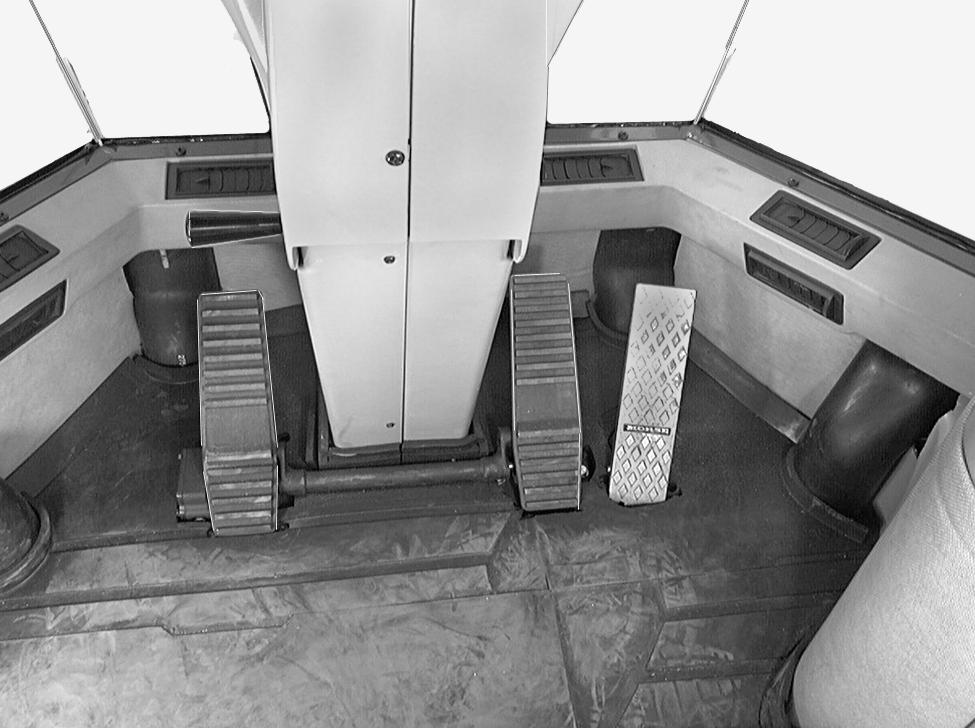

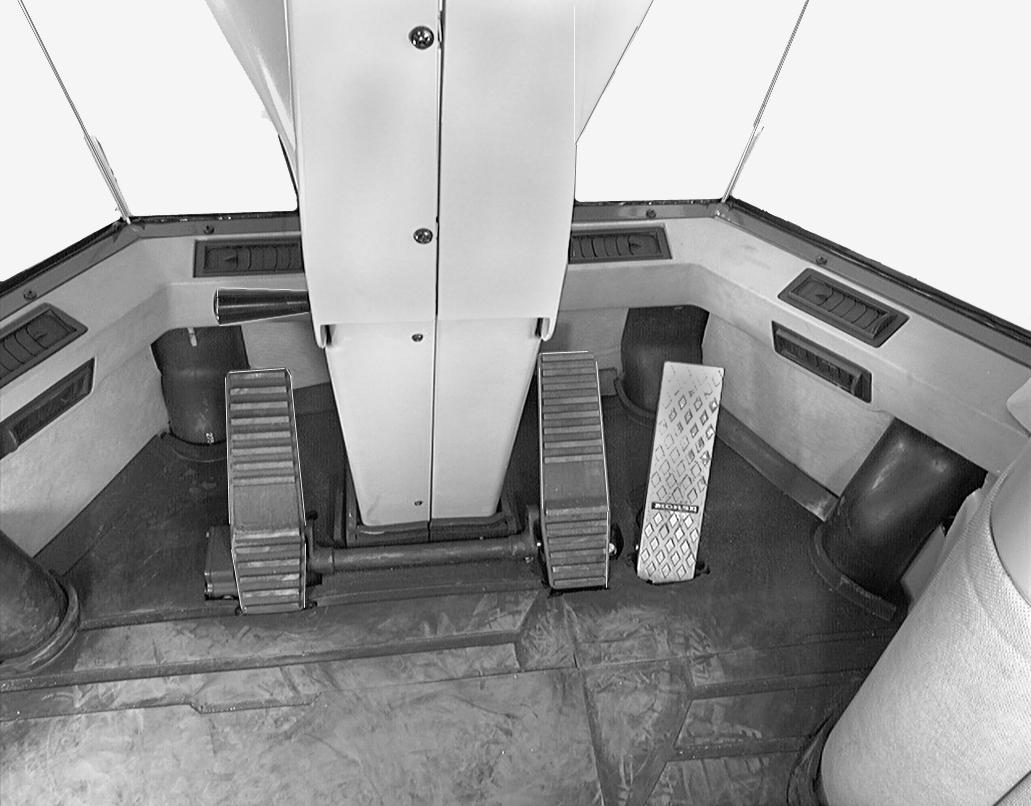

Hovedluftspjæld

Spjældene på HØJRE og VENSTRE side foran instrumentpanelet leder luftstrømmen tilbage til føreren.

De nederste, forreste spjæld leder også luftstrømme mod føreren.

1.RECIRKULATIONSFILTER

2.DREJEKONTAKT – LØSN OG DREJ KONTAKTEN EFTER BEHOV FOR AT ÅBNE ELLER LUKKE SPJÆLDENE

3.RECIRKULATIONS-SPJÆLD (BAG FILTERET)

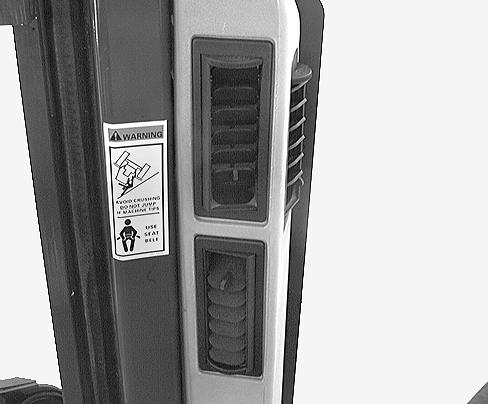

Afrimningsspjæld

De øverste spjæld under forruden og spjældet under bagruden leder luftstrømmen hen mod ruderne og afrimer dem. For at opnå maksimal luftstrøm over ruderne, skal alle andre spjæld være lukket, og blæseren stå på højeste hastighed.

Hvis ruderne dugger, skal man sørge for at LUKKE recirkulationsspjældene. Hvis maskinen har klimaanlæg (aircondition), TÆNDES for klimaanlægget og varmereguleringen drejes helt om på højeste ydelse (med uret).

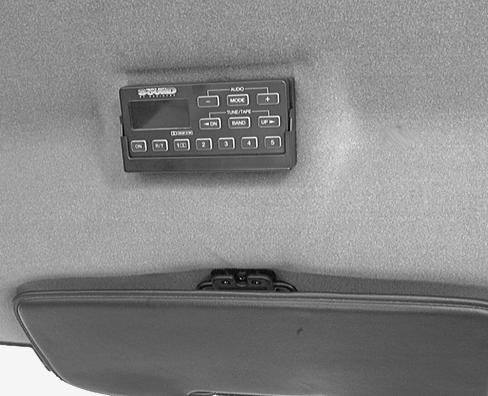

Radio (hvis udstyret hermed)

Bur 6-34270DA

RIGHT PAGE

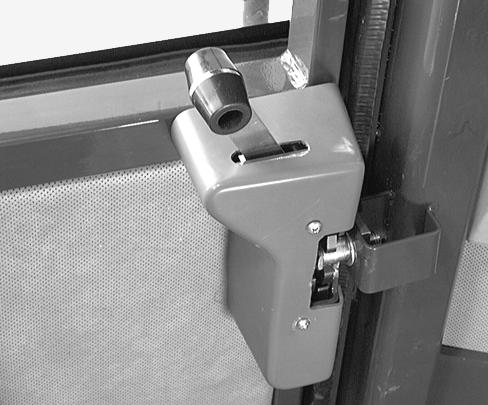

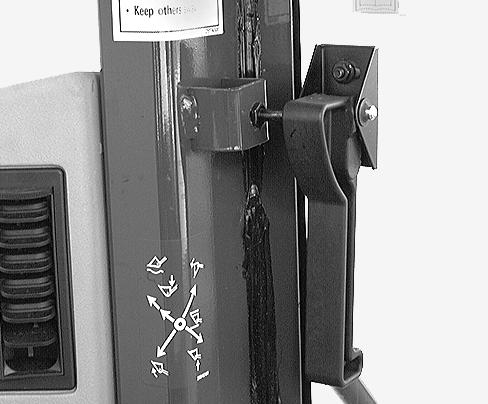

Dørlås

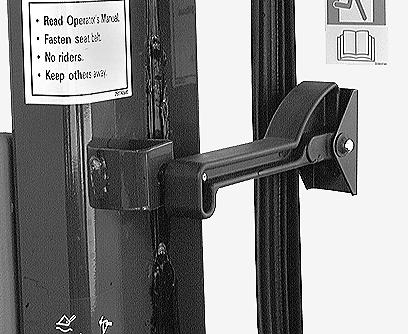

Vinduet kan holdes delvist åbent ved at løfte op i haspen og lade den glide tilbage på låsepinden, indtil haspen låser sig fast i låsepinden.

Vinduet kan åbnes og låses mod siden af førerhuset. For at gøre dette trækkes haspen bagud, når vinduet er delvist åbent. Dette vil hægte haspen af, så vinduet kan svinge tilbage mod førerhuset og blive låst ind modsiden.

For at frigøre vinduet fra den helt åbne stilling, trækkes i vinduesgrebet i bageste højre hjørne af førerhuset.

Lås
