INSTRUMENTER/STYREFUNKTIONER FORRESTE

1.KONTAKT TIL KATASTROFEBLINK:

Tryk på kontaktens VENSTRE side for at aktivere katastrofeblinket. Tryk på kontaktens HØJRE side for at SLUKKE katastrofeblinket.

2.FØRERKONTROLKONTAKT:

Tryk på kontaktens VENSTRE side for at frakoble førerkontrollerne. Førerkontrollampen vil lyse, når de hydrauliske løftearme er låst. Læsserens forbindelsesled vil forblive i samme stilling, når førerkontrollen er frakoblet. Tryk på kontaktens HØJRE side for at aktivere førerkontrollerne. De hydrauliske løftearme vil nu fungere igen.

3.OP-/NEDTÆLLINGSKONTAKT:

Styrer displayvisningen, som bruges i forbindelse med program-/ nulstillingskontakten (se Programstyring andetsteds i instruktionsbogen for yderligere oplysninger).

4.PROGRAM-/NULSTILLINGSKONTAKT:

Styrer displayvisning, som bruges sammen med op/nedtællingskontakten (se Programstyring andetsteds i instruktionsbogen for yderligere oplysninger).

Bur 6-34270DA

RIGHT PAGE (First)

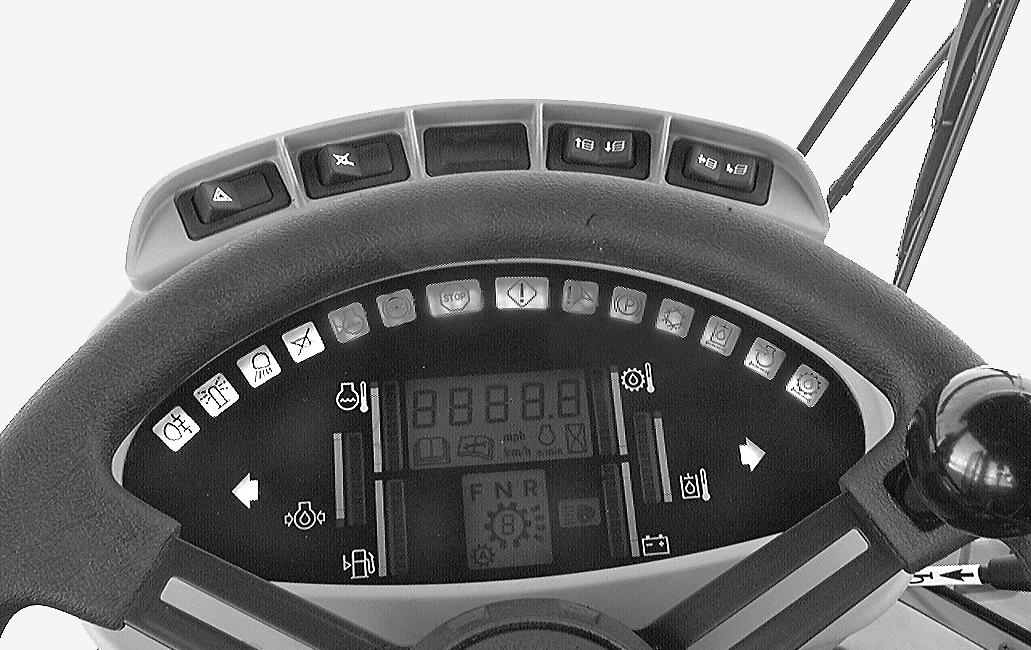

Forreste Instrumentpanel

5.GEARVÆLGER:

Gearstangen bruges til skift mellem gearene fra 1. til 4. gear. Gearstangen skubbes væk fra føreren for at vælge et højere gear og trækkes hen mod føreren for at vælge et lavere gear. Denne funktionsvælger bruges også til at sætte transmissionen til FREM, NEUTRAL (frigear) eller BAK.

A. Bevæg gearstangen væk for at vælge FREM.

B. Midterstillingen er NEUTRAL.

C. Bevæg gearstangen tilbage for at vælge BAK.

BEMÆRK: Gearvælgerens (transmissionens) F-N-R-funktion kan flyttes til læsserens betjeningsgreb for bedre betjening. Se side 70 or 73 i manualens.

Bur 6-34270DA

LEFT PAGE
