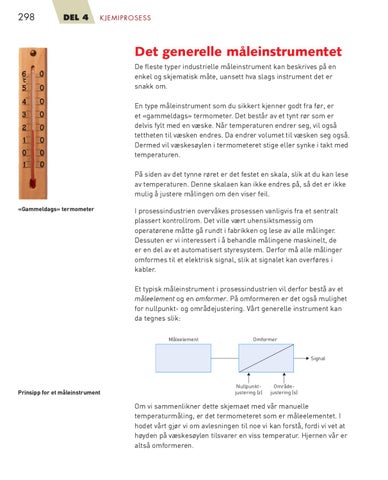

Det generelle måleinstrumentet De fleste typer industrielle måleinstrument kan beskrives på en enkel og skjematisk måte, uansett hva slags instrument det er snakk om. En type måleinstrument som du sikkert kjenner godt fra før, er et «gammeldags» termometer. Det består av et tynt rør som er delvis fylt med en væske. Når temperaturen endrer seg, vil også tettheten til væsken endres. Da endrer volumet til væsken seg også. Dermed vil væskesøylen i termometeret stige eller synke i takt med temperaturen. På siden av det tynne røret er det festet en skala, slik at du kan lese av temperaturen. Denne skalaen kan ikke endres på, så det er ikke mulig å justere målingen om den viser feil. «Gammeldags» termometer
I prosessindustrien overvåkes prosessen vanligvis fra et sentralt plassert kontrollrom. Det ville vært uhensiktsmessig om operatørene måtte gå rundt i fabrikken og lese av alle målinger. Dessuten er vi interessert i å behandle målingene maskinelt, de er en del av et automatisert styresystem. Derfor må alle målinger omformes til et elektrisk signal, slik at signalet kan overføres i kabler. Et typisk måleinstrument i prosessindustrien vil derfor bestå av et måleelement og en omformer. På omformeren er det også mulighet for nullpunkt- og områdejustering. Vårt generelle instrument kan da tegnes slik: Måleelement
Omformer Signal
Prinsipp for et måleinstrument
Nullpunktjustering (z)
Områdejustering (s)
Om vi sammenlikner dette skjemaet med vår manuelle temperaturmåling, er det termometeret som er måleelementet. I hodet vårt gjør vi om avlesningen til noe vi kan forstå, fordi vi vet at høyden på væskesøylen tilsvarer en viss temperatur. Hjernen vår er altså omformeren.
