2
A
1
A
bb
1
2

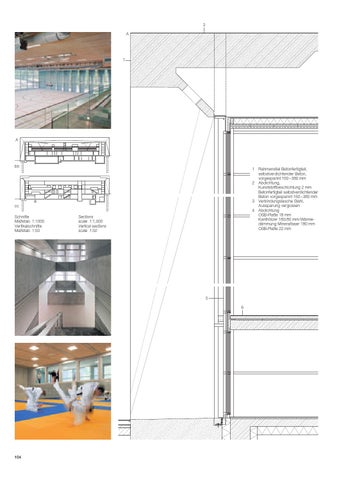

3 cc 4 Schnitte Maßstab 1:1000 Vertikalschnitte Maßstab 1:50
Sections scale 1:1,000 Vertical sections scale 1:50
5 6
104
Rahmenstiel Betonfertigteil, selbstverdichtender Beton, vorgespannt 160 – 380 mm Abdichtung, Kunststoffbeschichtung 2 mm Betonfertigteil selbstverdichtender Beton vorgespannt 160 – 380 mm Verbindungslasche Stahl, Aussparung vergossen Abdichtung OSB-Platte 18 mm Kanthölzer 180/80 mm/Wärmedämmung Mineralfaser 180 mm OSB-Platte 22 mm
