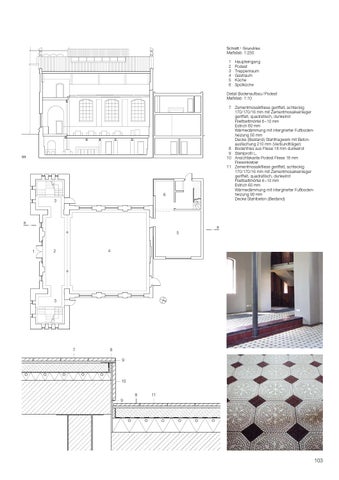

Schnitt • Grundriss Maßstab 1:250 1 2 3 4 5 6
Haupteingang Podest Treppenraum Gastraum Küche Spülküche
Detail Bodenaufbau / Podest Maßstab 1:10 7 Zementmosaikfliese geriffelt, achteckig 170/170/16 mm mit Zementmosaikeinleger geriffelt, quadratisch, dunkelrot Fließbettmörtel 6 –10 mm Estrich 60 mm Wärmedämmung mit intergrierter Fußboden heizung 50 mm Decke (Bestand) Stahltragwerk mit Beton ausfachung 210 mm (Verbundträger) 8 Bodenfries aus Fliese 18 mm dunkelrot 9 Stahlprofil ∑ 10 Ansichtskante Podest Fliese 16 mm Fliesenkleber 11 Zementmosaikfliese geriffelt, achteckig 170/170/16 mm mit Zementmosaikeinleger geriffelt, quadratisch, dunkelrot Fließbettmörtel 6 –10 mm Estrich 60 mm Wärmedämmung mit intergrierter Fußboden heizung 90 mm Decke Stahlbeton (Bestand)
aa
6 3 6 3
a
a 5
a 1
1
a
4
2
5
4
2
3
3
7
8 9
10 8
11
9
103
