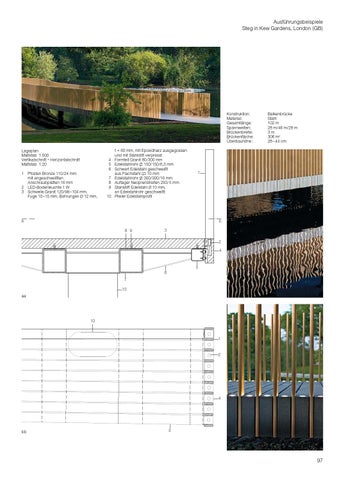

Ausführungsbeispiele Steg in Kew Gardens, London (GB)
Konstruktion: Material: Gesamtlänge: Spannweiten: Brückenbreite: Brückenfläche: Überbauhöhe : Lageplan Maßstab 1:500 Vertikalschnitt • Horizontalschnitt Maßstab 1:20 1 2 3
4 5 6
Pfosten Bronze 110/24 mm mit angeschweißten Anschraubplatten 16 mm LED-Bodenleuchte 1 W Schwelle Granit 120/99 –104 mm, Fuge 10 –15 mm, Bohrungen 12 mm,
7 8 9 10
t = 60 mm, mit Epoxidharz ausgegossen und mit Stahlstift verpresst Formteil Granit 80/300 mm Edelstahlrohr | 150/150/6,3 mm Schwert Edelstahl geschweißt aus Flachstahl ¡ 10 mm Edelstahlrohr | 300/300/16 mm Auflager Neoprenstreifen 250/ 5 mm Stahlstift Edelstahl 10 mm, an Edelstahlrohr geschweißt Pfeiler Edelstahlprofil
Balkenbrücke Stahl 102 m 28 m/46 m/28 m 3m 306 m2 28 – 44 cm
1
b
b 8 9
3 2 4
5 6 7 10 aa
10
1
2
4
bb
3
97
