Kindergarten
5
7 5
8 10 9
8

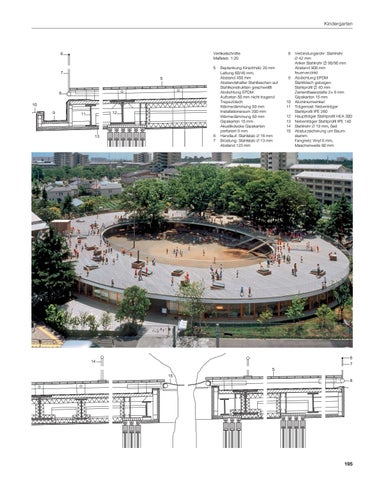

Vertikalschnitte Maßstab 1:20
6
12
11
6 7
13
Beplankung Kirschholz 20 mm Lattung 60/45 mm, Abstand 450 mm Abstandshalter Stahllaschen auf Stahlkonstruktion geschweißt Abdichtung EPDM Aufbeton 50 mm nicht tragend Trapezblech Wärmedämmung 50 mm Installationsraum 200 mm Wärmedämmung 50 mm Gipskarton 15 mm Akustikdecke Gipskarton perforiert 9 mm Handlauf: Stahlstab Ø 16 mm Brüstung: Stahlstab Ø 13 mm Abstand 123 mm
9
10 11 12 13 14 15
Verbindungsrohr: Stahlrohr Ø 42 mm Anker Stahlrohr | 90/90 mm Abstand 900 mm feuerverzinkt Abdichtung EPDM Stahlblech gebogen Stahlprofil | 40 mm Zementfaserplatte 2≈ 6 mm Gipskarton 15 mm Aluminiumwinkel Trägerrost: Nebenträger Stahlprofil IPE 260 Hauptträger Stahlprofil HEA 300 Nebenträger Stahlprofil IPE 140 Stahlrohr Ø 19 mm, Seil Absturzsicherung um Baumstamm: Fangnetz Vinyl 6 mm, Maschenweite 60 mm
6
14
7 5 15 8
195
