Administración y Gestión 1 2025
Sección Ingeniero Stolz / Cuaderno Didáctico 6
Semana 6 / Clases 11 y 12 / Febrero 18 y 21
Métodos Constructivos para losas de concreto reforzado.
Alcances: Losas planas tradicionales y losas prefabricadas pretensadas.
Resumen de lo visto en las últimas semanas:
Sistema de losas prefabricadas pretensadas y losas planas.
Sistemas de soporte. Generalidades y costos comparativos.
Administración y Gestión
Cuantificaciones y Costeos.
1 2025
Secuencia de cuantificaciones (Etapas)
01 02 03 04 05
Preliminares
Cimentaciones
Topografía trazo
Cerramientos
Servicios
Corral
Excavaciones (30%abd) Estructuras Hidrófugos
Estructuras Mochetas
Instalaciones
Acabados finales
Hidráulicas
Especiales
Repellos Pinturas Pisos Madera
Porcelanas
Aparatos
Muebles
Portones Jardinización
https://www.cement.org/cement-concrete /products/prestressed-concrete
https://www.pci.org/ArchitecturalResources
DIAPOSITIVAS DE LOSA
PRETENSADA : PRECON - MONOLIT
ACLARACIONES:
Las diapositivas que se muestran a continuación pertenecen al equipo técnico de Precón.
Fueron presentadas por el Coach Comercial de PreCon, el ingeniero Obed Contreras el 14/06/22.
El uso de las mismas es con fines meramente académicos.
El catedrático o la URL no se responsabilizan por el mal uso o mala interpretación de la información presentada.
El orden y cantidad de diapositivas han cambiado de acuerdo al criterio del catedrático para el 18/2/25
Para fines constructivos, consulte con la compañía distribuidora del sistema o con un ingeniero estructural.
Elemento Vigueta Pretensada: Producción y control de calidad
Consideraciones generales
Buena y mala práctica constructiva
Elemento Vigueta Pretensada: Producción y control de calidad
Secuencia de armado – montaje del sistema de viguetasbovedillas
Sistema de viguetas de concreto pretensado con bovedillas de concreto y malla electrosoldada: Elementos para cuantificación.
2 6
1
1)Viguetas: En función del largo más corto del ambiente (por lo general).
2)Bovedillasdeconcreto: por unidad de área.
3)Mallas electrosoldadas: Escogidas de acuerdo a la especificación contendida en los planos.
4)Bastonesdetensión: sobre las viguetas a ambos lados.
5)Silletas de plástico para el recubrimiento mínimo.
6)Vigas de coronamiento: del primer nivel (Armaduría + formaleta).
7)Sistemas de sostenimientoapuntalamiento: Parales telescópicos y paral de 2”x3”, 2”x4”, etc.
Sistema de viguetas de concreto pretensado con bovedillas de concreto y malla electrosoldada: Elementos para cuantificación.
1)Viguetas: En función del largo más corto del ambiente (por lo general).
2)Bovedillasdeconcreto: por unidad de área.
3)Mallas electrosoldadas: Escogidas de acuerdo a la especificación contendida en los planos.
4)Bastonesdetensión: sobre las viguetas a ambos lados.
5)Silletas de plástico para el recubrimiento mínimo.
6)Vigas de coronamiento: del primer nivel (Armaduría + formaleta).
7)Sistemas de sostenimientoapuntalamiento: Parales telescópicos y paral de 2”x3”, 2”x4”, etc.
Sistema de viguetas de concreto pretensado con bovedillas de concreto y malla electrosoldada: Elementos para cuantificación.
1)Viguetas: En función del largo más corto del ambiente (por lo general).
2)Bovedillasdeconcreto: por unidad de área.
3)Mallas electrosoldadas: Escogidas de acuerdo a la especificación contendida en los planos.
4)Bastonesdetensión: sobre las viguetas a ambos lados.
5)Silletas de plástico para el recubrimiento mínimo.
6)Vigas de coronamiento: del primer nivel (Armaduría + formaleta).
7)Sistemas de sostenimientoapuntalamiento: Parales telescópicos y paral de 2”x3”, 2”x4”, etc.
Elementos requeridos del sistema de viguetas – bovedillas
poliestireno (duroport)
Mediciones en planos – Mediciones en obra
Sistema de viguetas de concreto pretensado con bovedillas de concreto y malla electrosoldada: Planos y disposición de elementos.
Viguetas por el lado corto.
Tomado del manual de procesos para el armado de losas prefabricadas con vigueta y bovedilla y molde LK de PRECÓN.
Mediciones en planos – Mediciones en obra: TIPOS

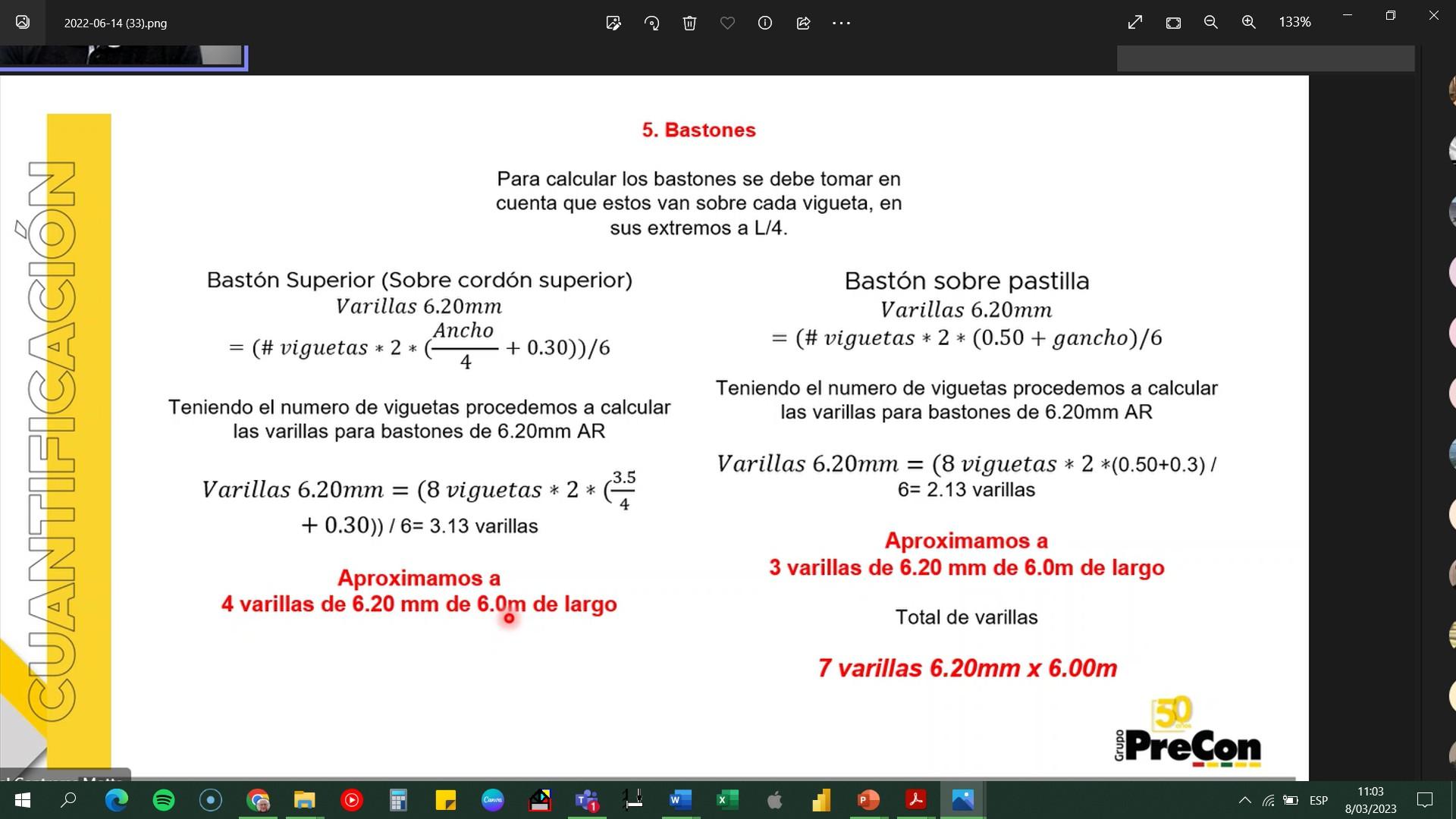

Bastones para las flexiones negativas
Comparaciones entre losa pretensada versus losa plana de concreto reforzado (tradicional)
Comparaciones entre losa pretensada versus losa plana de concreto reforzado (tradicional)
Comparaciones entre losa pretensada versus losa plana de
Comparaciones entre losa pretensada versus losa plana de
Comparaciones entre losa pretensada versus losa plana de
Tomado del manual de procesos para el armado de losas prefabricadas con vigueta y bovedilla y molde LK de PRECÓN.
¿Detalles
constructivos para cuantificación?
Tomado del manual de procesos para el armado de losas prefabricadas con vigueta y bovedilla y molde LK de PRECÓN.
