Casa de dos niveles en mampostería: Introducción a las cuantificaciones de cimentaciones
ADMINISTRACIÓN Y GESTIÓN 1 2025
Cuantificación en cimentaciones: Corridas – concreto de limpiezalevantado hidrófugo - impermeabilizaciones– solera de humedad
Enero 2025 / Semana 3 / Clases 5 y 6
Este es un cuaderno didáctico académico. La información consignada en el mismo debe ser utilizada con criterio. El autor no se hace responsable por el uso indebido de su contenido ni a las malas interpretaciones sobre las opiniones técnicas vertidas a lo largo del mismo. Son opiniones del autor en base a su experiencia y conocimiento sobre la materia.
Semana 3
Clase 5 del 28 de enero
Clase 6 del 31 de enero
Introducción a las cimentaciones en casas de dos niveles en mampostería simple o reforzada.
Trabajo en clase: Presentación PITCH 3 minutos avances en cálculos de cimentaciones (enero 31)
(Se recomienda estudio individual/grupal post sesión magistral colaborativa)
INTRODUCCIÓN AL ESTUDIO DE LAS CIMENTACIONES
EXCAVACIONES
2
3
En función del ancho, largo y espesor de los cimientos. Corridos y zapatas aisladas.
5

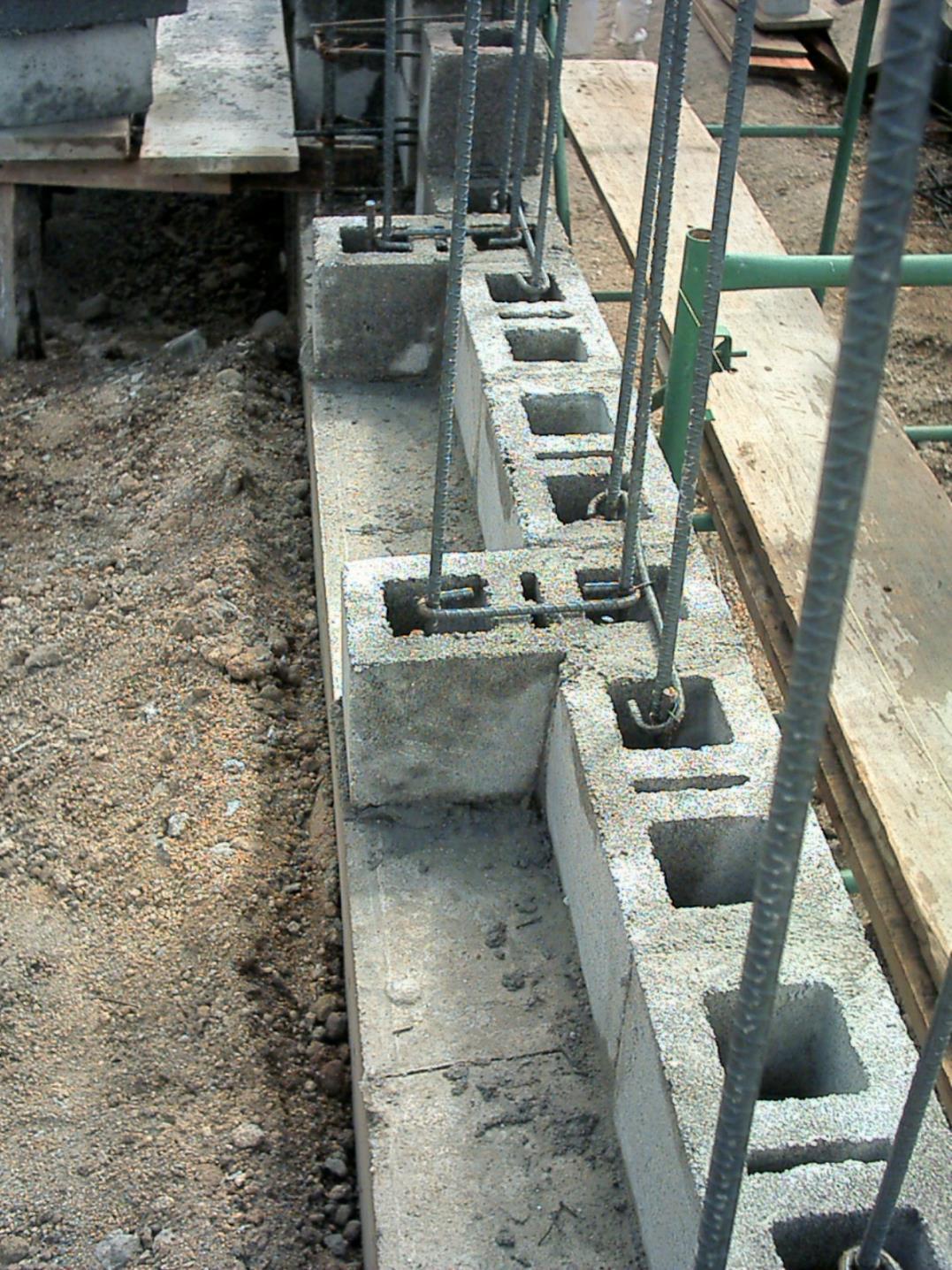

LEVANTADO HIDRÓFUGO
Distancias tomadas entre ejes por el alto del cimiento. Unidad en metros cuadrados. Cantidad de block y mortero de pega.
4
ESTABILIZACIÓN DEL FONDO
Espesor, largo y ancho de cimentaciones. Obtener volúmen para concreto pobre o de limpieza.
ACERO DE REFUERZO, CONCRETO, FORMALETAS
En cimientos corridos, zapatas, soleras de humedad. Cuantificar concreto. Todo en función de la geometría de los cimientos.
6 1
IMPERMEABILIZACIÓN Y RELLENO DE LA ZONA HIDRÓFUGA.
Impermeabilización de blocks en m². Relleno de la zona hidrófuga en m³. Seguir la geometría dentro de la zanja.
CÁLCULOS EN HOJA ELECTRÓNICA
Todos los cálculos ordenados en una hoja electrónica. REVISAR EJEMPLOS DE AÑOS ANTERIORES. Incorporar planos a la hoja. Creatividad y exactitiud. Ejemplos.
FORMA DE PRESENTAR LAS CUANTIFICACIONES –
COSTEOS Y PRESUPUESTO

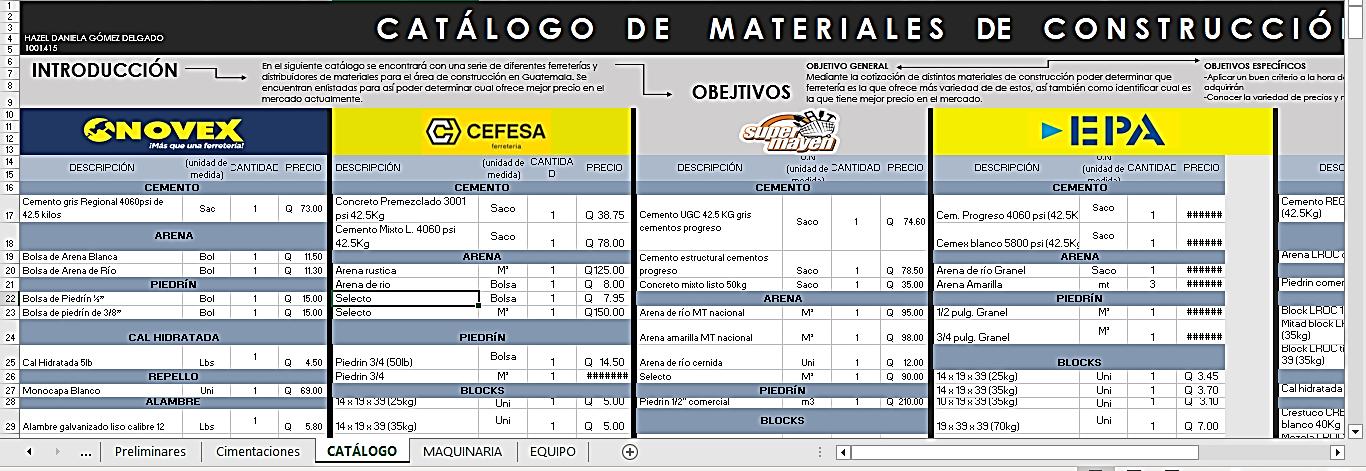

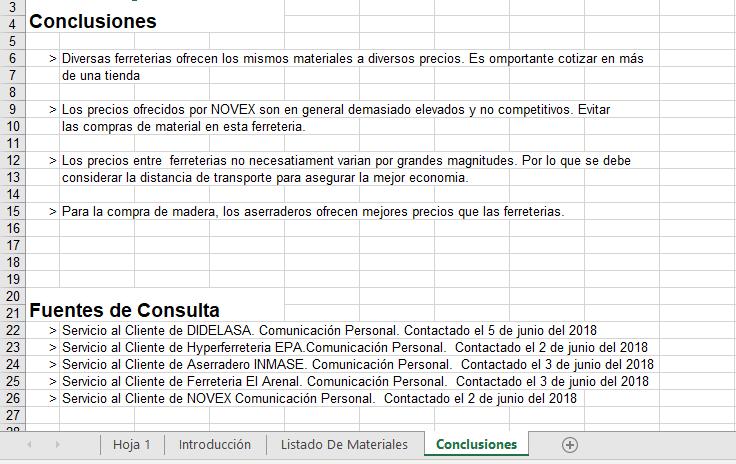

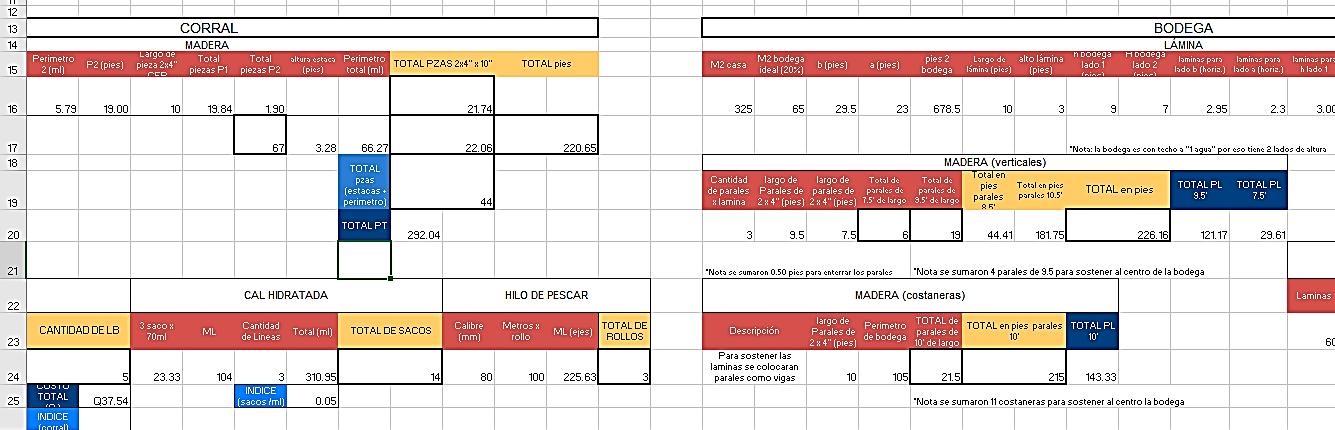

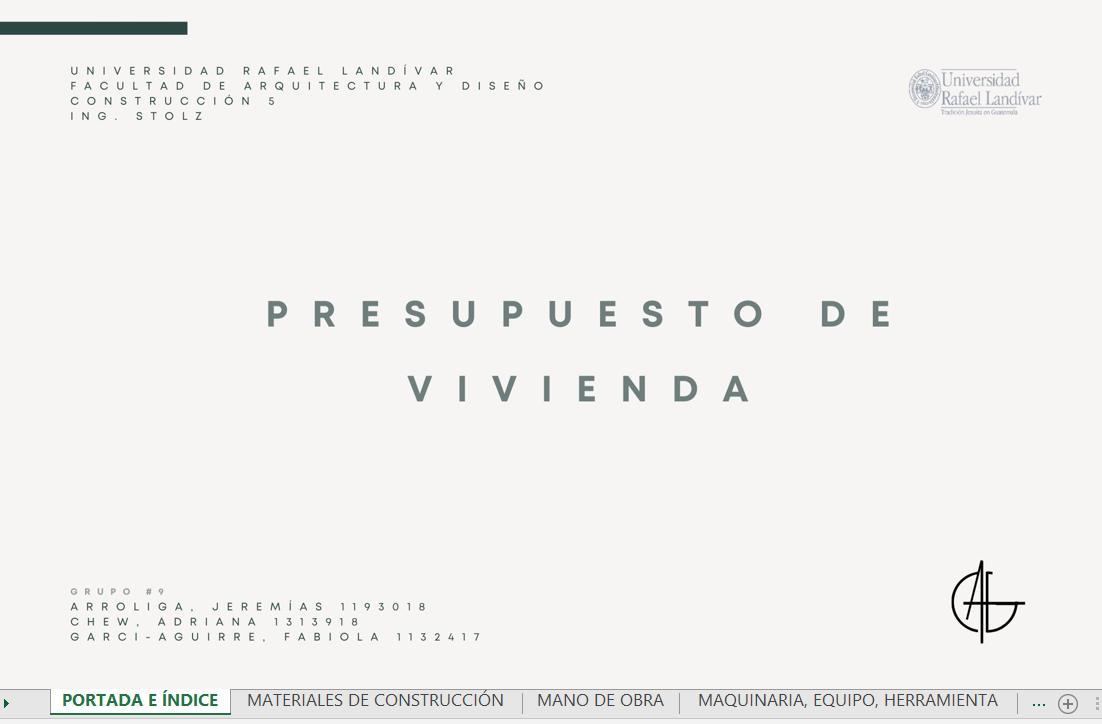

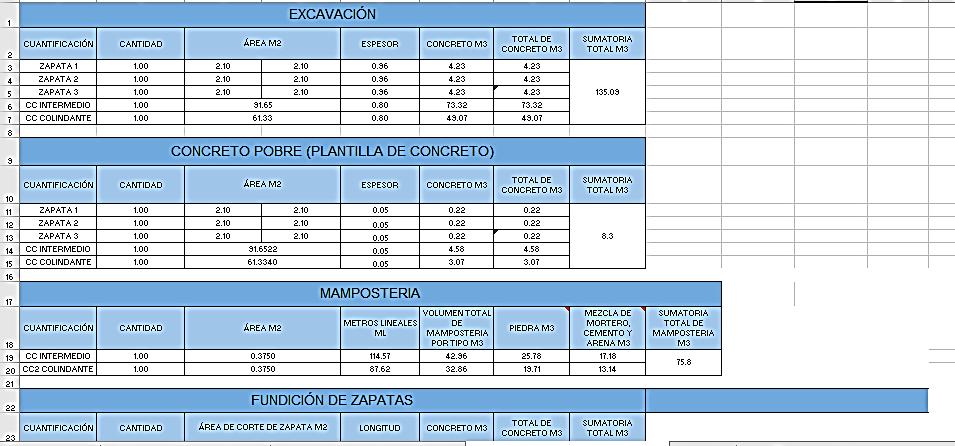

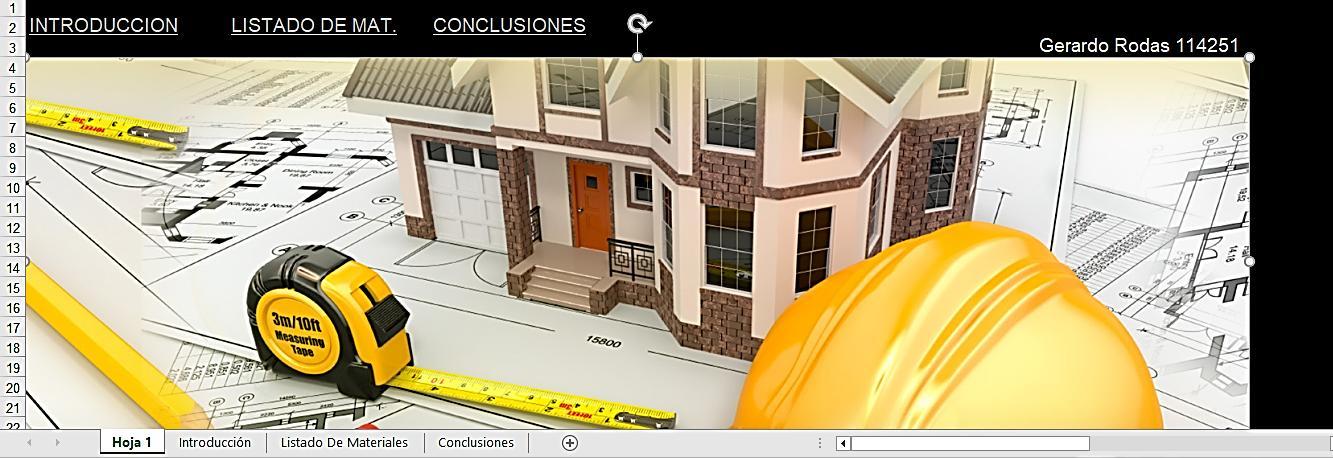

EJEMPLO: HOJA DE EXCEL ORDENADA
POR PESTAÑAS
EN EL LIBRO GENERAL
GRUPO # E INTEGRANTES
LOGO

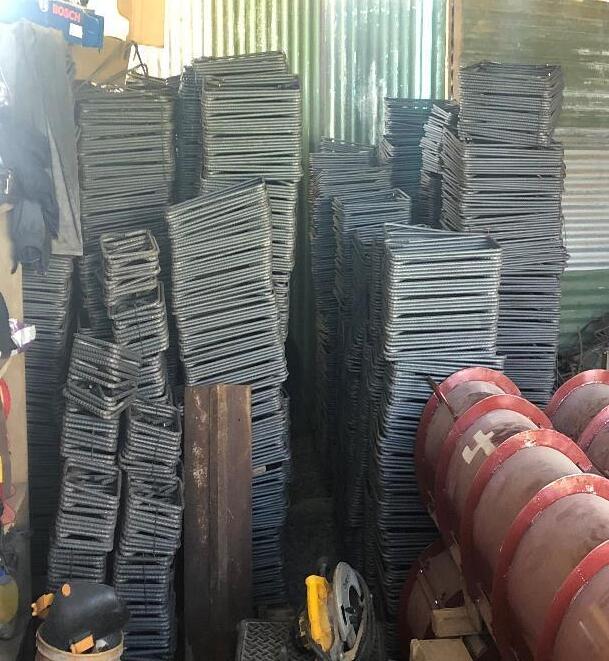

Cuantificación de la armaduría
Herramientas básicas

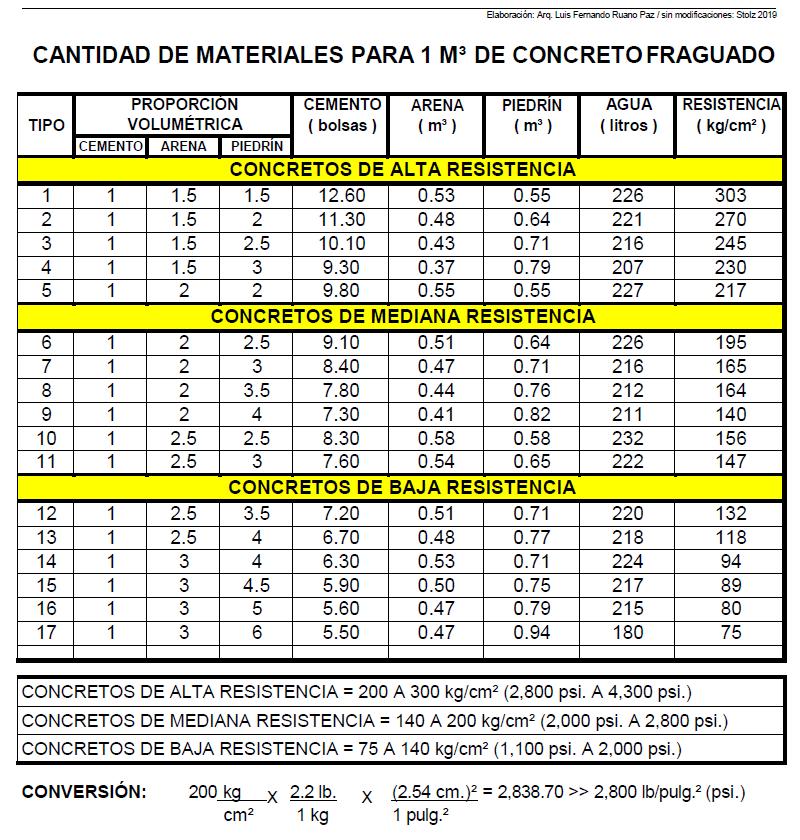

Uso del Excel. Geometría plana. Aritmética básica. Tabla de mezclas. Tabla del acero corrugado de refuerzo. PLANOS.
Métodoconstructivodelascimentacionesenunacasa

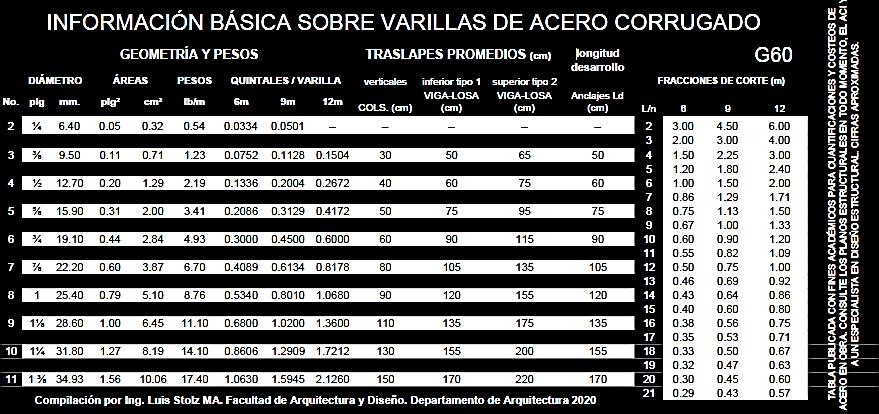

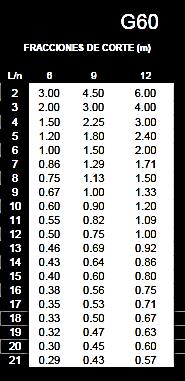

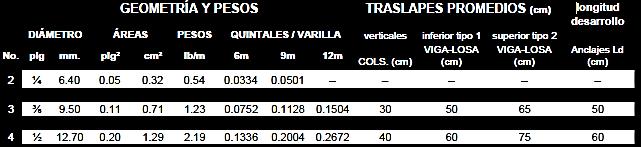

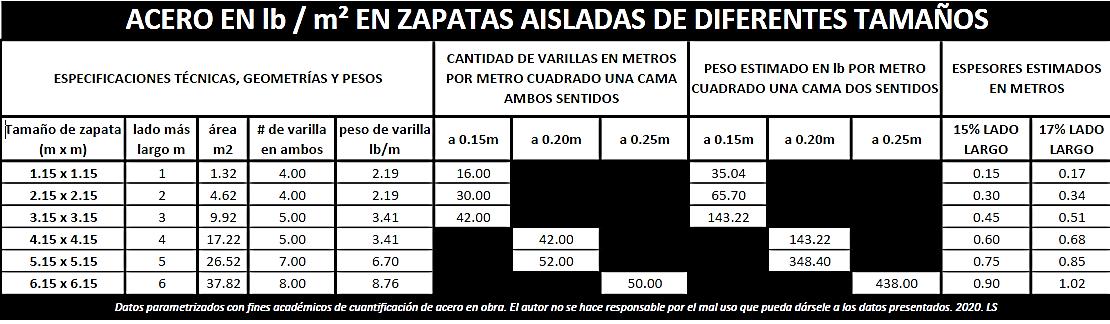

ESPECIFICACIONES DEL ACERO CORRUGADO: TEMÁTICA DE SISTEMAS CONSTRUCTIVOS
Métodoconstructivodelascimentacionesenunacasa

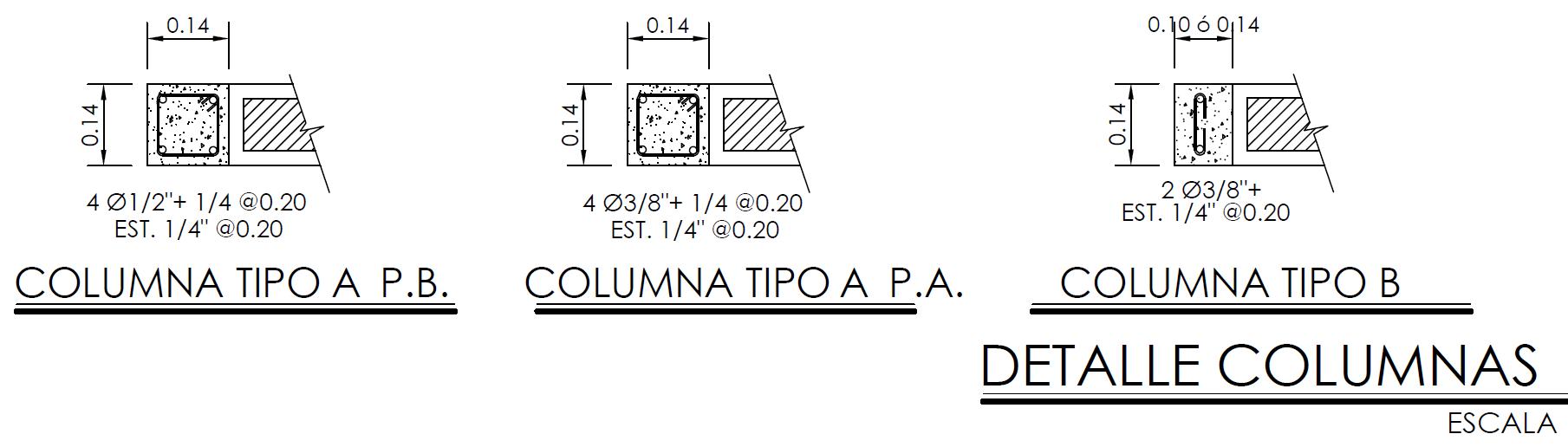

¿ Qué haces cuando LAS ESPECIFICACIONES NO SON CLARAS?

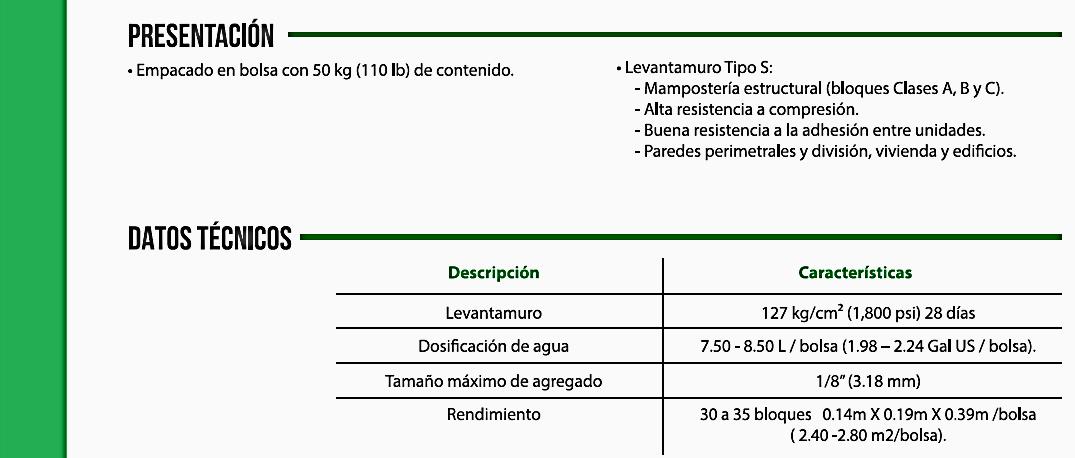

Mixto Listo
Precón

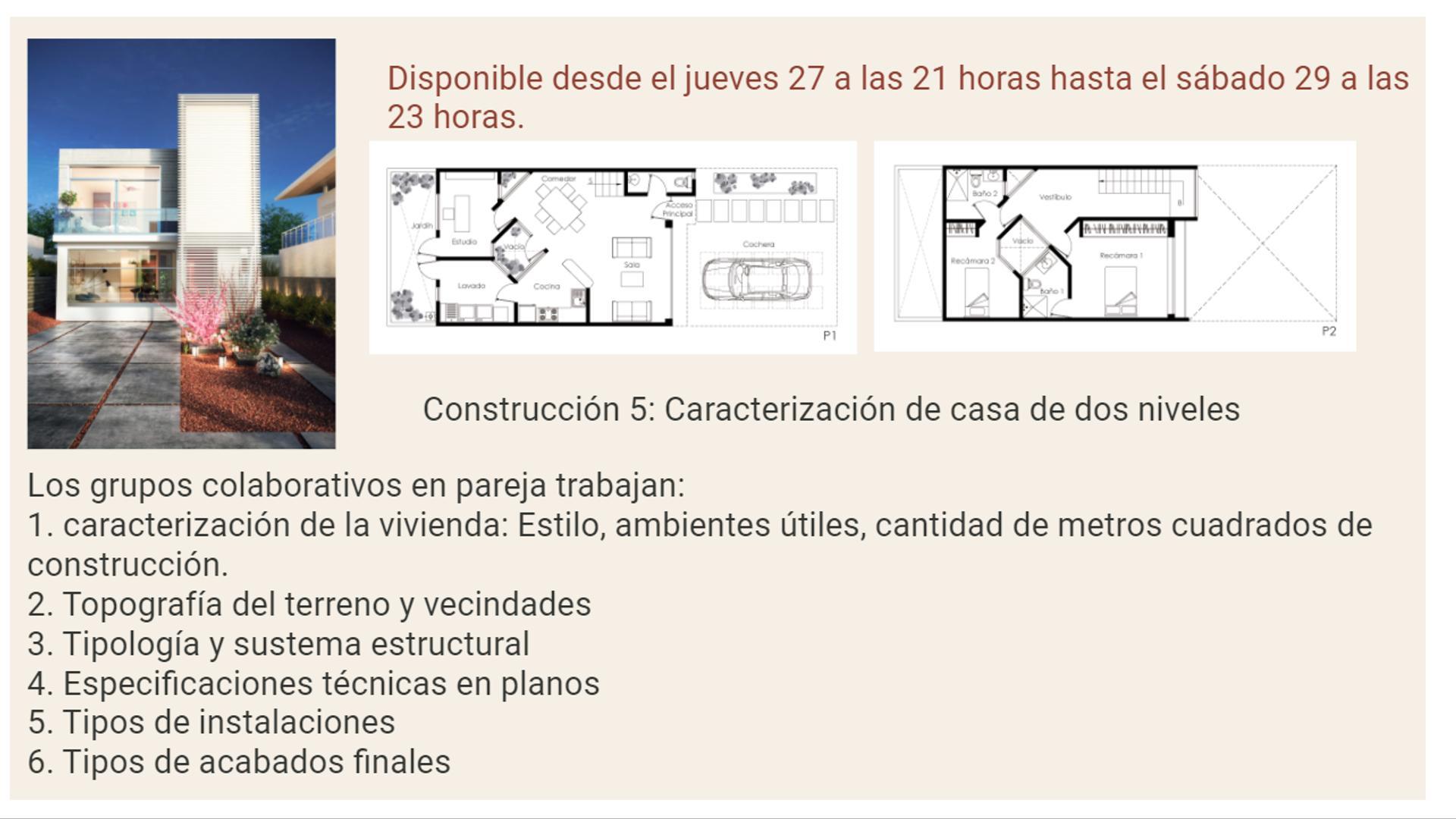

DE LAS CLASES ANTERIORES…

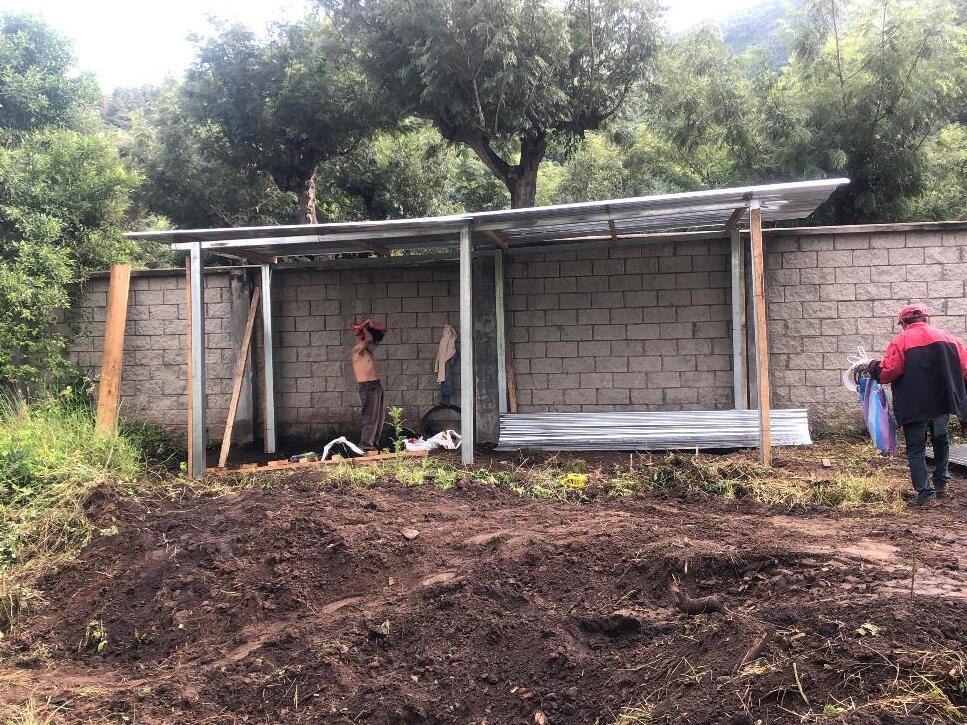

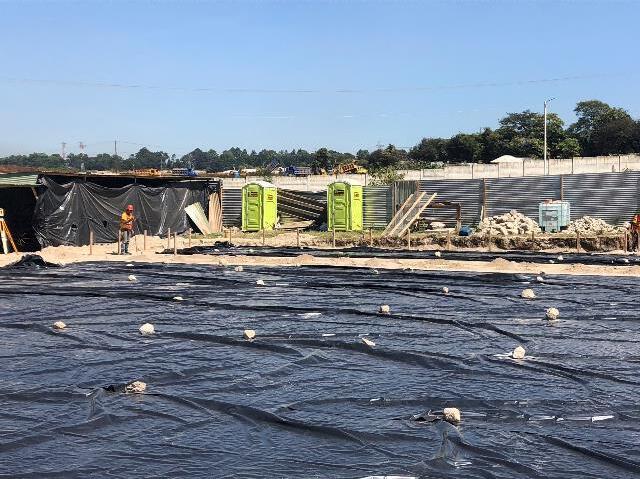

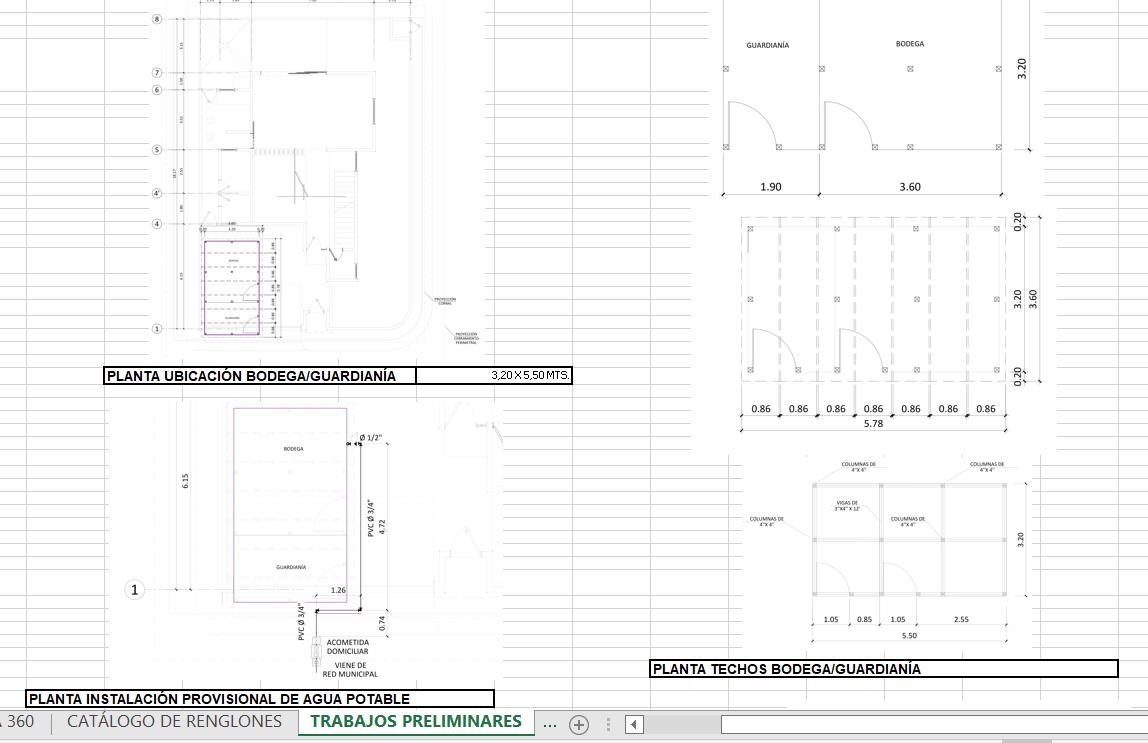

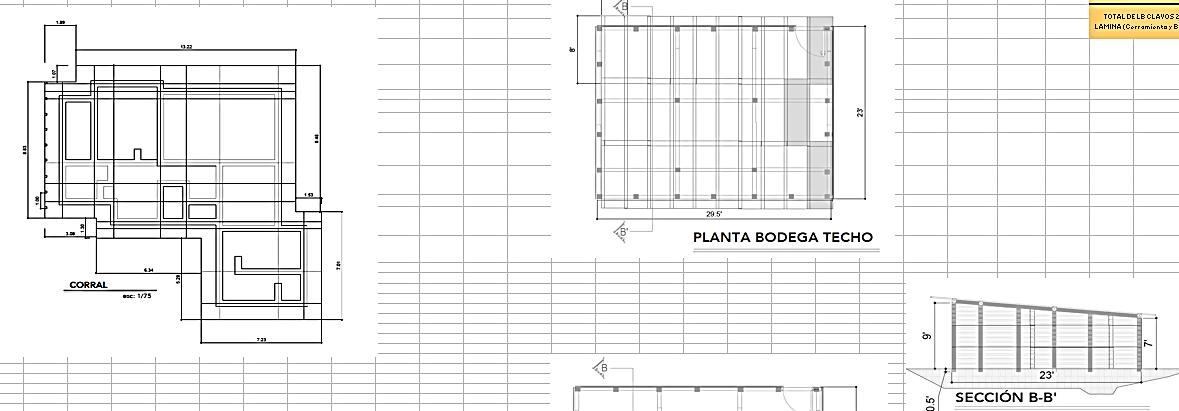

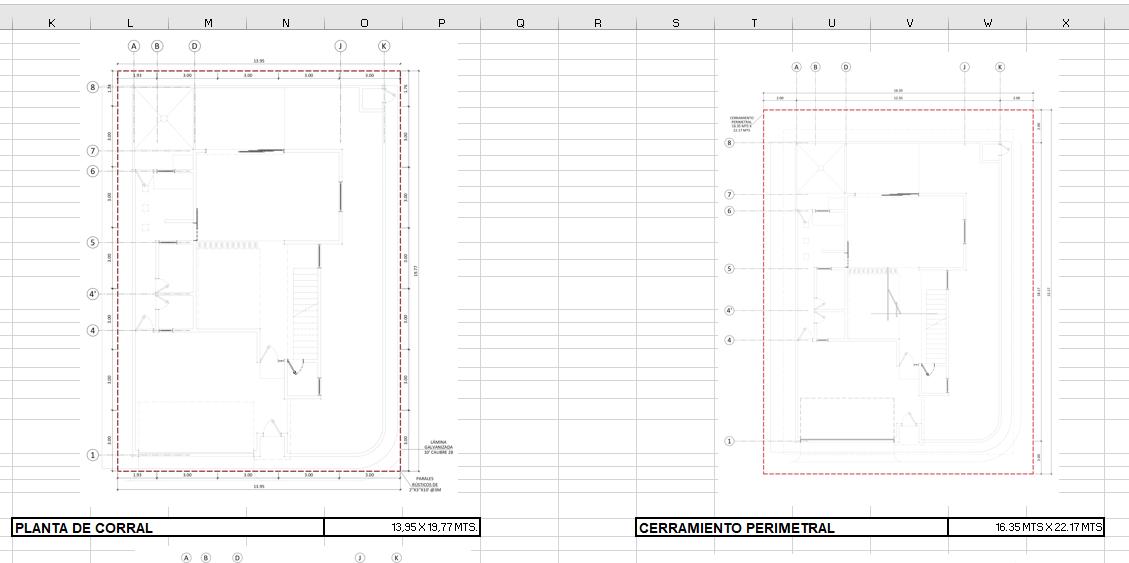

“CORRAL”

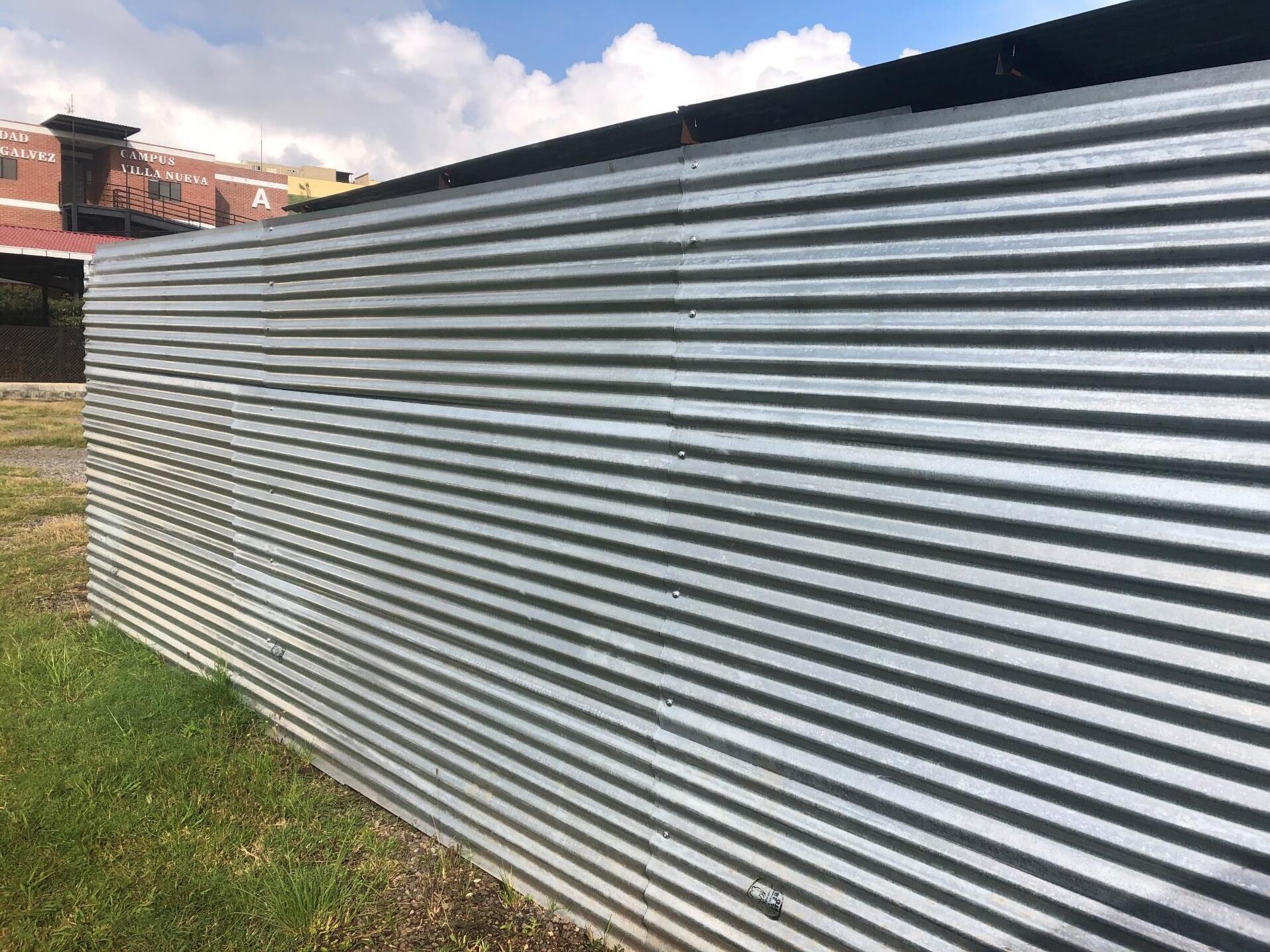

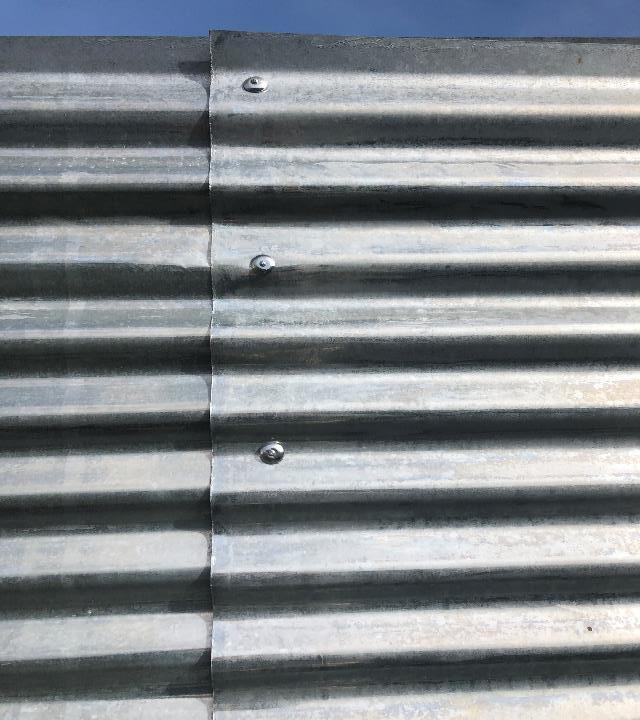

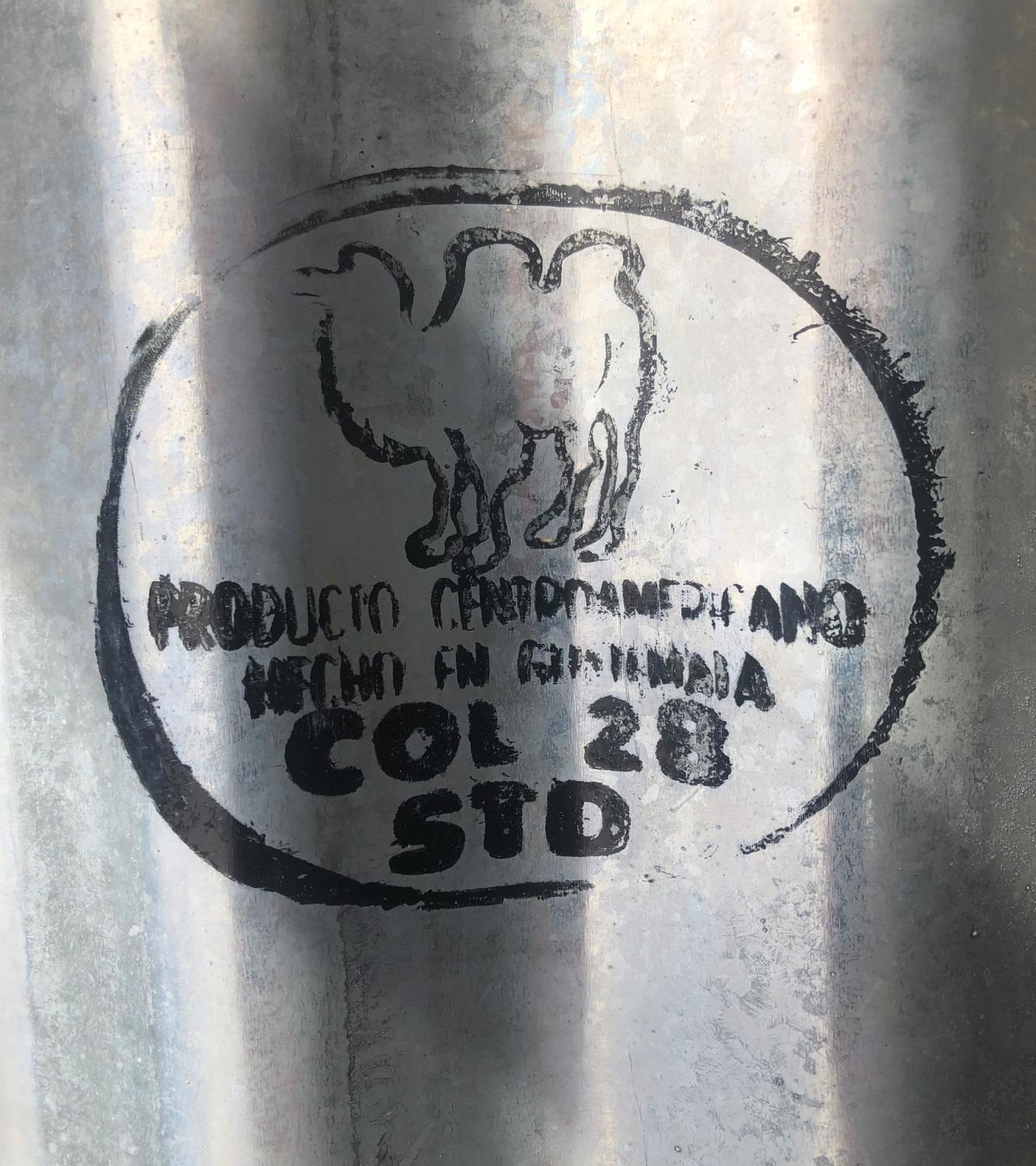

Cerramiento perimetral (exteriores)

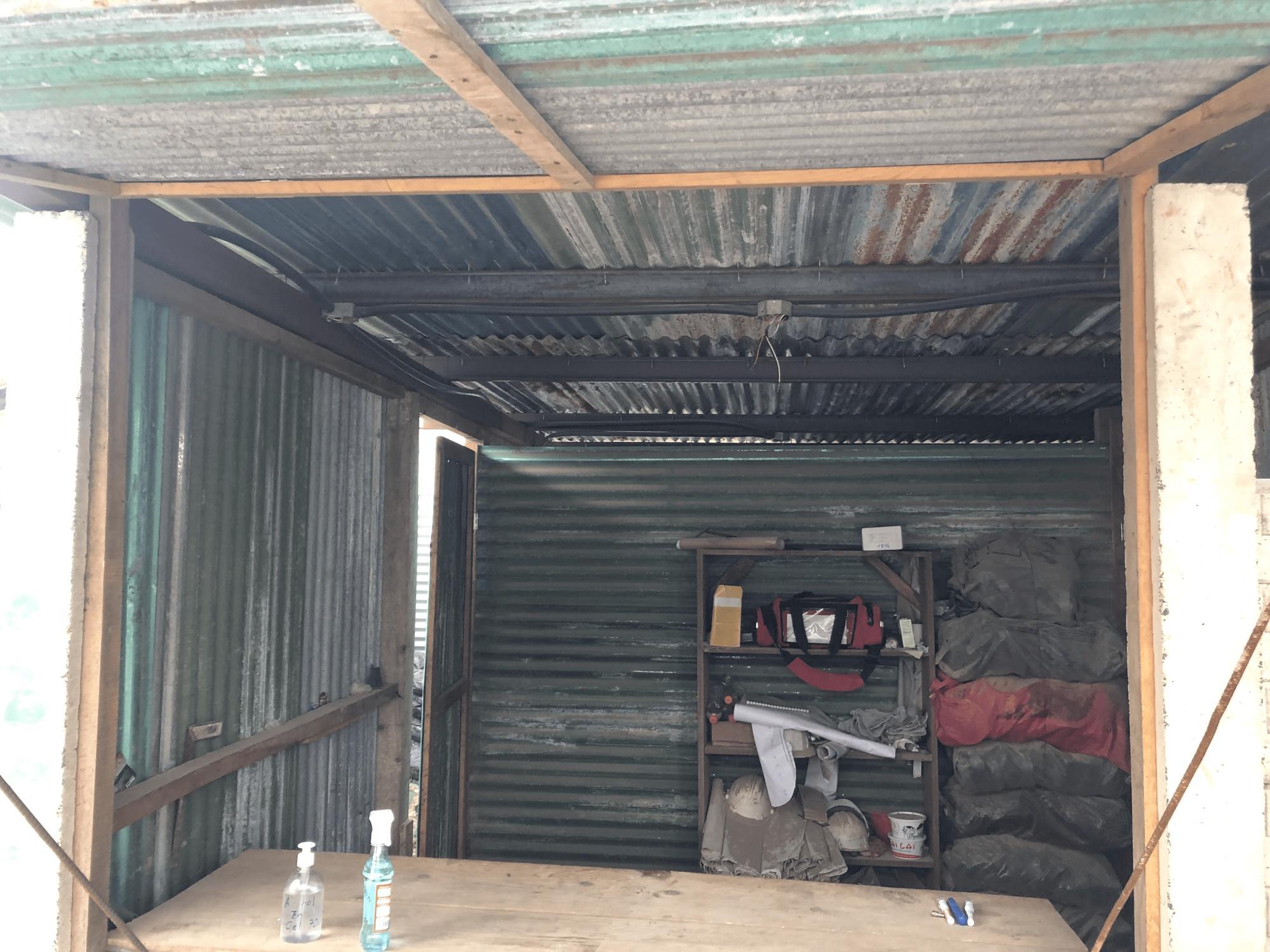

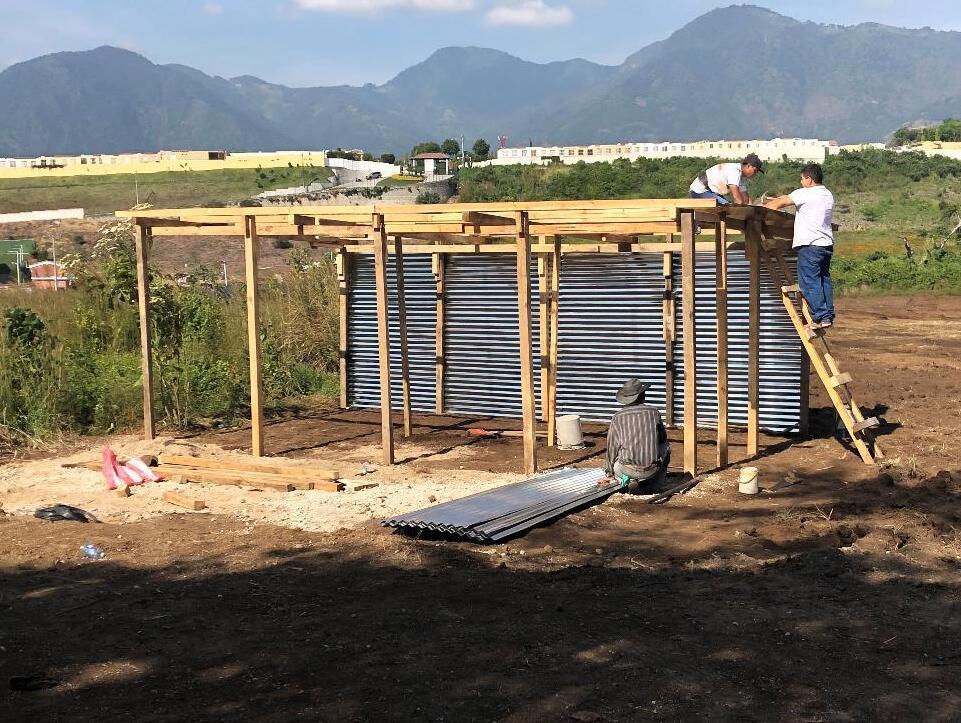

“Oficina” contratista

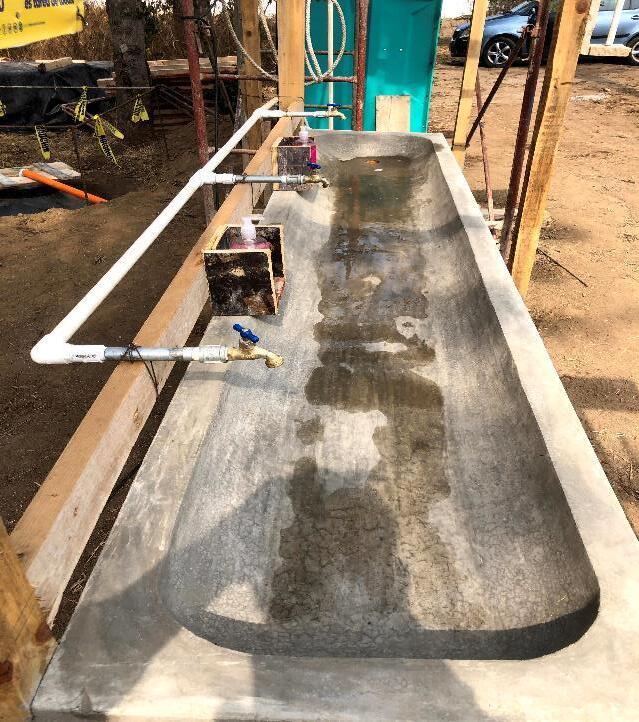

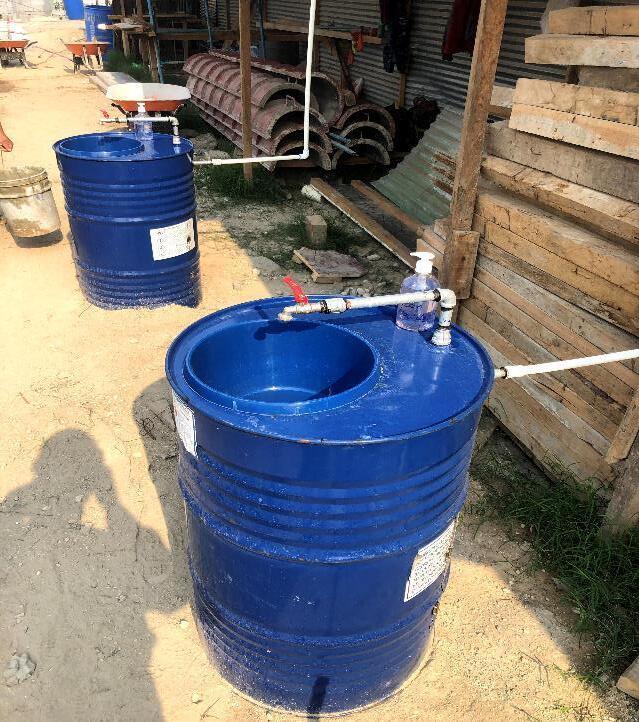

“Lavamanos”

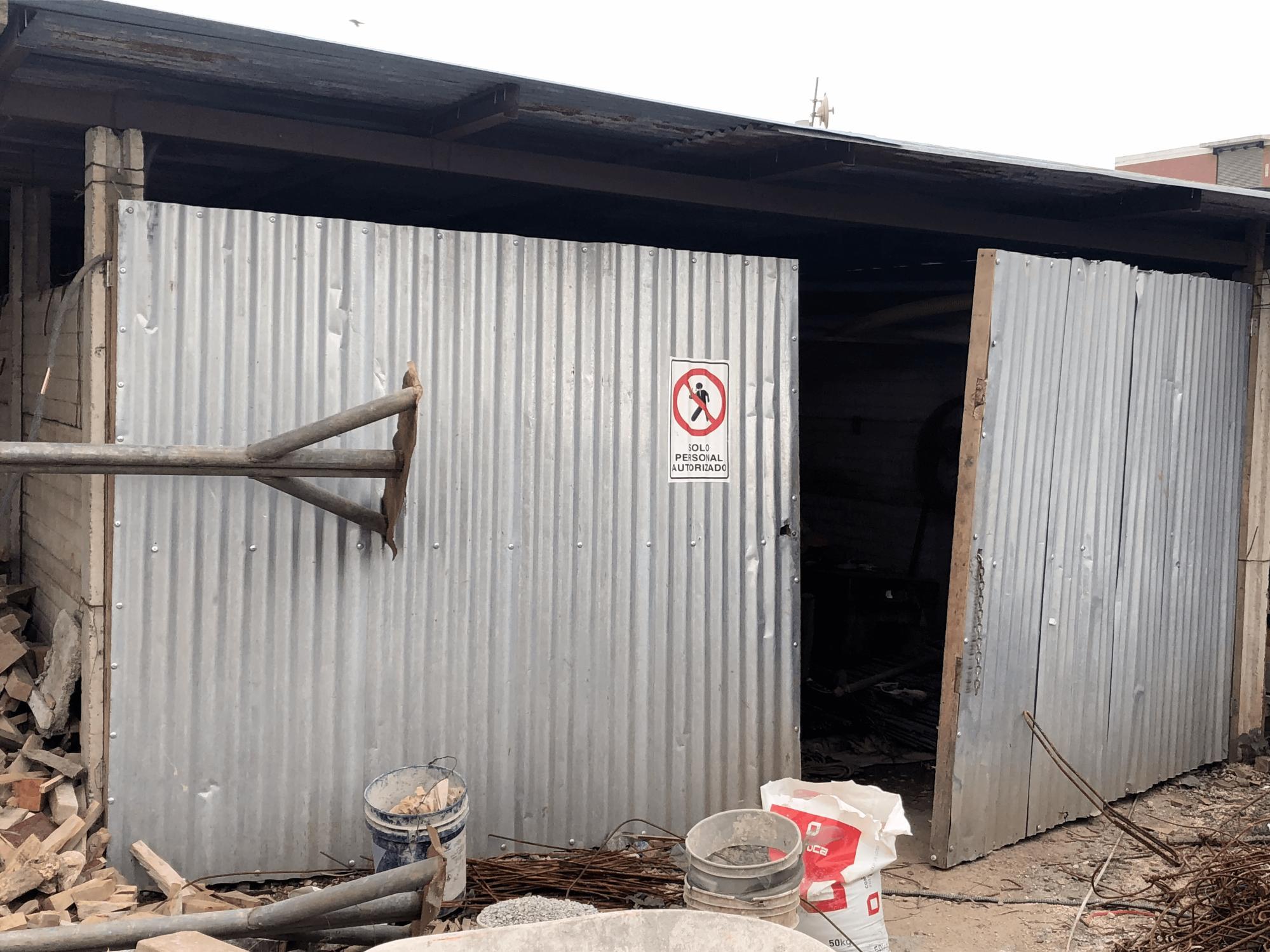

COVID Bodega “general”
1. Cantidad de estacas: 50 und tamaño: 1.355m
L= 1.355 x 50= 67.75 m
67.75 x 3.28 = 222.22 pies
222.22 /10= 23 piezas de 2”x2”x10 pies cepillado 4 caras.
= 92 PT (también de 3”x 3”)
2. Piezas horizontales de 2”x3” cepilladas 4 caras
L=26+34=60 metros de corral
60x3.28=196.80 pies
196.80/10 = 20 piezas de 2”x3”x10pies =100 PT
estacas espacios a 1.22m
TOTAL 192 PT cepillados
12 estacas espacios a 1.22m
MADERA EN LONGITUDES DE 14 PIES LINEALES
3. Clavos de 3 pulgadas
Índice= 0.077 lb/m de corral
Clavos = 60m x 0.077 lb/m
4.62lb de clavo de 3” aprox
5 libras de 3” Digamos 6lb de 3” por desperdicio y pérdidas por doblez
4. Ahoyados=50 und
ERROR DE Q 1.00
Problema en la exportación de la celda o tecleó a mano.

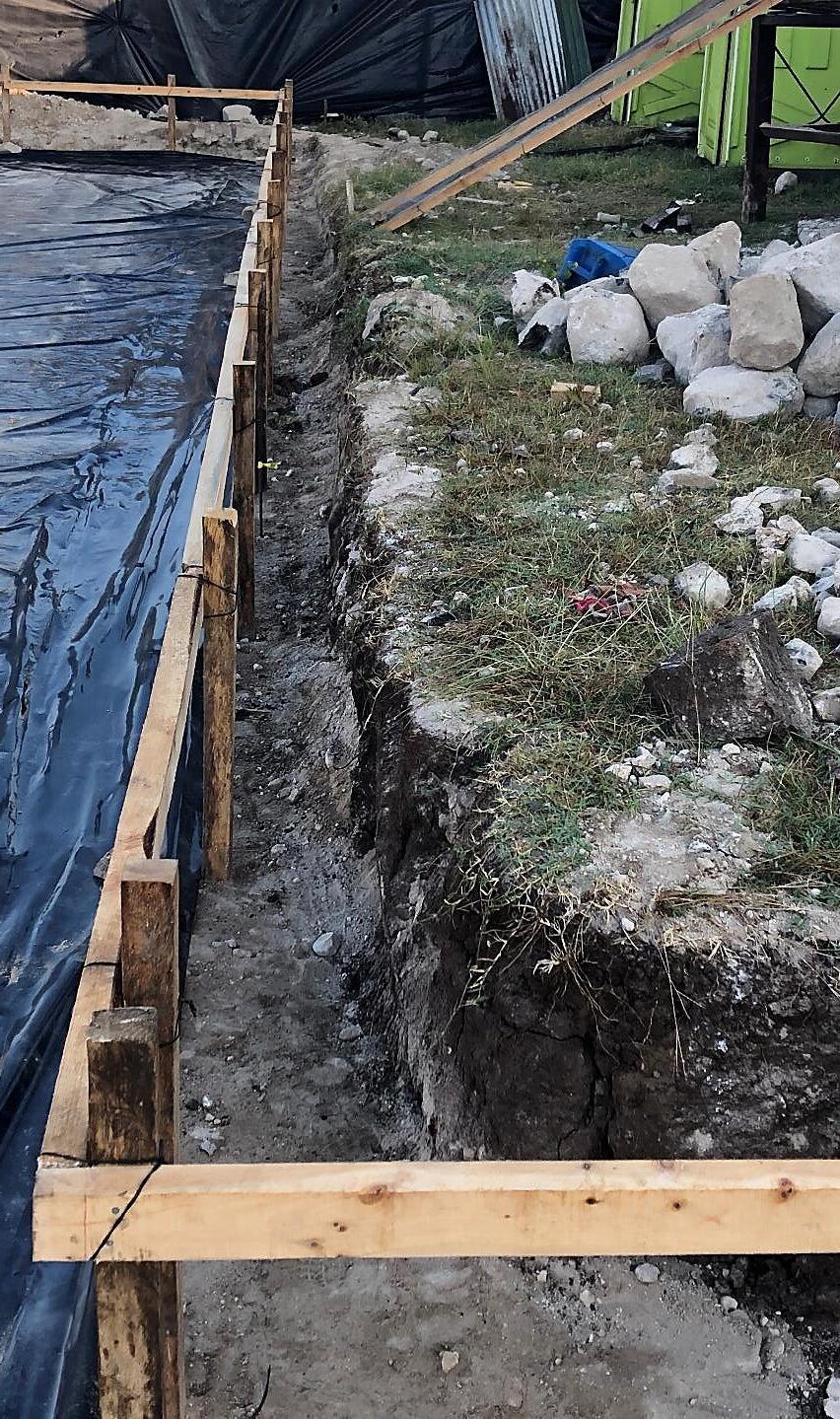

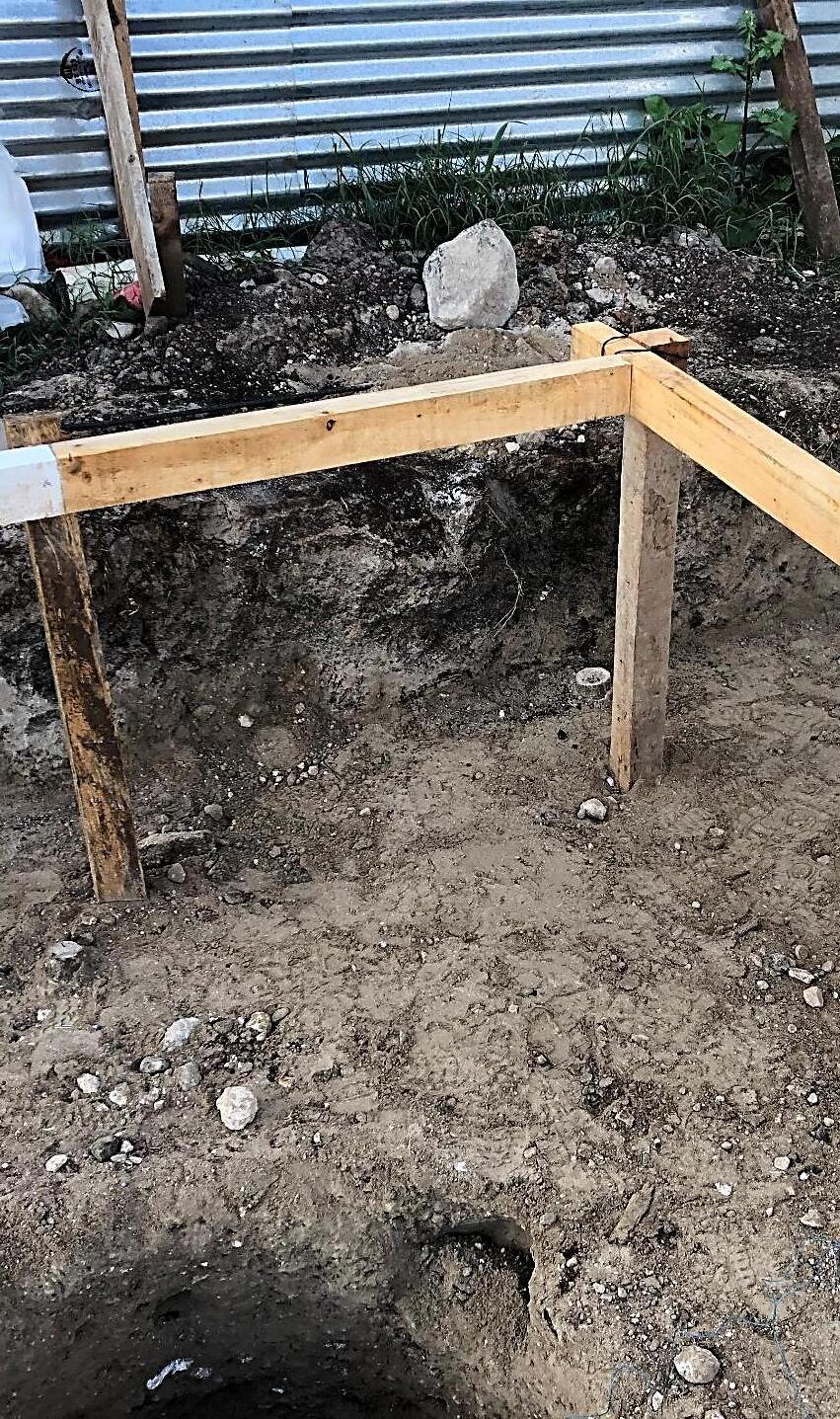

“CORRAL” Y NIVELACIONES: ¡AQUÍ ESTA LA PATA QUE PUSO ESTE OTRO HUEVO!

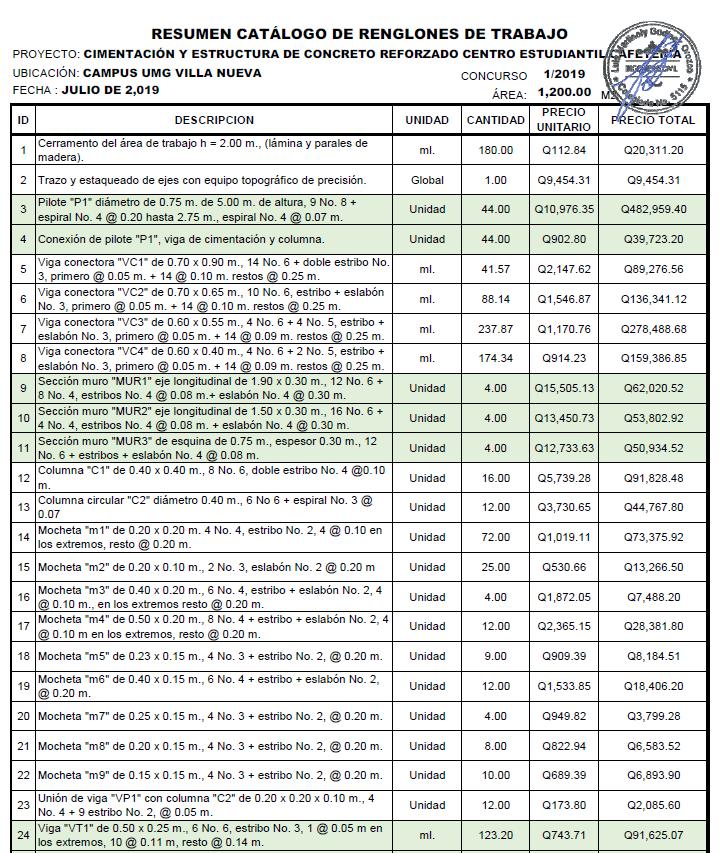

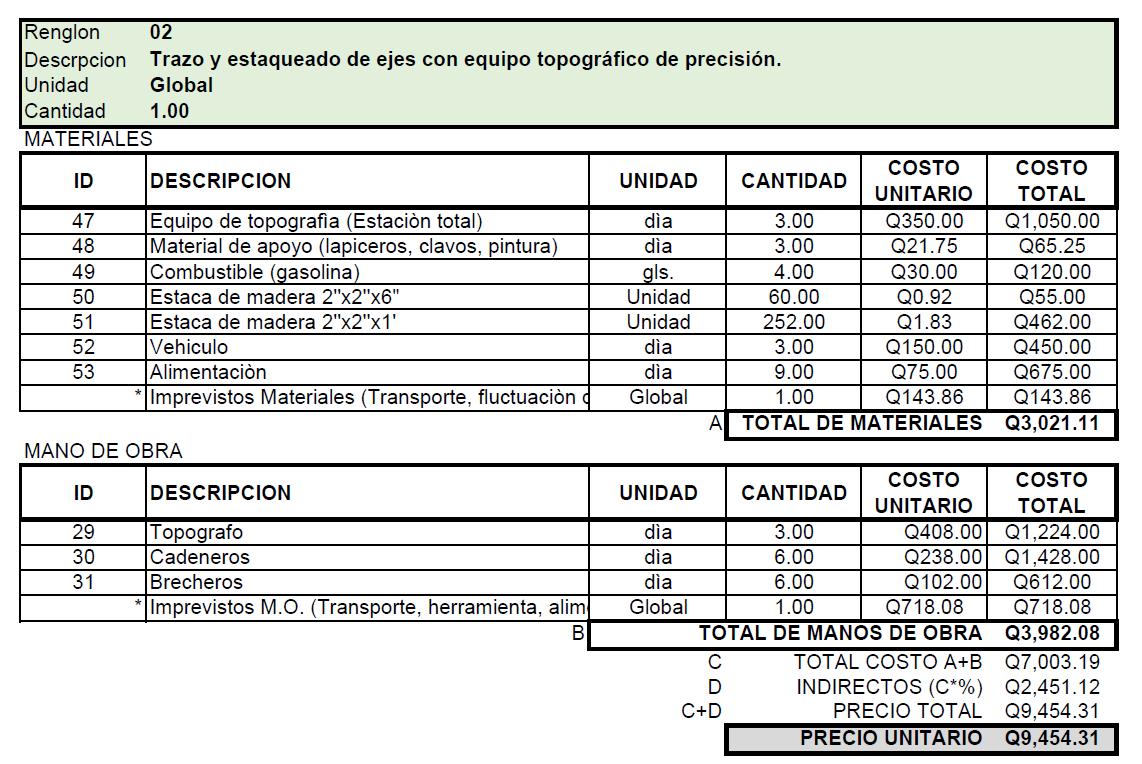

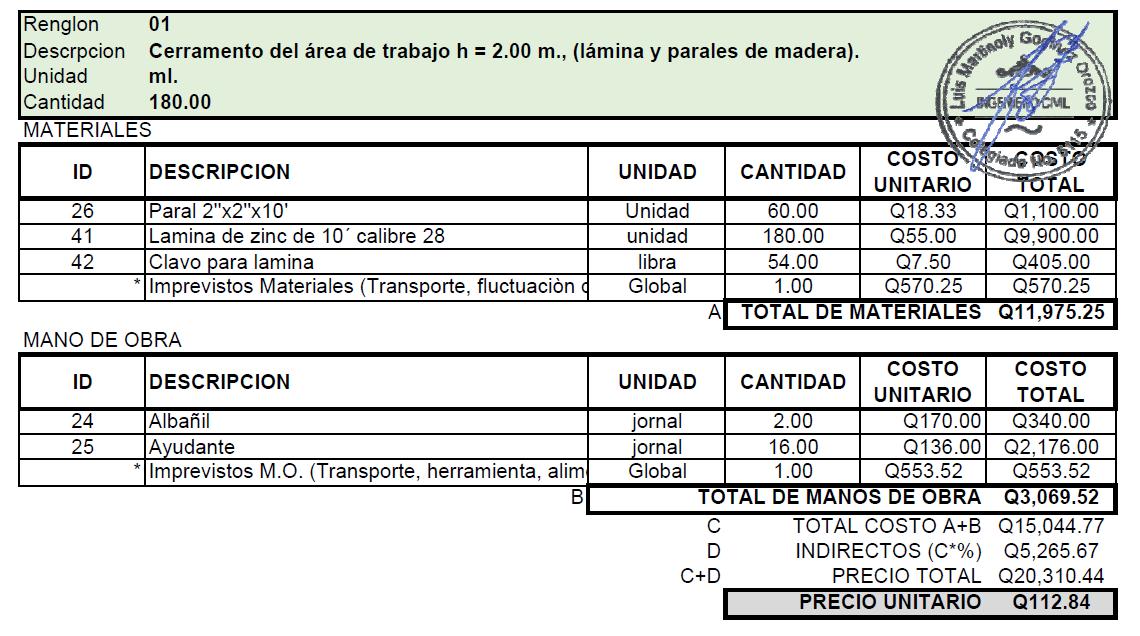

CÉDULA DE COSTEO: EL CONTRATISTA LA ENTREGA SI DENTRO DE LAS BASES DE LICITACIÓN EL CLIENTE LAS PIDE DE MANERA EXPLÍCITA. Puede construirla a su
conveniencia pero de manera transparente

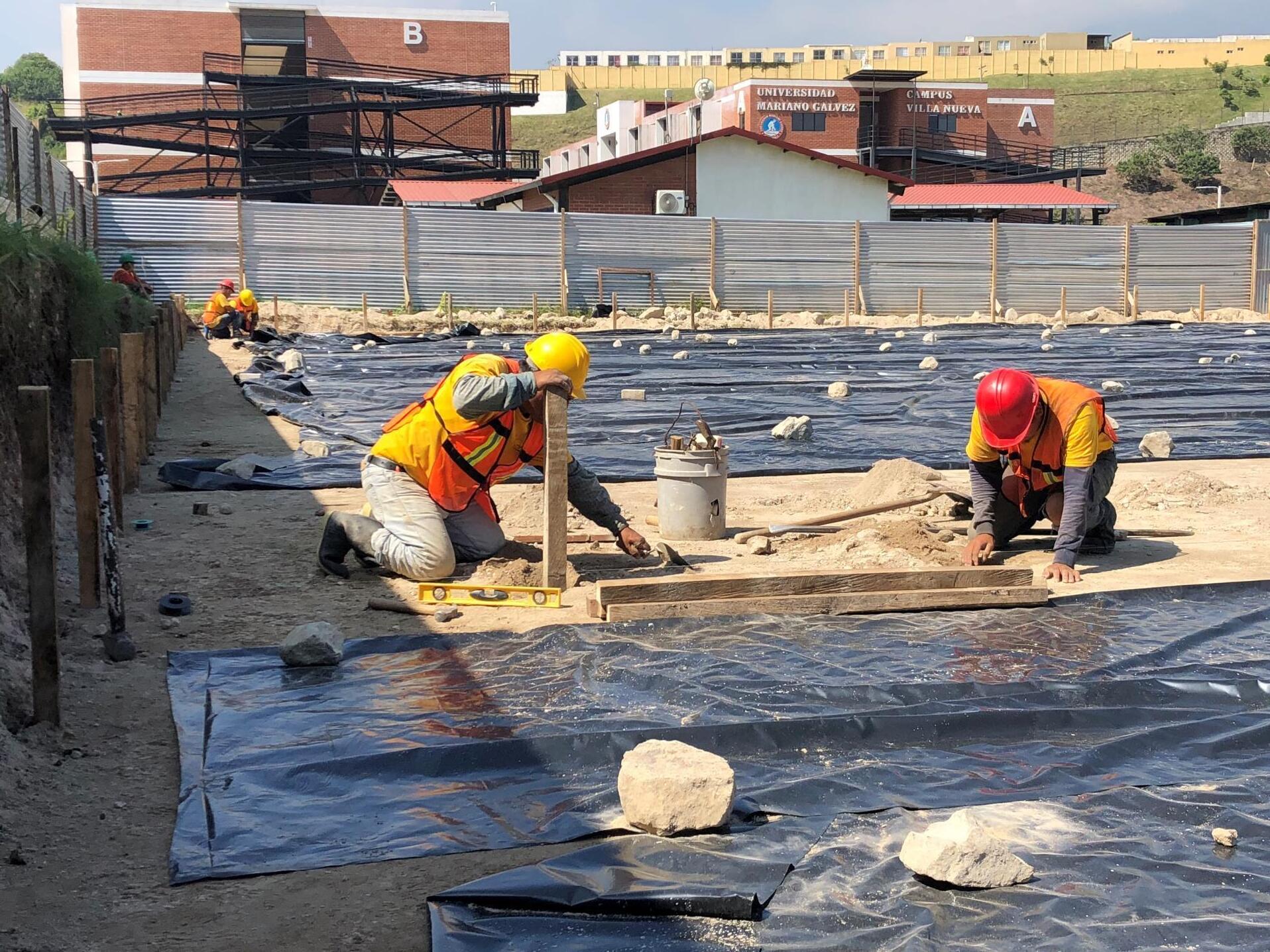

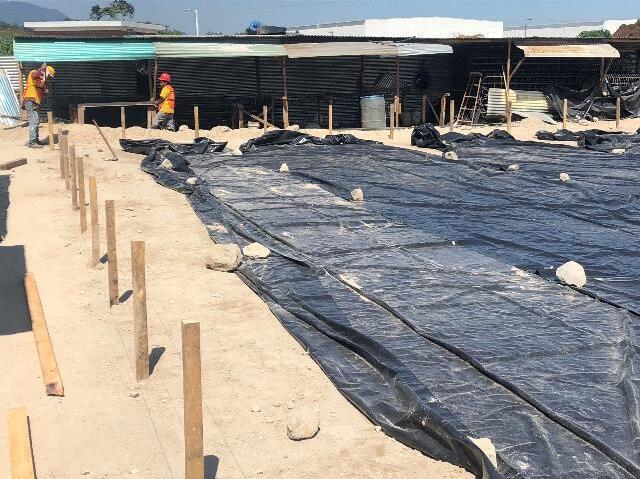

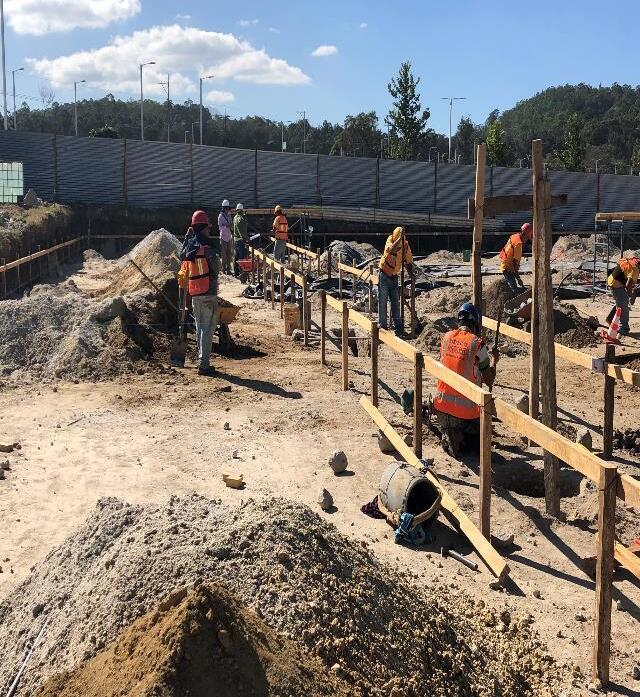

Ahoyados. Estaqueados, ejes
Ahoyados, estaqueados, ejes
1 2 2 2 2 3 3 3 3 3 3

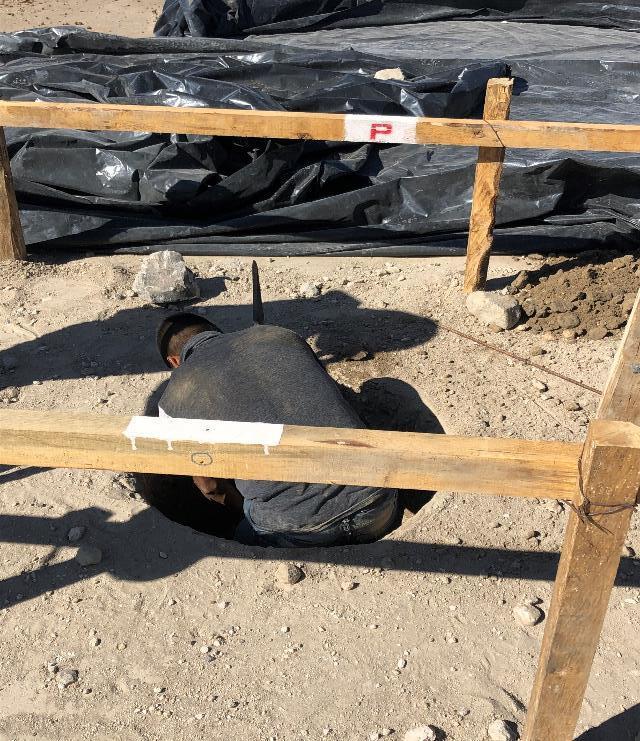

1) Ahoyados: excavo
2) Estacas: coloco – relleno “compactado”
3) Largueros
4) Nivelación de los “puentes”
5) Marco los ejes – pinto blanco - señalo

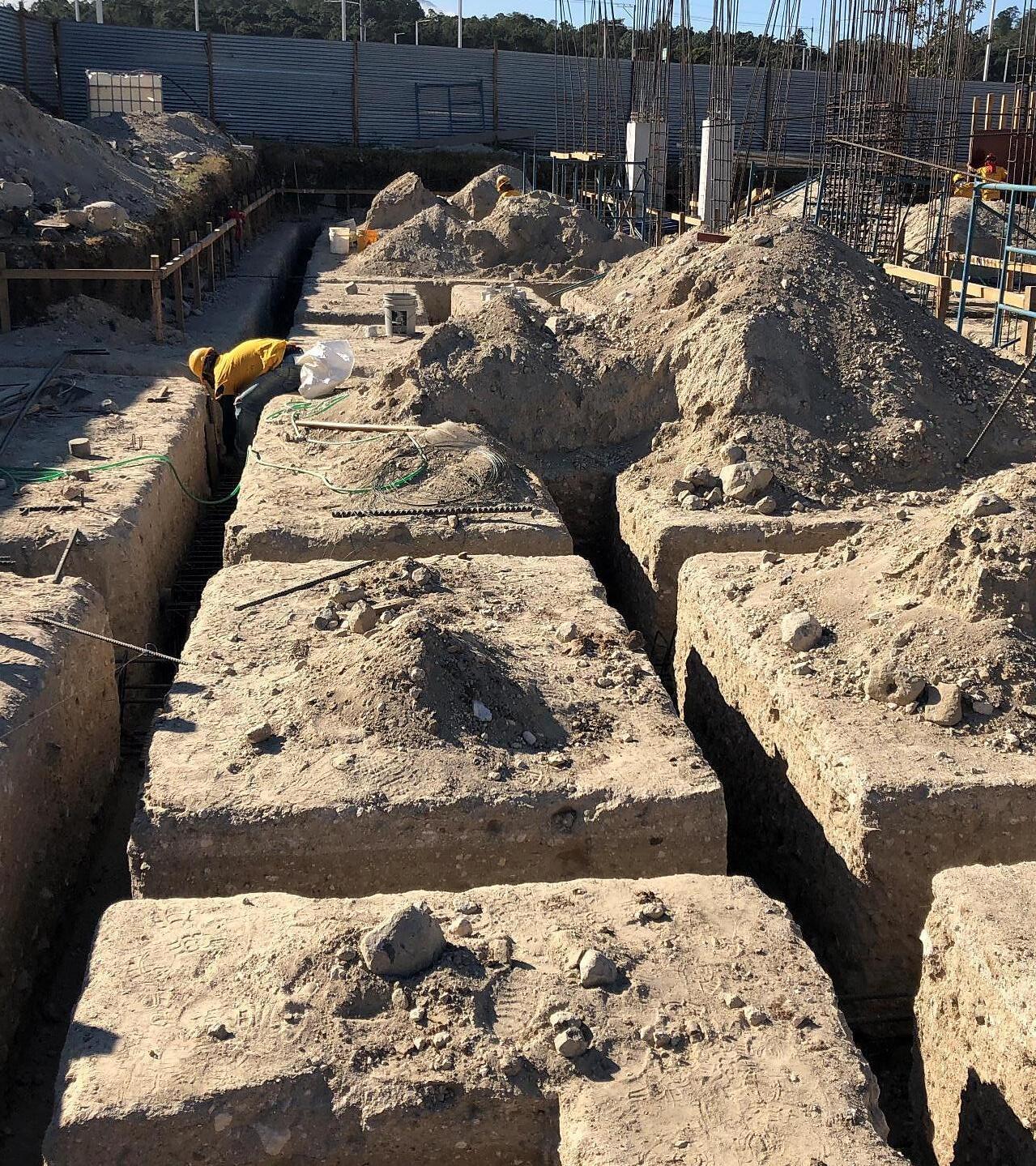

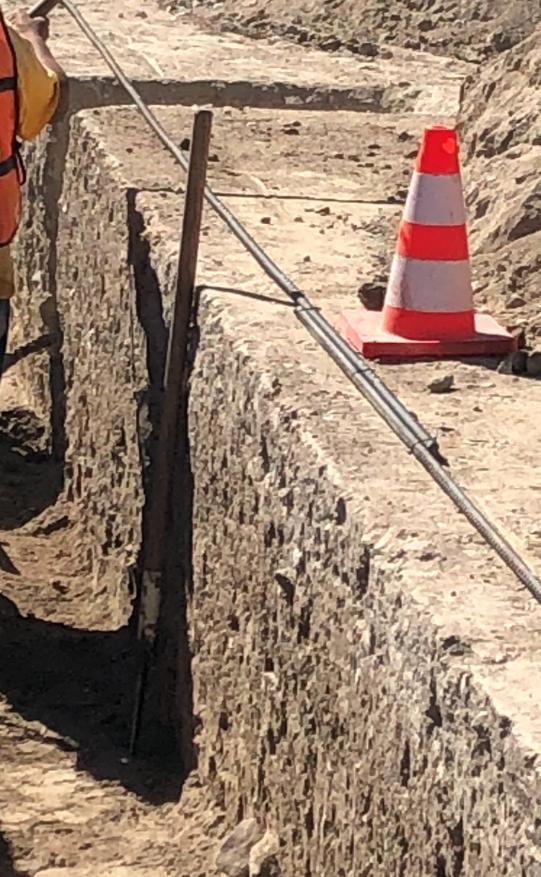

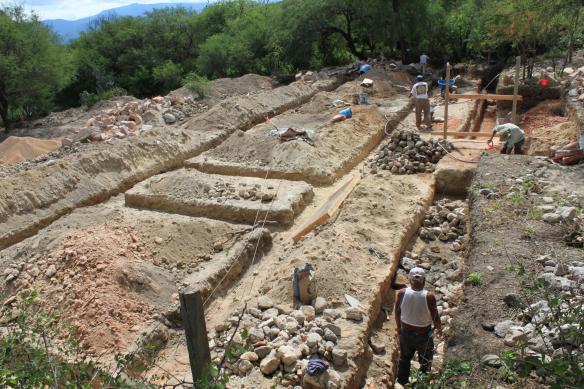

Excavaciones de cimentaciones corridas
2
Elaboración propia. Proyecto en Villanueva 2020.
3
3
2
2

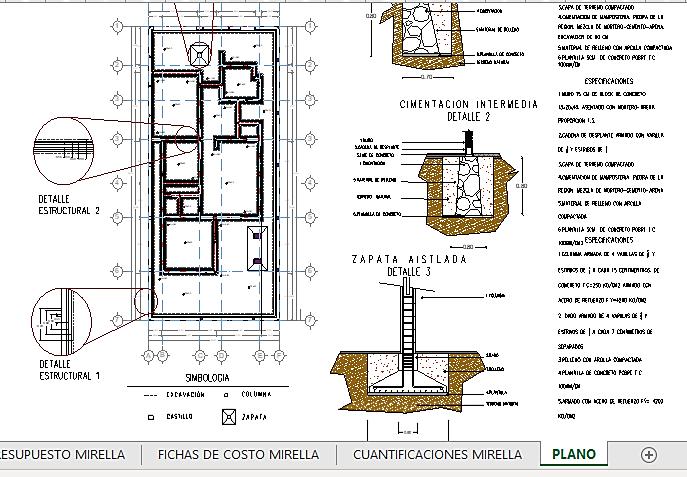

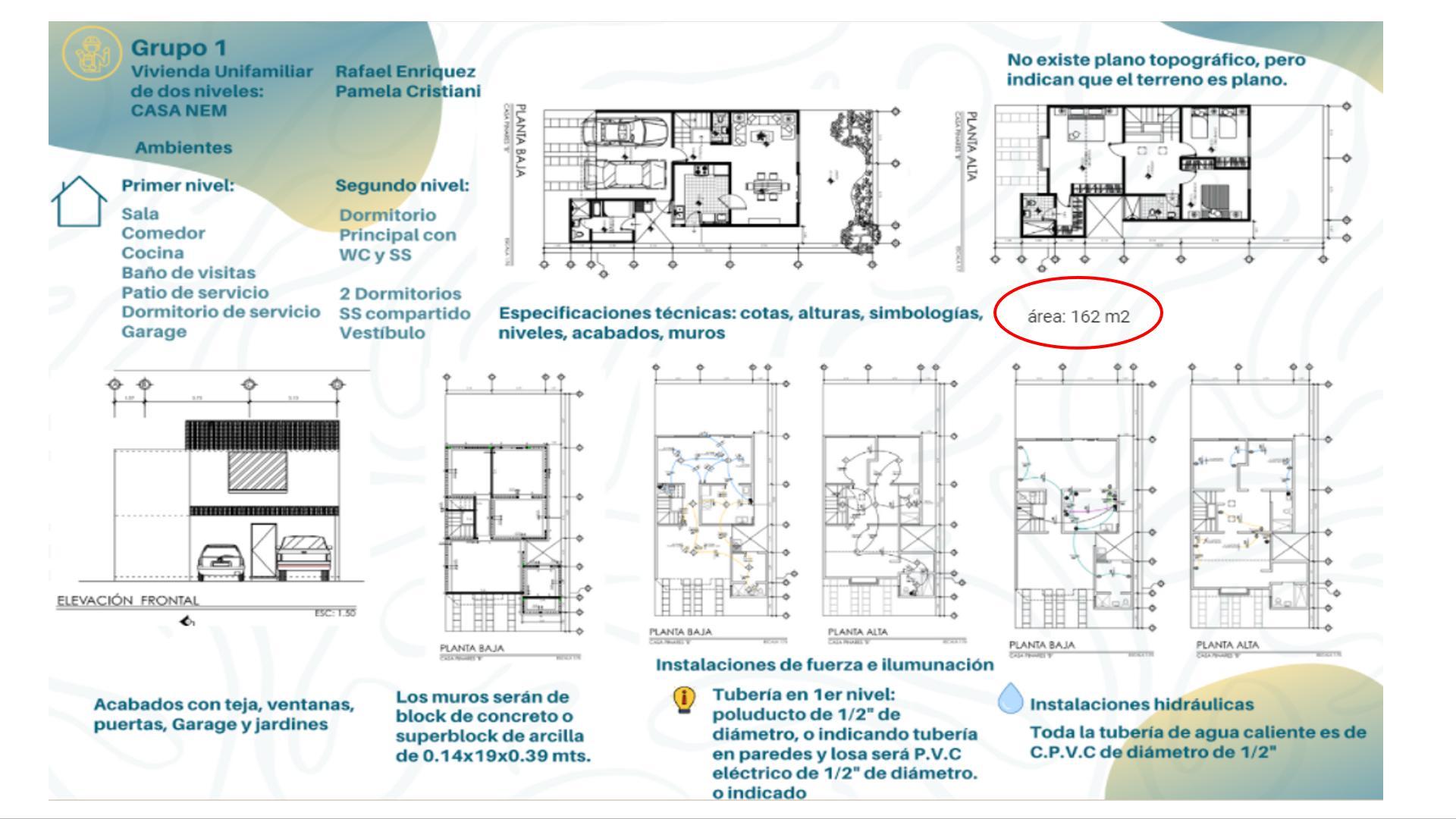

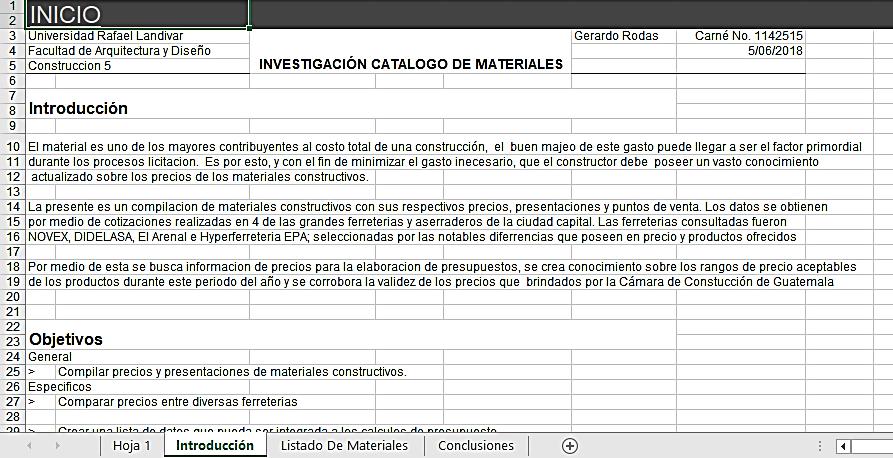

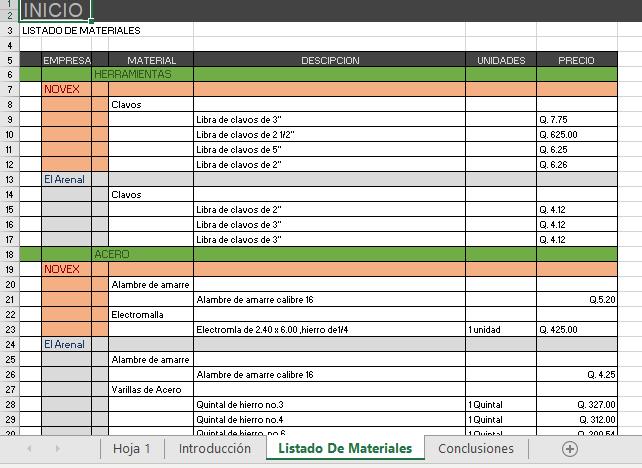

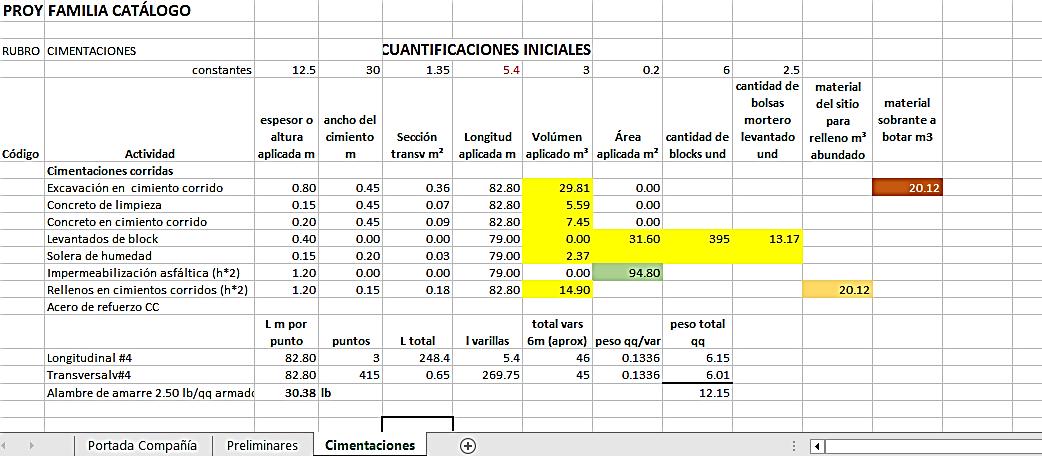

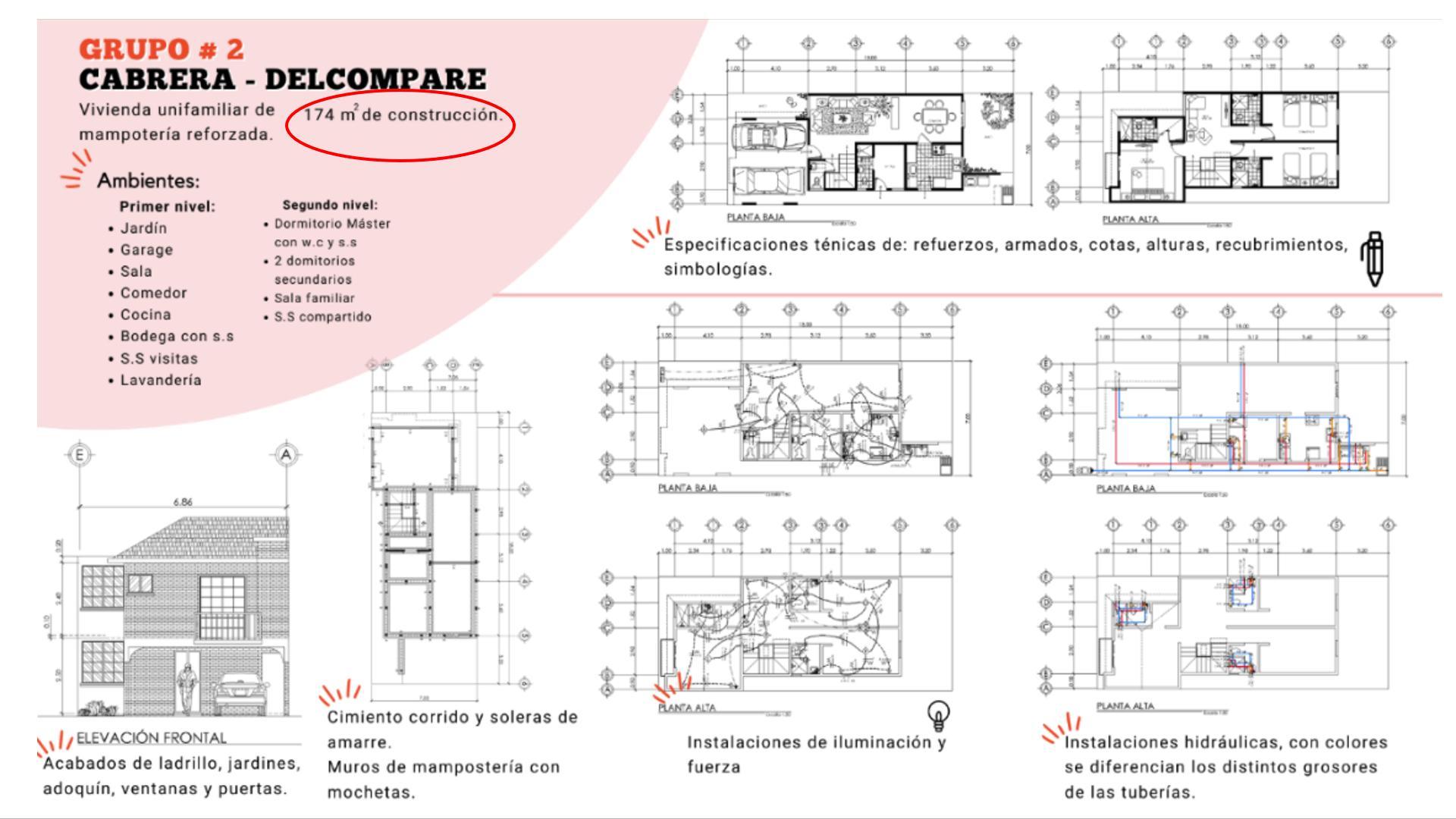

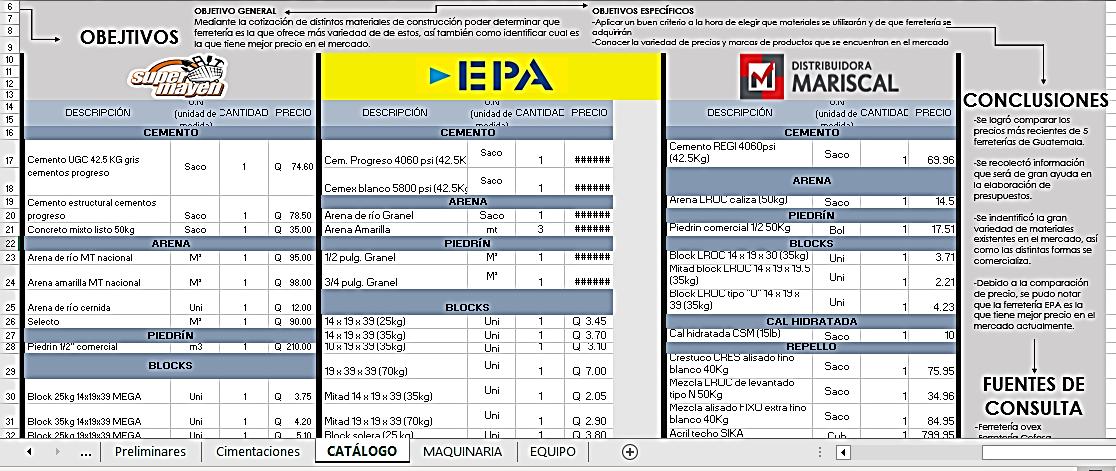

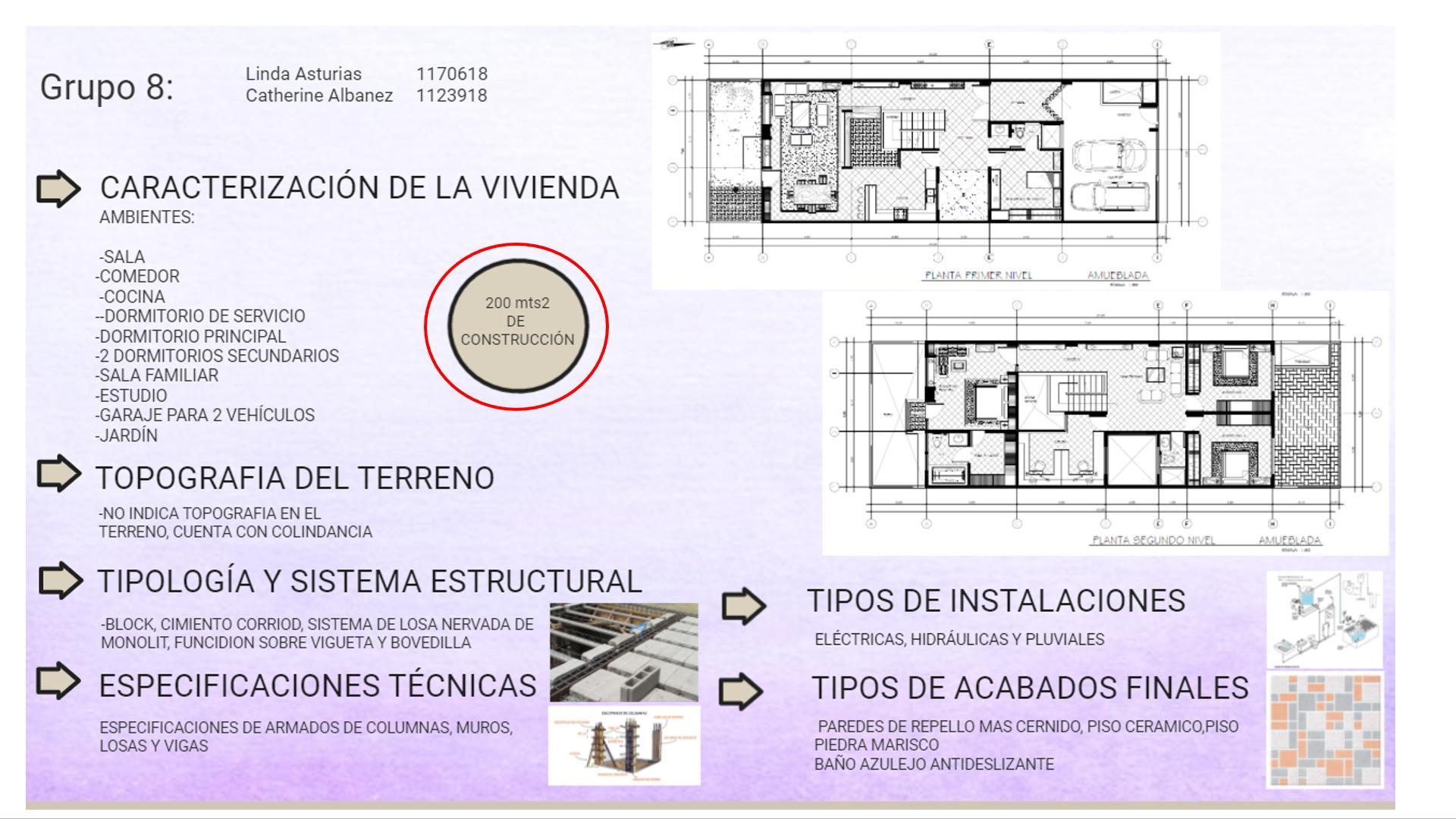

EJEMPLOS DE TRABAJOS DE AÑOS ANTERIORES
Cimentaciones
Uso del Excel. Geometría plana. Aritmética básica. Tabla de mezclas. Tabla del acero corrugado de refuerzo. PLANOS.

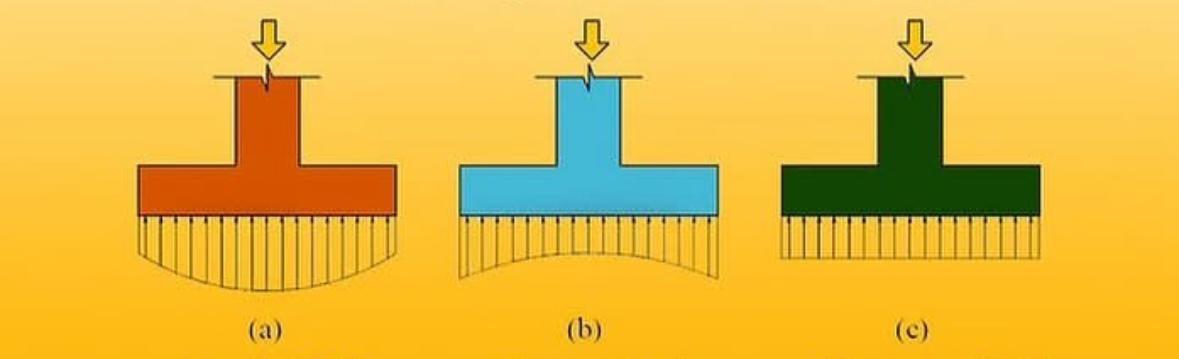

Distribución de la presión en el suelo
Una carga vertical aplicada a la zapata es resistida por la presión del suelo que actúa sobre la superficie inferior de la zapata o cimiento corrido.
La distribución de la presión depende del tipo de suelo en el sitio.
En la práctica, aproximamos la distribución real de la presión debida a una carga concéntrica con una “distribución uniforme promedio”.
Suelo arenoso Suelo arcilloso Presión promedio del suelo (uniforme)
Realizar una compactación uniforme en la parte inferior “concreto de limpieza o pobre” o material selecto compactado.

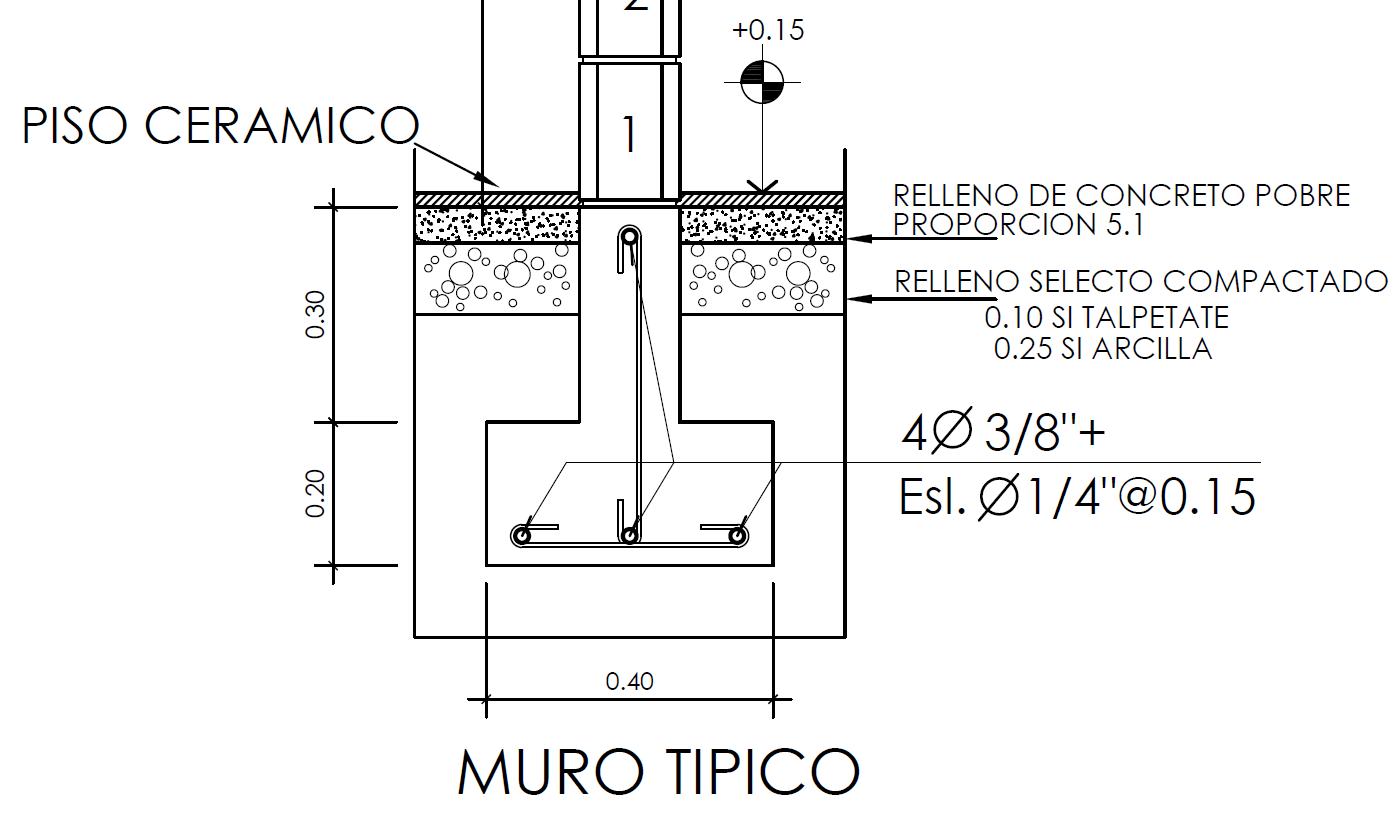

cada lado del eje: por fuera en más, por dentro en menos)

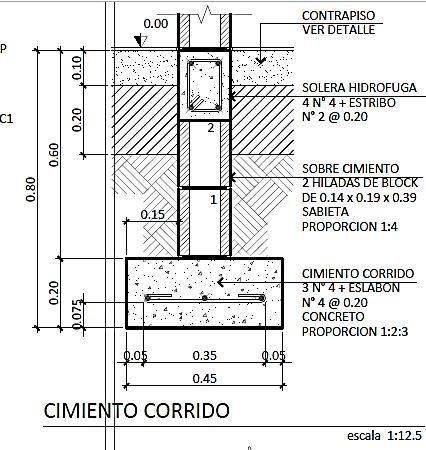

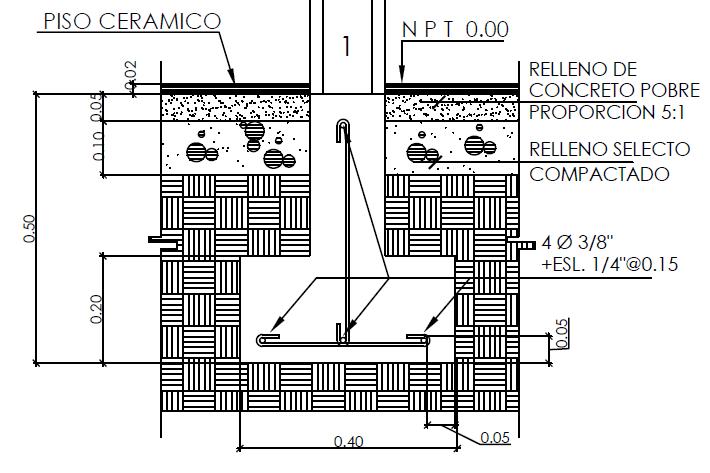

Ancho corte = 0.40 m
Profundidad del corte ejemplo: 0.95 m
Espesor cimiento = 0.20m
Altura del levantado
hidrófugo = 0.40m
Espesor del concreto de limpieza (pobre) = 0.15 m
Tamaño de solera 0.15m x 0.20m
TÍPICOS: 0.40 – 0.60 m F=(CONDICIONES DE SUELO)
Nota:
Al trazar los cimientos se trazan las líneas punteadas en rojo y la del centro, usualmente. 3 veces la distancia de encalado.
R= 210m / 3 sacos de cal hidratada (medido en obra en el 2020)
1 alb + 1 ayd / en una jornada
ESTRATEGIA:
EXCAVACIONES EN CIMIENTOS CORRIDOS
NORMALMENTE ZONA CC
(EXTERIORES E DE INTERIORES)
SECCIÓN TRANSVERSAL DE LA EXCAVACIÓN m²
Casa 1
Excavación 0.95m
Las excavaciones tienen 0.10- 0.15 m (compactados) adicionales para la estabilización del fondo conocido como concreto de limpieza (concreto pobre)
Excavación 0.95m
Excavación 0.95m
Excavación 0.95m
Casa 2
Casa 3
CIMENTACIONES
(medio ancho del cimiento a cada lado del eje: por fuera en más, por dentro en menos)
0.40 m

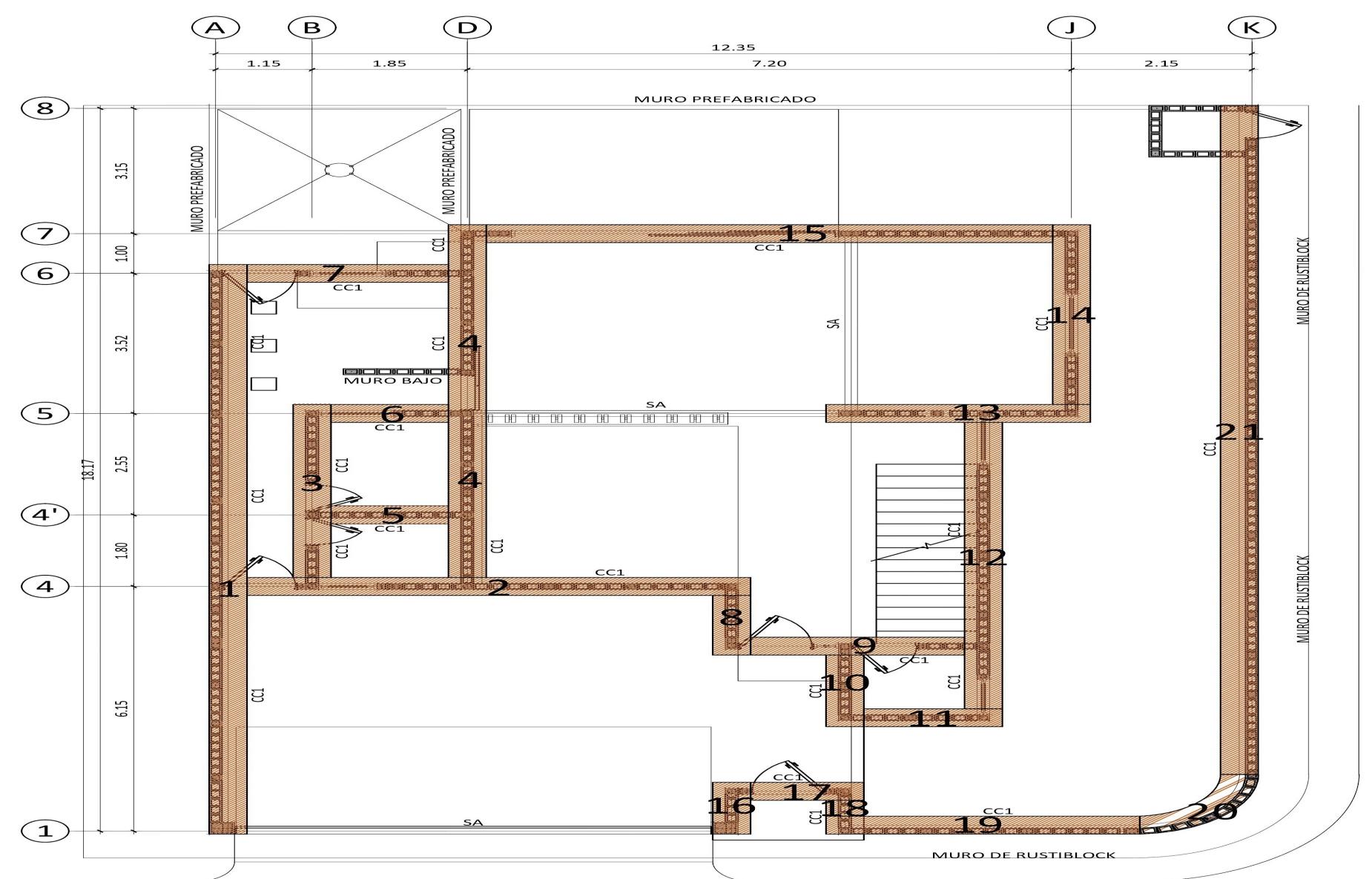

ESTRATEGIA
(Por sectores por colores)
Vol pastilla de cimiento con un valor asumido de
=
m³ Vol concreto de limpieza (pobre) en el fondo del cimiento = 33.12 x 0.15 m (asumidos) = 4.97 m³

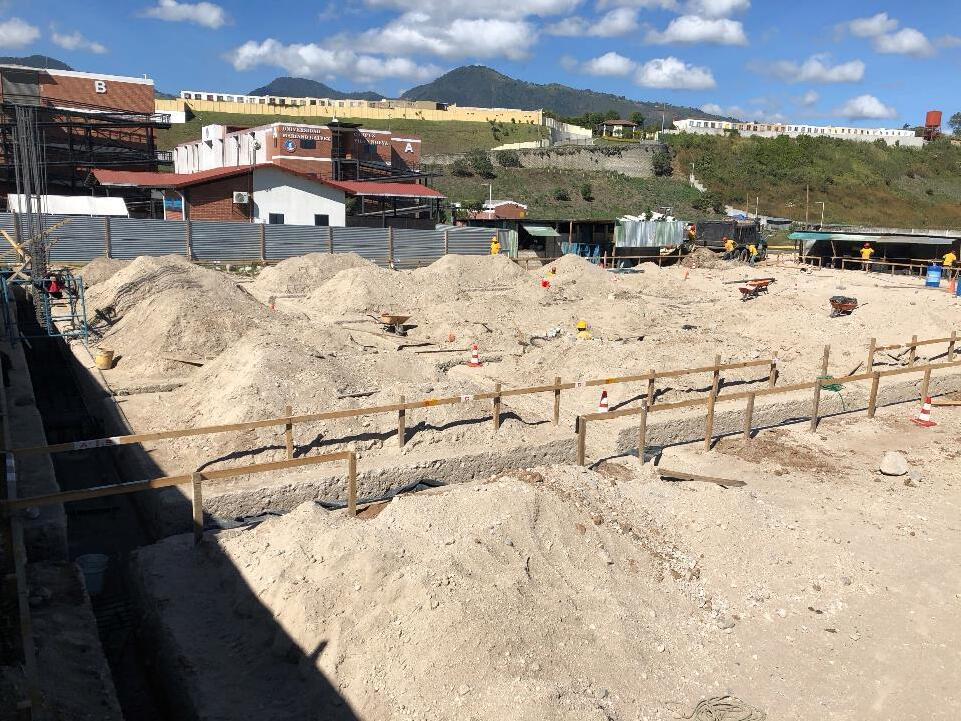

Excavaciones de cimentaciones corridas

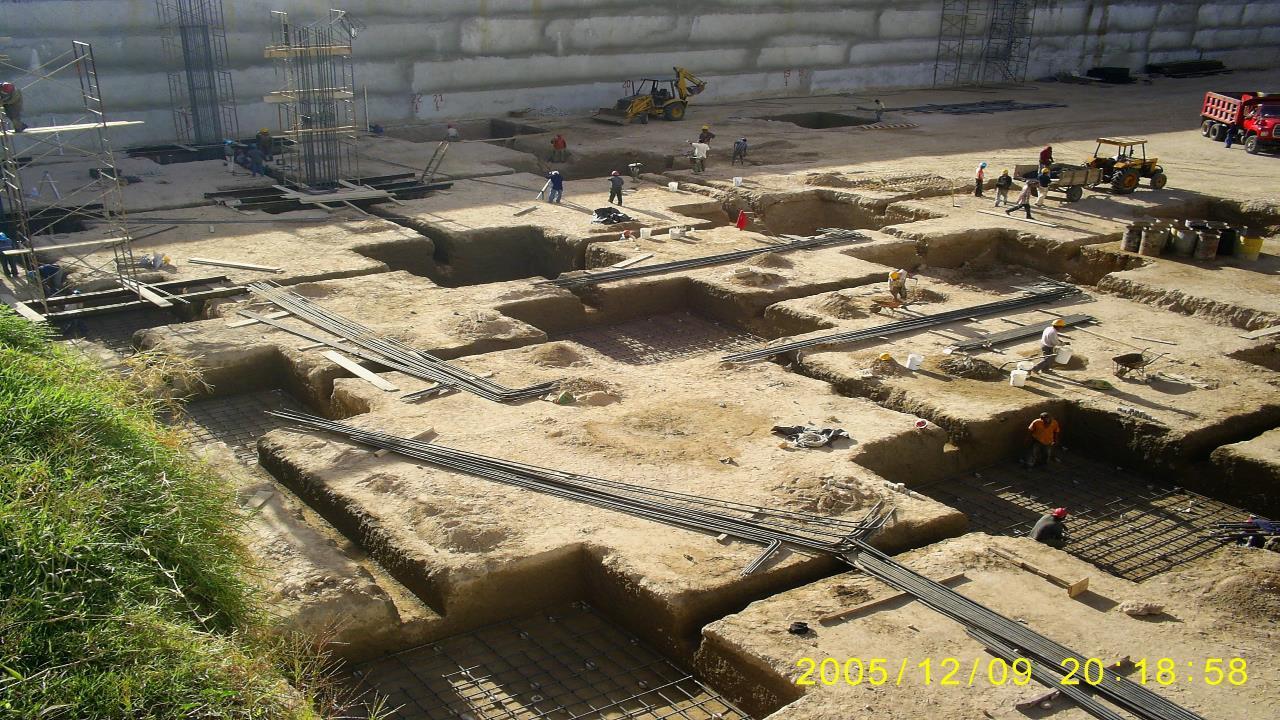

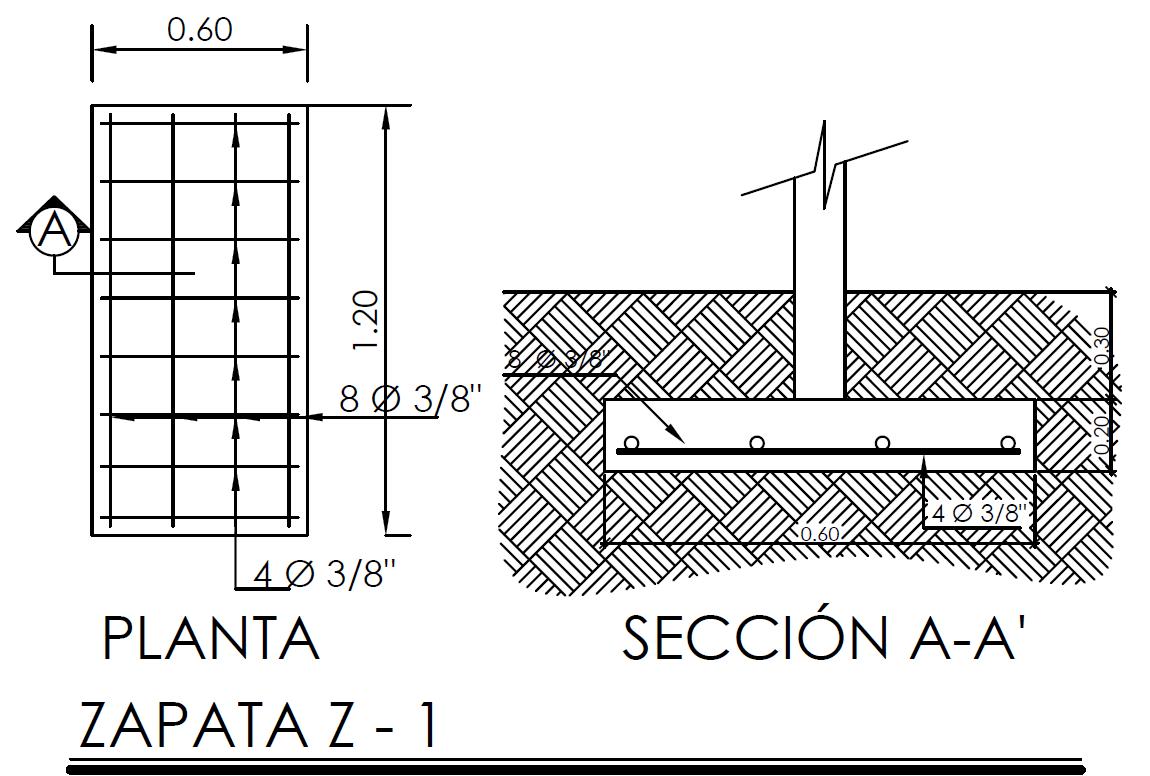

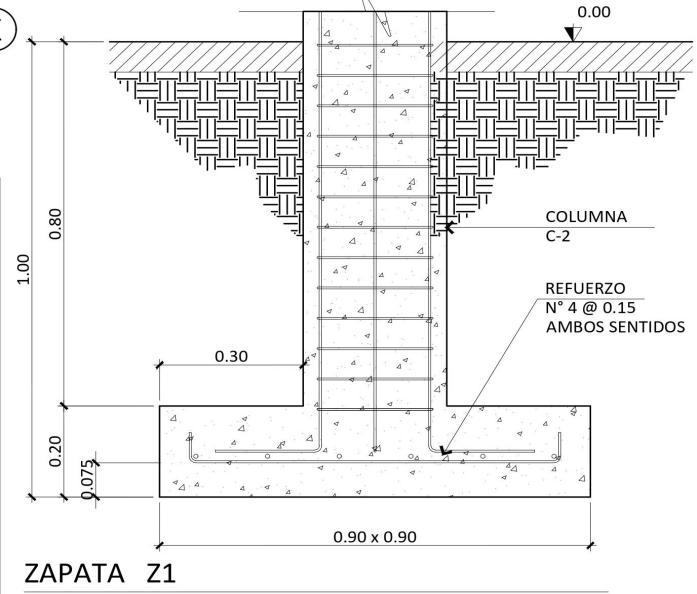

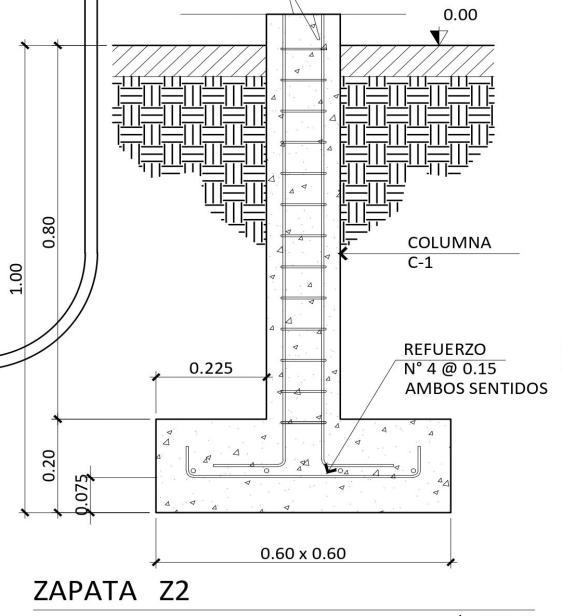

Excavaciones de cimentaciones aisladas y conectoras

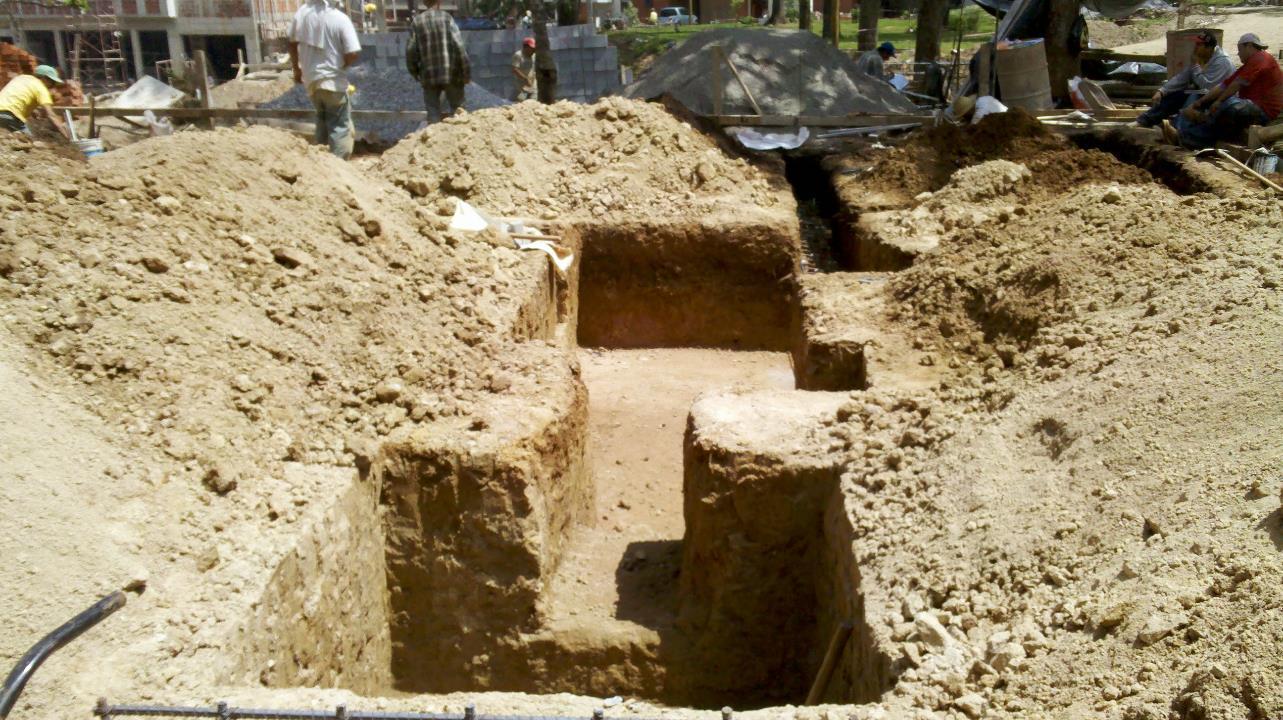

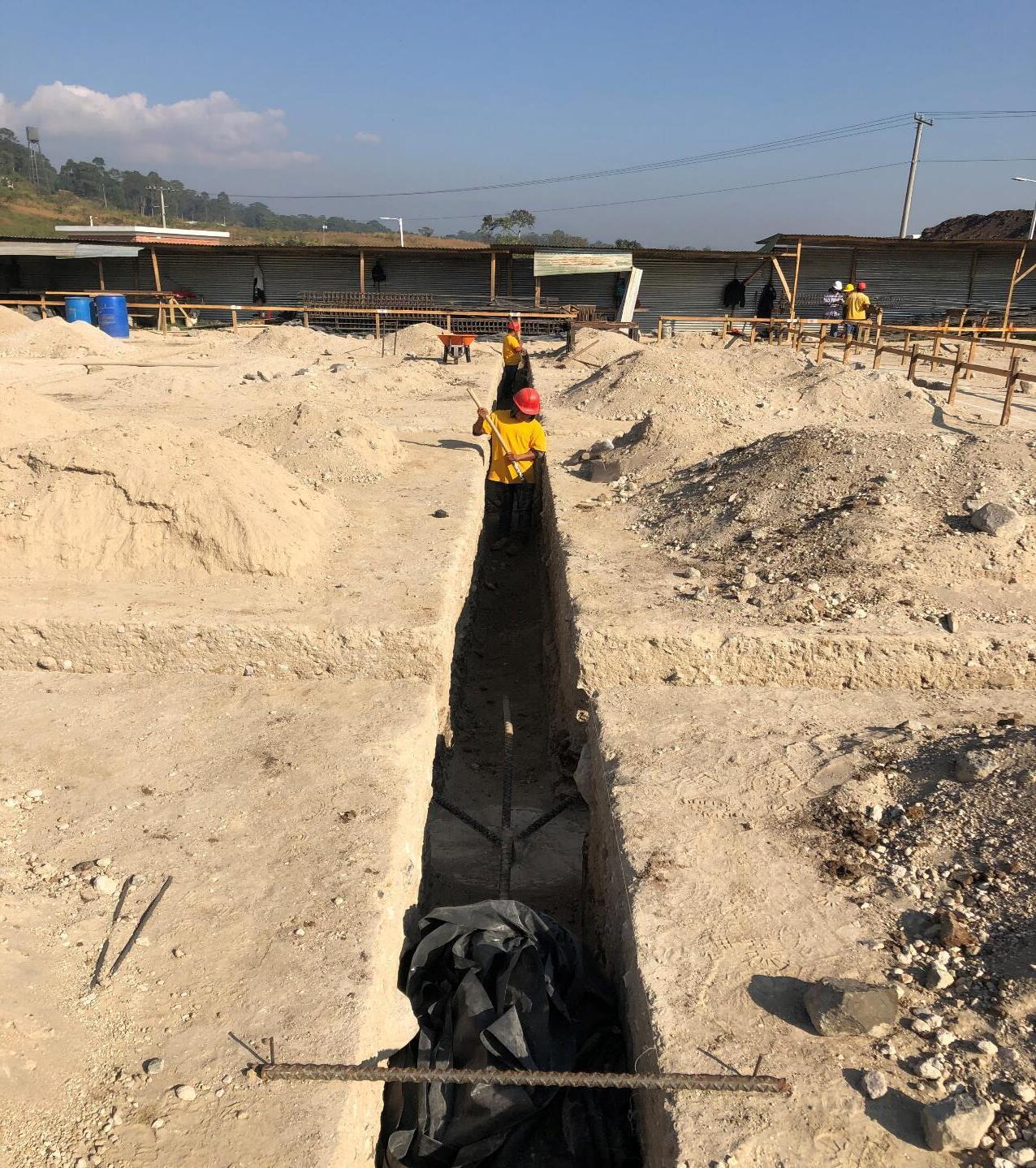

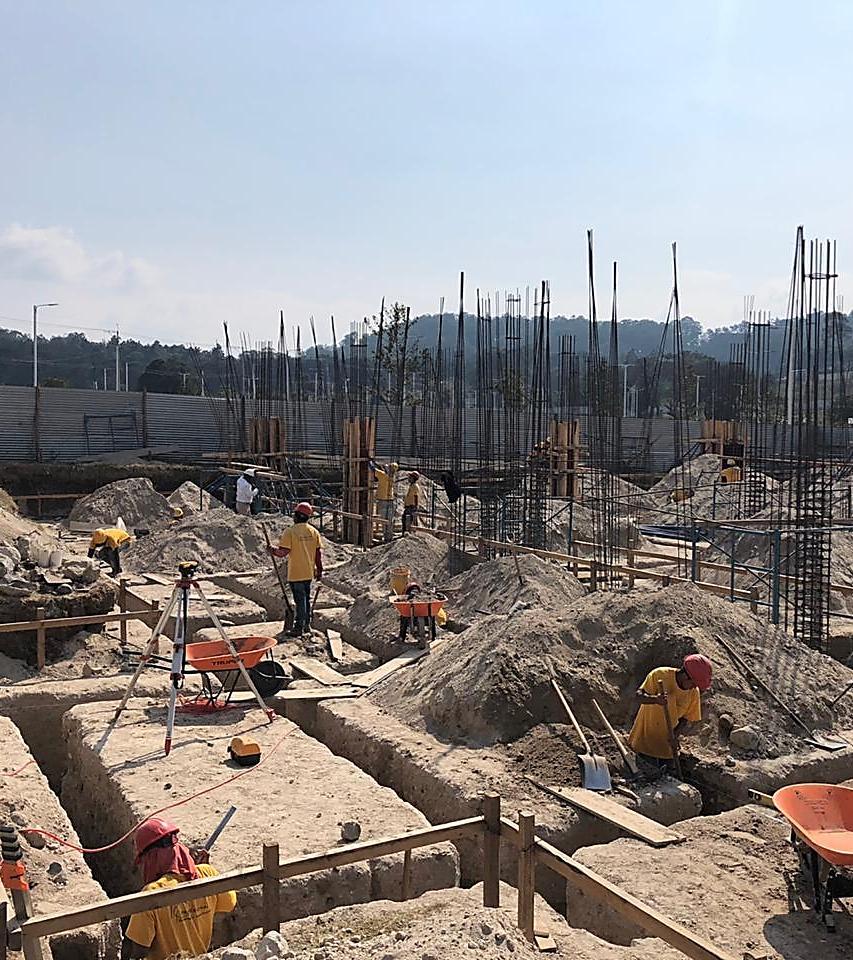

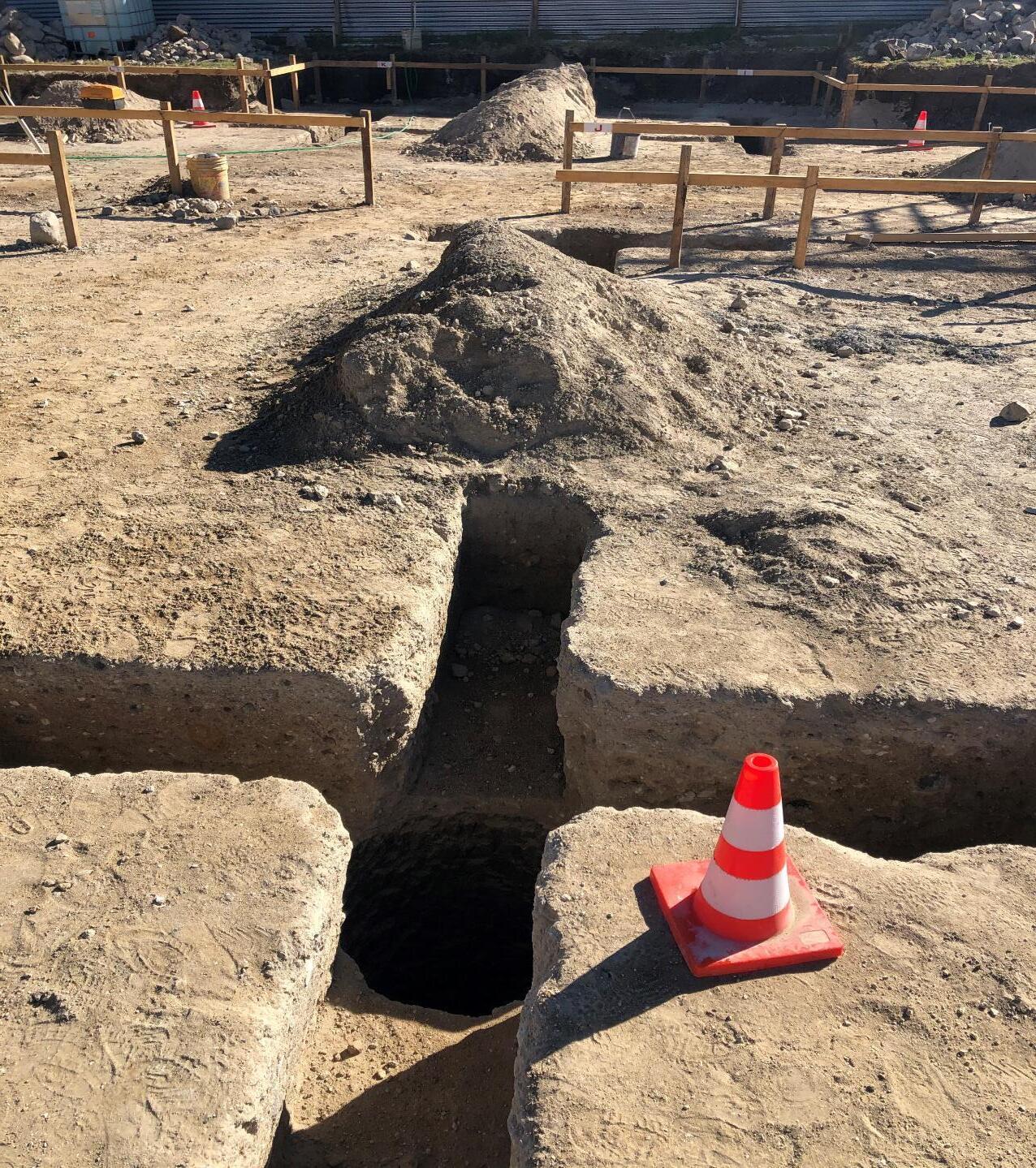

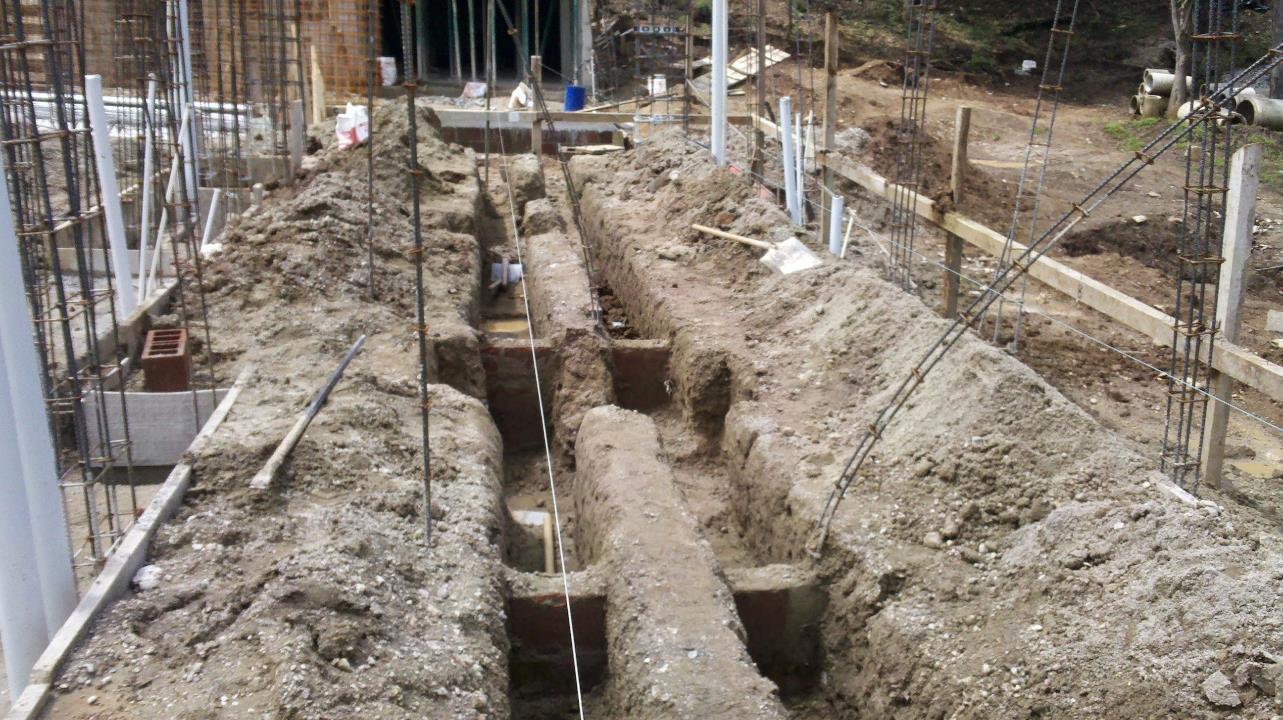

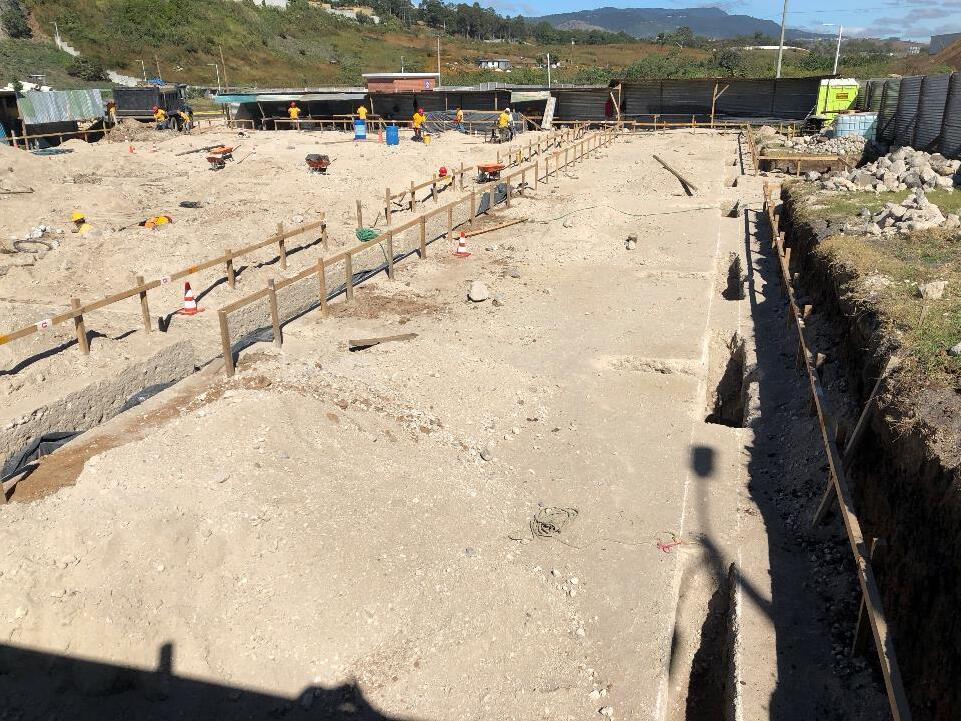

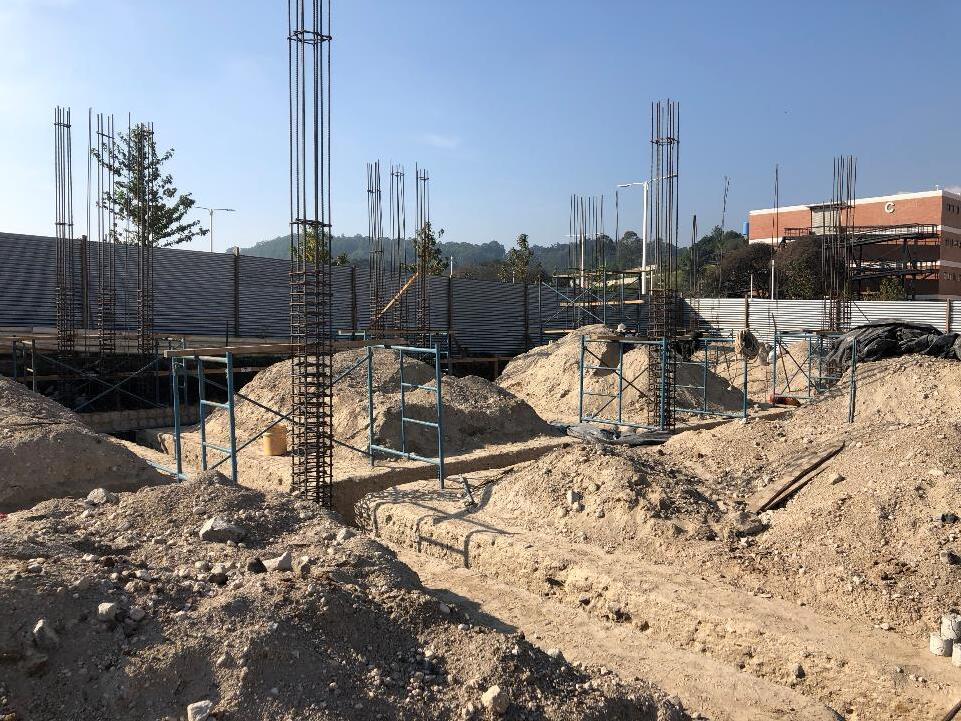

Excavación de cimientos corridos
Elaboración propia. Proyecto en Villanueva 2020.

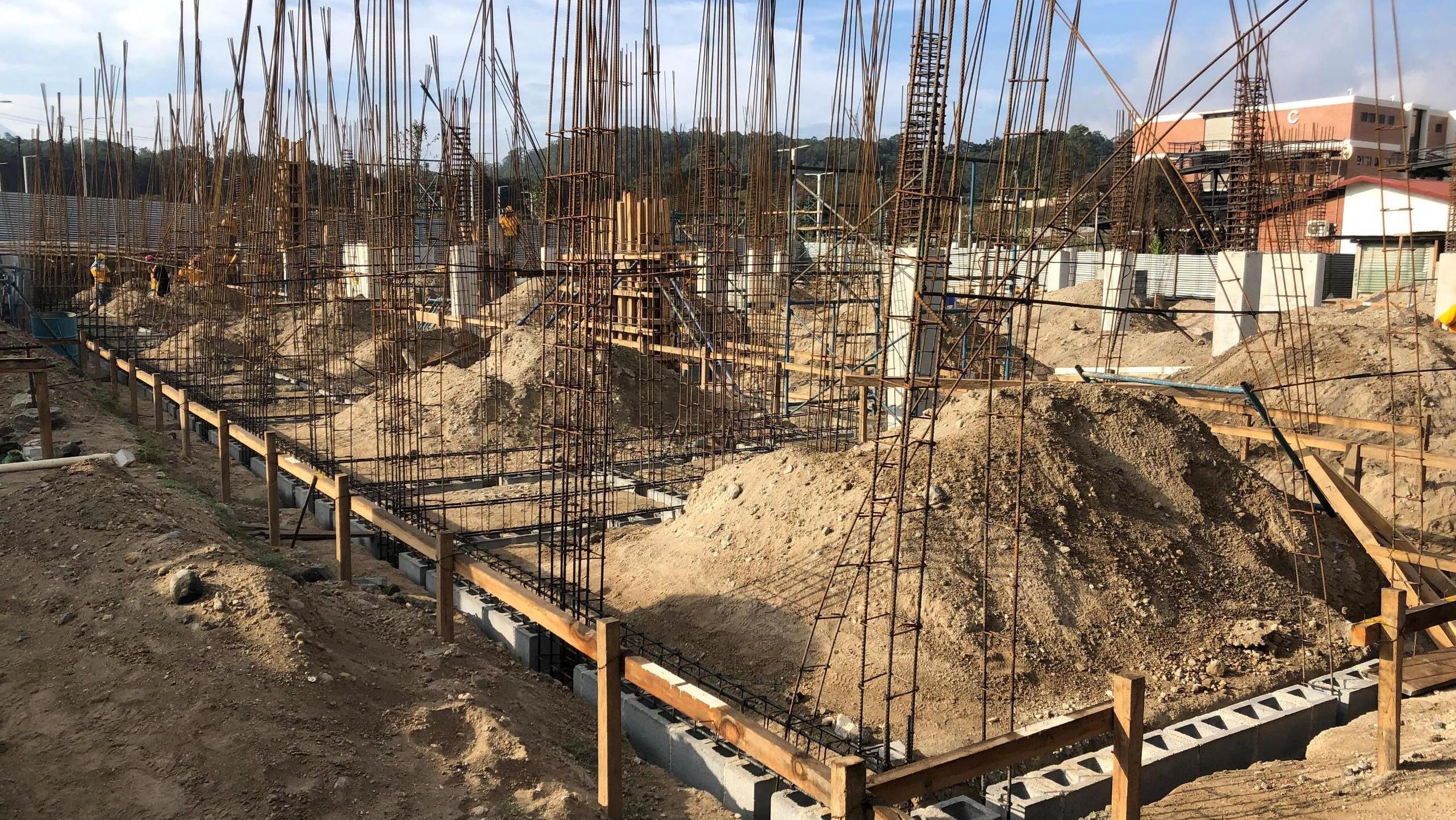

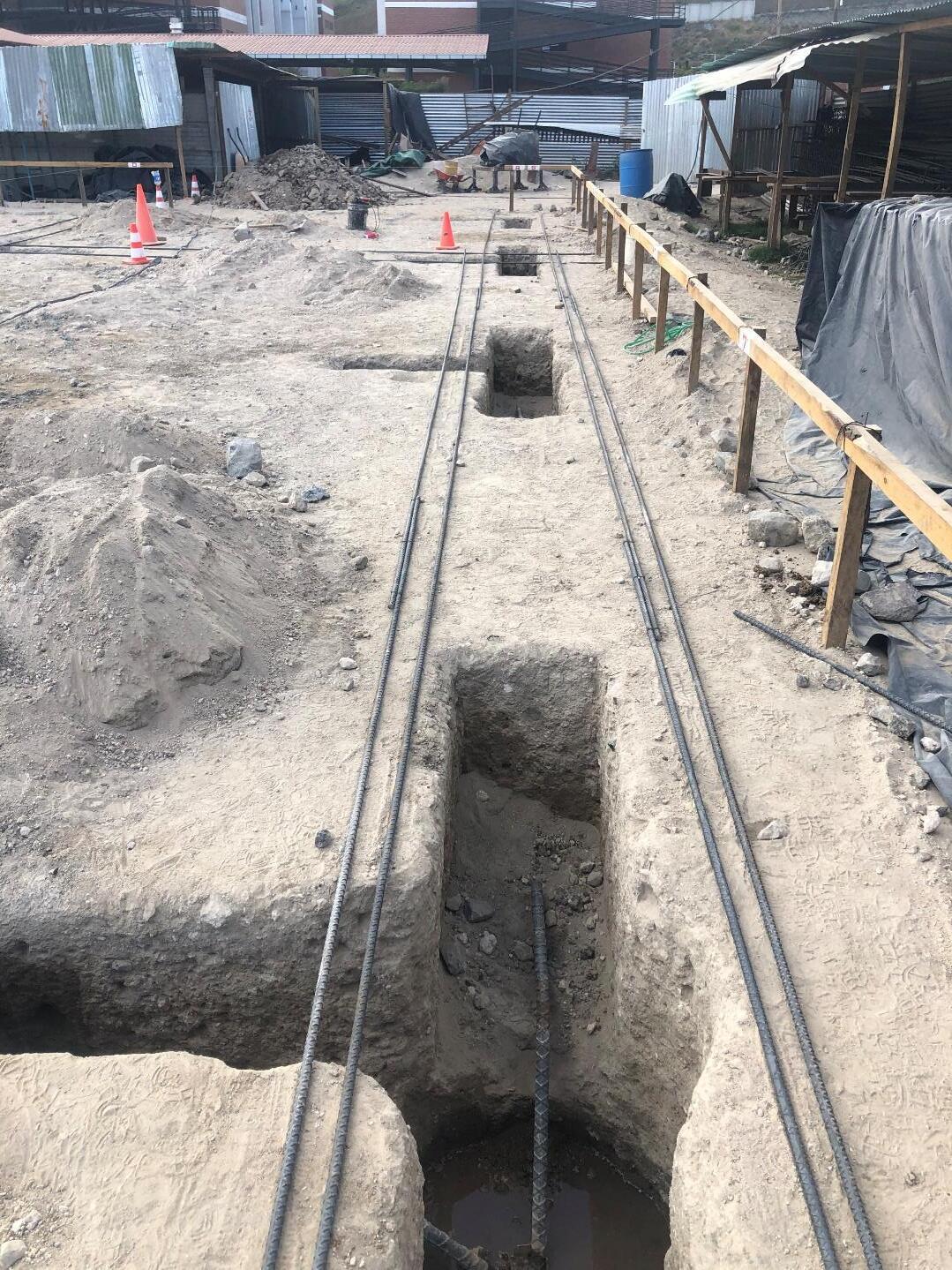

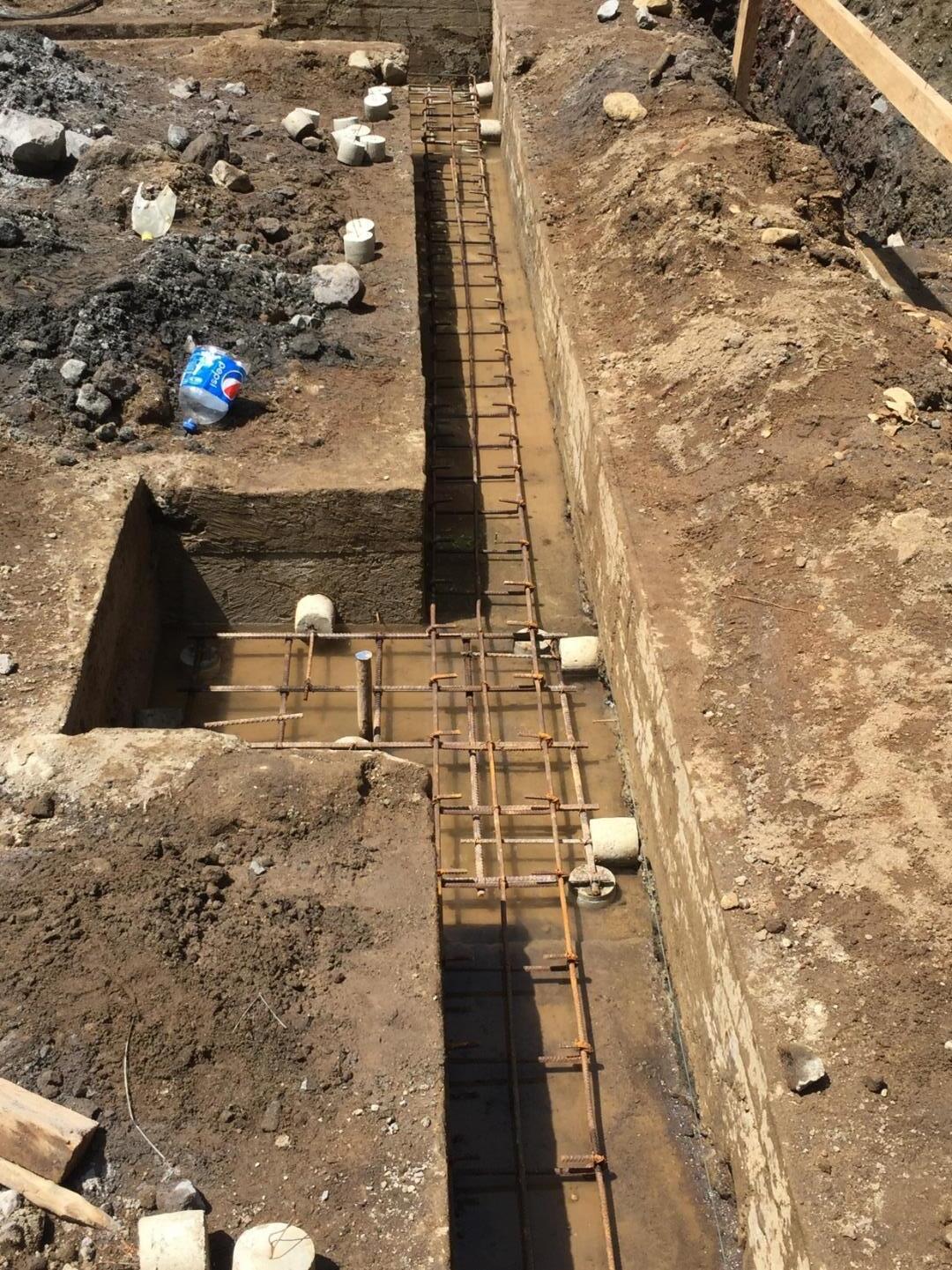

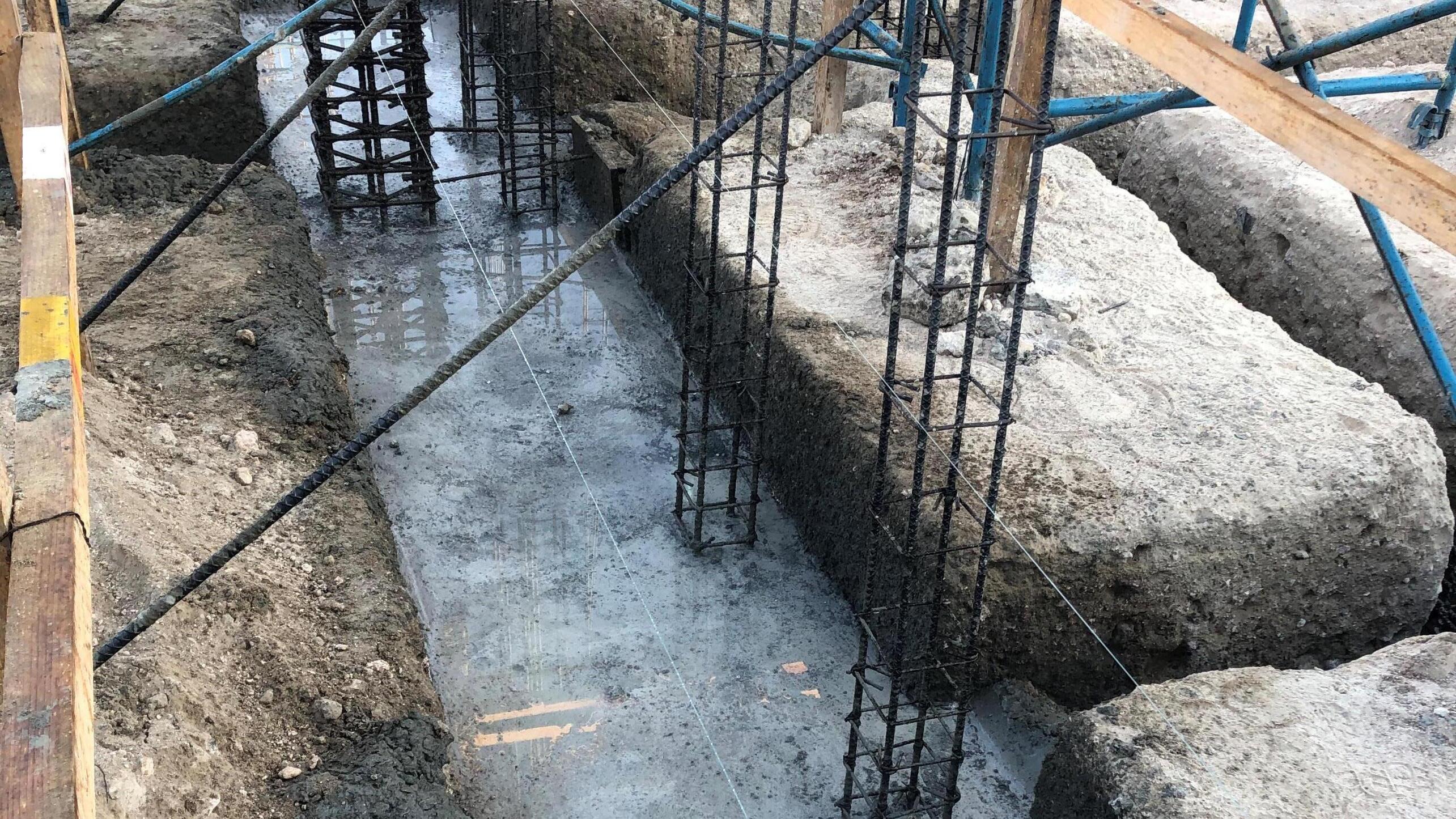

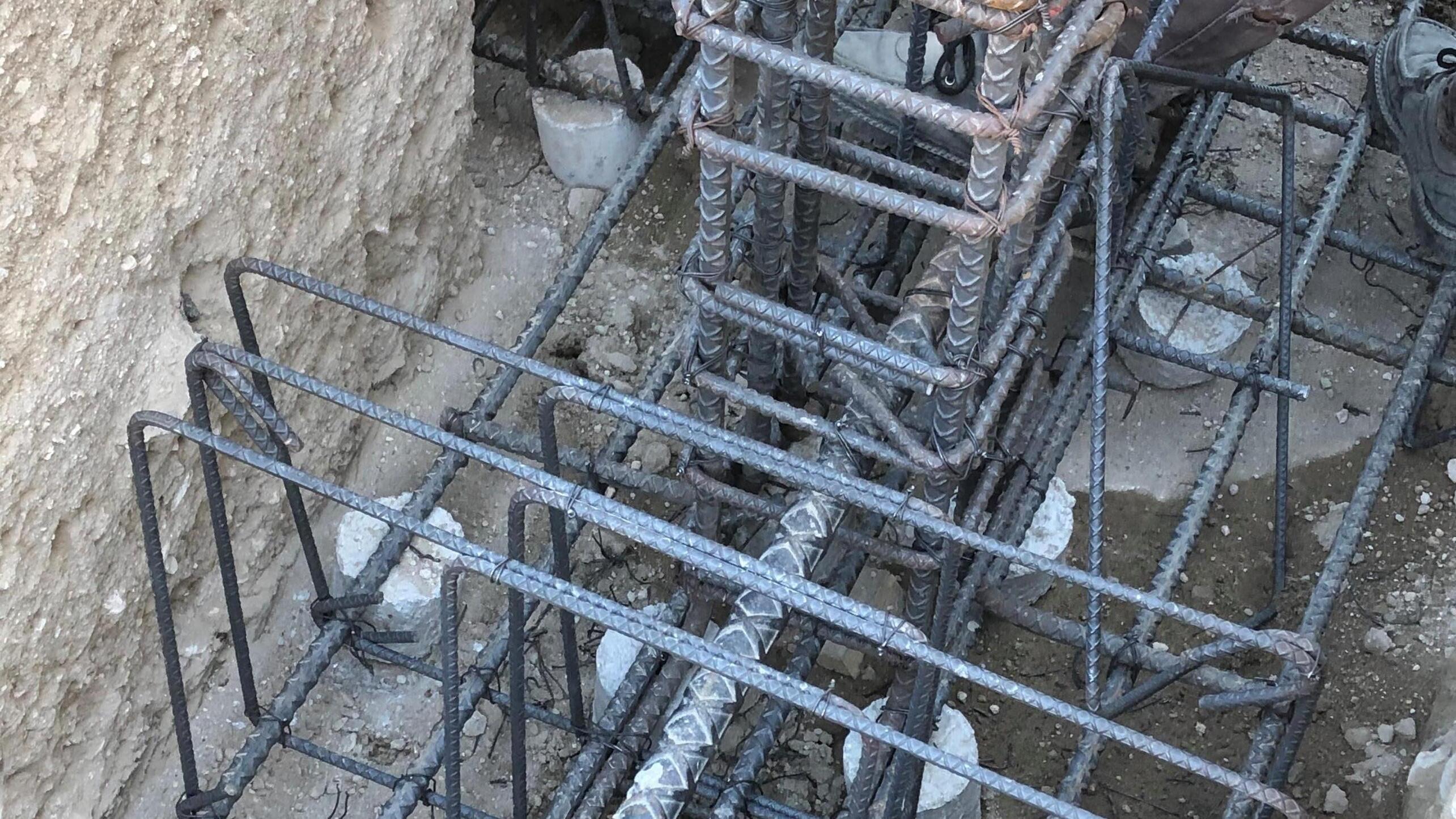

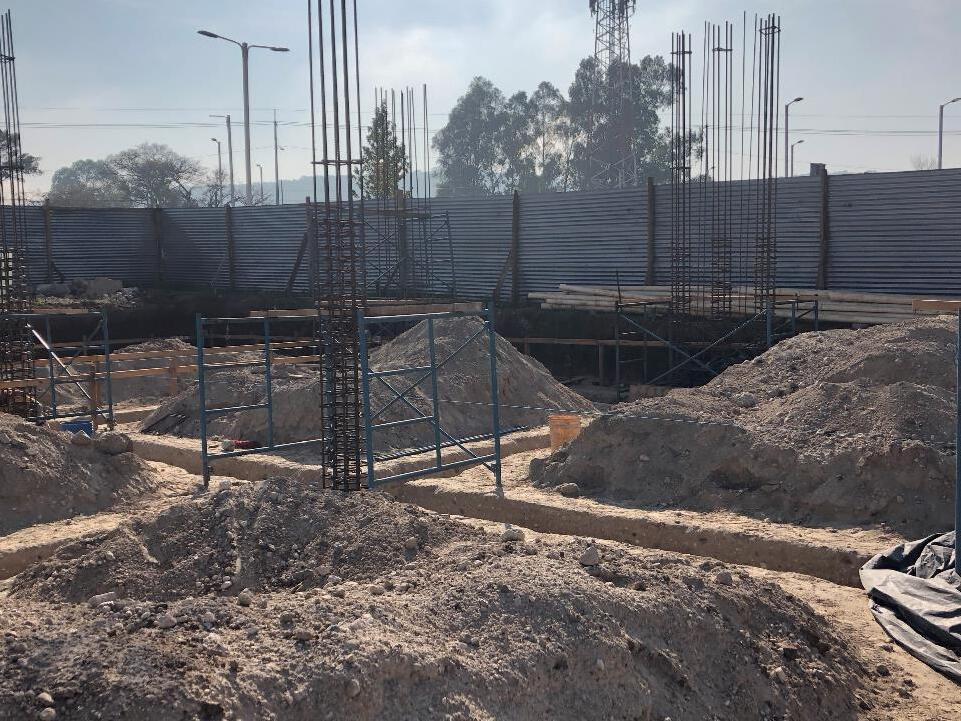

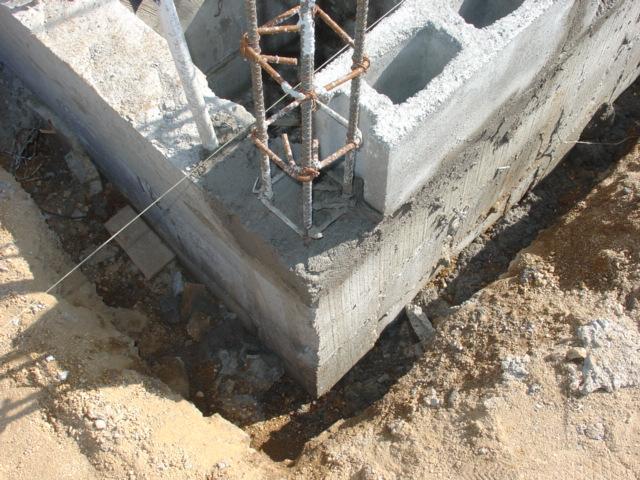

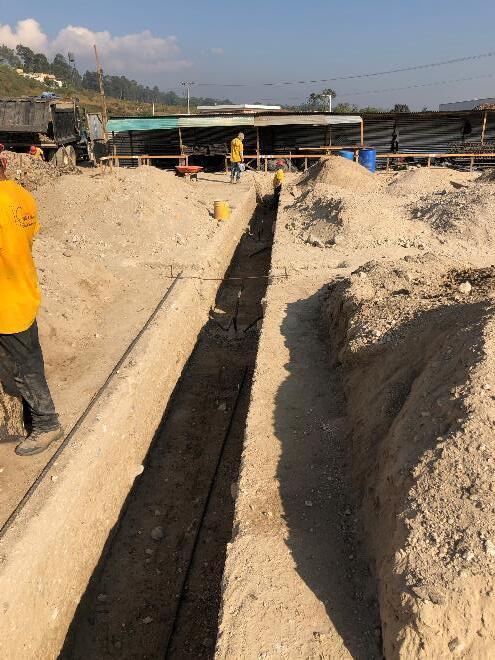

Excavación de cimientos corridos y colocación del acero de cimientos corridos y de columnas y/o mochetas.

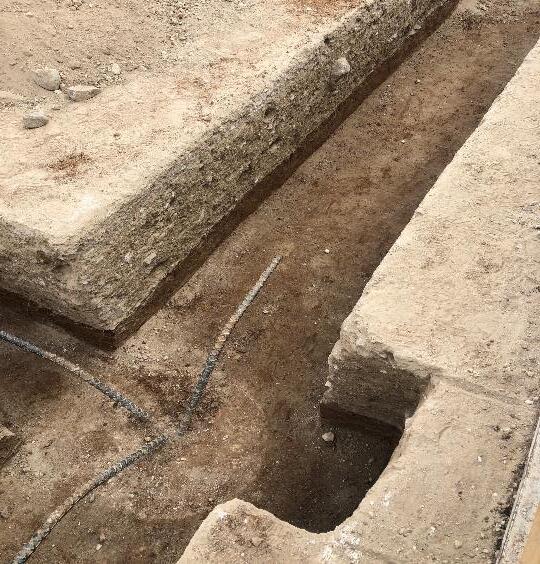

Excavación de cimientos corridos colocado de acero de columnas.
Prueba en campo de traslapes longitudinales
ESTRATEGIA:
CONCRETO DE LIMPIEZA (POBRE)
O ESTABILIZACIÓN DE FONDO
SECCIÓN TRANSVERSAL DEL CONCRETO DE LIMPIEZA en m²
Las excavaciones tienen 0.15 m adicionales para la estabilización o concreto de limpieza (concreto pobre)
X 0.15 = 0.06 m²
0.45 X 0.15 = 0.07 m ²
ESTRATEGIA:
CONCRETO EN CIMIENTO CORRIDO CC
SECCIÓN TRANSVERSAL DEL CONCRETO del CC en m² 0.45 X 0.20 = 0.09 m ²

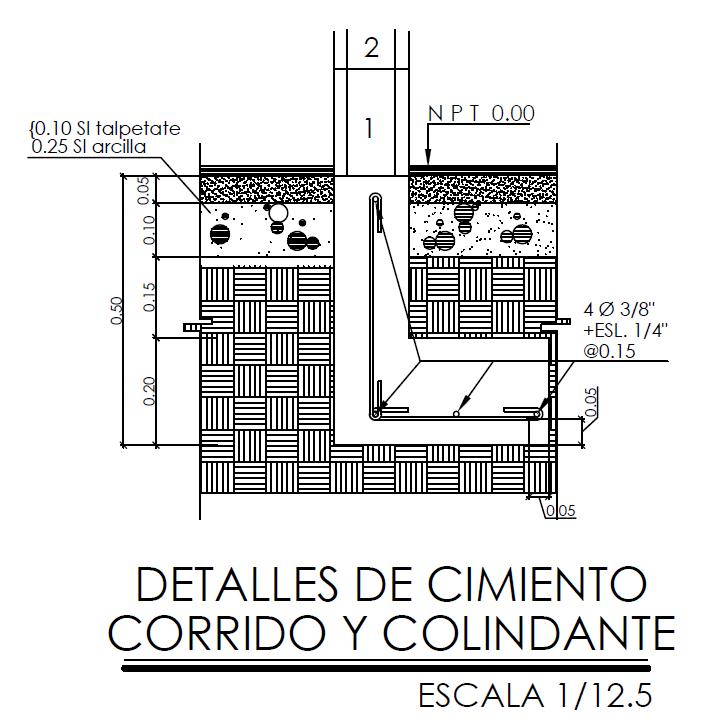

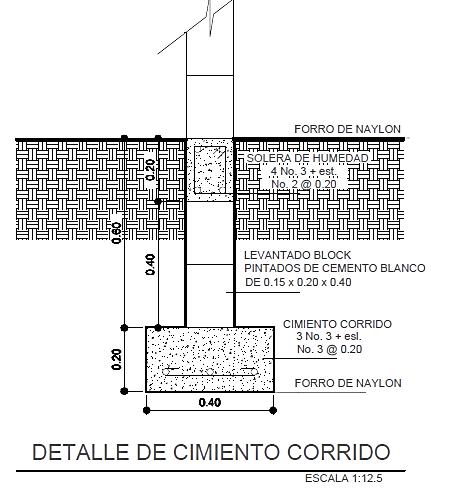

Cimentación corrida. El llamado coloquialmente “caite”

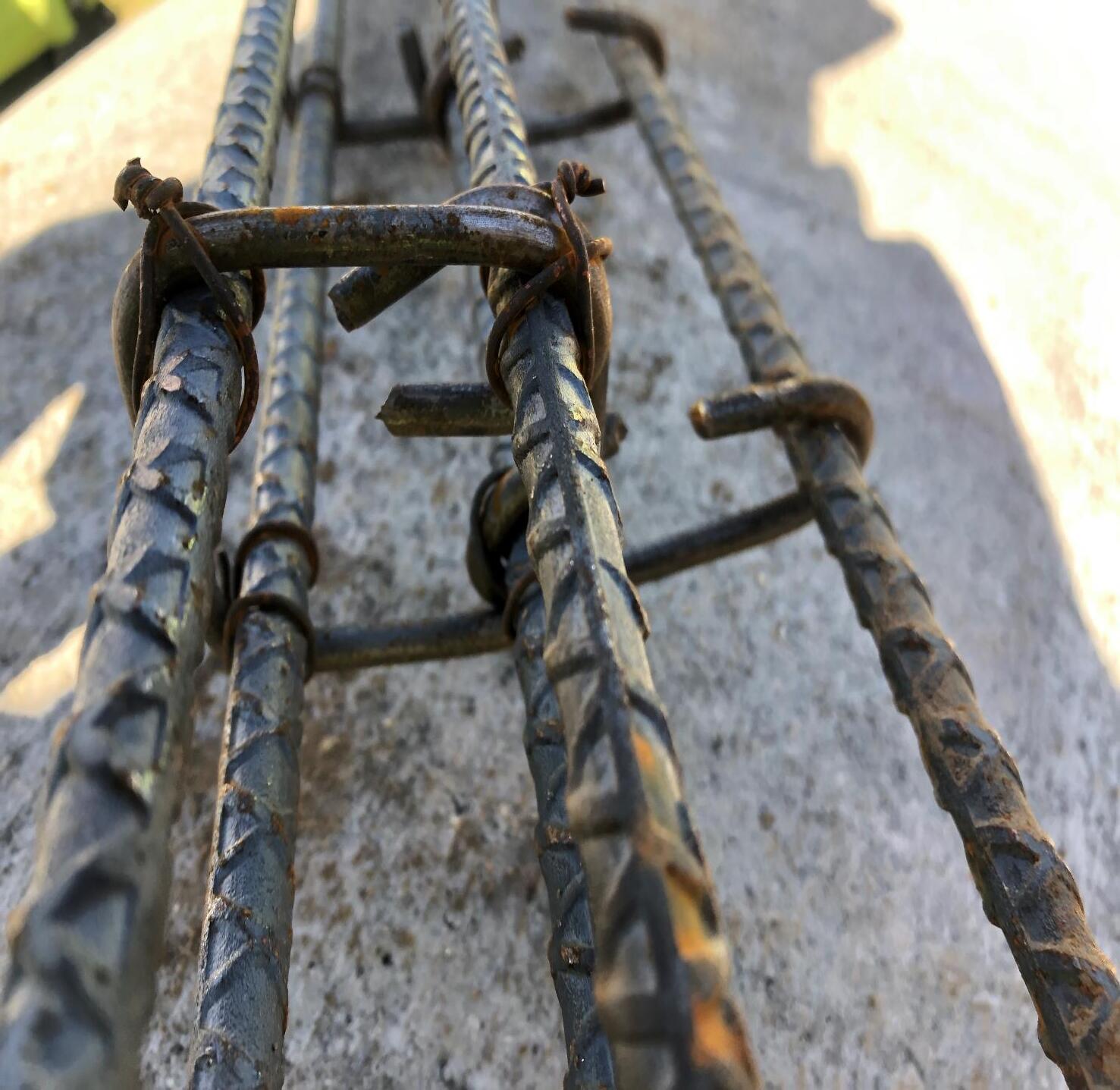

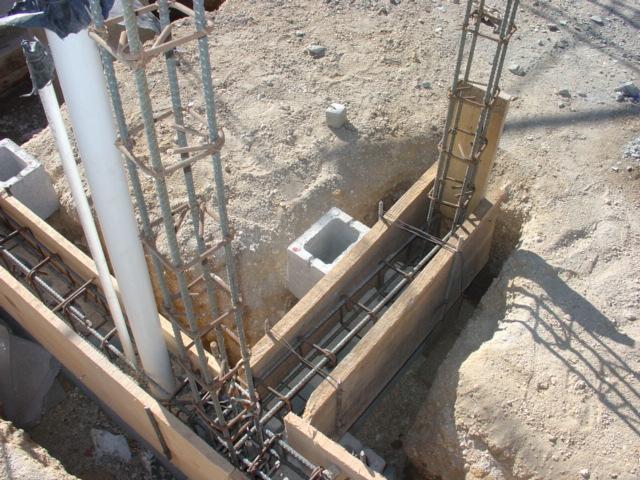

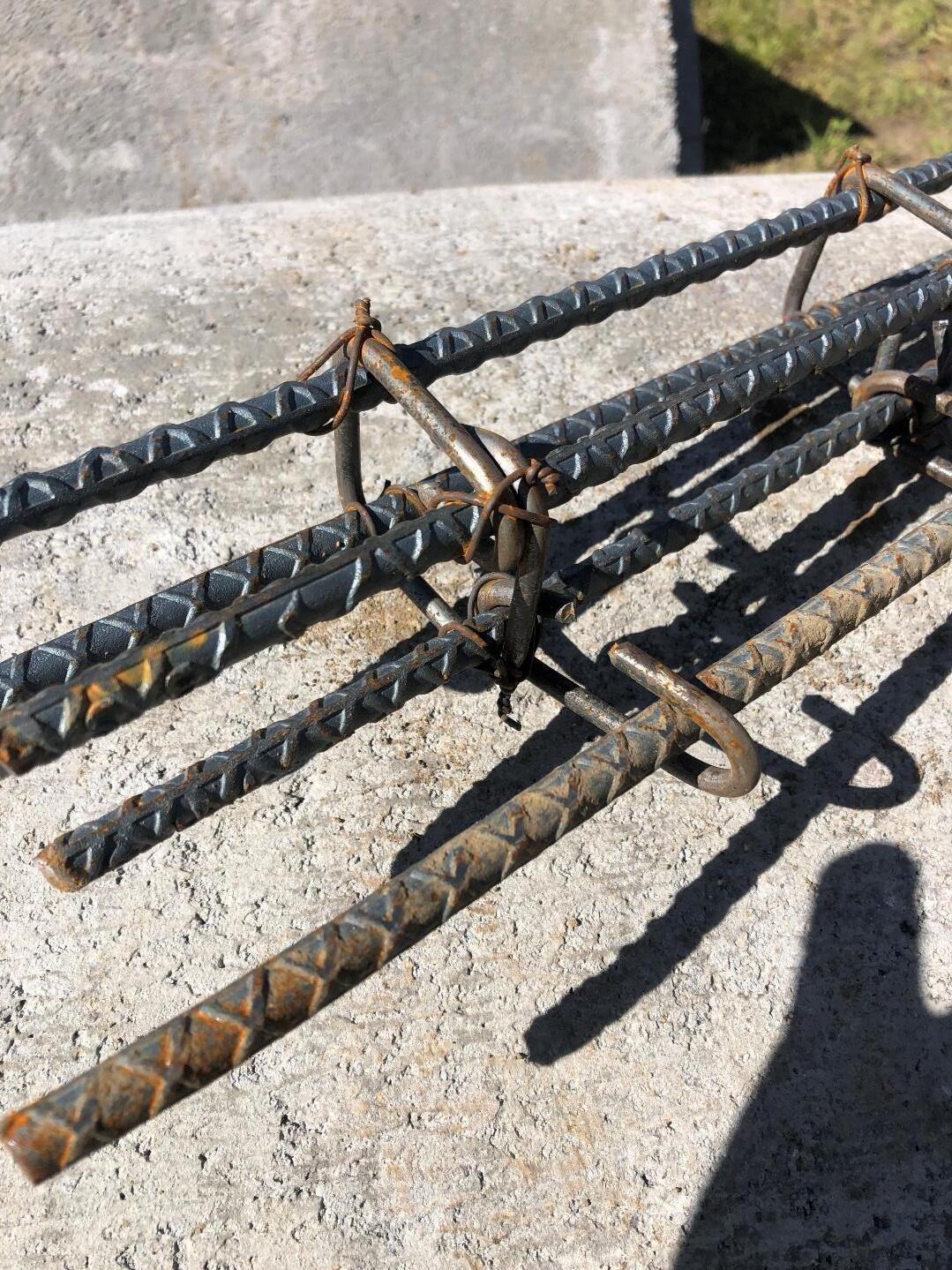

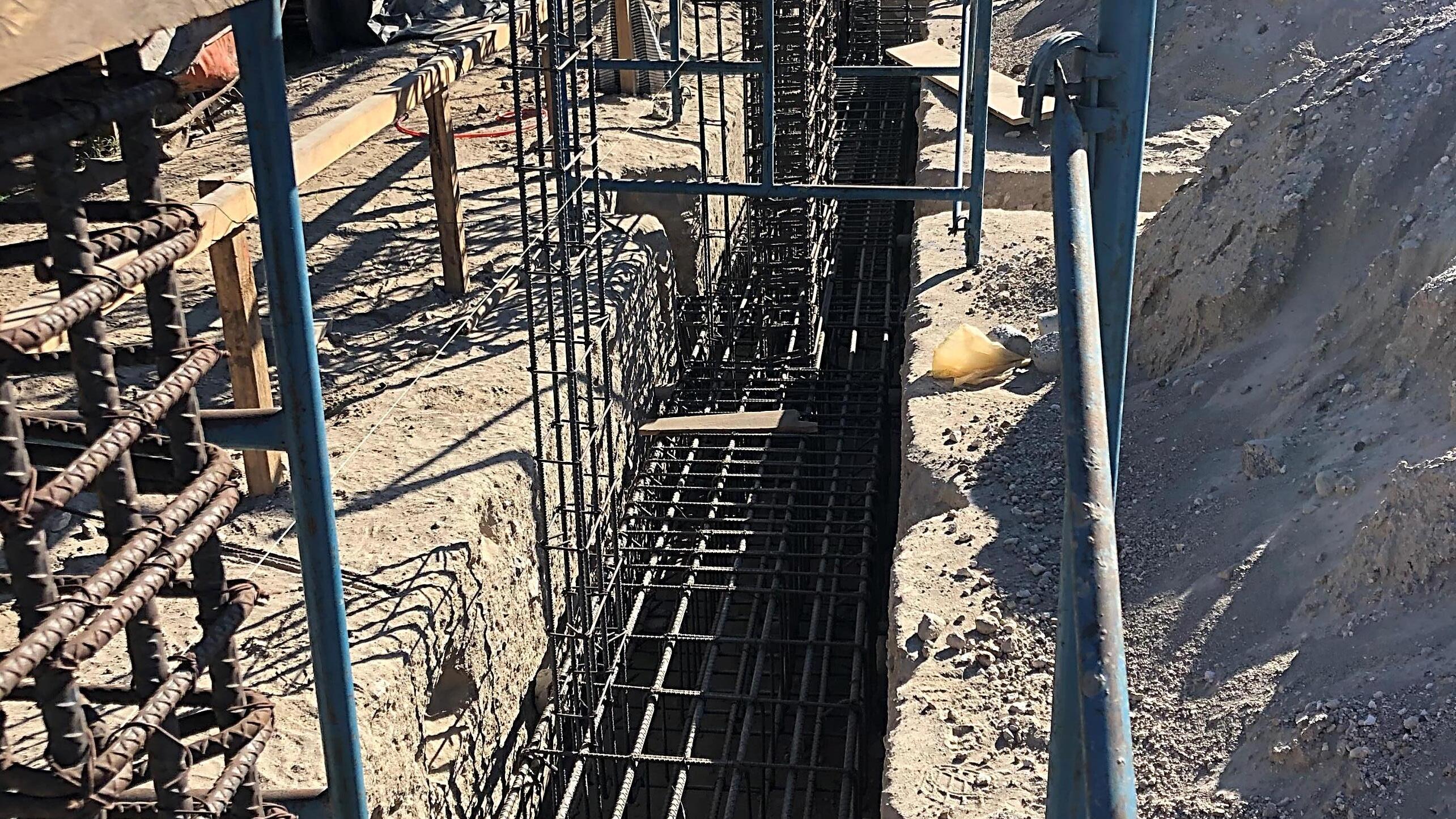

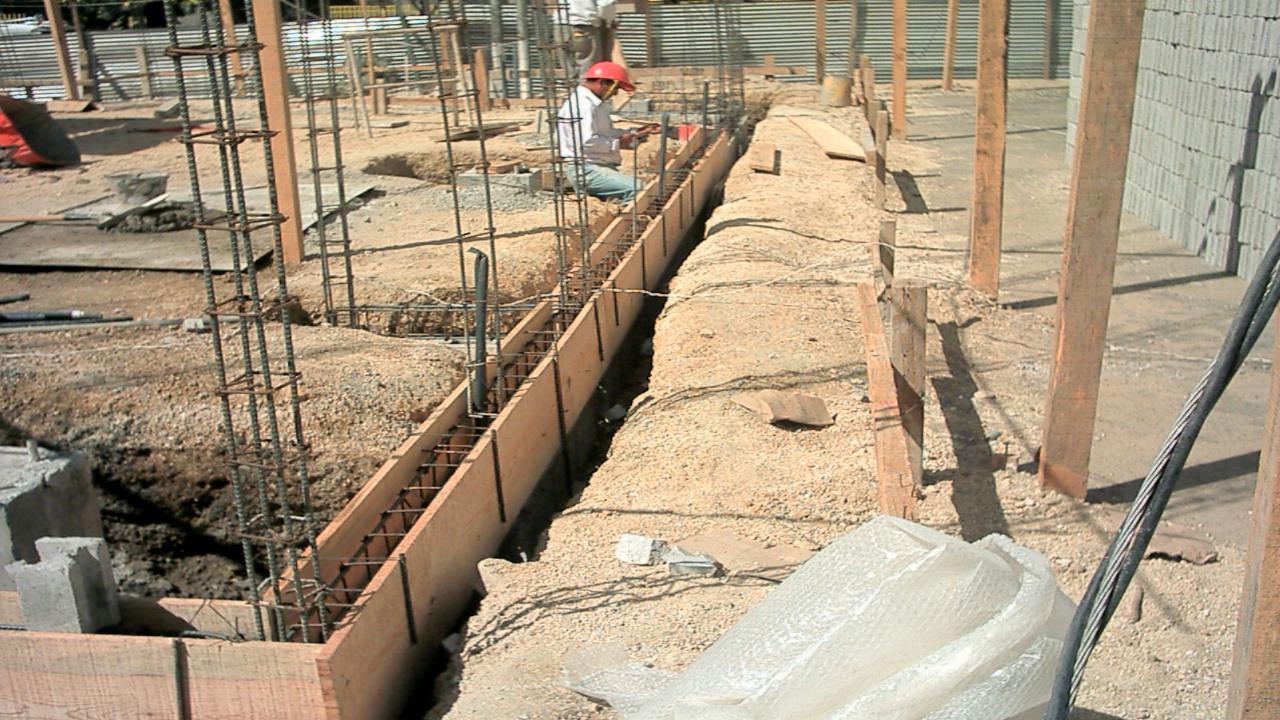

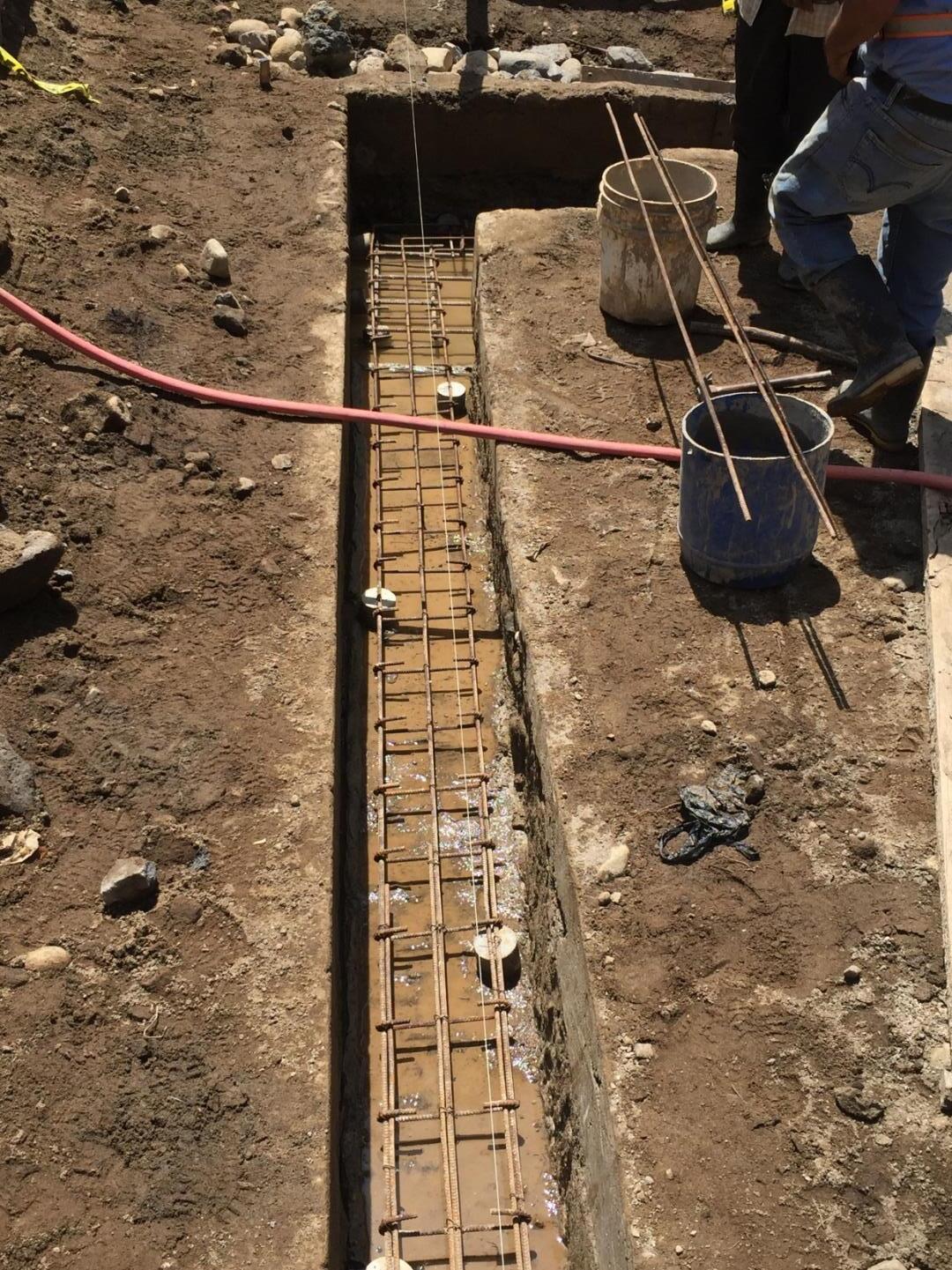

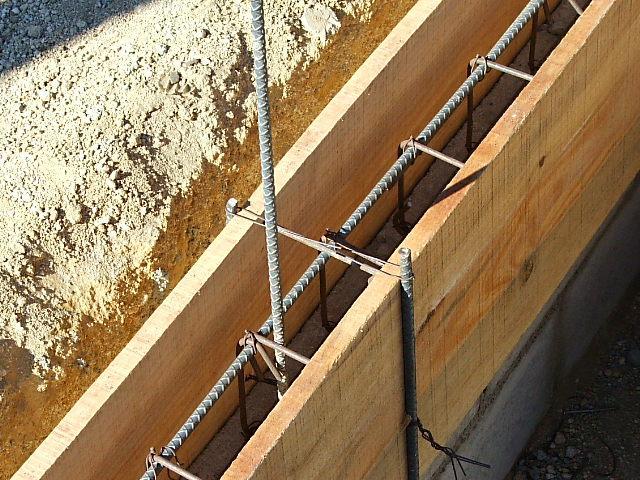

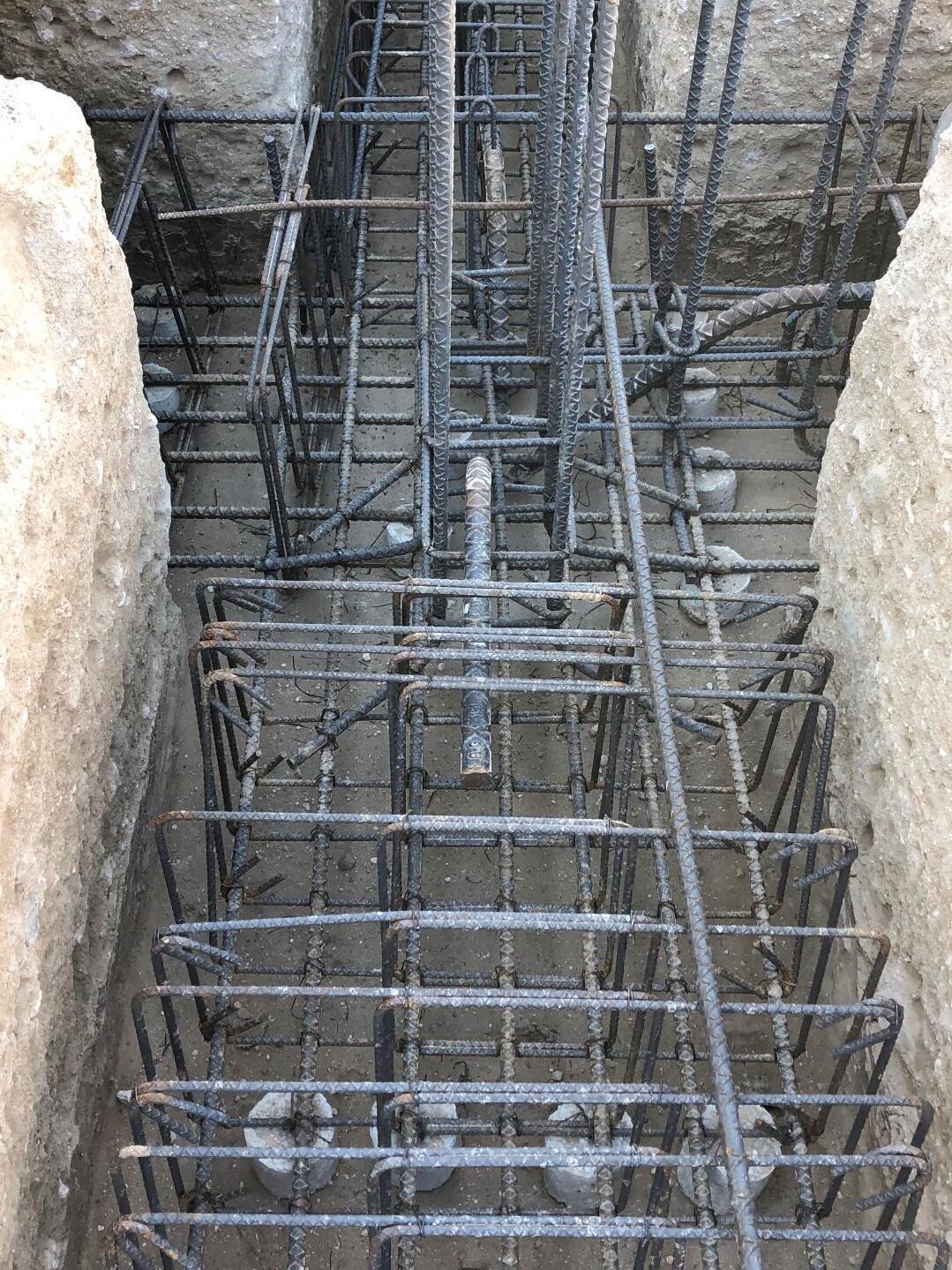

Cimentación corrida. Armaduría.
Elaboración propia. Proyecto en Villanueva 2020.

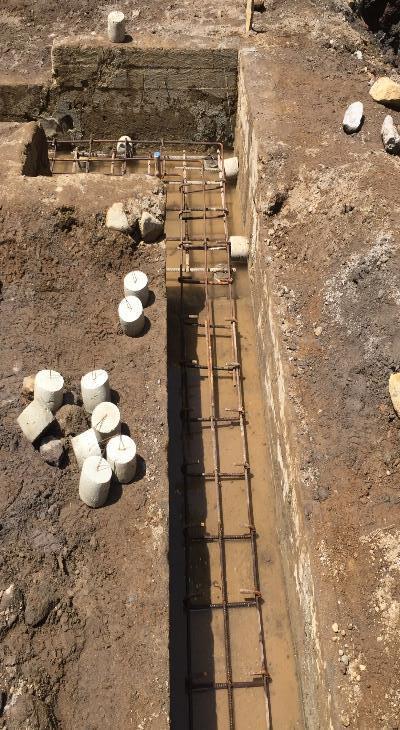

Cimentación corrida. Armaduría.
Elaboración propia. Proyecto en Villanueva 2020.
Cimentación corrida. Armaduría.
Al calcular los rellenos compactados restar también los pequeños volúmenes de las mochetas y columnas. (No restarlos es un pequeño factor de seguridad económico)
Elaboración propia. Proyecto en Villanueva 2020.
Fundición de cimentación corrida.
ESTRATEGIA:
CONCRETO EN SOLERA DE HUMEDAD

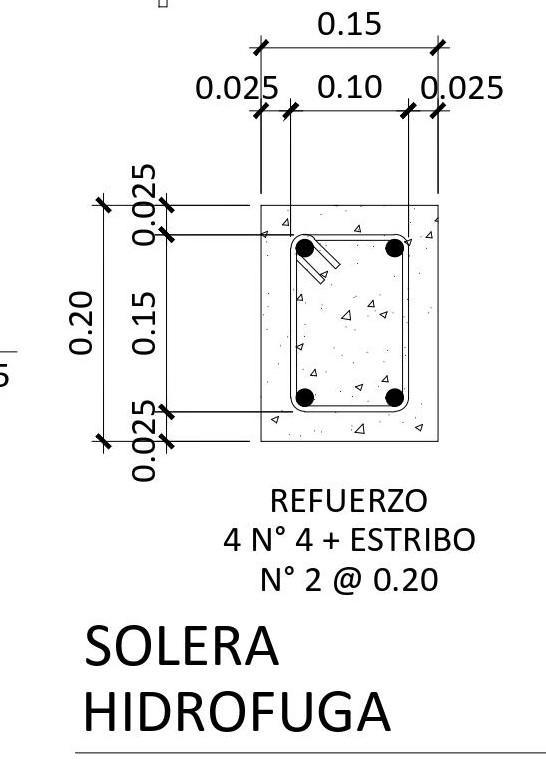

SECCIÓN TRANSVERSAL DE LA SOLERA DE HUMEDAD en m²
x 0.20 = 0.03m²
X 0.20= 0.03 m²
0.15 X 0.20 = 0.03 m ²

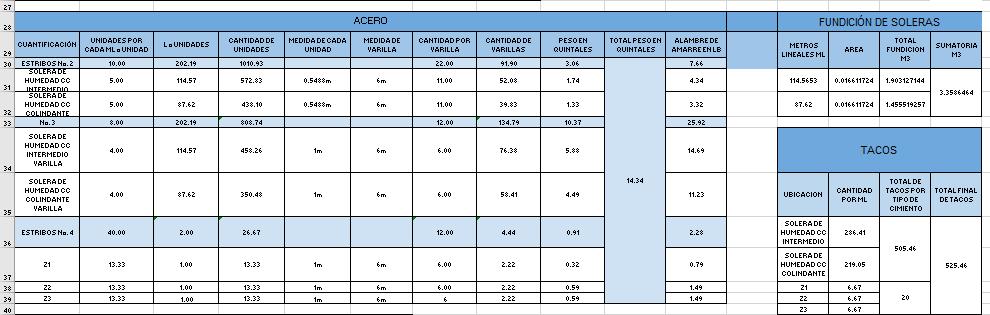

EJEMPLOS DE TRABAJOS DE AÑOS ANTERIORES
ESTRATEGIA:
BLOCKS EN LEVANTADO HIDRÓFUGO
ALTURA DEL LEVANTADO HIDRÓFUGO en m²
Nota: la altura del levantado de zona hidrófuga depende de la pendiente del terreno y puede ser mayor de 0.40m.

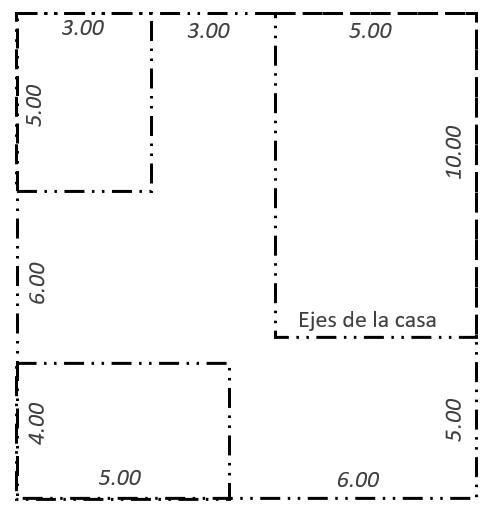

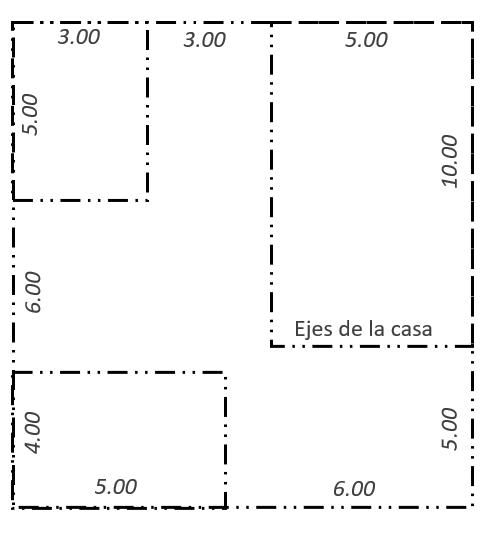

Por ejemplo, si la distancia de todos los ejes es 70m, el área de levantado sería 70 x 0.40 = 28 m² x

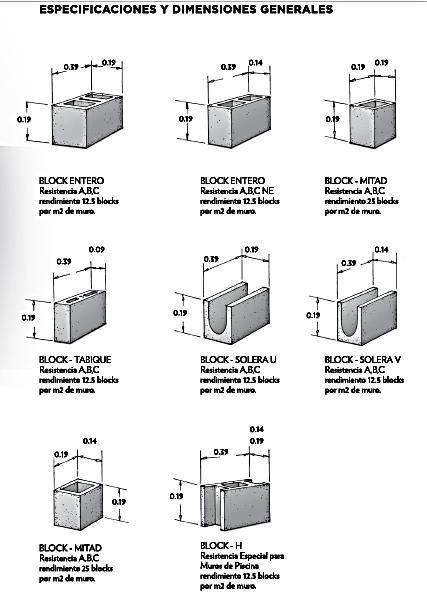

12.5 = 350 blocks de 14x19x39 (si así lo indican los planos) TIPO tal…

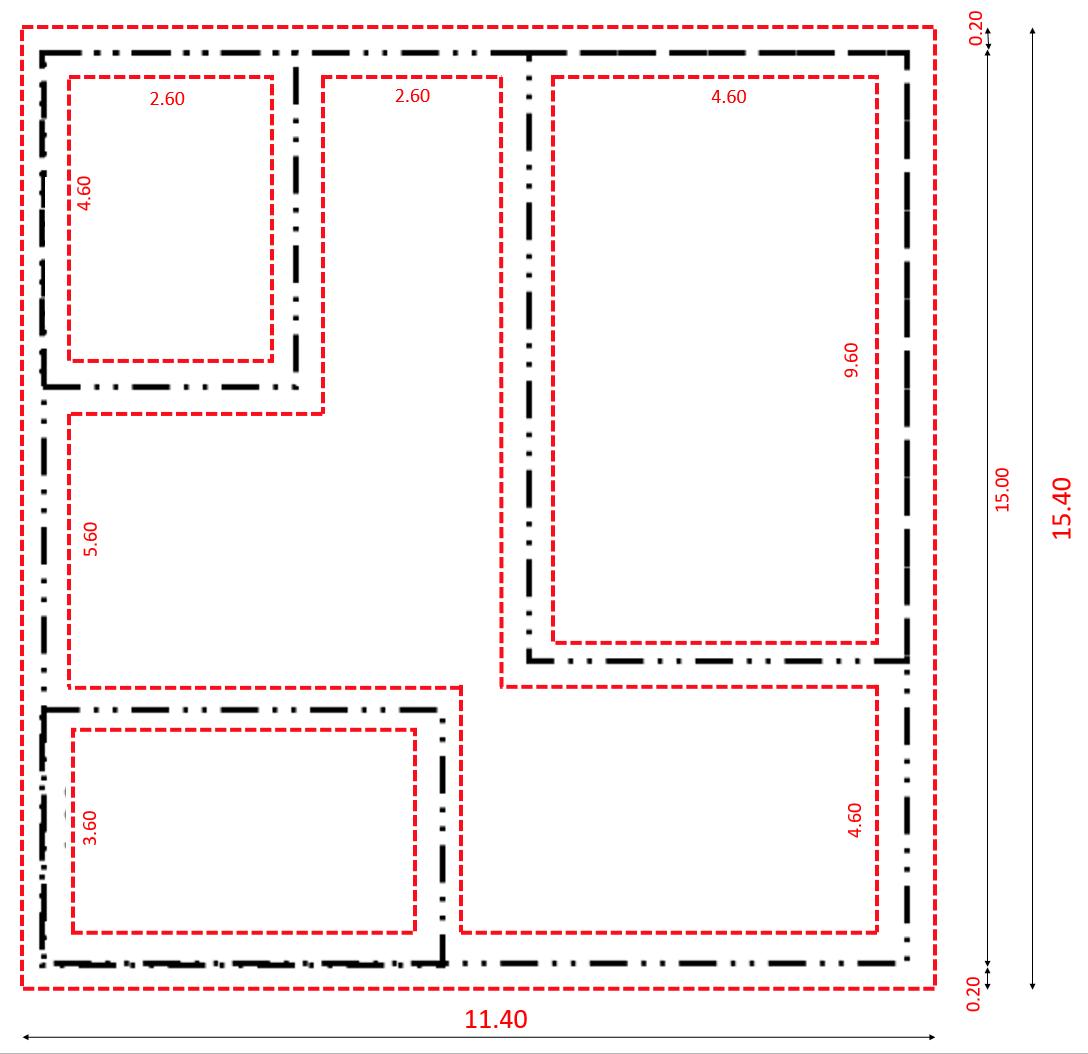

6.00 m
6.00 m con traslape de 0.60 m
6.00 m 0.60 m traslape 5.40 m
Longitud total de acero # 4 longitudinal = 11.40 – 0.15 (rec) = 11.25 m
utilizará 2 varillas completas #4 de 6 metros por punto.
2#4 traslapada 0.60m EN CADA
EJE sobrante de 0.15m por eje
2#4 traslapada 0.60m EN CADA EJE sobrante de 0.15m por eje
2#4 traslapada 0.60m EN CADA EJE sobrante de 0.15m por eje

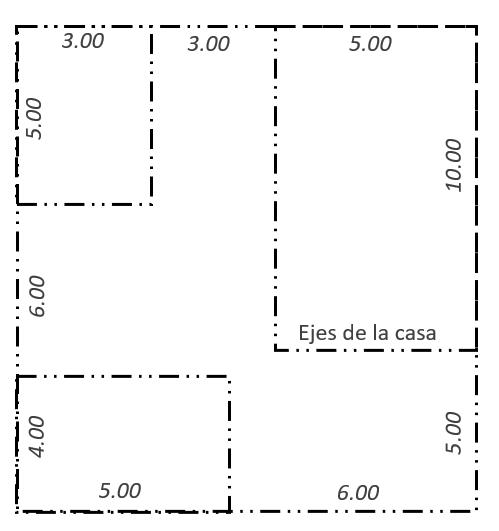

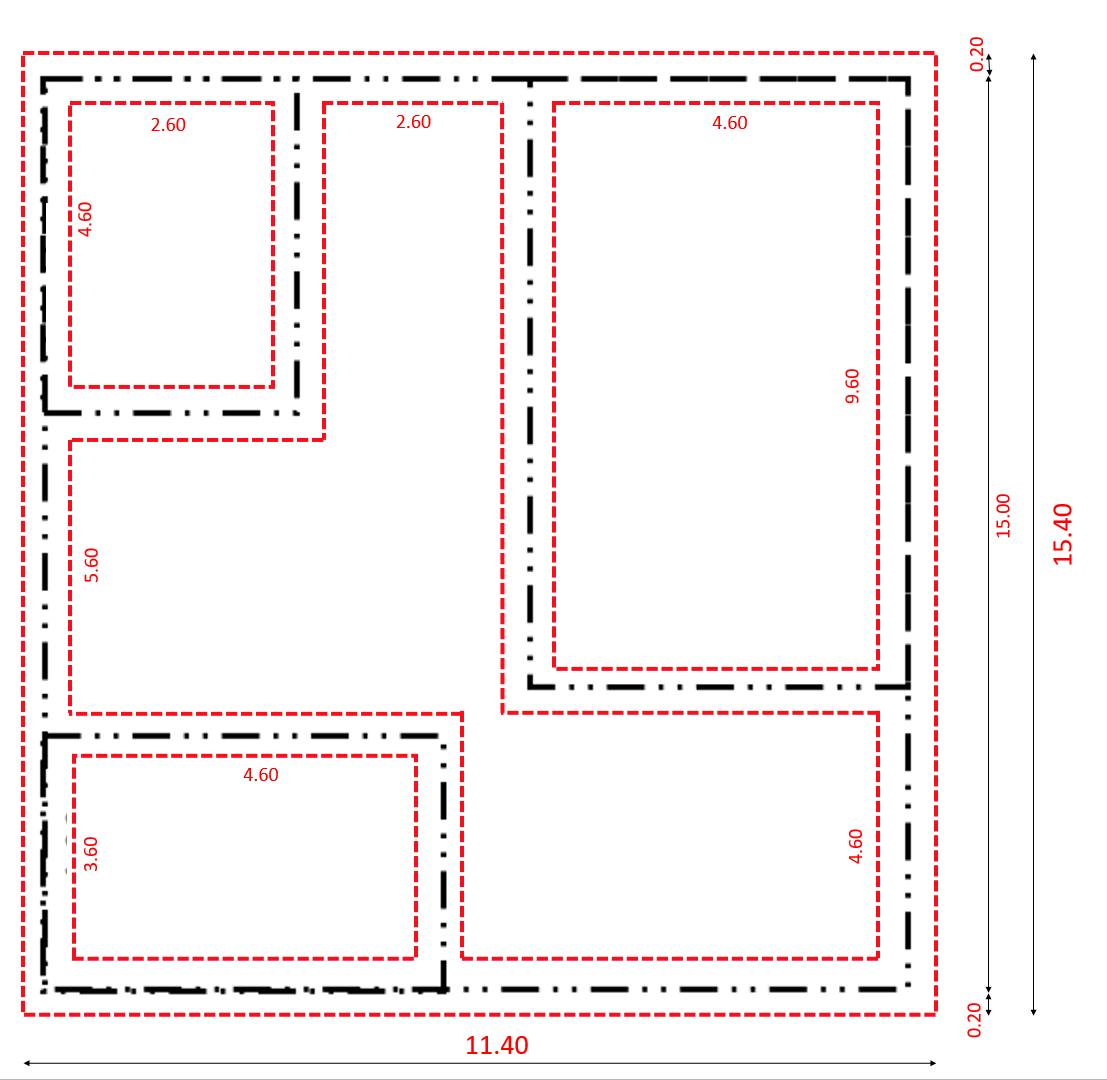

EJE LARGO:
Longitud total de acero # 4 longitudinal = 15.40 – 0.15 (rec) = 15.25 m
utilizara 2 varillas completas #4 de 6 metros por punto.
3#4 traslapada 0.60m EN CADA EJE sobrante de 1.55m por posición
3#4 traslapada 0.60m EN CADA EJE sobrante de 1.55m por posición
3#4 traslapada 0.60m EN CADA EJE
sobrante 1.55m por posición
Longitud total de acero # 4 para eslabones = tomemos una distancia de cimentaciones, ejemplo:

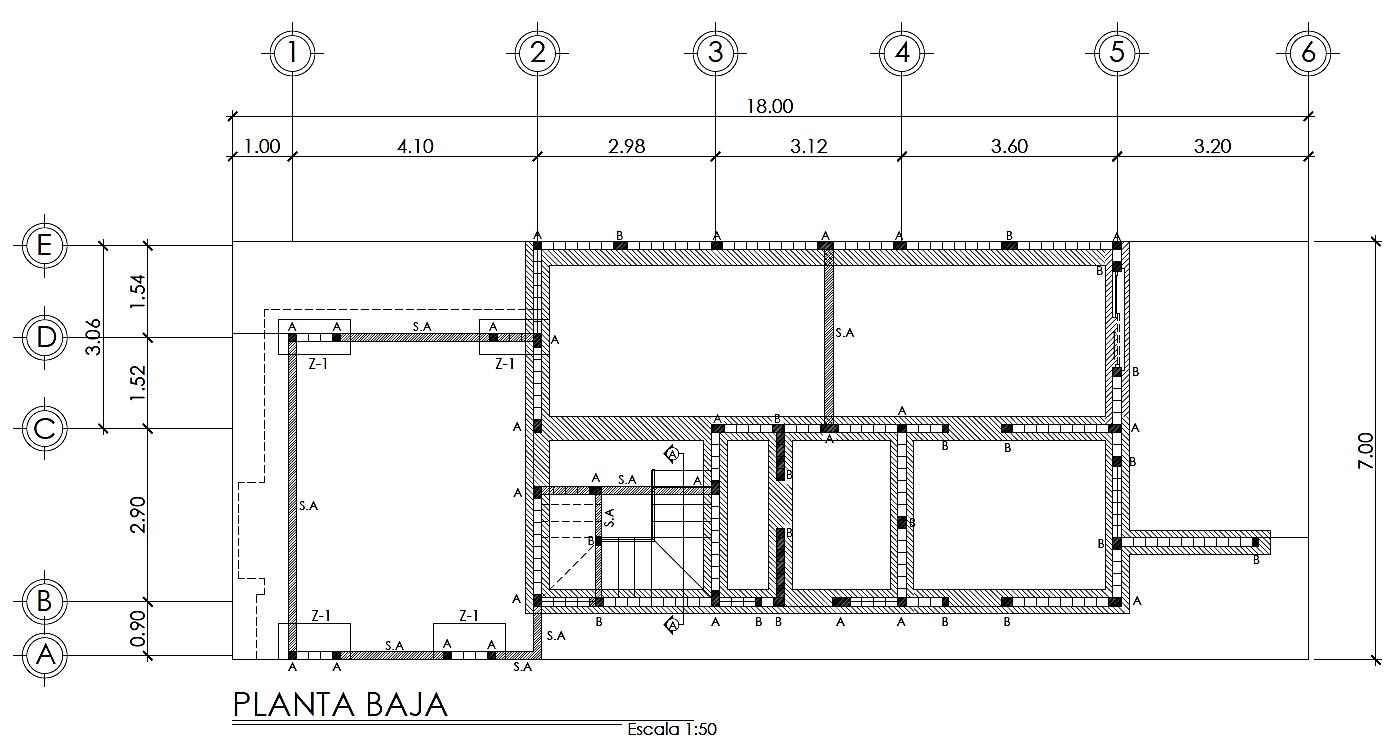

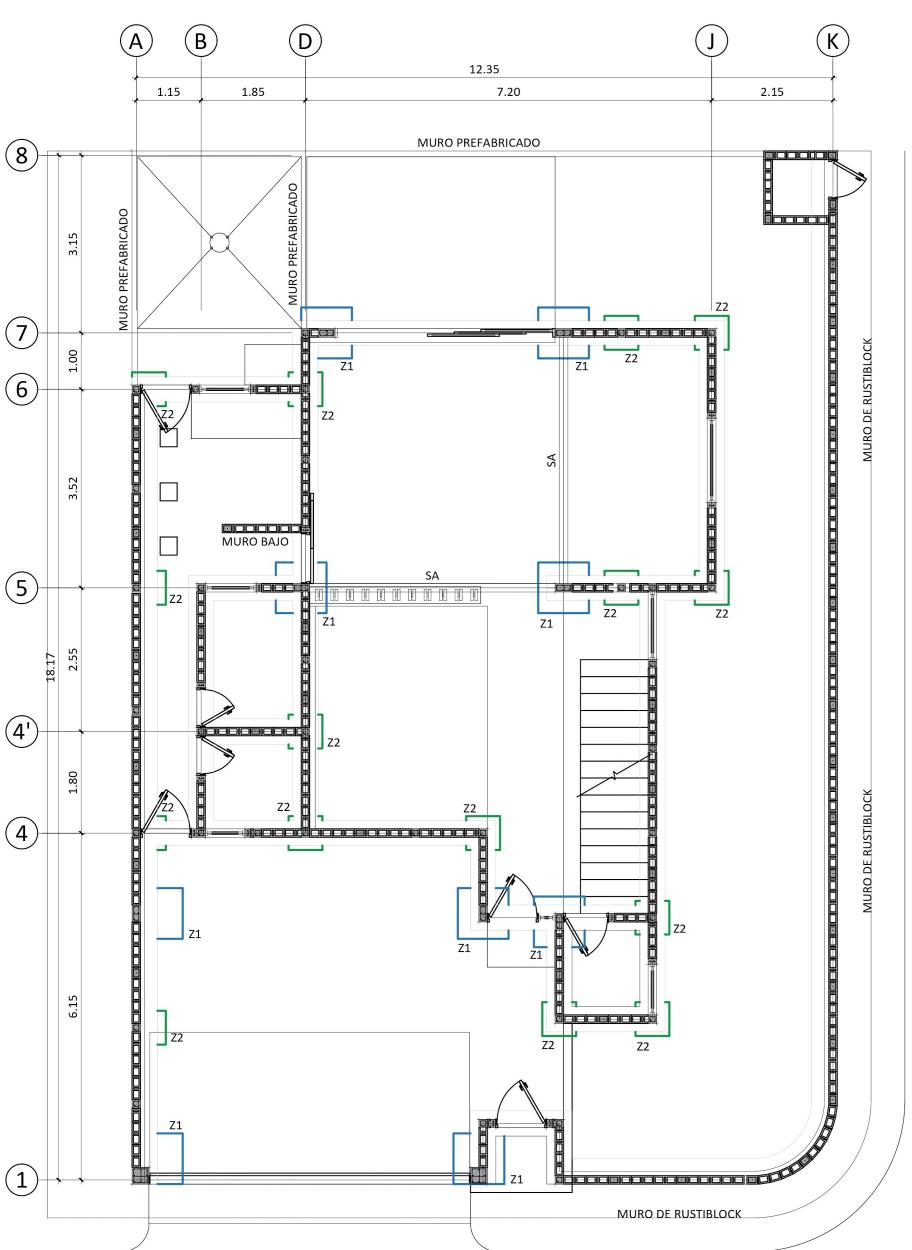

Abran sus planos de Cimentaciones: trabajo en clase
Uso del Excel. Geometría plana. Aritmética básica. Tabla de mezclas. Tabla del acero corrugado de refuerzo. PLANOS.
INSTRUCCIONES:
1. Pase la información de sus planos de cimentación a una PPTX o similar. (Cada elemento en elevación y la planta)
2. Plantee una estrategia de cuantificación – medición de los elementos estructurales de acuerdo a lo que vaya planteando el profesor conforme avance su exposición para:
1) Excavaciones 4) Levantados hidrófugos
2) Concreto de limpieza 5) Impermeabilización de zona hidrófuga
3) Pastilla de concreto 6) Solera de humedad 7) ACERO DE REFUERZO
8) Tacos de recubrimiento (silletas plásticas) 9) Alambre de amarre 10) Rellenos compactados

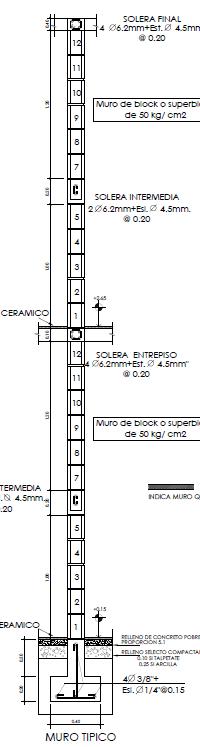

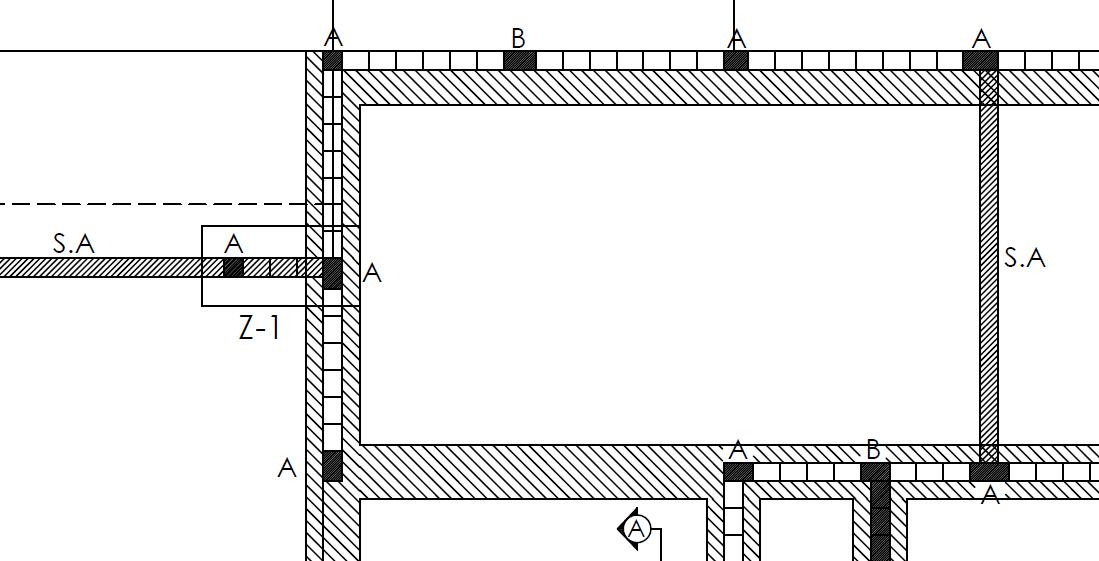

LEVANTADOS HIDRÓFUGOS
(Proyectados a todo lo largo de los ejes de la casa)
