V E R S PA N E N
Op de verticale as zie je de te verspanen materiaalsoorten aangegeven met de codes P t/m S. Deze code zie je op de horizontale as terug in de kwaliteit van het hardmetaal waarmee je kunt verspanen. De afgelezen snijsnelheid geldt voor een bepaalde snedediepte ap en aanzet f. Toerental bepalen met een v-d-diagram
1 000 m/min 630 500 400 315 250 200 160 125
snijsnelheid (v)
100 80 63 50 40
toerental ( n)
2
50 m 0 in - 1 1 60 1 0 25 1 0 00 0 80 0 63 0 50 0 40 0 1 3 10 2,5 16 20 25 1,5 40 50 63 80 100 125 160 200 250 315
Je kunt voor het bepalen van het toerental ook gebruik maken van een v-d-diagram. Zie figuur 9.23. Je bepaalt eerst de snijsnelheid met een tabel. Zie tabel 9.7. Vervolgens bepaal je het toerental aan de hand van de diameter van het werkstuk.
31,5 25 20 16 12,5 10 10
16 25 40 63 100 160 250 400 630 1 000 800 12,5 20 31,5 50 80 125 200 315 mm draaimiddellijn ( d )

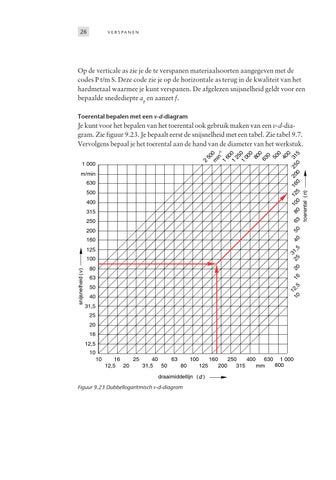

Figuur 9.23 Dubbellogaritmisch v-d-diagram
