Elektrisk och pneumatisk utrustning för servicebilens huvudstruktur
Kp 624 service - Allmän inspektionsrapport
Anslutningspunkt för landström och indikatorlampor.
24V Huvudströmbrytare för huvudstrukturen. Belägen på förarsidan bakom hytten.
3-vägs ventil för att välja tryck för de pneumatiska pumparna från antingen lastbilen eller kompressorn
Spilloljetank. Insamling av spillolja utförs med en pneumatisk pump som är placerad i fordonets serviceområde. En slang ansluten till pumpen är fäst vid rullarna, vilket gör att oljan kan sugas in i tanken. Spillolja kan tömmas med en tappkran placerad i botten av tanken.
Slangvindor på sidan av lastbilen. Kylvätskepåfyllning spillolja fyra oljepåfyllningsmätare.
De pneumatiska pumparna kan få luft antingen från lastbilen eller från kompressorn inne i lastbilen.

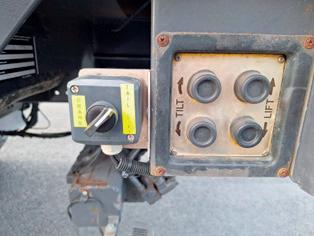

Styrpanel och strömbrytare för bakluckan och kranen.
Strömbrytare för kranen och bakluckan.
Strömbrytaren för trappstegen finns i den cirklade lådan. Dörren måste vara öppen och låst mot väggen innan trappstegen sänks.
Styrbrytare för trappsteg och nödstopp.
Huvudströmbrytare för kranen och bakluckan. Obs! Om du stänger av huvudströmmen från lastbilen behöver du inte använda denna strömbrytare.
Hjälpbatteriladdare. Laddning är möjlig när lastbilen är ansluten till ström eller när generatorn används.
Huvudströmbrytare för hjälpbatterier och gaffeltruckkontakt. Hjälpkablar finns inuti lastbilen.
Hjälpbatterier.
Strömbrytare för de yttre arbetsljusen.
Oljebehållare och deras pneumatiska pumpar.
Säkringarna för huvudstrukturen är placerade inne i lastbilen.
Luftvärmare och dess styrbrytare.
Generatorkontrollbrytare och huvudström.
Inspektion och påfyllning av motorolja.
