SISTEMA ESTRUCTURAL

PROYECTO 2: PARQUE DEL PLASTIMETAL

El sistema se basa en un trama estructural de metal, sistema utilizado para todos los módulos de laplantadetratamiento.

Unodelosfactoresdelaelecciónesquealtérmino desuvidaútil,eledificiopodráencontrarunnuevo uso como equipamiento del parque o desmontarse para volver a utilizar sus componentes, el proyecto cuenta con una envolvente de policarbonato reciclado unificando todo el programa, pues se pretende que desde su sistema constructivo se evidencie el compromiso por el sector y la sensibilización del visitante para lograr una educaciónambiental.

Otrofactoraconsiderarsebasaenlafacilidadque demuestraestematerialparaadaptarseacualquier tipo de tipología de proyectos y aun así ser funcional. El acero es altamente versátil y adaptable, resistente y manejable, auxiliar en la eficienciaenlostiemposdeconstrucción.

1.ZAPATAS

En primer lugar se hacen las zapatas de hormigón armadoquetienecomofuncióntransmitiralterreno las tensiones a que está sometida el resto de la estructurayanclarla.

2.CIMIENTO

Después el cimiento con el mismo material que el delaszapatas.

3.COLUMNAS

Se realiza el anclaje de las columnas de acero sobrelascimentaciones.

4.REVESTIMIENTO

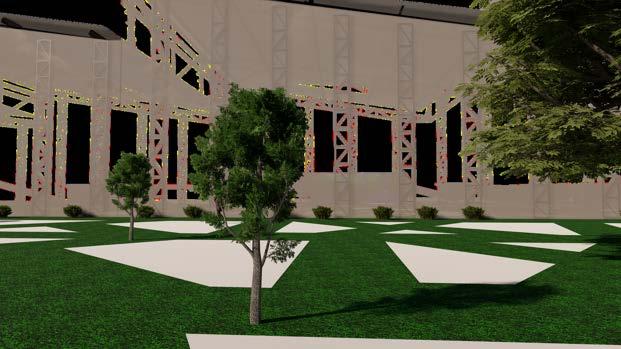

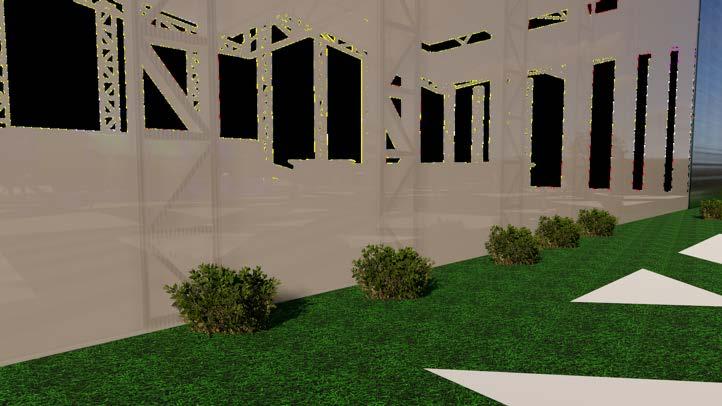

Los muros son placas de policarbonato lo cual permitedesarrollarelproyectodeformaeconómica ademásconaltaresistenciaydurabilidad.

5.VIGAS

Todos los elementos de soporte que se utilizan en la estructura, también están hecho del mismo material que las columnas. La estrategia utilizada en la estructura es la triangulación ya que es una herramientapotentísimapararesolvernuevosretos tecnológicosenelámbitodelasestructuras.

6.CUBIERTA

La cubierta está compuesta por placas de policarbonato,ademásdeltechoverdeelcualesde tipo extensivo ya que estas se utilizan mayormente entejadosconunagranpendiente,sirvecomouna estrategia tanto de ventilación como iluminación natural

Tienecomocaracterísticasquetienehasta15cmde espesor de sustrato, peso saturado entre 50 y 70 kg/m²,tienepocadiversidadvegetal,esmásliviano que otros tipos, apto para grandes áreas, necesita un menor costo de inversión y requiere de un mínimomantenimiento.

Enconclusión,seoptóporlaestructurametálicaya que esta requiere de menor tiempo para la construcción, además este tipo de estructura son menos rígidas, sistemas isostáticos para lograr estructuras hiperestáticas es muy complicado. Debemos añadir que las vigas no pesan, gracias a eso se transportan fácilmente, y no requieren de auto-grúas, etc. El precio de ellas es bastante menoraladehormigón.

Como la planta que estamos proponiendo recolectará residuos como el plástico y el metal, queremos que el edificio represente eso, por ello proponemos que este, este compuesto por los materialesreciclados,esdecirqueestenpresentes elmetalyelplástico.

Como estructura principal del edificio tenemos a la estructura metálica, que representa al residuo reciclado y a su vez por que este es su tiempo es reutilizable, además que el acero tiene múltiples ventajas como por ejemplo la resistencia elevada debidoalaaltaresistenciadelaceroporunidadde peso,ademáslohemposdecidobasandonosenel referente anteriormente estudiado, porque puede cubrir grandes luces como es el de las plantas de reciclaje.

Otromaterialautilizareselpolicarbonato,queeste está representado en los muros, este le da un aspecto de transparencia y representación del residuo,tienecomoventajaslaelevadaresistencia al calor, fue esocgido, ya que dentro de la planta ocurren procedimientos donde se genera calor, asimismotienelaventajaesquetieneunexcelente comportamiento térmico pudiendo llegar a tener valores de transmisión térmica U inferiores a 1,2W/m2, esto quiere decir que tendríamos un ahorroenergético.

Y como utili material a utilizar es el de techos verdes, este punto se explicara con mayor detalle en otro punto, pero este fue escogido porque purifica el aire;Reducción del ruido ambiental interioryexterior,estoesnecesarioparanoalterar el entorno de las personas, también Alarga la vida útildelacubierta.

Tecnolog As Sustentables

Para el punto de energía dentro del Parque del Plastimetal como solución es el uso de paneles solaresfotovoltaicosylaschimeneasecológicas.a Segúnelreferente se propuso la forma estructural de su cubierta, de igual forma se instalarán este recurso qeu es muy util de acuerdo al clima del terreno escogido añadiendo a eso la opción de la chimenea ecologica para mitigar gases contaminantesenelsector.

Comosemencionó,debidoalascaracterísticasde la zona asi como las del propio panel, en primera instancialapracticidadquesueleseresteelemento de energía al momento de ser utilizado, la distribución de la energía viene de acuerdo a la importancia de cada ambiente industrial como pueden ser ciertas maquinarias que se puede proverdeesterecurso.Respectoalfuncionamiento , este viene en relacion a su posición dentro de la escuela,ademásestaubicaciónestratégicaayuda para el mantenimiento y uso de estos paneles. En caso de accidentes, la reposición se da de una manera fácil o en caso de deficiencia, por ello se optaporestaformadeenergía.

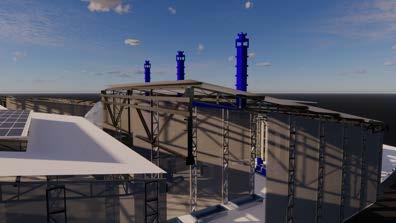

Por otro lado tambien se optó por chimineas ecológicas, debido al proceso de fundición se explusará gases contaminantes y lo que se logra con este chimenea es para eliminar los gases y olores contaminantes que emanará en el proceso de fundición y aleación. se contará con 3 chimeneas para que se pueda distribuir y flitrar de manera uniforme los gases contaminantes para queexpluseungasmenostóxicoenlaurbequese encuentraelParquedelPlastimetal.

Cuando se habla de aguas grises debe tener en cuenta que va a existir una contaminación física, química y microbiológica, las aguas grises en su mayoría son poco biodegradables. Para que un agua residual sea biodegradable es necesario que existanlascondicionesynutrientesadecuadospara quelosmicroorganismosquesevanaencargarde reducir la materia orgánica puedan vivir y reproducirse. El proceso de tratamiento de aguas griseseselsiguiente.

1.- TANQUE CON AGUAS GRISES: Este depósito sealmacenalasaguasgrises.

2.- BOMBA DE SUCCIÓN: Sirve para atraer las aguasgriseshaciaentratamiento.

3.- MEZCLADOR: Herramienta útil para tratar las aguasgrises.

4.-FILTRODEZEOLITAYCARBÓN:Ayudaaque el tratamiento de agua, elimine la mayor cantidad de los sólidos en suspensión con tamaño superior, la filtración por carbón activado se basa en el principio de adsorción, además de ser usado para pulir las aguas, permite eliminar los compuestos volátiles - DESINFECTADOR UV: Elimina el 99.9% de microorganismos como bacterias, patógenos, etc.

5.- DOSIFICADOR DE CLORO: Sirve para el agua tratadaparamantenerlaagualimpiaydesinfectada porunperiododetiempo.

6.- TANQUE CON AGUA TRATADA: El resultado detodoelproceso.
