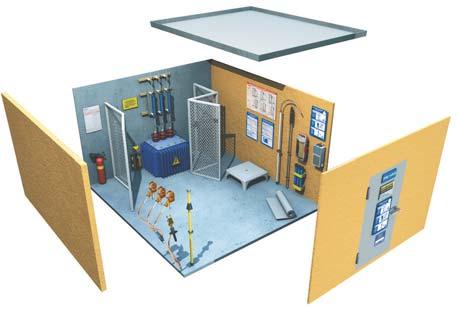

subestación con conductores desnudos

DETECTORES ELECTRÓNICOS DE TENSIÓN PARA USO INTERIOR-EXTERIOR “SERIE COMPACTA”

Tecnología de “cabeza capacitiva”.

Compacto y liviano, funciona en un amplio rango de tensión (10/36 kV).

Control de funcionamiento

Mediante presión sobre el botón TEST: - iluminación parpadeante del diodo electroluminescente ROJO, - activación de la señal sonora (potencia > 60 dB (A) /2 m). Al soltar el botón TEST: - iluminación temporizada de un diodo electroluminescente VERDE. Si se mantiene iluminado, este diodo indica el buen estado de la alimentación. Características - Umbral preciso y estable. - Elevada resistencia al medio ambiente (impactos, vibraciones, humedad). - Resistencia a la temperatura: Clase N IEC-61243-1, utilización: - 25/+55 °C. Utilización en redes de 50 y 60 Hz.

DETECTOR DE TENSIÓN IEC

Detector de tensión conforme a la IEC-61243-1. CC-765 es un verificador de ausencia de tensión electrónica. Elevada resistencia al medio ambiente: impacto, vibración, humedad. Pértiga aislante recomendada: CE-4-21-C o CE-4-21-K.

IEC 61243-1

Referencia Característica

CC-765-55/20* Detector con estuche 5,5 - 20 kV Ø 59 x 270 350 CC-765-3/10* Detector con estuche 3 - 10 kV Ø 59 x 270 350 CC-765-10/36* Detector con estuche 10 - 36 kV Ø 59 x 270 350 CC-765-10/30* Detector con estuche 10 - 30 kV Ø 59 x 270 350

(*) Indique el tipo de fijación al hacer el pedido: C o K. (**) Max de utilización (KV). PARA OTROS RANGOS DE TENSIÓN: CONSULTARNOS.

PÉRTIGA AISLANTE IEC PARA V.A.T. Y PUESTA A TIERRA

Pértiga conforme a la norma IEC 61235.

Referencia

CE-4-21-(*) 90 kV 2 m 1,5

(*) Indique el tipo de fijación al hacer el pedido: C o K.

LOS

^ Equipada con un guardamano.

CC-765-10/30 - C

IEC 62193 (2003)

CE-4-21-C
