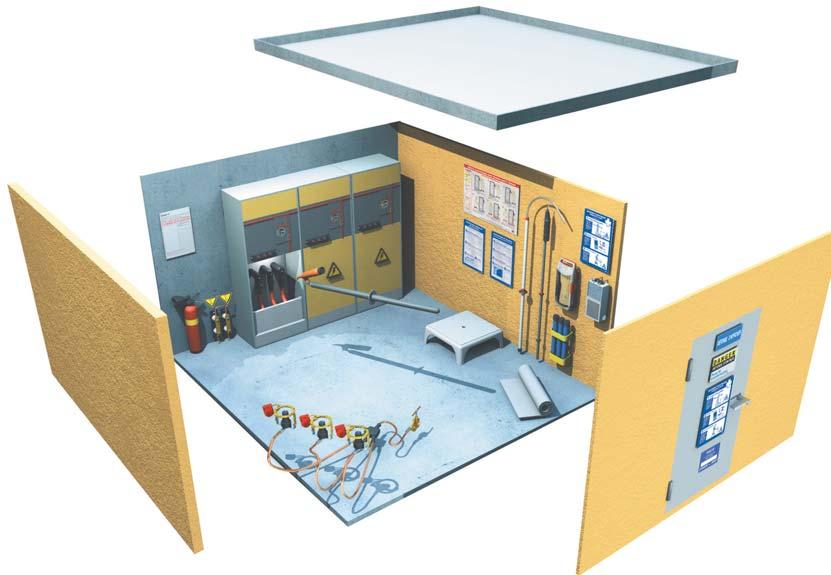

subestaciones con bornas capacitivas

DETECTORES E INDICADORES DE TENSIÓN

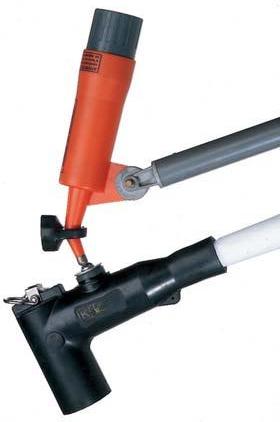

CONTROLADOR DE TENSIÓN PARA BORNAS CAPACITIVAS M.T.

Para verificación de la ausencia de tensión sobre las bornas capacitivas M.T. (para una tensión nominal de 10 - 36 kV). Palpador en forma de “dedo” acodado que permite sacar y volver a colocar los capuchones aislantes de las bornas. Aviso mediante señal sonora y luminosa intermitente. Control de funcionamiento mediante pulsador “TEST” incorporado en el aparato. Estado de alerta permanente: alimentación por 4 pilas de 1,5 V, tipo R-6, con una duración superior a un año. Fijación sobre pértiga aislante mediante terminal universal

Referencia Descripción

CC-151-K El controlador se suministra en estuche rígido junto con las pilas 70 x 100 x 165 mm 4 x tipo LR-6 700

CC-45-K

Pértiga telescópica aislante 45 kV 4 x tipo LR-6 600

DISPOSITIVO PASA-PÉRTIGA

Material plástico moldeado. Se coloca desde el exterior con tres tornillos fijados en una abrazadera de acero.

Referencia

CI-70 Passage

60 mm

0,14
