NORMAGRIFTM

EQUIPOS PARA PUESTA A TIERRA Y CORTOCIRCUITO NORMAGRIFTM ESTÁNDAR (CONDUCTORES DESNUDOS)

Conjunto de unión MT-40

Cortocircuito : trenzas extraflexibles con cubierta de vinilo 40 mm2, L = 0,75 m. Tierra : cable cobre extraflexible con cubierta de vinilo 40 mm2, L = 2 m.

Conjunto de unión MT-70 / MT-70/1

Cortocircuito : trenzas extraflexibles con cubierta de vinilo 70 mm2, L = 1,20 m. Tierra : cable cobre extraflexible con cubierta de vinilo 35 mm2, L = 2 m.

Referencia Icc (kA/1 s) Pértigas Tipo de pinza de CC y torno de tierra

Conjunto de unión

MT-4804 10 MT-830-P 3 pinzas MT-814/2 1 MT-840 MT-40 10

MT-9804 10 MT-830-P 3 pinzas MT-812-C 3 pinzas MT-813-C 3 pinzas MT-814/2 1 MT-840 MT-40 12

MT-8407 14,5 M-95415 * 3 pinzas MT-814/2 1 MT-840/1 MT-70/1 13

MT-8407/1 14,5 M-95415 * 3 pinzas MT-814/3 1 MT-840/1 MT-70/1 13

MT-8807 14,5 M-95415 * 3 pinzas MT-818-C 1 MT-840/1 MT-70/1 12

M-78691

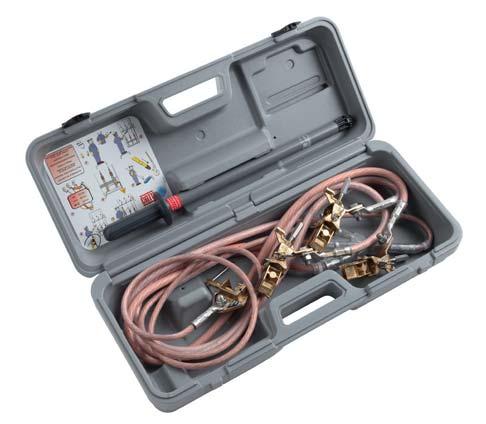

Maletín de plastíco

Equipos suministrados en maletín.* Puede usarse en subestaciones cerradas con seccionadores de tierra internos. Otros casos: usar pértiga MT-830-P. MT-9804

EQUIPOS PARA PUESTA A TIERRA Y CORTOCIRCUITO NORMAFIXTM PARA COLOCAR EN PUNTOS FIJOS ESTÁNDAR

- 3 pinzas de contacto. MT-911-C. - 3 cables de cobre extraflexibles con funda de silicona IEC, L = 0,75 m. - Racor de tierra MT-940. - 1 racor de trifurcación al cable de tierra, L = 2 m. - Pértiga aislante telescópica, 3 tramos.

Referencia Icc (kA/1 s) Pértiga Tipo de pinza de CC y torno de tierra

MT-904-C 10

MT-830-P desplegada 1,5 m retractado 0,64m 3 pinzas MT-911-C 1 MT-940

Conjunto de unión

MT-40 5,25 Bolso impermeable.

Accesorios

Referencia Descripción

MT-940 Con conector TO-08 para cable 25mm2

MT-940/01

Con conector TO-10 para cable 40mm2 MT-940/02 Con conector TO-14 para cable 70mm2 MT-961/1 Borna roscada para fijación en vástago roscado M 12 x 20 MT-961/2 Borna roscada para fijación en vástago roscado M 12 x 35 MT-940 MT-961

MT-830-P
