Detectores electrónicos

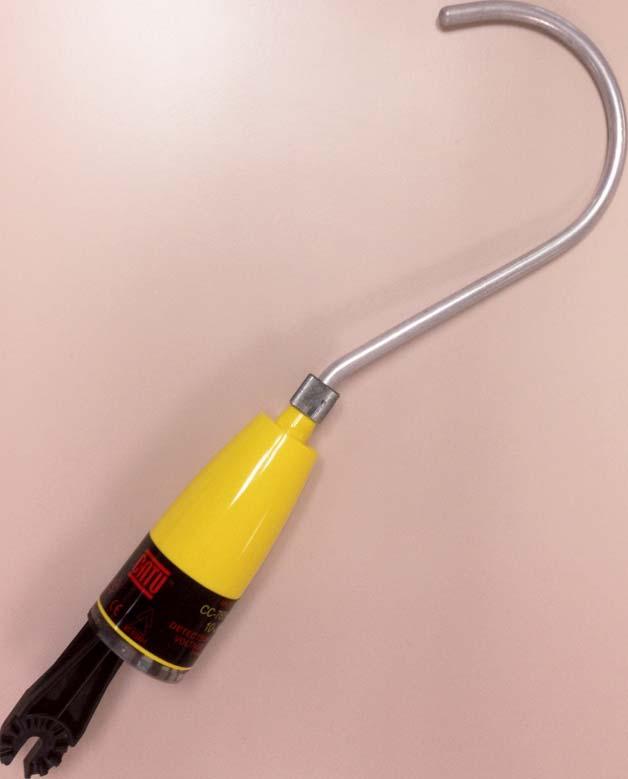

DETECTORES ELECTRÓNICOS DE TENSIÓN, “SERIE COMPACTA”
Nueva tecnología “de cabezal capacitivo”
Al ser compacto y liviano, permite: - un mayor campo de tensión (44/132kV),
Control de funcionamiento
Al pulsar el botón TEST: - encendido intermitente del diodo ROJO, - emisión de la señal acústica. Después del TEST: - el encendido temporizado de un diodo indicador VERDE. Al permanecer encendido, este diodo indica el buen funcionamiento de la alimentación.
Características
Tensión de umbral precisa y estable. Alta resistencia al medio ambiente (impactos, vibraciones, humedad). Resistencia a la temperatura: Clase N (norma IEC-61243-1), uso: -25/+55°C. Utilización en redes de 50 y 60 Hz. El electrodo de contacto (en forma de gancho) está atornillado al cuerpo del detector y se puede cambiar fácilmente. El producto se entrega en estuche protector. Con pilas y 2 electrodos de contacto. Caja robusta en termoplástico. Peso del detector: 350 g. Dimensiones del detector: Ø 59 x 270 mm Presencia de tensión indicada por : - un diodo electroluminescente ROJO intermitente (fuerte luminosidad: más de 20 m en iluminación directa), - una señal sonora cadenciada (potente > 60 dB (A) /2 m. Los electrodos de contacto se ensamblan en la caja mediante un simple atornillado y por ello son fácilmente intercambiables.
LOS
Indicación luminosa visible en 360°.
Referencia
CC-765-44/132* (tensiones nominales entre fases)
44 - 132 kV
Electrodo de contacto
Ø 200 mm
IEC 61243-1SUPP
K C

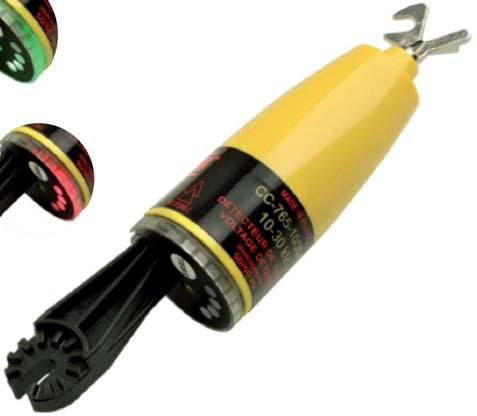

Pieza de fijación para pertiga :
CC-765-44/132-C 6 caras 12 mm, para pértigas de extremo hexagonal C. CC-765-44/132-K universal dentado, para pértigas de extremo universal K. Pértiga aconsejada: serie CE-4-21, CE-75.
Color de la carcasa type 6 LR 61
9 V -25/+55 C° 0,35
(*) Indique el tipo de acoplamiento al hacer el pedido: C o K. Para otro tipo de tensión, consultarnos.
DETECTOR DE TENSIÓN PARA UTILIZACIÓN EXTERIOR
Umbral preciso y estable. Insensibilidad a las tensiones inducidas. Carcasa robusta en policarbonato que protege el verificador contra choques, vibraciones y humedad. Alojamiento y circuito electrónico de desmontaje rápido. Doble señalización. La presencia de tensión en la red se indica mediante: - 4 diodos electroluminescentes intermitentes de color ROJO de alta luminosidad (más de 50 m en iluminación directa), - señal sonora interminente : 60 dB (A)/2 m. Los Verificadores CC-265 viene con 3 adaptadores para pértica aislante : W: 6 caras de 20 mm, C: 6 caras de 12 mm, K: dentado universal.
Carcasa robusta en policarbonato de color, según modelo Control de funcionamiento por presión sobre pulsador TEST: se efectúa en todas y cada una de las partes activas del detector, a dejar de presionar sobre el pulsador TEST.
2 diodos VERDES permanecen encendidos e indican el buen estado de la alimentación. Se apagan cuando se encienden los 4 diodos ROJOS que indican la presencia de tensión.
IEC61243-1
CC-265-60/90
THE
Indicación luminosa emitida en 360°. Utilización bajo la lluvia. Adaptador amortiguador de choques.
Adaptador para pértiga aislante
Suministrado con 3 adaptadores Desomntables para su susitucion en caso de rotura
K C
CC-265-60/150
Referencia IEC61243-1 edición 2 (tensiones nominales entre fases)
CC-265-44/132-(*) CC-265-60/90-(*) CC-265-60/150-(*) CC-260-60/235-(*) CC-265-90/225-(*) CC-265-120/245-(*)
44 - 132 kV 60 - 90 kV 60 -150 kV 60 - 235 kV 90 - 225 kV 120 - 245 kV
CC-260-132/380-(*) CC-260-150/420-(*) CC-265-225/420-(*)
132 - 380 kV 150 - 420 kV 225 - 420 kV
CC-260-225/550-(*)
225 - 550 kV CC-265-315/765-(*) Coming soon 315 - 765 kV
Electrodo Color de la caja
Ø 120 mm Ø 120 mm Ø 120 mm Ø 120 mm Ø 120 mm Ø 200 mm Ø 200 mm Ø 200 mm Ø 200 mm Ø 200 mm Ø 200 mm
type 6 LR 61
9 V -25/+55 C° 0.65 9 V -25/+55 C° 0.65 9 V -25/+55 C° 0.65 9 V -25/+55 C° 0.65 9 V -25/+55 C° 0.65 9 V -25/+55 C° 0.65 9 V -25/+55 C° 0.65 9 V -25/+55 C° 0.65 9 V -25/+55 C° 0.65 9 V -25/+55 C° 0.65 9 V -25/+55 C° 0.65
Se suministra con une moderna maleta de transporte, ligera y resistente a impactos. (*) Precisar el tipo de terminal : C or K
