Equipos de puesta a tierra y en cortocircuito
PINZAS MANIOBRABLES MEDIANTE PÉRTIGAS AISLANTES
Cuerpo en aluminio, tornillería con rosca trapezoidal. Anillos elásticos intercalados en el sistema de apriete, asegurando una protección en el caso de choque electrodinámico. Pinzas maniobrables mediante pértigas aislantes serie CM-6.
MT-731-E MT-732-E MT-734 MT-735-H MT-737-H
Pinzas maniobrables
MT-732-A MT-731-A MT-732-B MT-731-B MT-732-E MT-731-E MT-732-H MT-731-H MT-734 MT-735 MT-734-A MT-735-A MT-734-B MT-735-B MT-734-E MT-735-E MT-734-H MT-735-H
Referencia
MT-731-(*) MT-732-(*) MT-734-(**) MT-735-(*) MT-737-H
Icc (kA/1 s)
Conexión Cable cobre ** Ø (mm) Vástago roscado
40 200 x 200 x 50 150 mm2 max. 45 mm M 12 Ø 5-60 1 450
40 200 x 200 x 50 150 mm2 max. 45 mm M 12 Ø 40-120 1 450
40 145 x 125 x 52 150 mm2 max. 40 mm 40 178 x 175 x 60 150 mm2 max. 40 mm M 12 Ø 5-40 900 M 12 Ø 15-60 1 450
40 240 x 200 x 55 150 mm2 max. 40 mm M 12 Ø 20-120 1 350
Colocación de las pinzas MT-735 y MT-734 mediante el gancho MT-717-3-B.
(*) Precisar el tipo de acoplamiento : A - B - E - H. (**) Precisar el tipo de acoplamiento : B - E - H. ** Otra sección de cables, consultar pág. 165 - 166.

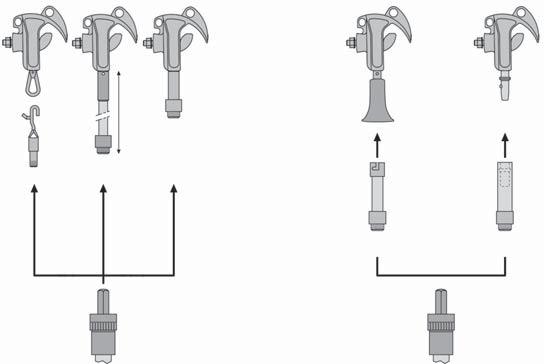

Conexión directa. Conexión mediante adaptador.
CI-3-E CI-3-H
CM-6 CM-6

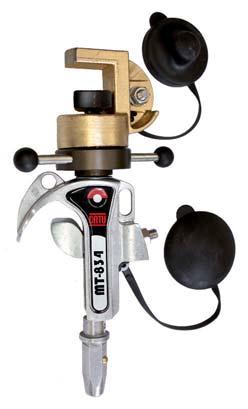

APE es un sistema de puesta a tierra provisto de enclavamiento entre el torno de tierra y la pinza. Para colocar en el orden (torno y pinza) y retirar (pinza y torno), sin riesgo.
Torno de tierra.
IEC 61230
Pinza para líneas
LOS
Varilla de apriete.
Control por sistema patentado con más de 30.000 combinaciones diferentes. Fácil de colocar y retirar, sin necesidad de accesorios adicionales. Desbloqueo al alcanzar el par de apriete recomendado para asegurar la corriente de cortocircuito. Seguridad del sistema (no se puede desbloquear sin la pinza correspondiente).
Pinza.
Pinza para subestación
Capuchones de protección imperdibles.
UNA REFERENCIA INCLUYE 1 CONJUNTO DE 3 PINZAS/TORNO PARA INSTALACIÓN SOBRE LAS 3 FASES.
Referencia Icc (kA/1 s) Utilización Embudo Vástago Connexion Vástago roscado
MT-834-H 40 Subestación H hexagonal largo 38 mm M 12 360 x 200 x 85 MT-834-E 40 Subestación E bayoneta largo 38 mm M 12 360 x 200 x 85 MT-834-T 40s Subestación T bayoneta largo 38 mm M 12 360 x 200 x 85 MT-835-H 40 Subestación H hexagonal largo 38 mm M 12 390 x 200 x 85 MT-835-E 40 Subestación E bayoneta largo 38 mm M 12 390 x 200 x 85 MT-835-T 40 Subestación T bayoneta largo 38 mm M 12 390 x 200 x 85 MT-837-H 40 Subestación H hexagonal largo 38 mm M 12 470 x 220 x 85 MT-837-E 40 Subestación E bayoneta largo 38 mm M 12 470 x 220 x 85 MT-837-T 40 Subestación T bayoneta largo 38 mm M 12 470 x 220 x 85
MT-934
40 Subestación Líneas largo 38 mm M 12 360 x 200 x 85
MT-935
40 Subestación Líneas largo 38 mm M 12 390 x 200 x 85 5 - 40 5 - 40 5 - 40
3,2 3,2 3,2 15 - 60 3,48 15 - 60 3,48 15 - 60 3,48 20 - 120 3,88 20 - 120 3,88 20 - 120 3,88 5 - 40 3,2 15 - 60 3,48
PÉRTIGAS AISLANTES DE PUESTA A TIERRA Y EN CORTOCICUITO
≥ 95 MM2
Elementos de serie CM-6. Utilización : sin lluvia. Utilización recomenda con cables ≥ 95 mm2 . Permiten constituir una pértiga de gran longitud soportando sin arquearse las puestas a tierra y en cortocircuito con cables de grandes secciones (racores metálicos de alta resistencia mecánica).
IEC61235
Referencia
CM-6-15 1,5 m CM-6-20 2 m
CM-6-25 2,5 m CM-6-30 3 m 47
47
47
47 2,4 3,2 4
4,8 Ejemplo de montaje de las pinzas en la pértiga
TORNOS DE TIERRA PARA SUBESTACIÓN Y LÍNEA
De bronce cupro-aluminio.
CM-6-15 CM-6-20 CM-6-25
MT-843 MT-847 MT-843-P MT-852 MT-853
Referencia Homologación Icc Utilización Conexión Ø (mm)
MT-843 EDF-SPS N°C 344 40 kA/1 s Subestación/Línea Agujeros: Ø 12,5 45 x 106 x 165 Ø 6 -25 0 - 35 0,95
MT-843-P EDF-SPS N°C 344 40 kA/1 s Subestación 3 agujeros : Ø 12,5 45 x 106 x 165 Ø 6 -35 0 - 35 0,95 MT-847 EDF-SPS N°C 344 25 kA/0,5 s Línea Agujeros: Ø 13 45 x 106 x 170 0 - 30 1,00 MT-852 EDF-SPS 18.431 A 63 kA/0,5 s Subestación Agujeros: Ø 13 70 x 125 x 155 Punto fijo 1,40 MT-853 EDF-SPS 18.431 A 40 kA/0,5 s Subestación Agujeros: Ø 13 65 x 130 x 135 Punto fijo 1,00
CABLES DE COBRE
Cables extra-flexibles trenzados con multi-hilos de cobre. Suministrado por metros con un mínimo de 5 metros. Disponibles con funda de vinilo (A) o funda de silicona (B**)
