Pértigas de descarga estática

Next Article
NORMAGRIFTM

NORMAGRIFTM

PÉRTIGA DE DESCARGA ESTÁTICA

Campo de utilización :

Descargador estático a tierra de media tensión.

Características :

•Para utilización en líneas de media tensión de hasta: 33 kV. •Tubo naranja aislante de Ø 39 mm hecho de fibra de vidrio epóxica y de acuerdo con la norma IEC 60855. •Equipado con 6 m de cable de cobre de una sección de 6 mm², aislado con PVC. •Guardamano de longitud de 0.65 m •Punta de contacto de aleación de cobre, longitud: 80 mm.

Referencia U máx. de utilización (kV)

CM-50

33 kV 1.6 m 2.3

Ejemplos de composiciones posibles :

Pértiga de descarga estática Pértiga de descarga estática

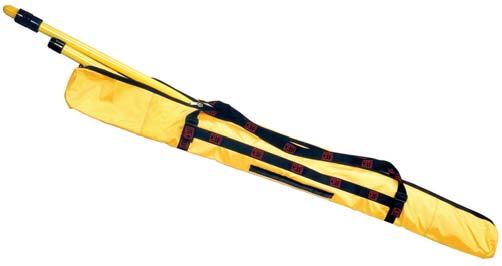

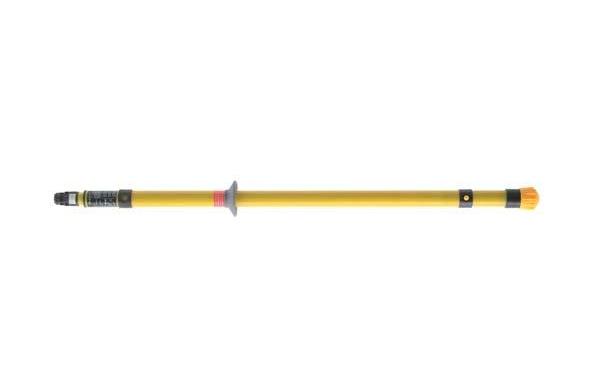

Bolsa CM-1-15 + Pértiga telescópica CE-4-21-C + Cable de cobre de 35 mm² de longitud de 5 m con un revestimiento de silicona: M-2435S X 5 + MCC35 + FM DIRECTE + Pinza aislada MC-132-D de un lado + gancho CM-03-K + CI-4-K del otro lado. Gancho CM-05-K + Cable de cobre de 16 mm² con cubierta de silicona, longitud de 2 m, terminales engastados en ambos extremos + Torno de tierra MT-840/1, capacidad: redondo de 0 a 25 mm y plano de 0 a 25 mm + pértigas aislantes CF-5-40-K de longitud de 1.5 m.
