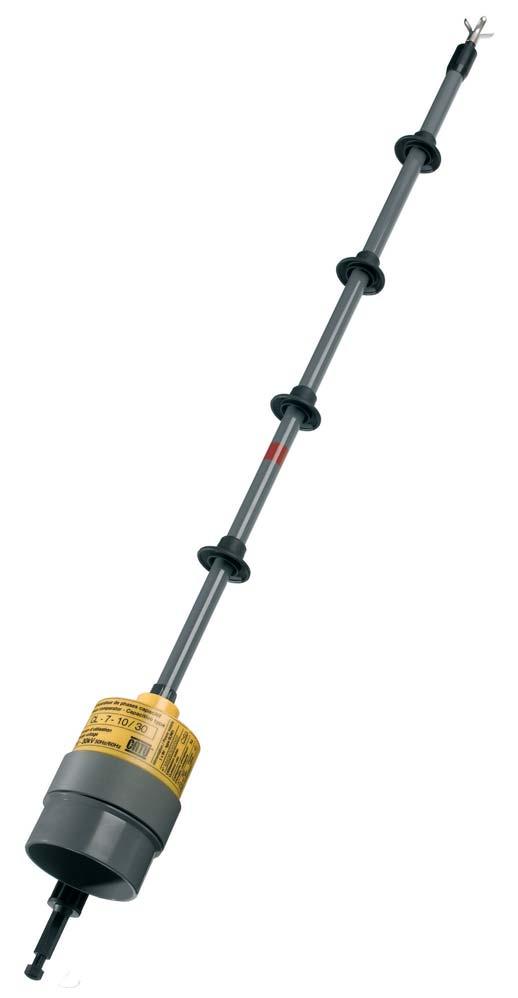

VERIFICADORES UNIPOLARES DE CONCORDANCIA DE FASES

Aparato unipolar que permite comprobar las concordancias de las fases en dos pasos. • Paso 1: memorización de la fase de referencia. • Paso 2: búsqueda de la fase que concuerde con la memorizada en la etapa 1. El operador dispone de 15 segundos para proceder al paso 2. Una vez transcurrido este plazo, deberá repetirse el paso 1. Utilizable en redes 50 y 60 Hz.

Referencia

tipo LF 22 antena

CL-7-06/18-(*) 6-18 kV 9 V 0,55 m 0,85 CL-7-10/30-(*) 10-30 kV 9 V 0,90 m 0,90 CL-7-10/30-1-(*) 10-30 kV 9 V 1,15 m 0,95 CL-7-12/36-(*) 12-36 kV 9 V 0,90 m 0,90

(*) Indique el tipo de fijación al hacer el pedido: C o K. Se suministra en estuche.

IEC 61481

Terminal

Los LED NARANJA indican la memorización de una fase y de la frecuencia de la red.

Control del aparato por el botón test, efectuando igualmente la puesta a cero de la memoria. Los LED VERDES indican que la fase de la red es idéntica a la que se había memorizado previamente (concordancia).

Los LED ROJOS indican que la fase de la red es diferente de la que se había memorizado previamente (no concordancia).
