Controladores de instalaciones y accesorios

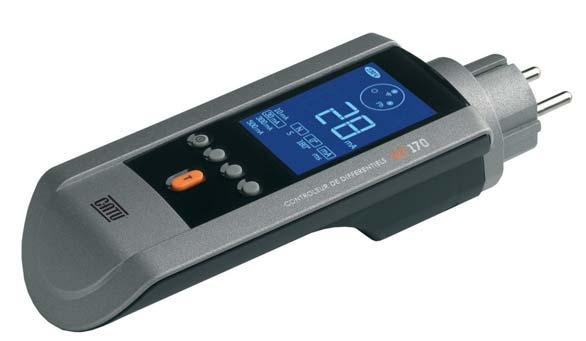

CONTROLADORES DE DIFERENCIALES CATEXTM DT-170

CATEXTM DT-170 está diseñado según la norma IEC 61557-6. Sus principales funciones son el control y la medida de los valores de disparo de la mayoría de los tipos de interruptores diferenciales residuales (DDR) de AC o A en los parámetros siguientes: - el tiempo de disparo ms, (precisión: +/- 1 %). - el valor de corriente de disparo de los disyuntores diferenciales de sensibilidad: 10, 30, 300 y 500 mA sea cual sea su tipo N (normal) o S (retardado) (precisión: +/- 5 %). - 0º ó 180º para reacción diferente de los DDR según la 1ª alternancia positiva o negativa de la corriente de fuga, - la presencia de tensión** y la conformidad de la red, (**Atención: el CATEXTM no es un VAT), - la posición de la fase, - la conexión a tierra del conductor de protección (< 2.000 Ω). Una vez seleccionados los parámetros, basta una simple presión sobre el botón naranja de prueba para iniciar la medida: la pantalla se mantiene AZUL si el resultado es correcto o cambia a ROJO en caso de no conformidad.

Ejemplo de medida del tiempo de disparo de un DDR 500 mA conforme. Ejemplo de medida de la corriente de disparo 30 mA no conforme (valor de corriente > al umbral).

Accesorios

Referencia Descripción

M-952271 Cable de intervención para cuadro BT* M-87292 Estuche*

* A incluir en el pedido.

Tabla de características: IEC61236 (CEM) / IEC 61010-1 NF EN 61557-6

LOS

La indicación bicolor en pantalla LCD facilita la interpretación de las medidas en función de la conformidad de la instalación. - Medida en tiempo (ms) o en valor de corriente de disparo (mA). Medida en tiempo (ms) o en valor de corriente de disparo (mA). Carcasa antideslizante para sostenerlo mejor. La batería interna le confiere total autonomía. Uso en toma 2P+T o en cuadro BT con cable. Control en el tablero con el cable M-952271.

Referencia

DT-170 *

Tensión 230 V esquema TT, TN 50/60 Hz Presencia tensión 400 V Protección IP40 Classe II Categoría III 600 V

Uso: -15 ºC a +45 ºC Display 3 + 1/2 dígitos

DDR mA

Batería NI-MH 7,2 V 80 mA/H Diferencial: 10, 30, 300 y 500 mA Conexión a tierra < 2.000 Ω 71x210x51 0,36

* Controlador entregado sin accesorios

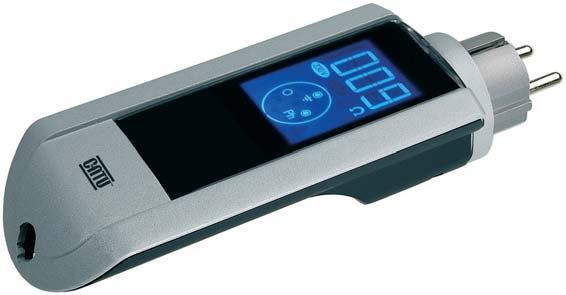

CONTROLADOR MEDIDOR DE TIERRA Y DE CONTINUIDAD CATOHMTM DT-300

CATOHMTM DT-300 está diseñado según la norma IEC 61557-4 y las exigencias de la NF C 15-100. La medida de la resistencia de tierra, efectuada por este aparato, se basa en el principio llamado "de bucle de fuga". El CATOHMTM DT-300 permite controlar mediante indicación en pantalla LCD: - la presencia de tensión y la conformidad de la red, - la posición de la fase, - la conexión a tierra del conductor de protección, siendo sus funciones principales la medida del valor de resistencia de tierra, así como el control de la continuidad de las masas metálicas mediante señal sonora. Una vez enchufado en una instalación correctamente conectada, la visualización del valor de tierra se realiza instantáneamente en la parte superior de la pantalla LCD mediante 4 dígitos que pueden indicar valores de resistencia de tierra que oscilan de: - 0 a 100 Ω, dígitos de color AZUL - 101 a 1999 Ω, dígitos de color ROJO La medición se efectúa con una precisión de (+/- 3 % + 1 dígito) sobre resistencia pura, intervalo 0-200 Ω, à 23°C +/- 5°C. Uso en tomas 2P+T 10/16 A o cuadro BT de los circuitos monofásicos de 230 V entre fase y neutro. Hembras IP2X de conexión de la punta de prueba del enrollador. Indicación de 4 dígitos del valor de tierra en Ω. Prolongador de continuidad de 7 m de largo sobre enrollador (Ø 105 X H62 mm). Punta de prueba IP2X con funda retráctil. Comprueba la continuidad de las masas metálicas.

Accesorios

Referencia Descripción

M-921647 Enrollador con 7 m de cable *

M-87292

Estuche*

* Referencia en caso de recambio, a incluir en el pedido.

Valor de tierra < 100 Ω. Conexión entre fases por debajo de 400 V. Valor de tierra < 100 Ω.

Tabla de características:

IEC61010-1 NF EN 61557-4

Ejemplo de medida en caso de ausencia de tierra, indicación en ROJO.

Control en toma 2P+T con punta de prueba en prolongador.

LOS

Autonomía total (sin pila). Uso en toma 2P+T o en cuadro BT con cable. Indicación instantánea en pantalla LCD bicolor que facilita la interpretación de las medidas en función de la conformidad de la instalación. Mide el bucle de tierra sin provocar el disparo de los disyuntores: < 15 mA. Carcasa antideslizante para sostenerlo mejor. Cable prolongador de continuidad de 7 m en enrollador.

Referencia

DT-300 *

Tensión 230 V esquema TT 50/60 Hz Continuidad ≤ 2 Ω Presencia tensión 400 V Protección IP40 IK06 Classe II Categoría III 600 V

Uso: -15 ºC a +45 ºC

Pantalla visualización 4 dígitos Conexión a tierra < 2.000 71x210x51 0,36
