Indicador de orden de fases

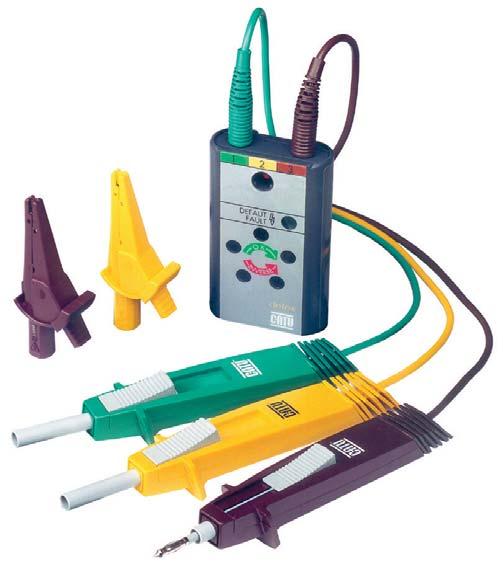

INDICADOR DE ORDEN DE FASES DETEXTM MS-152 +
DetexTM MS-152+ es un indicador de rotación de campo giratorio. Activación de la rotación de fases ≥ 85 V. Un juego de diodos se enciende y se apaga sucesivamente. Los diodos indican: - rotación a la derecha: indicado por la flecha OK, - rotación a la izquierda: indicado por la flecha roja
INVERSO (INVERSE), - fallo: el diodo DEFECTO (DEFAUT) indica un error de conexión, como puede ser el corte o la ausencia de fase o la presencia de neutro entre las fases. Puntas de contacto con protector retráctil y 1,20 m de hilo flexible: VERDE - CX-35811. AMARILLO - CX-45411. MARRÓN - CX-34211. Pinzas "cocodrilo" aisladas IP2X: AMARILLO - CX-01422. MARRÓN - CX-01222.
IEC61557-7
Sentido horario Sentido inverso Defecto
Accesorios
Referencia Descripción
M-87290
Funda textil (incluida)
LOS
Diseño compacto. Visualización del campo giratorio con LED. Puede utilizarse con GRUPOS ELECTRÓGENOS.
Funda textil con correa.
Tabla de características:
Referencia
MS-152-X
Tensión 90-400 V M-87290
45/60 Hz Protección IP54 - IK06 Categoría III IEC 61010-1 Sentido de rotación de fases Puntas de contacto IP2X IEC 61010-31 225x130x65 = estuche 100
* Suministrado con 3 puntas de contacto ((VERDE, AMARILLO, MARRÓN) y pinzas "cocodrilo (AMARILLO, MARRÓN).
TOMA DE POTENCIAL
Permite establecer un punto de contacto con el alma del conductor, con el fin de utilizar un aparato de medida o un verificador de tensión. Punta metálica. Cuerpo aislante. Toma hembra para clavija Ø 4 mm.
Referencia
MS-62
MS-63
Ø 5,6 - 14,4 Ø 12 - 31 15
5
