IDENTIFICADOR DE CABLES CON TENSIÓN

El MX-400 se compone de un modulador A y de un receptor B. El MX-400 es un identificador de cables especialmente concebido para identificar rápidamente los cables de redes subterráneas o de redes aéreas aisladas. Además, también identifica las fases. Este identificador se utiliza con tensión en cualquier tipo de red de distribución de energía con tensiones nominales comprendidas entre 230 y 400 voltios. Tensión de uso: 230/400 V +/– 10%. Frecuencia: 50 Hz +/– 10%. Temperatura de uso: – 10° a + 55°C. Temperatura de almacenamiento : – 20° a + 70°C Modulador clase II.

Referencia

MX-400

510 x 465 x 216 10,6

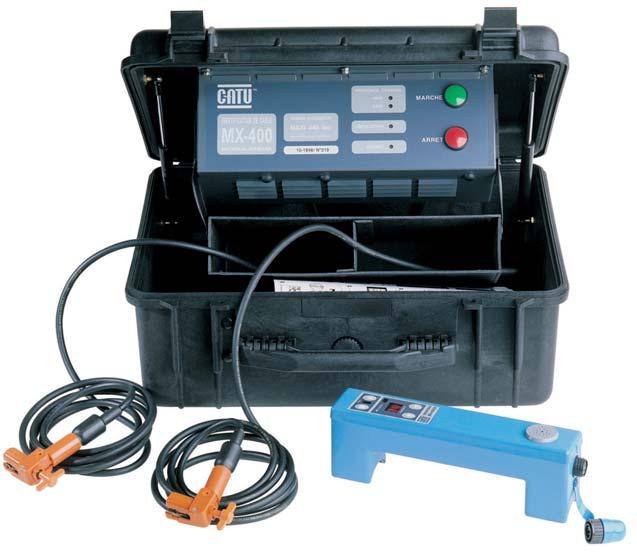

Suministrado completo en maleta de plástico ABS con 2 cables de conexión y 1 pinza amperimétrica. El modulador es un sistema electrónico de potencia que toma impulsos de corriente de 10 milisegundos a una frecuencia de 1 hercio. Límite de corriente por fusible HPC 100 kA tipo aM 10 A.

Accesorios

Cables de conexión H07RNF a la red eléctrica. (6 mm2 y 3 m de longitud). La conexión se realiza entre fases, para la identificación de cable, o entre fase y neutro, en caso de una identificación de fase. Después de la conexión, el aparato está encendido, como indican dos diodos 230 y 400 voltios.

La identificación de la fase se lleva a cabo con una pinza amperimétrica conectada al receptor que se colocará alrededor de la fase que se desee identificar. Cuando la pinza detecta los impulsos tomados por el modulador, el receptor emite una señal luminosa que será confirmada al cabo de tres segundos por una señal acústica.

Referencia Descripción

MX-400/1 Modulador + receptor

MX-400/6 MX-400/7 MC-1421

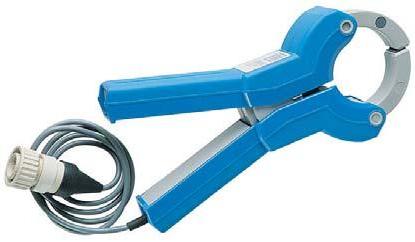

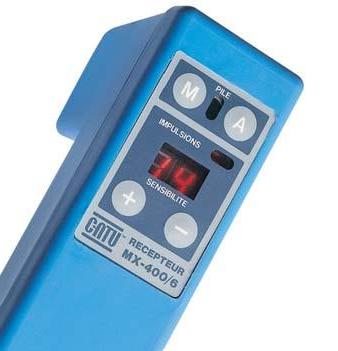

Receptor Pinza amperimétrica Pinza de conexión El receptor está equipado con dos sensores que detectan el paso de los impulsos tomados por el modulador. Cuando recibe dichos impulsos, el aparato emite una señal luminosa que será confirmada al cabo de tres segundos por una señal acústica. Alimentación del receptor con pila de 9 voltios (litio tipo 6LR61). 15 niveles de ajuste de la sensibilidad de los sensores. Permite ajustar fácilmente la detección y por consiguiente, la precisión de la identificación.
