AGILIUM®
Bienvenue dans l'avenir de l'évacuation des eaux usées 30 % plus léger, 20 % moins de CO2
AGILIUM®

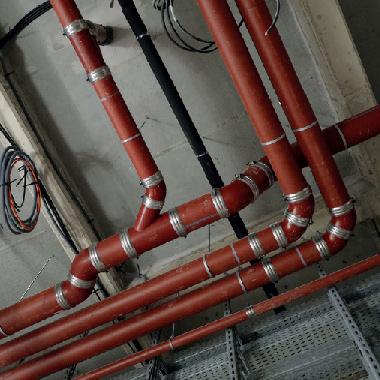

Système d'évacuation léger en fonte
En 2023, le secteur de la construction génère 39 % des émissions de gaz à effet de serre : chaque effort compte pour réduire son impact sur l'environnement En réponse, nous avons élaboré Agilium®, notre première solution en fonte conçue selon les principes de l'éco-conception. Agilium® produit moins d'émissions de CO2 que nos gammes traditionnelles. Ces performances ont été vérifiées en comparant notre nouveau Profil environnemental de produit (PEP) avec la version précédente, publiée sur la plateforme Environdec (www. environdec.com). Il confirme sa contribution à des projets de construction plus durables.
30 % PLUS LÉGER*
20 % DE CO2EN MOINS**
99 % de MATÉRIAUX RECYCLÉS et ENTIÈREMENT recyclable
POUR LES PLOMBIERS
• Plus facile à transporter, grâce à une réduction du poids de 30 % par rapport à notre gamme standard
• Plus rapide à installer, avec moins de temps passé à manipuler les tuyaux
POUR LES BUREAUX D’ÉTUDES
• Plus d’agilité avec un gain de place dans des espaces de plus en plus restreints
POUR LES MAÎTRES
D’OUVRAGE
• Meilleure conformité environnementale avec une réduction de 20 % des émissions de carbone

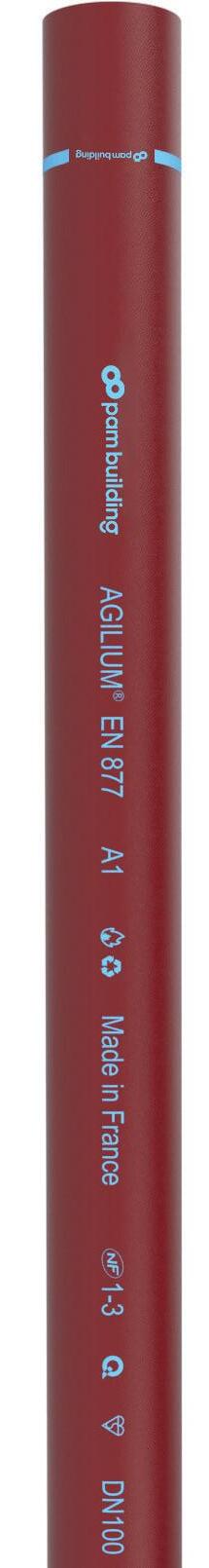

AGILIUM® Caractéristiques techniques
Pam Building lance une nouvelle solution d’évacuation qui réduit son impact environnemental et facilite le travail quotidien des installateurs. Une innovation qui s’inscrit dans notre démarche d’écoconception.
Applications recommandées
Utilisation domestique : eaux usées, eaux pluviales, eaux de ruissellement, effluents chauds
• Bâtiments commerciaux, publics et résidentiels, en particulier les immeubles de moyenne à grande hauteur qui nécessitent des solutions robustes et sûres pour les sous-sols et les niveaux inférieurs des réseaux d’évacuation : bureaux, centres commerciaux, logements, aéroports, hôtels, bâtiments publics, stades
Performances certifiées
• Conforme à la norme EN 877
• Performances garanties par des labels de qualité délivrés par une tierce partie
Entretien
et installation faciles
Diminution de 30 % du poids des tuyaux et de 15 % pour les raccords par rapport à la gamme standard : un tuyau Agilium® DN100 de 3 m pèse à peine 17 kg, contre 24 kg pour la gamme standard.
En raison de leurs propriétés mécaniques exceptionnelles, les systèmes d’évacuation en fonte prémunissent des réparations intempestives et coûteuses.
Vous pouvez :
• Associer des tuyaux Agilium® avec des raccords standard
• Associer des tuyaux standard avec des raccords Agilium®
• Utiliser la majorité des joints standard
30 % PLUS LÉGER
Que notre gamme standard
• Conserver la majorité des réservations prévues pour la gamme standard avec Agilium®
Sécurité incendie
• Réaction au feu : Euroclasse A1
• Résistance au feu jusqu’à 240 minutes selon la configuration (ne nécessite généralement pas de protection spéciale contre les incendies, ce qui permet de gagner du temps et de l’argent)
Confort acoustique
• Lsc,A ≤ 13 dB(A) et La,A = 46 dB(A) conformément à la norme EN 14366, avec un débit de 2 l/s
Revêtements
• Revêtement extérieur : Rouge-brun, peinture d’apprêt acrylique, épaisseur moyenne du film sec 40 μm.
• Fonte fabriquée selon le procédé De Lavaud
• Revêtement intérieur : revêtement époxydique bi-composant de couleur ocre, épaisseur moyenne de film sec de 130 μm.
AGILIUM®
Une gamme complète, adaptée à tous vos projets
DN L H W Poids (kg) Référence produit
50 3000 58 58 10,4 292256 NOUVEAU
75 3000 83 83 13,9 292597
100 3000 110 110 16,8 283723
125 3000 135 135 24,8 283724
150 3000 160 160 30,5 283725
200 3000
250
300
210 46,8 283726
66,4 283727
86,7 283728

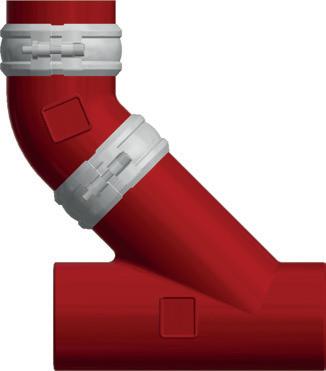

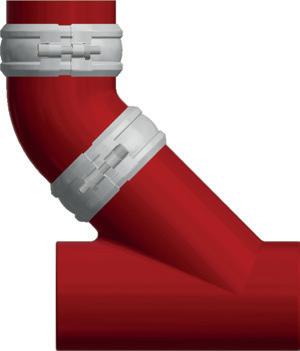

RACCORDS
Plus courts que les raccords standard
• Zone de fixation réduite aux extrémités,
• Diamètre extérieur maintenu,
• Réduction du poids*
Dans l'exemple ci-dessus, l'encombrementest réduit de 2,3 cm.
Contactez-nous pour d'autres configurations.

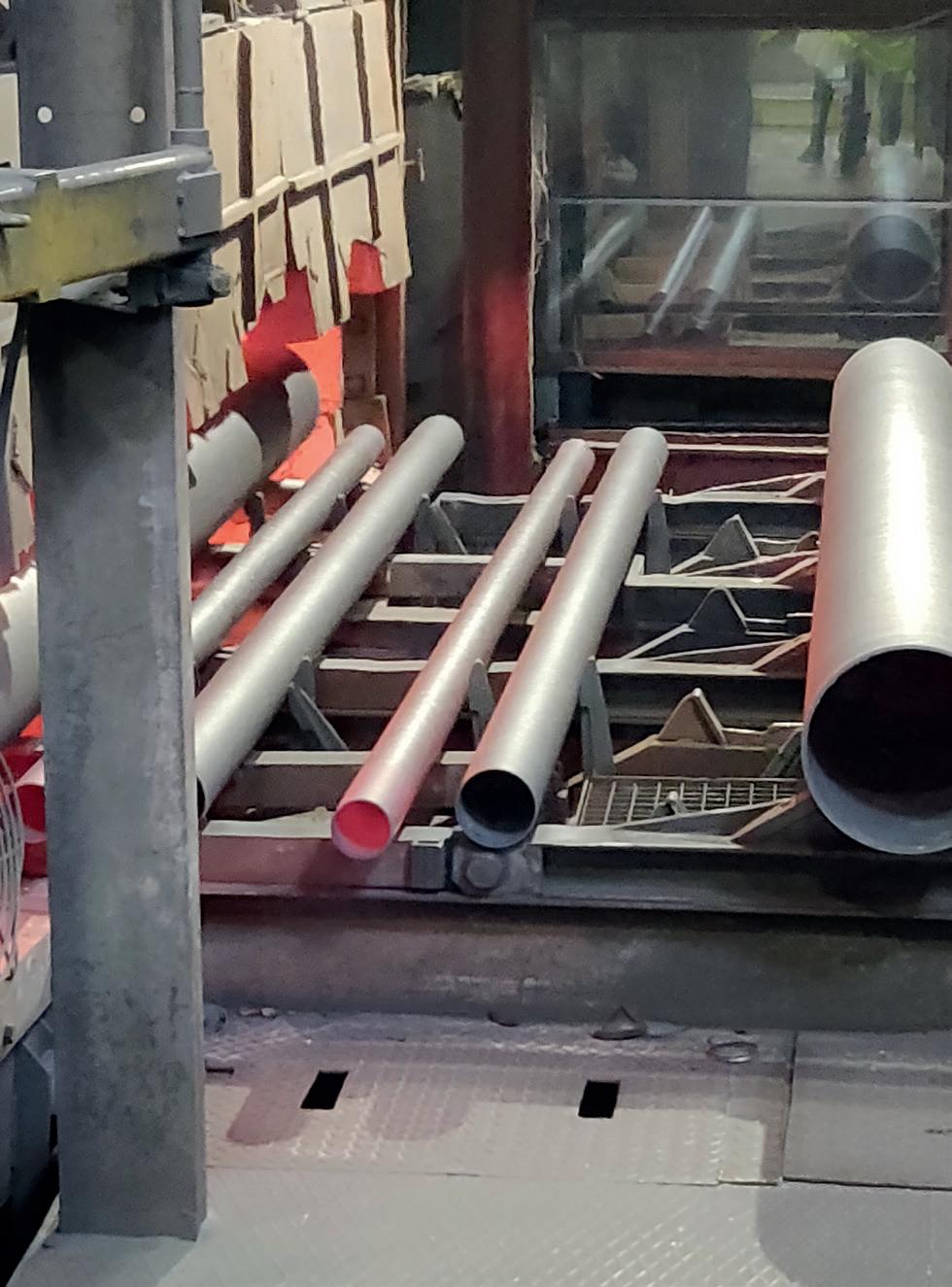

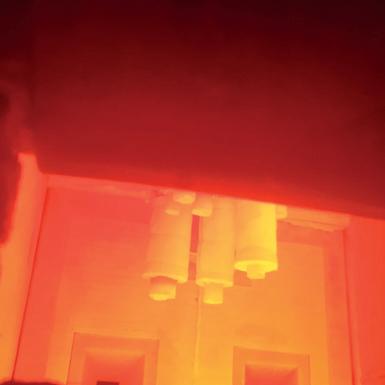

Le procédé De Lavaud
Un procédé de fabrication unique, opti pour Agilium®, avec des investissem partie soutenus par la région Gr
Dans le procédé de Lavaud, le m est versé dans une coquille subit un refroidissement
Un de recuit de graphitis ferritisation, permet d'o aux propriétés mécaniq
Bienvenue
AGILIUM®
Performances
Agilium® est conforme à la norme EN 877 et maintient des performances équivalentes à celles de nos solutions actuelles d'évacuation en fonte.
SÉCURITÉ INCENDIE
Les canalisations sont les artères d’un bâtiment.
En cas d’incendie, le risque est que ces canalisations entretiennent et propagent le feu dans le bâtiment
Choisir des systèmes en fonte PAM Building, c’est garantir la sécurité des personnes et des biens.
La réaction au feu
• Réaction au feu est la propension à s'enflammer et à alimenter le feu,
• Les systèmes d'évacuation Agilium® sont classés A1 et entièrement incombustibles. Ils ne génèrent pas de fumée ni de gouttelettes en cas d'incendie.
Les Euroclasses établissent une classification de réaction au feu harmonisée dans toute l’Europe et qui peut être utilisée pour comparer les matériaux et les performances des produits.
EUROCLASSES A1 - -
Résistance au feu
• La résistance au feu d’un produit est son aptitude à résister au feu pendant un temps donné et à ne pas transmettre l’incendie à une pièce voisine,
• La fonte Agilium® est un matériau métallique incombustible dont le point de fusion est supérieur à 1 000 °C.
Critère production de FUMÉE
s1 : Faible production de fumée
s2 : Production moyenne de fumée
s3 : Forte production de fumée
Critère GOUTTELETTES ENFLAMMÉES
d0 : Pas de gouttelettes enflammées
d1 : Gouttelettes enflammées qui persistent moins de 10 s
d2 : Gouttelettes enflammées
Classes autres que E-d2 et F
AGILIUM®
Performances
Résultats des essais de résistance au feu
Suite à des essais de résistance au feu réalisés par Efectis concernant les traversées de dalles et de voiles, plusieurs solutions coupe-feu sont envisagées :
• Dans la grande majorité des cas, aucune protection n'est nécessaire,
• Optimisation de l’épaisseur de la dalle en ajoutant des plots béton au niveau de la traversée,
• Dans certains cas, du fait que la classification en résistance au feu implique une limitation de l’échauffement du côté opposé au feu, une isolation dans la zone de la traversée est nécessaire, réalisée par une mise en œuvre de coquilles en laine minérale.

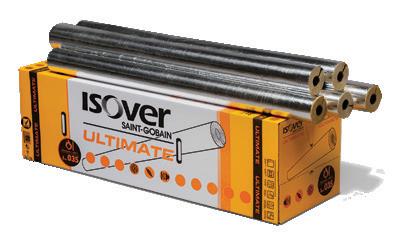

Solution ISOVER Ultimate®
Coquilles en laine minérale à structure concentrique ISOVER U Protect® Pipe section Alu2 u171 « ISOVER ULTIMATE® » avec revêtement aluminium, permettant un passage ignifuge pour les réseaux en fonte.
PÉRENNITÉ ET RÉSISTANCE MÉCANIQUE
Coûts d’entretien réduits grâce aux propriétés mécaniques de la fonte.
Comportement au vieillissement : la fonte se caractérise par une durée de vie longue de 70 ans, notamment grâce à la stabilité de ses propriétés mécaniques, en comparaison avec le vieillissement des polymères et leur détérioration.
Résistance de la fonte Agilium® aux chocs se produisant dans les parkings et en sous-sols dans les locaux techniques (caves, locaux à poubelles,etc.)
Résistance à la traction sur échantillon en MPa
Résistance à l'écrasement sur anneau en MPa (valeurs moyennes, tuyau DN 100)
Dureté superficielle Brinell en degrés HB (valeurs moyennes)
Procédé Agilium® Autres procédés (non Pam Building) Dispositions de la norme européenne EN877
Essais de résistance au feu réalisés par Efectis.

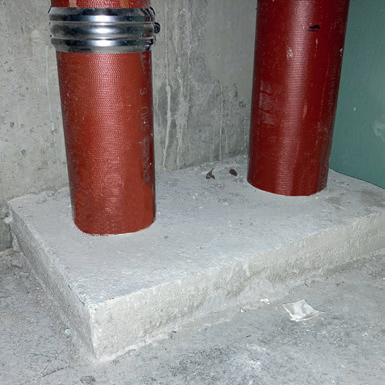

Plots de béton au niveau de la traversée de dalle.
CONFORT ACOUSTIQUE POUR LES OCCUPANTS
Les performances acoustiques d'Agilium® en termes d'isolation aux bruits aériens atteignent La,A 46 dB(A) selon la norme EN 14366, pour un débit d'évacuation de 2,0 l/s. (Rapport d'essai P-BA6/2021E, tests réalisés à l'Institut Fraunhofer).
Contrairement à d'autres matériaux, la performance acoustique de la fonte Agilium® est garantie :
• Sans Avis technique,
• Sans ajout de pièces spécifiques,
• Sans montage spécifique (collage, soudage,etc.)
IMPACT ENVIRONNEMENTAL
:
Agilium® est notre première écoconception, dans la lignée de notre nouvelle feuille de route environnementale.
GAMME STANDARD
11,2 kg
CO2 eq/UF*
AGILIUM®
8,9 kg
CO2
*UF = Unité fonctionnelle = 1 ml de système d'évacuation
< 5 %
Fabriquée à partir de matériaux recyclés, notre solution est entièrement recyclable.
20 %
De CO2 en moins
Le lot plomberie représente moins de 5 % des émissions de CO2 d’un bâtiment (selon analyse de cycle de vie), d’après une étude de sensibilité menée en France par les bureaux d’études Bastide Bondoux, Pouget et Tribu, sur un immeuble de bureaux de 4 étages (4 000 m2).
Moins d’émissions de CO2 en comparaison avec nos gammes actuelles. Cette performance est validée par la comparaison entre notre nouveau Profil environnemental de produit (PEP) Agilium® et celui préalablement disponible sur la base environdec (www.environdec.com).
Résistance idéale aux agressions externes AGILIUM® Zn
Agilium® Zn est recommandé pour les applications dans les zones côtières, directement ou indirectement exposées aux contraintes climatiques et/ou aux atmosphères polluées, aux environnements chargés ou confinés tels que les caves, les vides sanitaires ou ceux pouvant être exposés à la condensation.
Caractéristiques techniques
Applications recommandées
Utilisation domestique : eaux usées, eaux pluviales, eaux de ruissellement, effluents chauds
• Zones côtières, exposées directement ou indirectement aux conditions climatiques, aux atmosphères polluées ou confinées (caves, vides sanitaires) ou à de la condensation ou des agressions extérieures lors des processus de fabrication.
Performances certifiées
• Conforme à la norme EN 877
• Performances garanties par des labels de qualité délivrés par une tierce partie

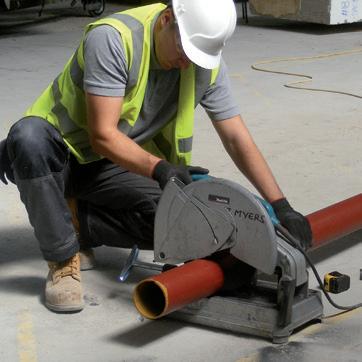

Entretien et installation faciles
• Sécurité opérationnelle durable grâce à la robustesse et à la rigidité (environ 700 kN/m) de la fonte et à l’utilisation des joints mécaniques flexibles
• Facilité d’installation grâce à des joints mécaniques assemblés avec des outils simples
Sécurité incendie
• Réaction au feu : Euroclasse A1, s1-d0
• Résistance au feu jusqu’à 240 minutes selon la configuration (ne nécessite généralement pas de protection spéciale contre les incendies, ce qui permet de gagner du temps et de l’argent)
Résistance aux produits chimiques et à la corrosion
• Une résistance à l’eau chaude : 24 h à 95 °C
• Résistance aux cycles thermiques : 1 500 cycles entre 15 °C et 93 °C
• Résistance aux produits chimiques de 2 ≤ pH ≤ 13, jusqu’à 80 °C (vérifier la résistance pour plus de 30 effluents différents dans les tableaux p. 56 et 57)
• Essai de résistance à la corrosion du revêtement extérieur au brouillard salin neutre selon la norme NF - EN ISO 9227_2017 : 3 500 heures.
Confort acoustique
Lsc,A ≤ 10 dB(A) et La,A = 46 dB(A) conformément à la norme EN 14366, avec un débit de 2 l/s
Environnement
• Contenu recyclé : 99 %
• Entièrement recyclable

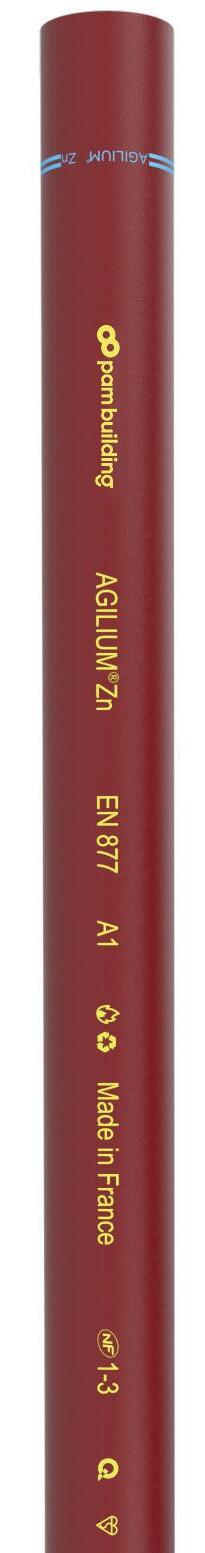

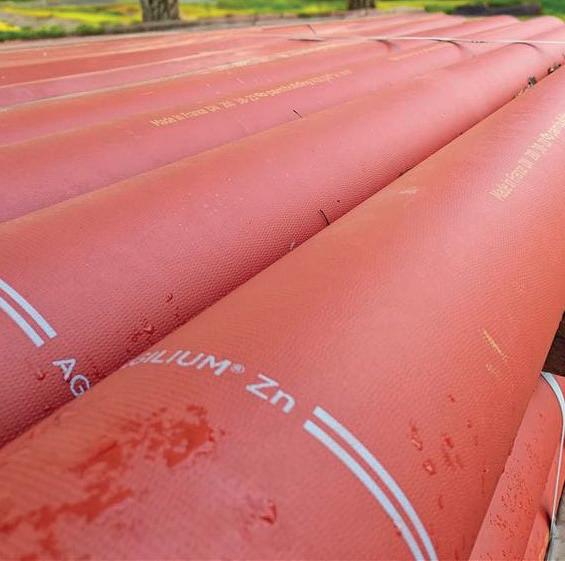

AGILIUM® Zn
Résistance idéale aux agressions externes

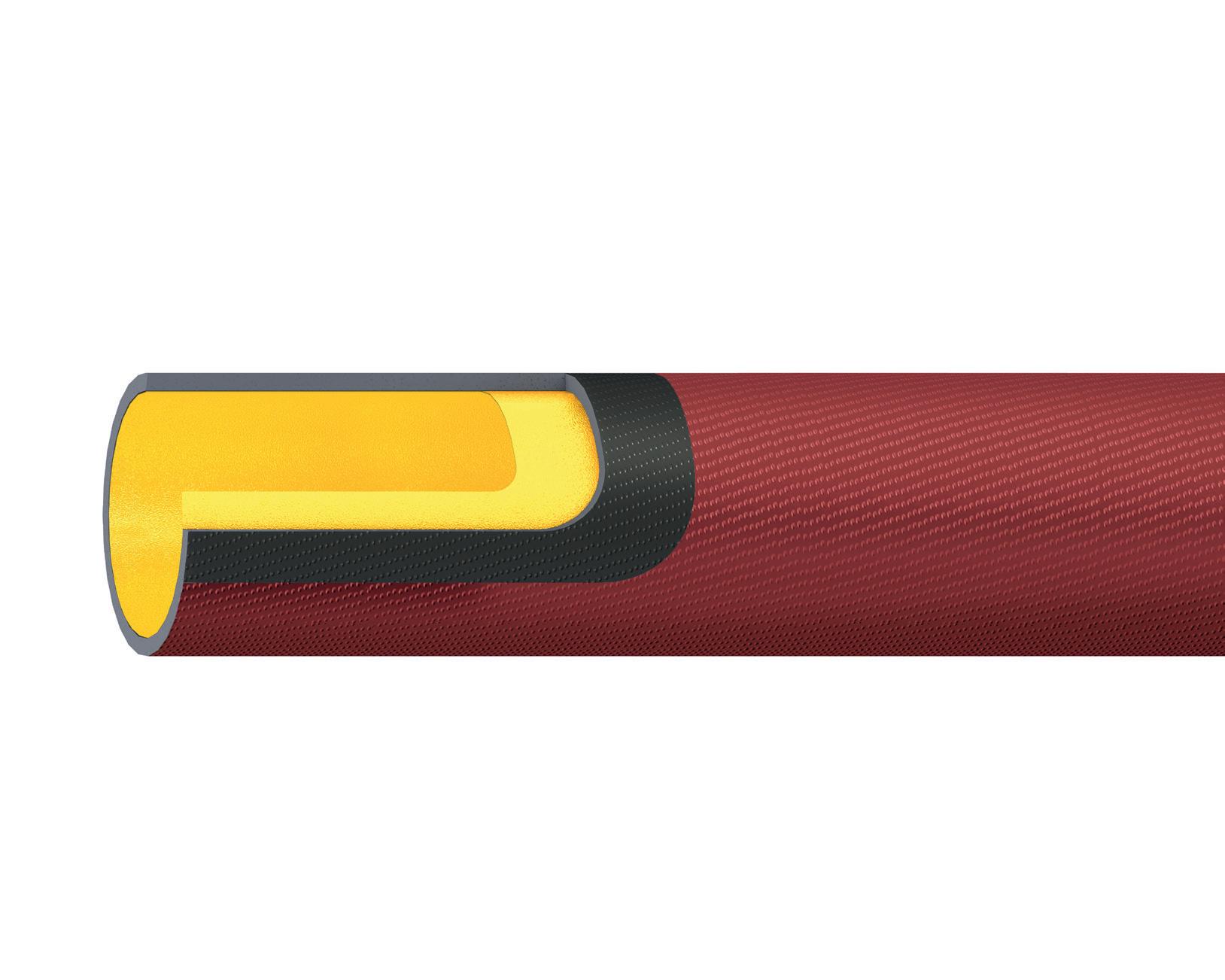

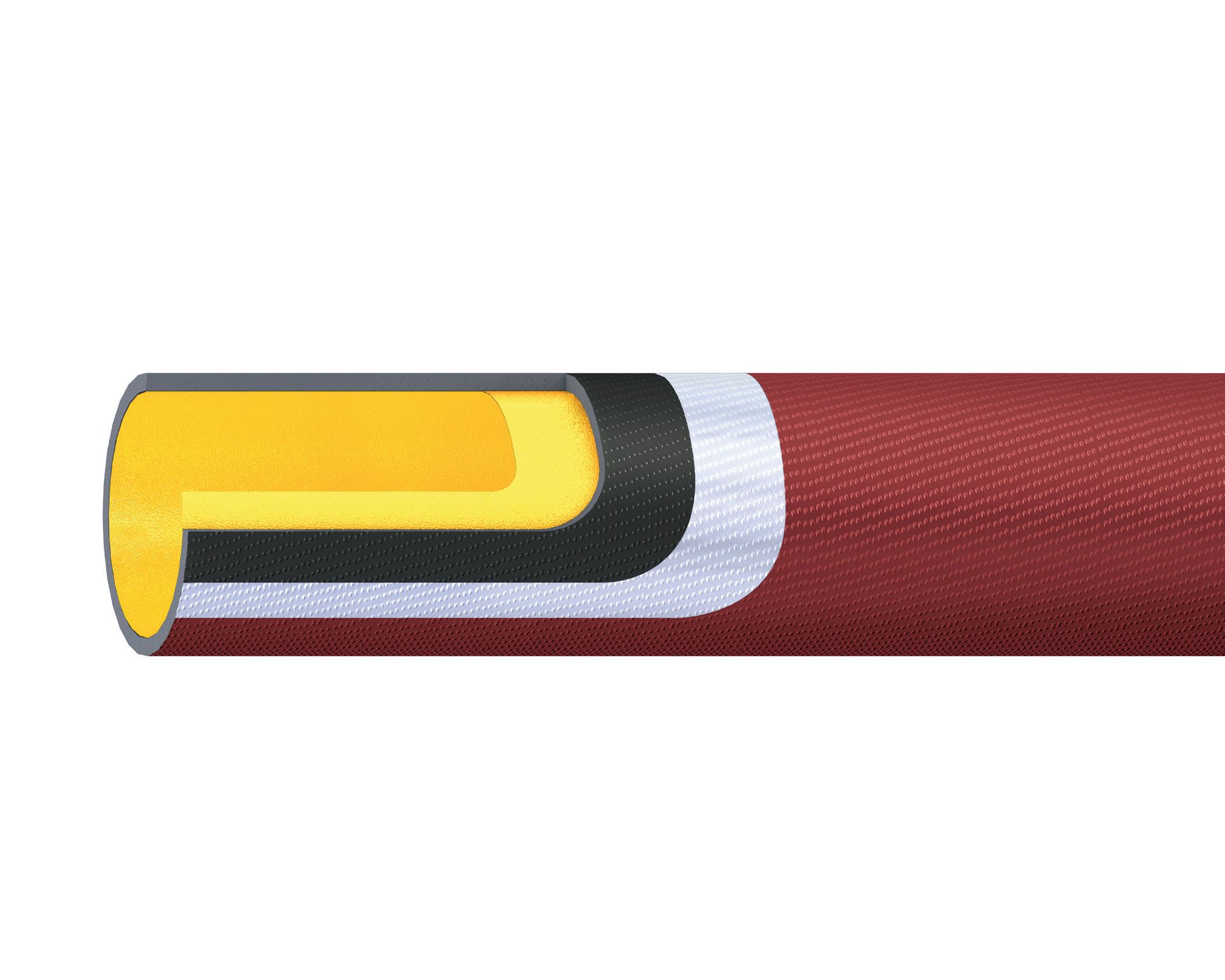

Revêtement haute protection
• Revêtement extérieur : rouge-brun, peinture d’apprêt acrylique, épaisseur moyenne du film sec 40 μm
• Couche anticorrosive : revêtement métallique de zinc appliqué à la flamme de 260 g/m2 en moyenne
• Fonte : fabriquée selon le procédé de Lavaud
• Revêtement intérieur : revêtement époxydique bi-composant de couleur ocre, épaisseur moyenne de film sec de 130
Raccords : revêtement extérieur et intérieur en époxy bru
Une gamme complète
Pour les dimensions supérieures au DN300, veuillez nous contacter.
NOTRE EXPERTISE INDUSTRIELLE AU SERVICE DE LA SÉCURITÉ ET LA DURABILITÉ
La fonte, un matériau noble et durable
Résistance au feu Isolation acoustique
Nos services aux professionnels
Pérennité Résistance chimique et corrosion Économie circulaire
Notre portefeuille de services s’adapte en permanence aux nouvelles attentes des bureaux d’études et des entreprises contractantes travaillant sur des projets de construction de bâtiments sûrs, confortables et durables. Pour toute question, vous pouvez contacter nos experts sur les sujets suivants :
• Performances acoustiques
• Protection contre l’incendie
• Conseils techniques et fonctionnels (voir chapitre « Conception et mise en œuvre »)
• Certifications environnementales des bâtiments.
Contactez notre assistance technique à l'adresse tc@pambuilding.com
Pam Building vous aide à optimiser votre flux de travail BIM grâce à deux bibliothèques complémentaires, conçues pour différentes étapes du projet.
• Notre Bibliothèque Générique Fonte EN 877 est idéale pour les premiers stades de la conception. Elle comprend une gamme complète de raccords modélisés de façon paramétrique avec une géométrie standard ; elle ne comprend que les informations essentielles. Les fichiers légers (moins de 500 Ko) facilitent et accélèrent la modélisation lors des premières étapes, sans surcharger votre système. Pour une conception et une exécution détaillées, notre bibliothèque Fonte Pam Building fournit des données complètes sur nos gammes S, Plus et epams®. Elle comprend la géométrie réelle, les zones d'accouplement et les spécifications complètes, pour contribuer à une planification précise et une coordination harmonieuse avec les entrepreneurs.
En combinant ces deux bibliothèques, vous accélérez la conception, améliorez la précision et simplifiez le partage des données tout au long de votre projet.
Découvrez notre offre BIM complète sur www.pambuilding.com/bim-services
Depuis 500 ans, nous concevons, fabriquons et commercialisons des systèmes d’évacuation de haute qualité pour les bâtiments résidentiels et commerciaux et les ouvrages de génie civil.
Nous travaillons exclusivement avec la fonte, un matériau noble et durable, dont nous sommes spécialistes et leader sur le marché.
En tant que fabricant leader, nous revendiquons l’excellence de nos processus, produits et services.
En tant que fabricant responsable, nous sommes à l’avant-garde de la performance durable pour contribuer à réduire l’empreinte carbone du secteur de la construction.
En tant que fabricant innovant, nous mettons toute notre audace créative au service du développement de nouvelles technologies, plus spécifiques et plus efficaces, afin de fournir de meilleurs produits répondant à vos futurs besoins
Plus de 400 employés
Distribution dans plus de 50 pays

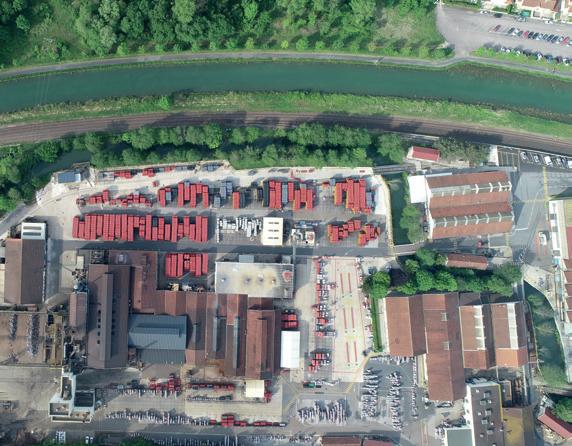

2 sites de fabrication pour nos produits :
• Bayard sur Marne en France
• Telford en Angleterre
1ère entreprise dans l’industrie de la fonte à avoir publié un Profil environnemental de produit (PEP) validé par une tierce partie
35 % de femmes cadres 1/3 des stages et contrats en alternance convertis en CDI
Un engagement en faveur de la réduction de notre impact sur l’environnement
Notre mission : la sécurité et la pérennité des bâtiments
Nos solutions et systèmes en fonte contribuent à assurer le confort, la sécurité et la pérennité des bâtiments résidentiels et tertiaires les plus exigeants. Leurs caractéristiques leur permettent de contribuer aux labels HQE, BREEAM, LEED et d’autres certifications environnementales internationales.
Le recyclage des déchets métalliques
Nos produits sont composés à 99 % de matériaux recyclés (principalement de la ferraille), pouvant être recyclés indéfiniment Matériau simple et durable, la fonte permet une réutilisation intelligente des matériaux. Résistante, fiable et pérenne, la fonte a un bel avenir devant elle.
En 2021, nous avons recyclé l'équivalent de 21 000 voitures.
Nos objectifs ambitieux pour 2028-2030
Réduire les émissions de carbone directement liées au processus de fabrication des tuyaux en fonte : un projet de four électrique, source d'énergie peu carbonée en France, a été ouvert en 2024 pour une mise en service à l'horizon 2028-2030 sur notre site de Bayard-sur-Marne. Une étape clé dans la poursuite des ambitions de l'entreprise en matière d'économie circulaire et de responsabilité environnementale.
