KATALOG
INHALT FAMILIENUNTERNEHMEN 60 JAHRE RECK ALLES AUS EINER HAND WELTWEIT DAS UNTERNEHMEN MOTOmed BEWEGUNGSTHERAPIE 2.1 THERAPIEMODI 2.2 EINSATZBEREICHE 2.3 INDIKATIONEN 2.4 THERAPIENUTZEN UND -ZIELE ÜBERSICHT UND FUNKTIONEN PRODUKTÜBERSICHT FUNKTIONEN UNSER SUPPORT MOTOmed muvi MOTOmed loop edition MOTOmed layson edition MOTOmed Kinder MOTOmed Professional Series MOTOmed STUDIEN UND ERFAHRUNGSBERICHTE SERVICE UND KONTAKT PRODUKTE 06 12 16 18 26 27 28 30 33 38 82 83 50 54 62 68 76 01 03 05 02 04 3
DAS UNTERNEHMEN 01
© Thomas Warnack

WIR WOLLEN NICHT DIE WELT RETTEN, SIE ABER EIN WENIG BESSER MACHEN.

MIT MOTOmed JEDEN TAG AUFS NEUE.

C
J
60 Jahre RECK „ 7
hristine Reck und Andreas Reck bei der
ubliäumsfeier
8
Zum Tag der Architektur öffnete RECK einem architekturinteressierten Publikum seine Türen von R7.

Das Unternehmen RECK wurde 1957 von Anton Reck gegründet. Seit 2014 wird das weltweit agierende Familienunternehmen mit seinen 260 Mitarbeitenden in zweiter Generation von Christine Reck dynamisch weiterentwickelt. Im Bereich motorunterstützte Bewegungstherapiegeräte ist RECK Weltmarktführer.

9
Bernd S. im Open Space Office R7 in Betzenweiler.

„RECK HAT SICH WÄHREND SECHS JAHRZEHNTEN DYNAMISCH UND KONTINUIERLICH ENTWICKELT UND SICH ALS INTERNATIONAL OPERIERENDES UND WACHSTUMSORIENTIERTES, IN ZWEITER GENERATION GEFÜHRTES FAMILIENUNTERNEHMEN AM MARKT BESTENS POSITIONIERT. NICHT ZULETZT MIT DER STANDORTERWEITERUNG 2017 IN DÜRMENTINGEN.

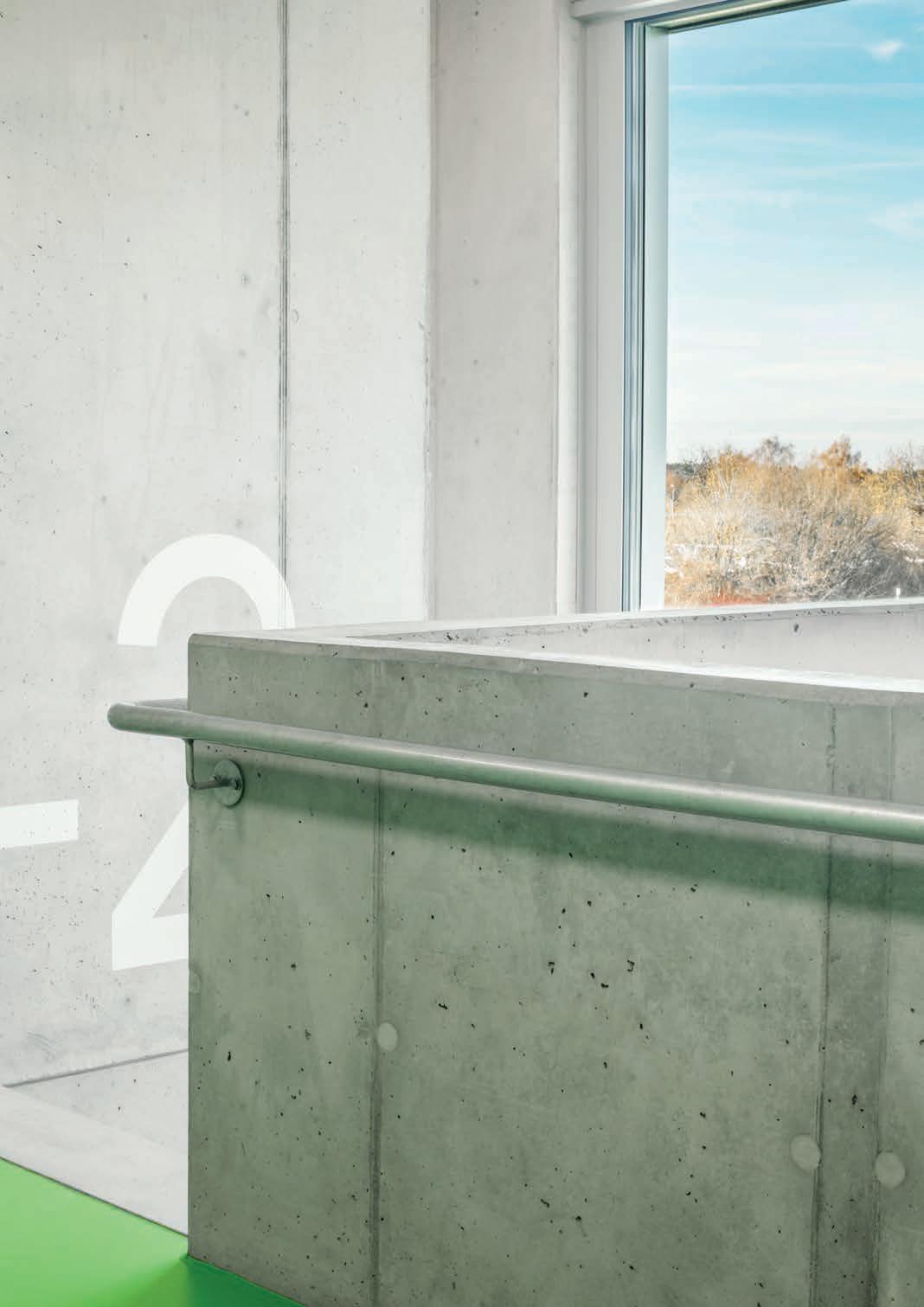

Treppenaufgang am neuen Standort Dürmentingen, Forschungs- und Entwicklungszentrum R9.
11
12
Die Big Band der HBC bei der Veranstaltung FIRST STEP AND HALF A MILLION HOURS im Sommer 2017, R8.

Als Kompetenzzentrum hat sich das Unternehmen an zwei Standorten etabliert. Wir stehen für technologischen Fortschritt im Sinne unserer Kunden. Um neue Wege gehen und Trends setzen zu können, investieren wir in Forschung und Entwicklung. RECK handelt zukunftsorientiert und schafft somit die Grundlage für die Sicherung und den Ausbau der Arbeitsplätze an beiden Standorten. Wir arbeiten systematisch daran, immer einen Schritt voraus zu sein.

60 Jahre RECK, das bedeutet 60 Jahre zukunftsweisende Technik aus dem Süden Deutschlands.

1000 Gäste – 1000 Ballons. René M. und Ben V. vor R8.
13

GEMEINSAM MEHR SCHAFFEN! DAZU BRAUCHT ES DIE KREATIVITÄT ALLER UND EINE STARKE BEREICHSÜBERGREIFENDE KOOPERATION.

Vinzenz H. (Schweiz) und Fodé T. (Senegal) feiern gemeinsam bei der Jubiläumsveranstaltung FIRST STEP AND HALF A MILLION HOURS.
15
16

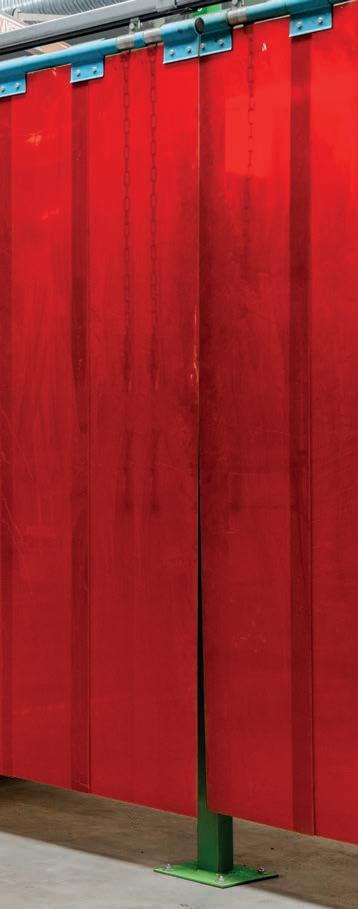

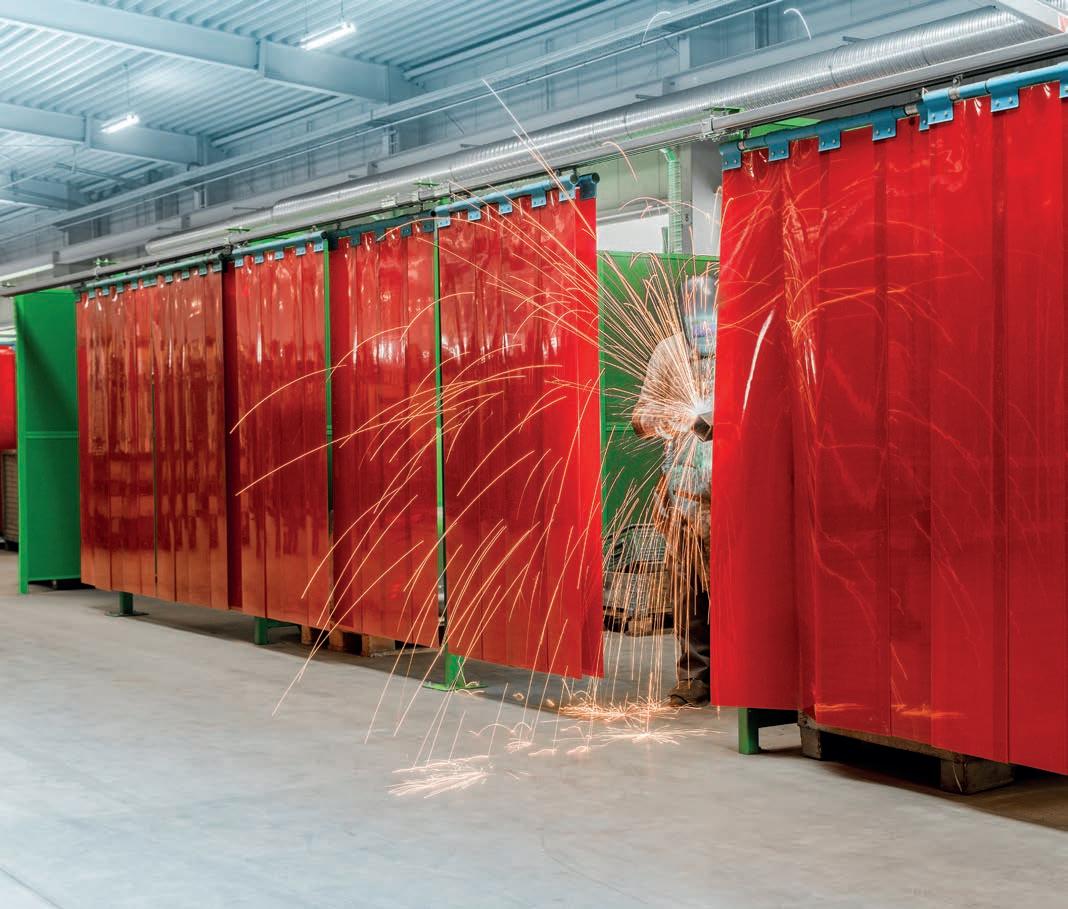

RECK Mitarbeitende im Schweißzentrum der Fertigung R5, Standort Betzenweiler.

Unabhängigkeit gehört für uns als mittelständisches Familienunternehmen ausdrücklich zur Unternehmenskultur. Wir wollen uns nicht nur in wirtschaftlichen Fragestellungen unsere Selbstständigkeit bewahren, sondern auch bei produktionstechnischen Entscheidungen. Unser Ziel ist es, Innovationen für unsere Kundschaft wirtschaftlich zu realisieren. Dank einer hohen Fertigungstiefe können wir unsere MOTOmed Bewegungstherapiegeräte optimal den individuellen Anforderungen anpassen. RECK bietet Forschung, Entwicklung, Fertigung, Montage, Marketing und Vertrieb aus einer Hand.

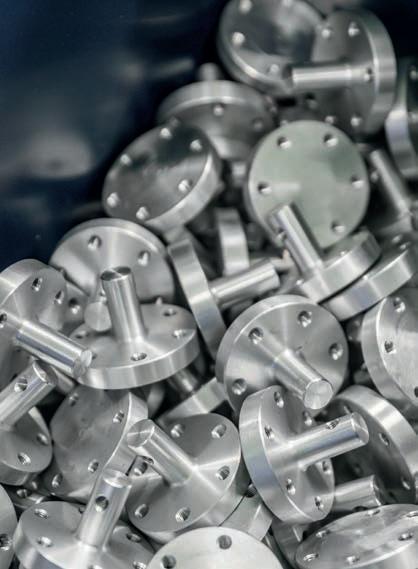

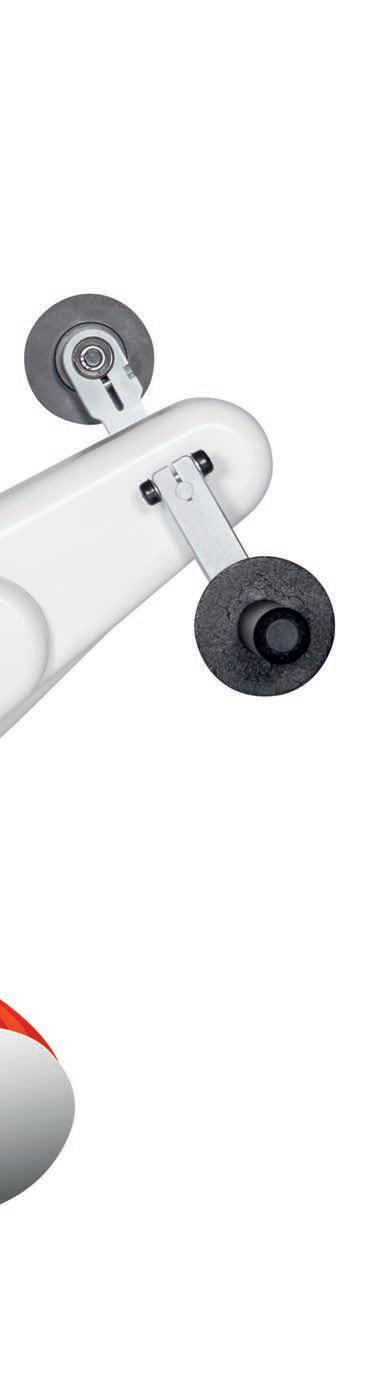

Bauteile MOTOmed next generation

17

GLOBAL RECK

18
19
20

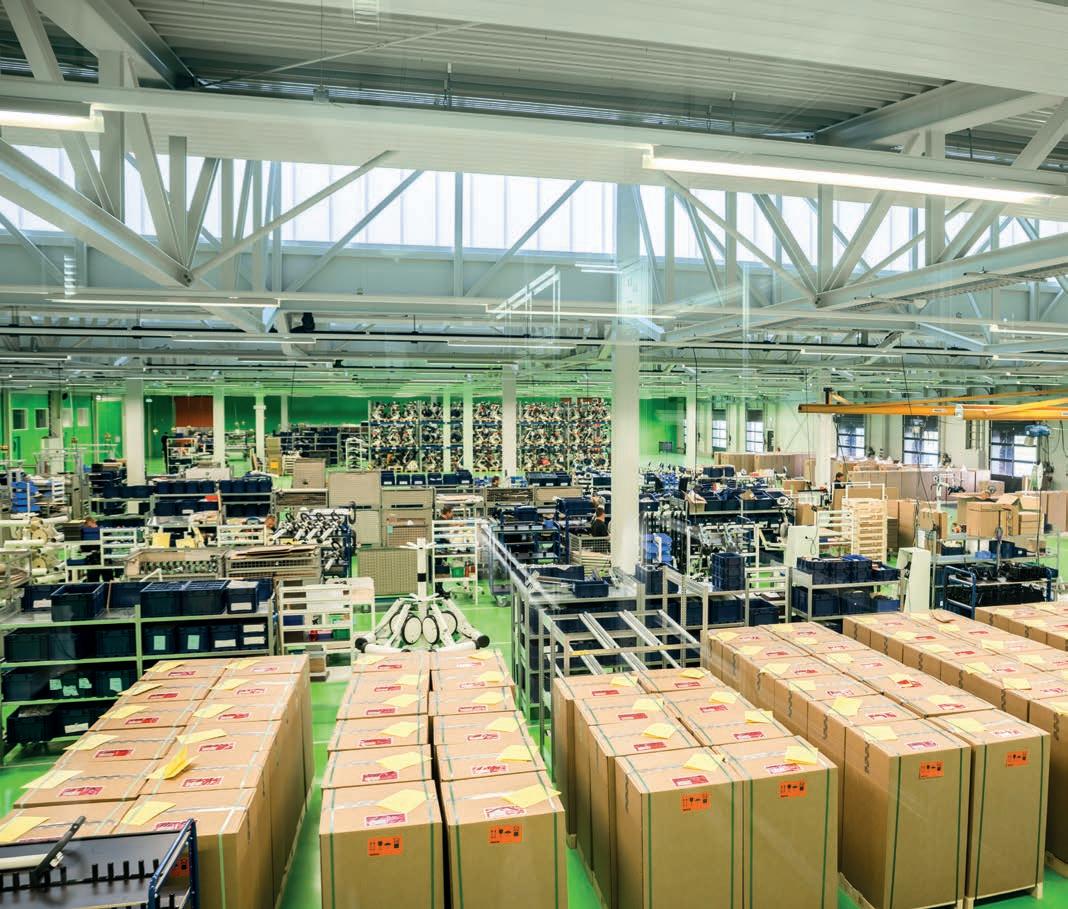

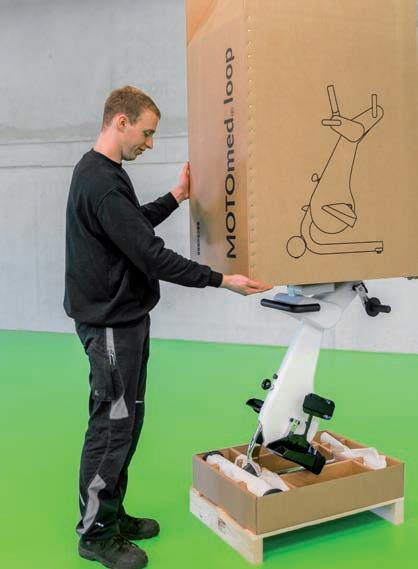

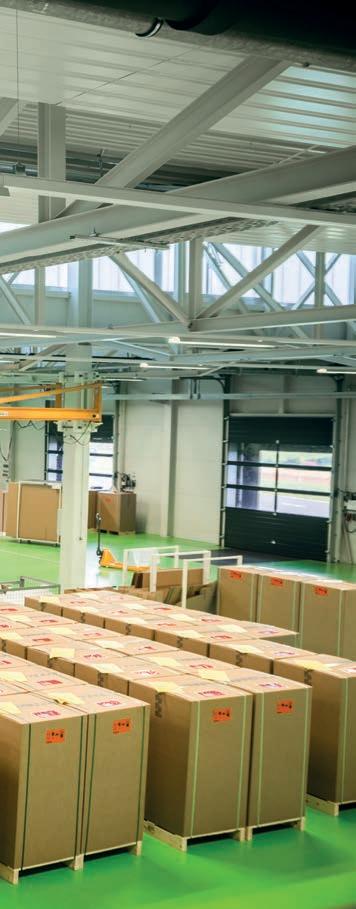

Montage- und Logistikzentrum R8, Standort Dürmentingen.

Die Internationalisierung des Unternehmens schafft Kund*innennähe auf allen wichtigen Märkten der Welt. Dadurch werden Anwender*innenkenntnisse von unschätzbarem Wert gewonnen. Unsere Kund*innen können sich auf ein weltweites Vertriebs- und Servicenetz verlassen. Stetig wachsende Innovationskraft und kompromissloses Qualitätsdenken stellen in allen Produktbereichen ein Höchstmaß an Kund*innennnutzen weltweit sicher.

LÄNDER
IMPORTEURE WELTWEIT 104 91 21
MOTOmed BEWEGUNGSTHERAPIE 02
24

MOTOmed SCHAFFT MEHRWERT

MOTOmed bietet Ärzt*innen und Therapeut*innen innovative, auf zahlreiche wissenschaftliche Studien basierende Therapiekonzepte, die jahrzehntelange klinische Erfahrung vereinen. Unser Ziel ist es, den Therapieprozess im Klinikalltag zu verbessern und den Patient*innen in allen Therapiephasen eine individuelle und optimale Lösung zu bieten. Die motorbetriebene Bewegungstherapie unterstützt dabei effektiv das Therapie- und Pflegepersonal, trägt zur Optimierung des Zeitmanagements bei, verbessert die Therapieeffektivität und überzeugt durch Qualität, Usability und Design.

25

THERAPIEMODI

Mit dem MOTOmed Aktiv/Passiv-Wechsel erreichen Sie optimale Therapie-Ergebnisse. Durch die abwechselnden Belastungs- und Erholungsphasen (Intervalle) werden beim aktiven und passiven MOTOmed Training höhere Trainingsreize erzielt, die wiederum zu einem größeren Therapieerfolg führen.

PASSIV

Sanftes Durchbewegen des ganzen Körpers. Wohltuend bei Muskelverspannungen und Gelenkbeschwerden, lockert die Muskulatur und fördert die Durchblutung. Die Geschwindigkeit der Bewegung regulieren Sie selbst.

ASSISTIV

Leichter Übergang von einem passiven zum aktiven Training mit geringster Muskelkraft. Motivationsprogramme unterstützen das Training mit spielerischen Reizen.

AKTIV

Aktive Bewegung. Sie bestimmen selbst, wie lange und mit welchem Widerstand Sie trainieren werden. Von Wissenschaftler*innen ausgearbeitete Therapieprogramme unterstützen Sie dabei.

26
2.1

EINSATZBEREICHE

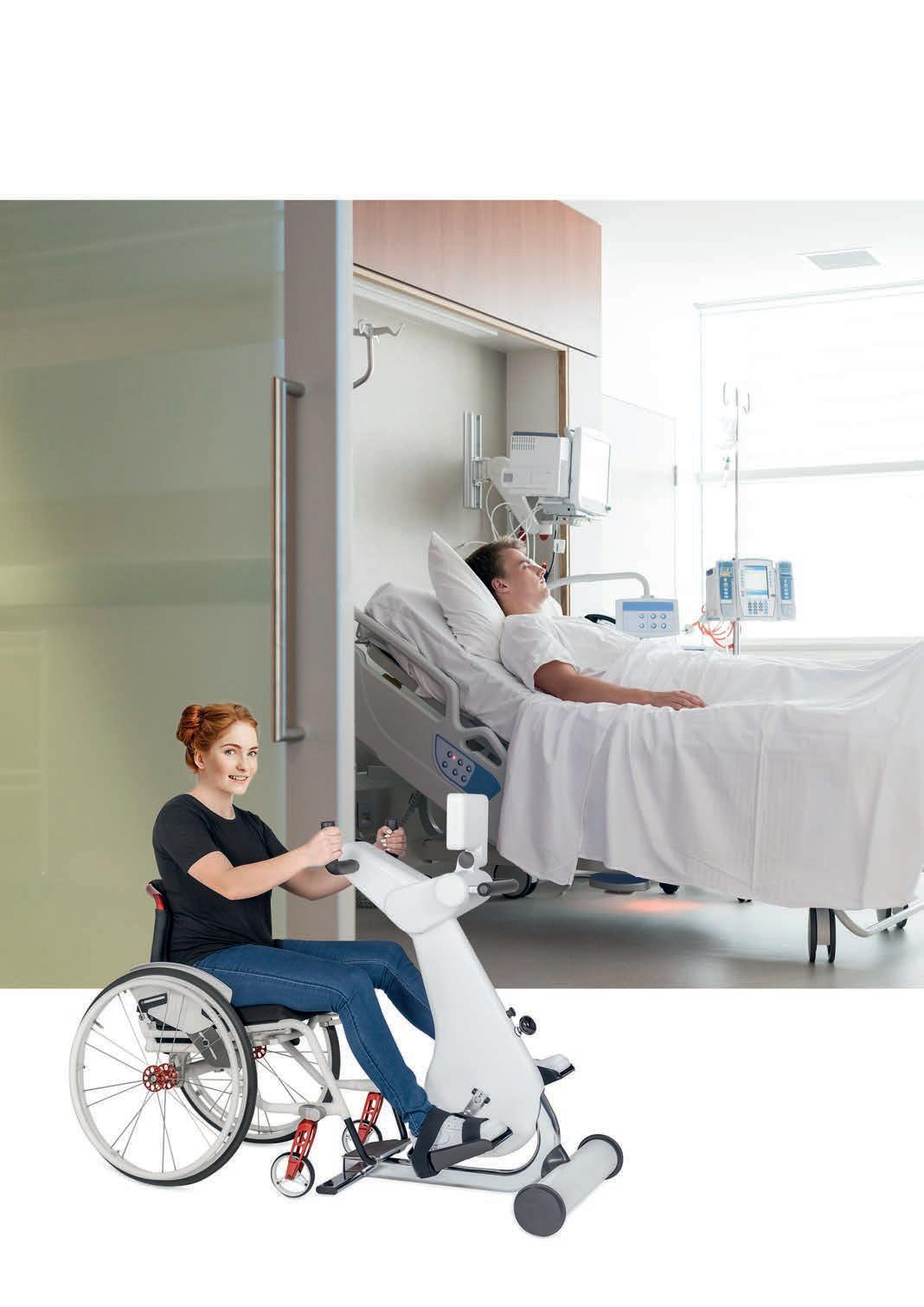

Die MOTOmed Bewegungstherapie wurde für Menschen mit Bewegungseinschränkungen entwickelt und ergänzt physio-, ergo- und sporttherapeutische Maßnahmen. Anwendende können sitzend im Rollstuhl oder vom Stuhl aus trainieren. Im Liegen trainieren Patient*innen mit dem MOTOmed vom Pflegebett oder von der Therapieliege aus.

BEWEGUNG IM SITZEN

Die MOTOmed Bewegung im Sitzen ergänzt optimal die Sport- und Bewegungstherapie in medizinischen Einrichtungen, kräftigt gezielt die Bein-, Rumpf-, sowie Arm-, Oberkörperund Schultermuskulatur, fördert die Durchblutung und stärkt die Atemhilfsmuskulatur.

BEWEGUNG AUF DER THERAPIELIEGE

Auf der Therapieliege können Personen ihre unteren und oberen Extremitäten passiv bewegen lassen, motorunterstützt oder aktiv trainieren. Insbesondere bei Dialyse-Patient*innen ist wissenschaftlich belegt, dass die Dialyse-Effektivität durch ein aktives MOTOmed Training gesteigert wird.

BEWEGUNG IM KRANKENBETT

Die Frühmobilisation mit dem MOTOmed regt das Herz-Kreislaufsystem an, fördert die Gelenkbeweglichkeit, unterstützt präventive Maßnahmen (z. B. Thrombose, Pneumonie, Spitzfuß, Obstipation) und kann die Genesung beschleunigen, wodurch sich die Liegedauer auf der Intensivstation verkürzt und Kosten reduziert werden können.

27
2.2

INDIKATIONEN

Bewegung ist eine wichtige Grundsäule unserer Gesundheit. Kann unser Körper nicht ausreichend aktiv sein, leidet unser Organismus unter Bewegungsmangel. Dies wirkt sich auf viele unterschiedliche Bereiche unserer Gesundheit aus, körperlich wie auch geistig. MOTOmed Bewegung kann bei vielen Indikationen Linderung schaffen und zu mehr Wohlbefinden und Lebensfreude führen. Überzeugen Sie sich selbst!

Nutzen Sie die Erfahrungsberichte von Institutionen und Anwender*innen unterschiedlicher Krankheitsbilder. Wir schicken Ihnen gerne kostenlos Ihrem Thema entsprechend die MOTOmed Erfahrungsberichte zu.

Mit dem MOTOmed Pre-Gait Training können Patient*innen selbständig Kraft und Ausdauer aufbauen. Beides sind Grundvoraussetzungen, um die Gehfähigkeit zu erlernen und auch zu verbessern. Großartig dabei ist, dass Patient*innen dies mit dem MOTOmed ganz unkompliziert und eigenständig durchführen können.

„ 28
2.3

ALS

COPD

BLUTHOCHDRUCK

ORTHOPÄDISCHE ERKRANKUNGEN

BETTLÄGERIGKEIT

SCHLAGANFALL

BEWEGUNGSMANGEL

NEUROLOGISCHE

ERKRANKUNGEN

SCHÄDEL-HIRN-VERLETZUNGEN

DIABETES

CEREBRAL PARESE

INTENSIVPFLEGE

WACHKOMA

DEMENZ

MULTIPLE SKLEROSE

FRÜHMOBILISIERUNG

PARKINSON

POLYNEUROPATHIE

SPASTISCHE LÄHMUNG/ICP

DURCHBLUTUNGSSTÖRUNGEN

HÄMODIALYSE

MUSKELERKRANKUNGEN

OSTEOPOROSE

QUERSCHNITT

ADIPOSITAS

SPINA BIFIDA

POLIO

29

THERAPIENUTZEN UND -ZIELE

Im Fokus steht der Erhalt oder das Wiedererlangen von Mobilität. Neben der Verbesserung von Körperfunktionen zählen auch psychosoziale Aspekte zu den wichtigen Therapiezielen. Besonders bei Bewegungseinschränkungen oder Lähmungen kann das tägliche Bewegungstraining mit dem MOTOmed Ausdauer, Kraft, Mobilität und Koordination positiv beeinflussen, Beweglichkeit und Durchblutung verbessern, Verdauung und Darmentleerung fördern sowie Wassereinlagerungen in den Beinen und Knochenbrüchigkeit therapieren.

Zahlreiche wissenschaftliche Studien belegen den Erfolg der MOTOmed B ewegungstherapie. Die Studienergebnisse zu unseren evidenzbasierten Therapiegeräten finden Sie unter www.motomed.de

Durch das MOTOmed Training werden Abgeschlagenheit und chronische Müdigkeit viel seltener und die mentale Fitness, gerade bei älteren Patient*innen, verbessert sich deutlich.

„ 30
2.4

GEHEN FÖRDERN

BEWEGUNGSMANGELERSCHEINUNGEN VORBEUGEN

SPASTIK REDUZIEREN

RESTMUSKELKRÄFTE

AKTIVIEREN

PSYCHE UND

WOHLBEFINDEN STÄRKEN

FATIGUE ENTGEGEN WIRKEN

31
ÜBERSICHT UND FUNKTIONEN 03

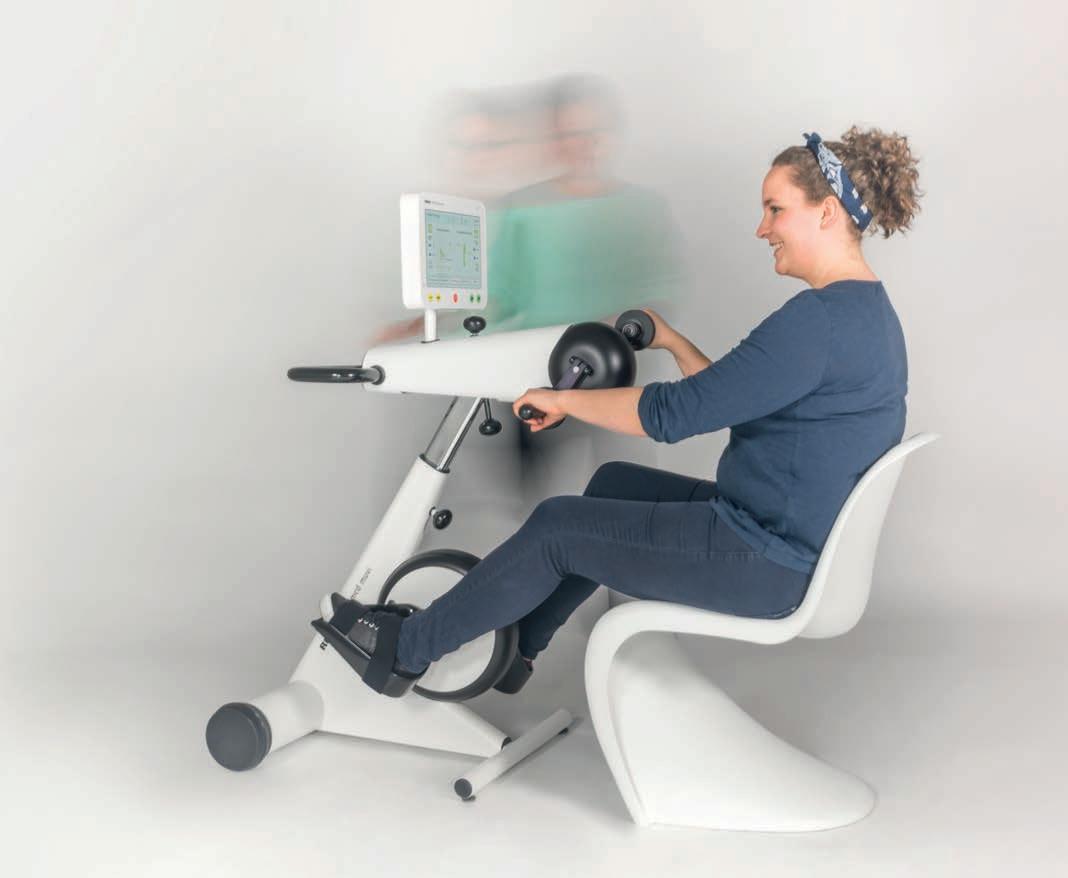

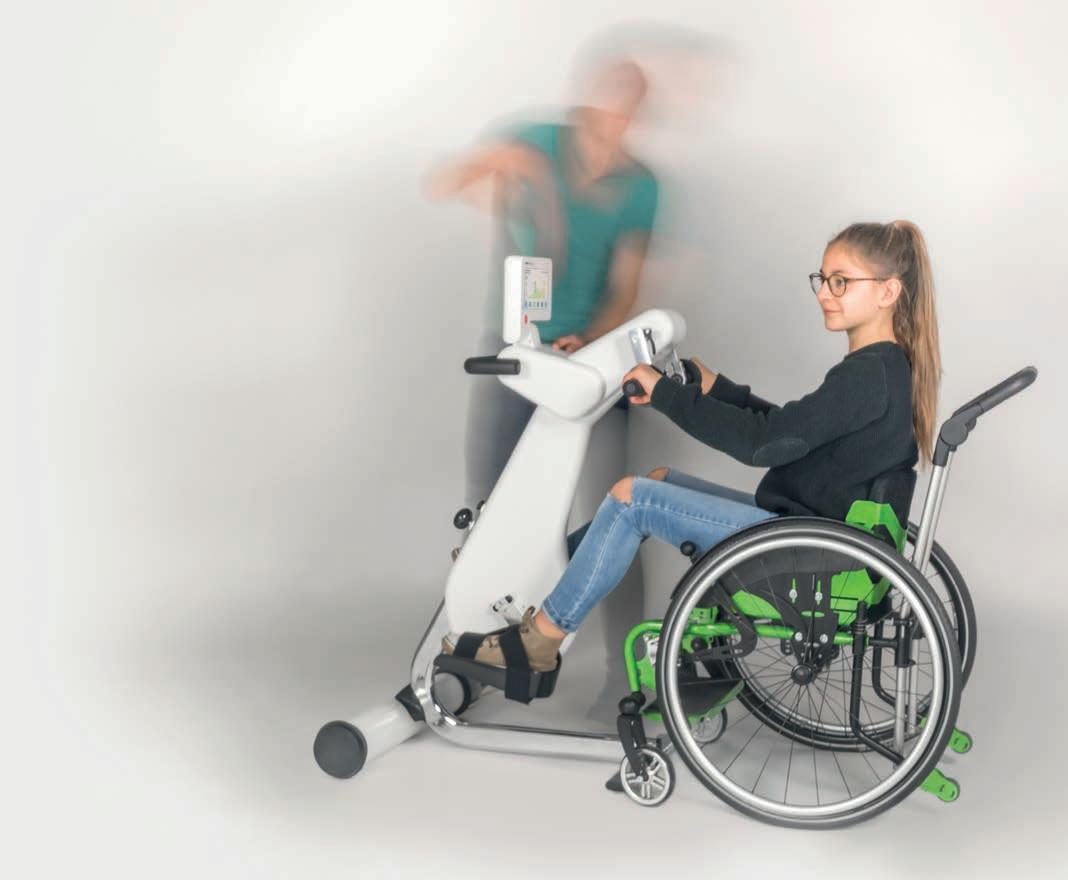

MOTOmed muvi Modus Simultantraining Bein- und Arm-/Oberkörpertrainer

MOTOmed muvi Modus Beintraining

MOTOmed muvi Modus Armtraining

SIMULTAN
34
SIMULTANE BEWEGUNG IM SITZEN MUVI MOTOmed

MOTOmed loop.la

Bein- und Arm-/Oberkörpertrainer

MOTOmed loop.l Beintrainer

MOTOmed loop.a Arm-/Oberkörpertrainer

MOTOmed loop p.la

Bein- und Arm-/Oberkörpertrainer

MOTOmed loop p.l Beintrainer

MOTOmed loop light.la

Bein- und Arm-/Oberkörpertrainer

MOTOmed loop light.l Beintrainer

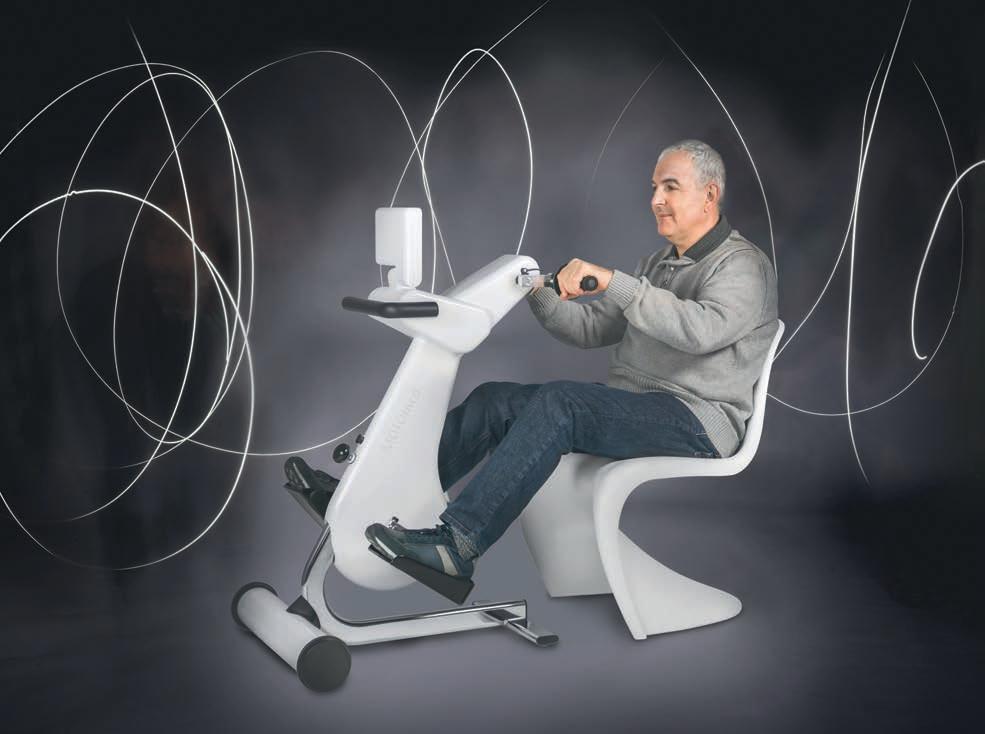

BEWEGUNG IM SITZEN

PARKINSON STANDARD LIGHT
erstatu ngsfähig Krankenkassen
35
MOTOmed LOOP EDITION

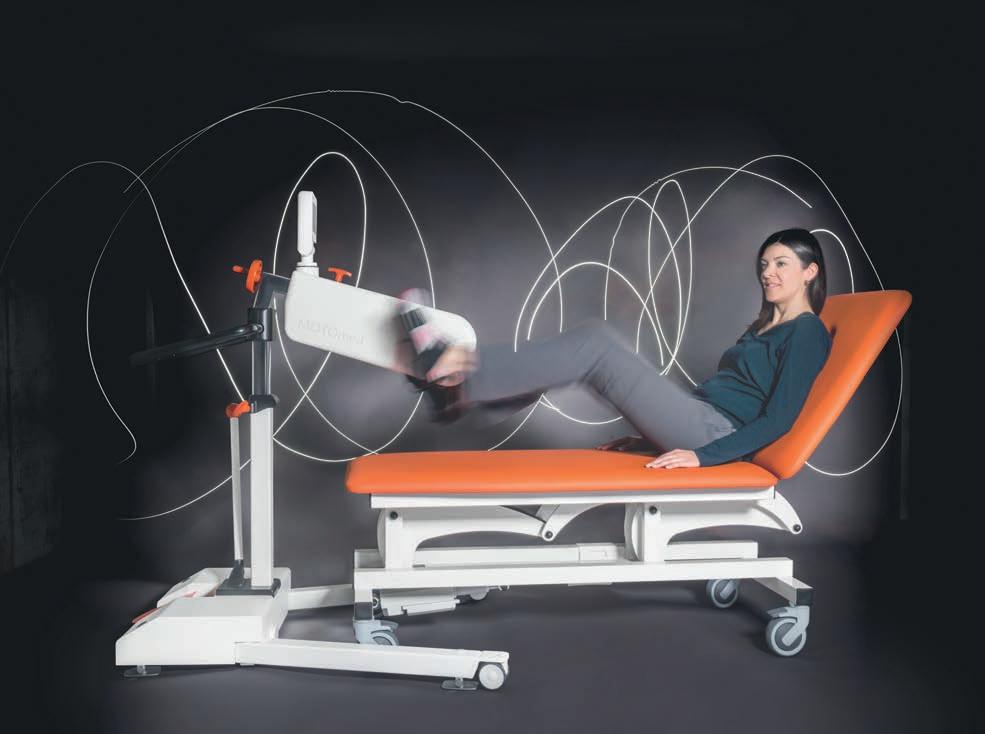

MOTOmed LAYSON EDITION

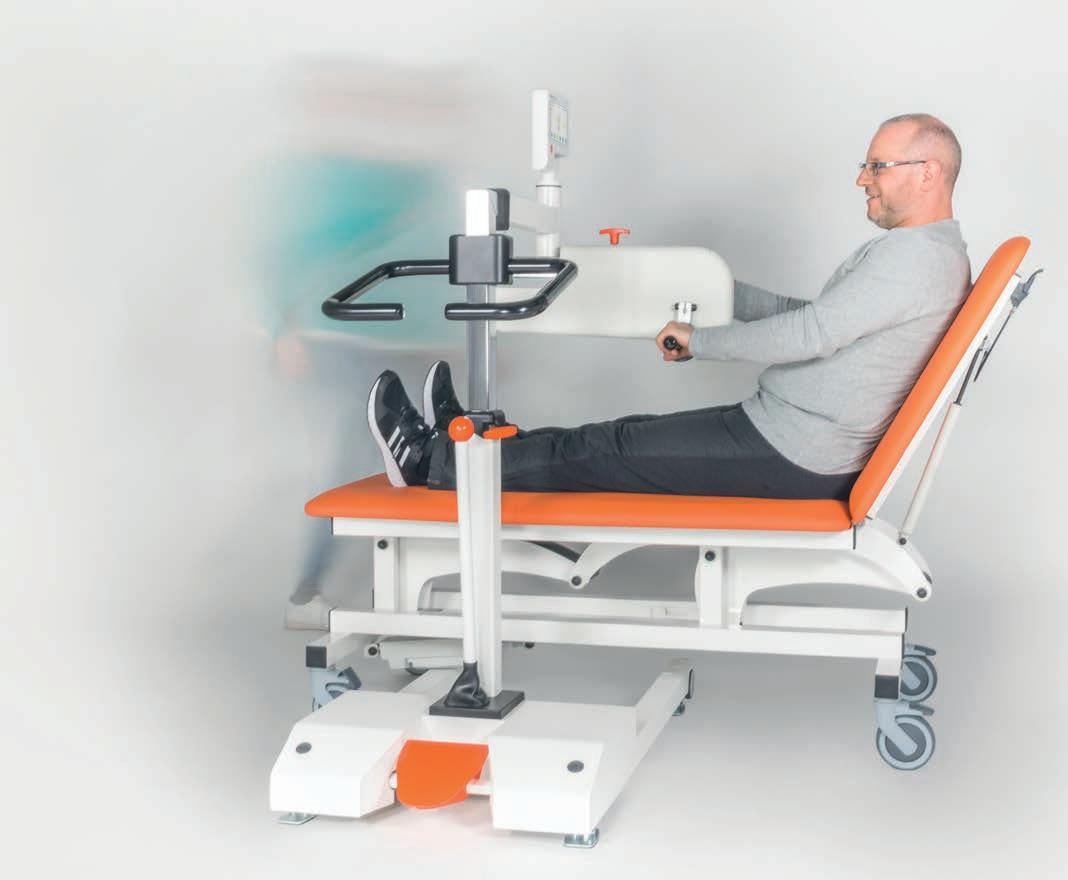

MOTOmed layson.la

Bein- und Arm-/Oberkörpertrainer

Modus Beintraining, Spreizfahrwerk

MOTOmed layson.l

Beintrainer, Spreizfahrwerk

MOTOmed layson.la

Bein- und Arm-/Oberkörpertrainer

Modus Arm-/Oberkörpertraining, Parallelfahrwerk

IM LIEGEN

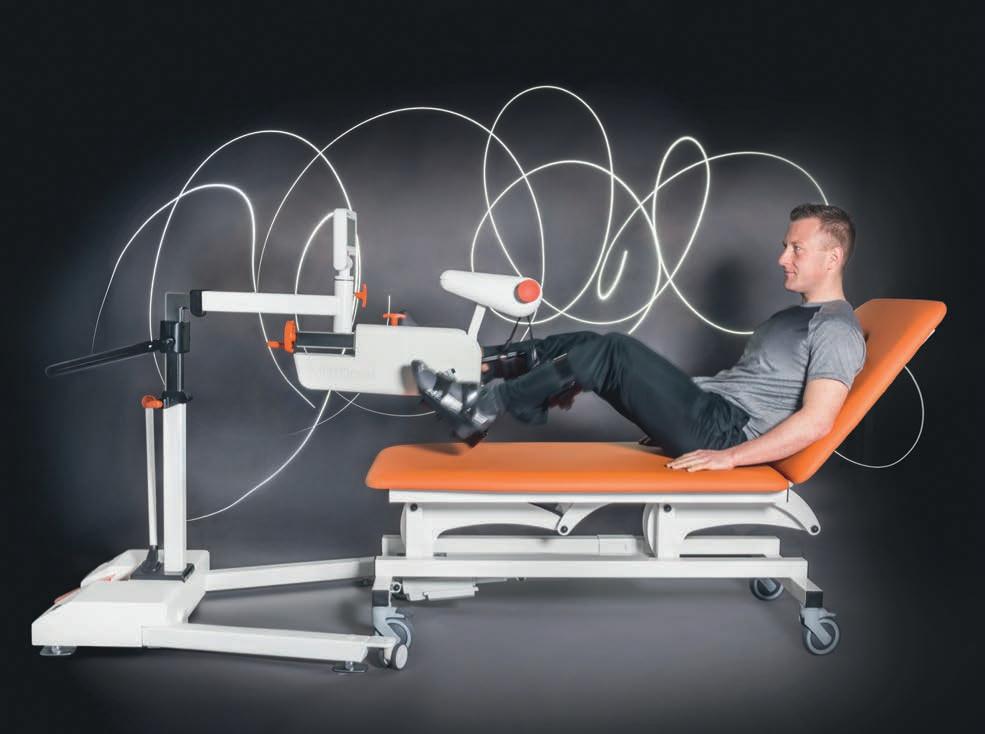

BEWEGUNG IM LIEGEN
36

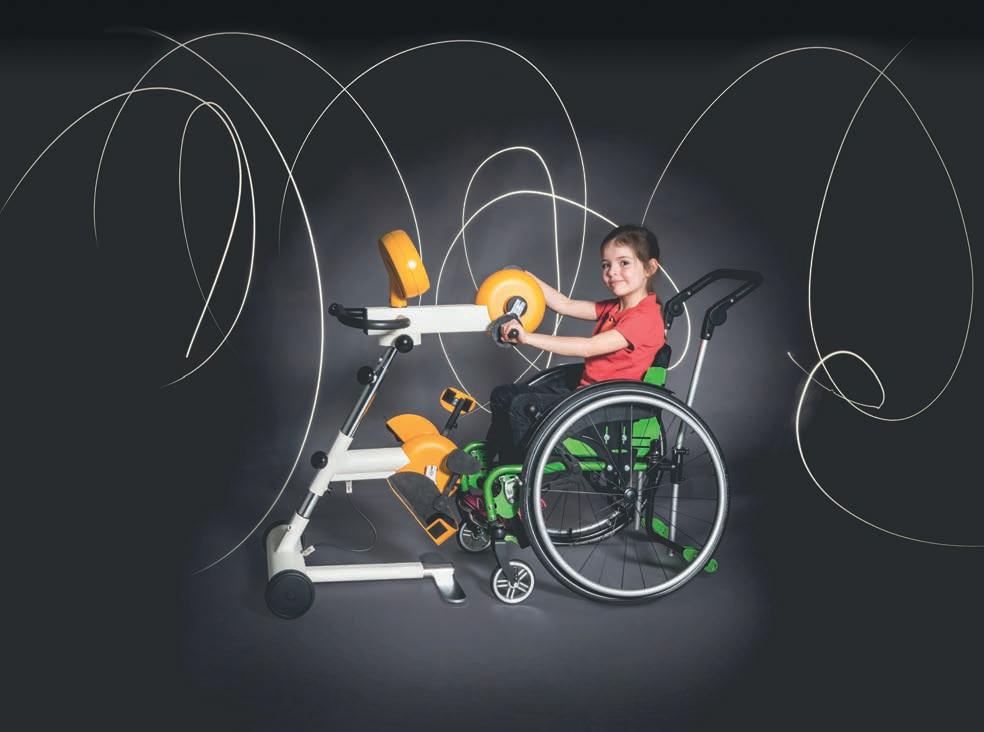

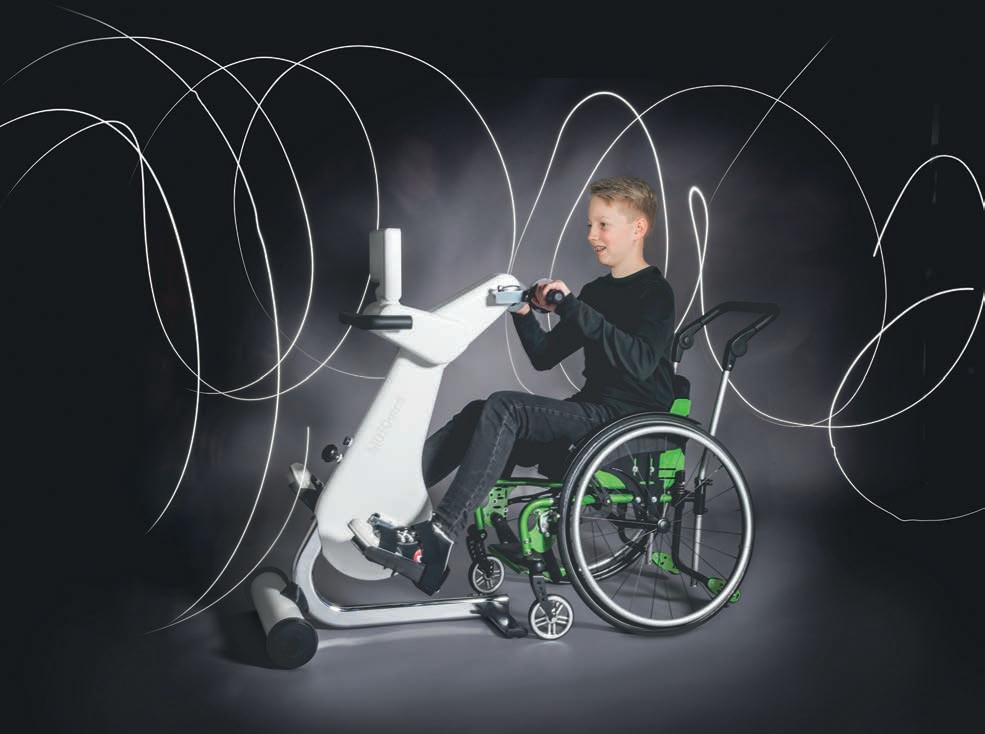

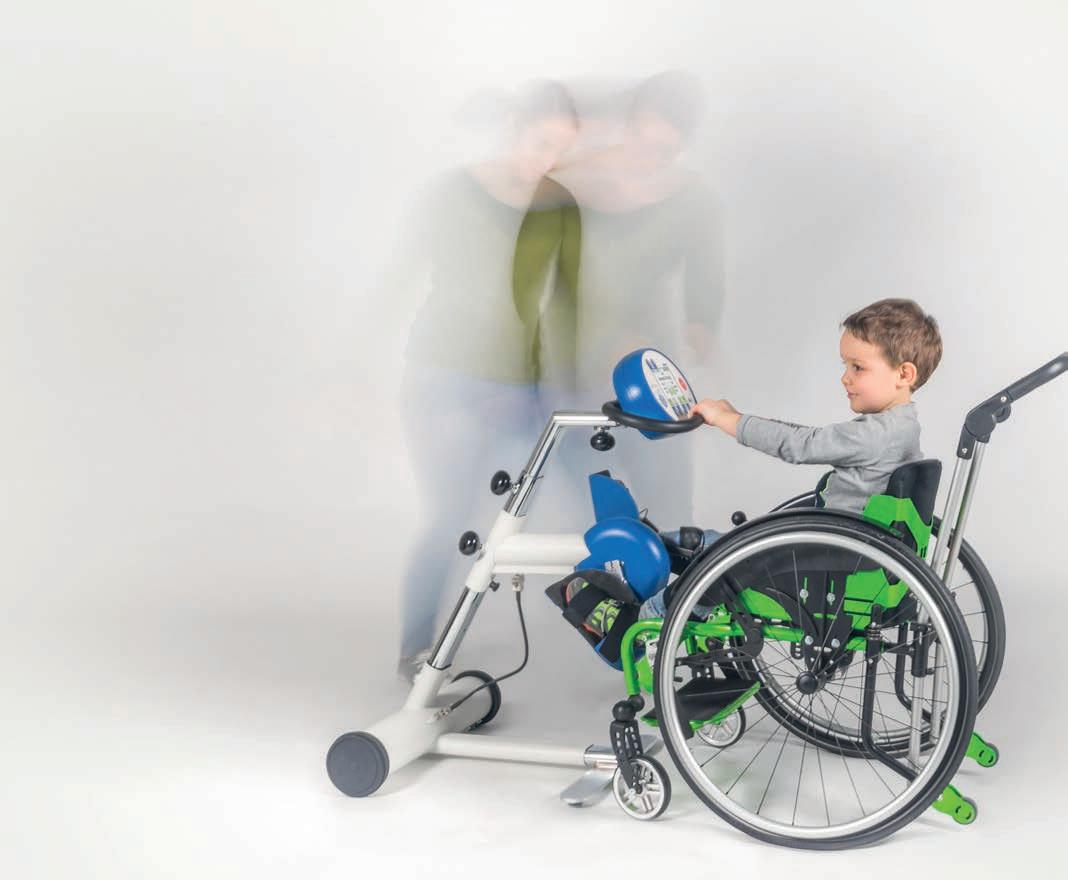

MOTOmed loop kidz.la Bein- und Arm-/Oberkörpertrainer

MOTOmed loop kidz.l Beintrainer

MOTOmed loop kidz.a Arm-/Oberkörpertrainer

MOTOmed gracile 12 [ la ]

Bein- und Arm-/Oberkörpertrainer, Modus Beintraining

MOTOmed gracile 12 [ l ] Beintrainer

MOTOmed layson kidz.la

Bein- und Arm-/Oberkörpertrainer, Modus Beintraining, Spreizfahrwerk

MOTOmed layson kidz.l Beintrainer Parallelfahrwerk

LOOP KIDZ GRACILE 12 IM LIEGEN KIDZ
KINDER
SITZEN UND LIEGEN MOTOmed 37
BEWEGUNG IM

HÖHENEINSTELLUNG

Extrem easy 38

HÖHENEINSTELLUNG IN 5 STUFEN

LOOP ON TOP

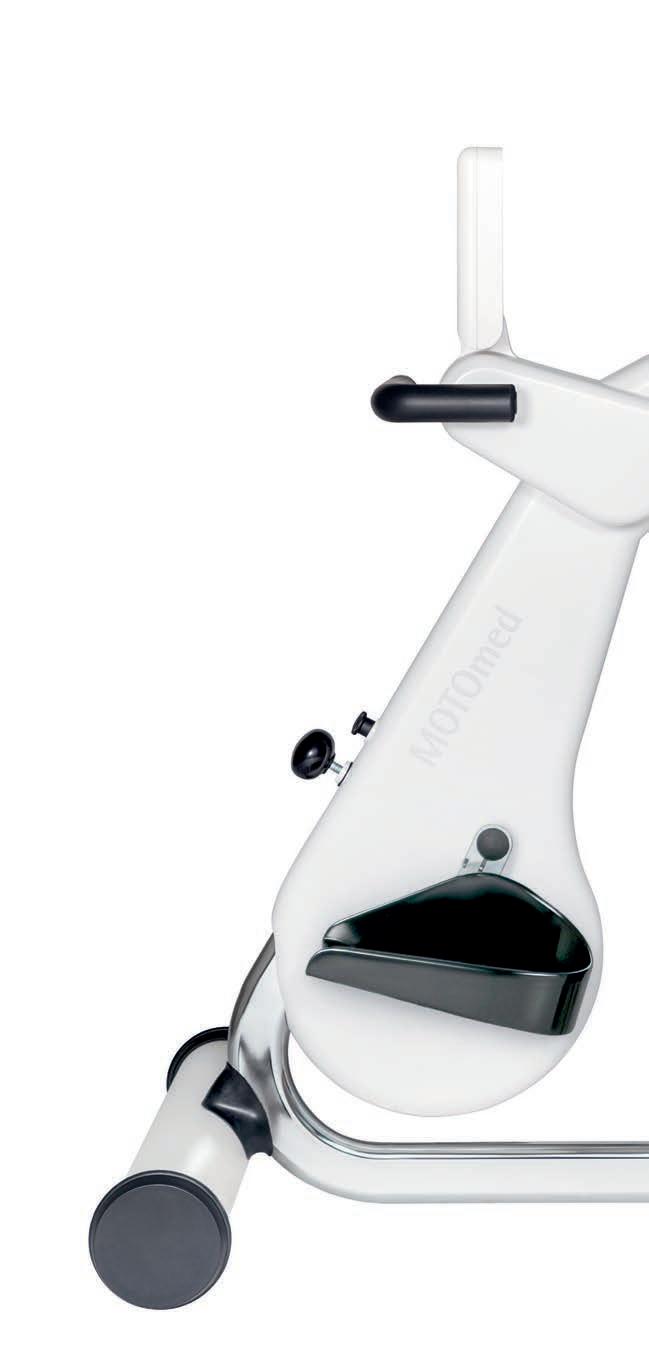

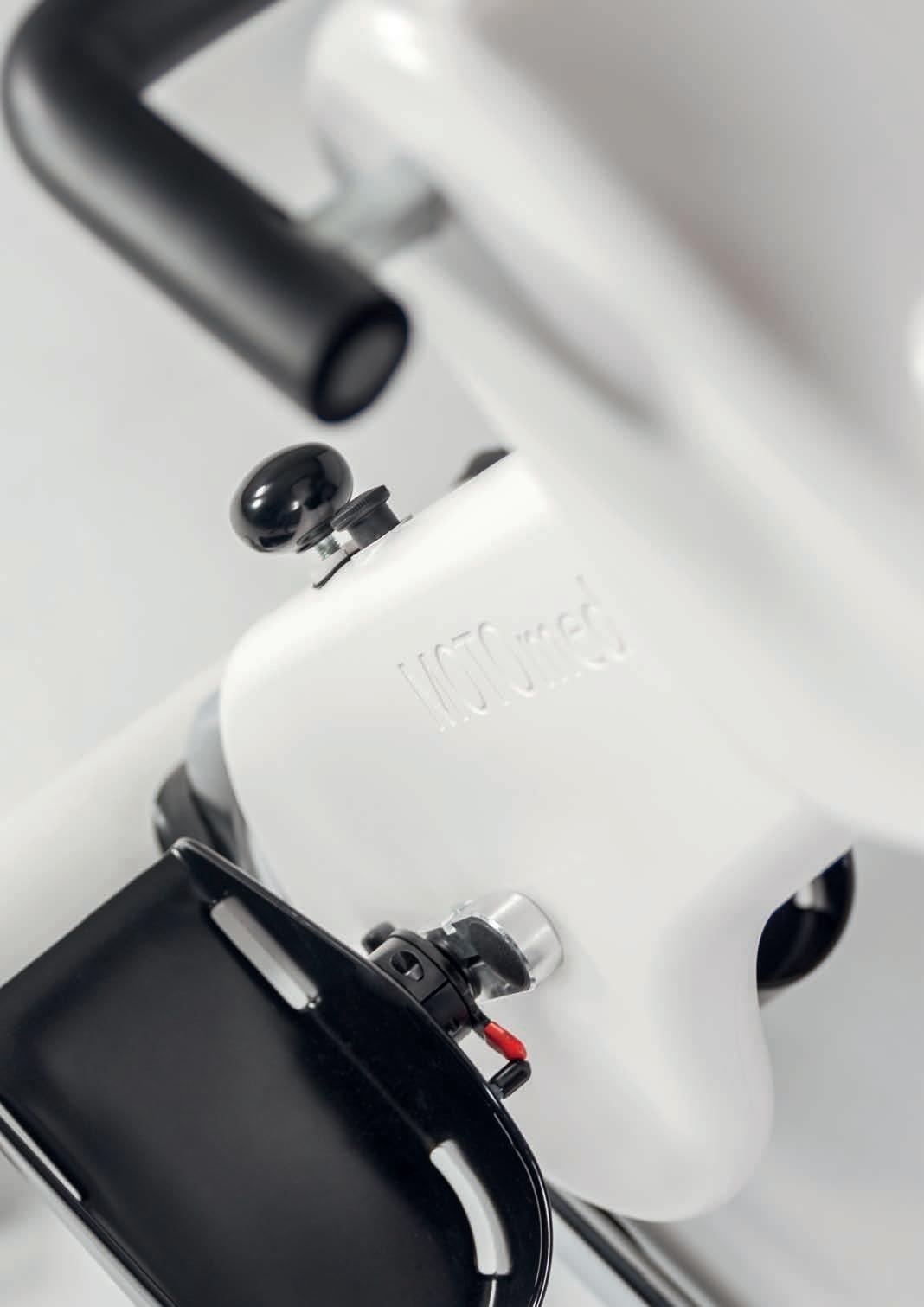

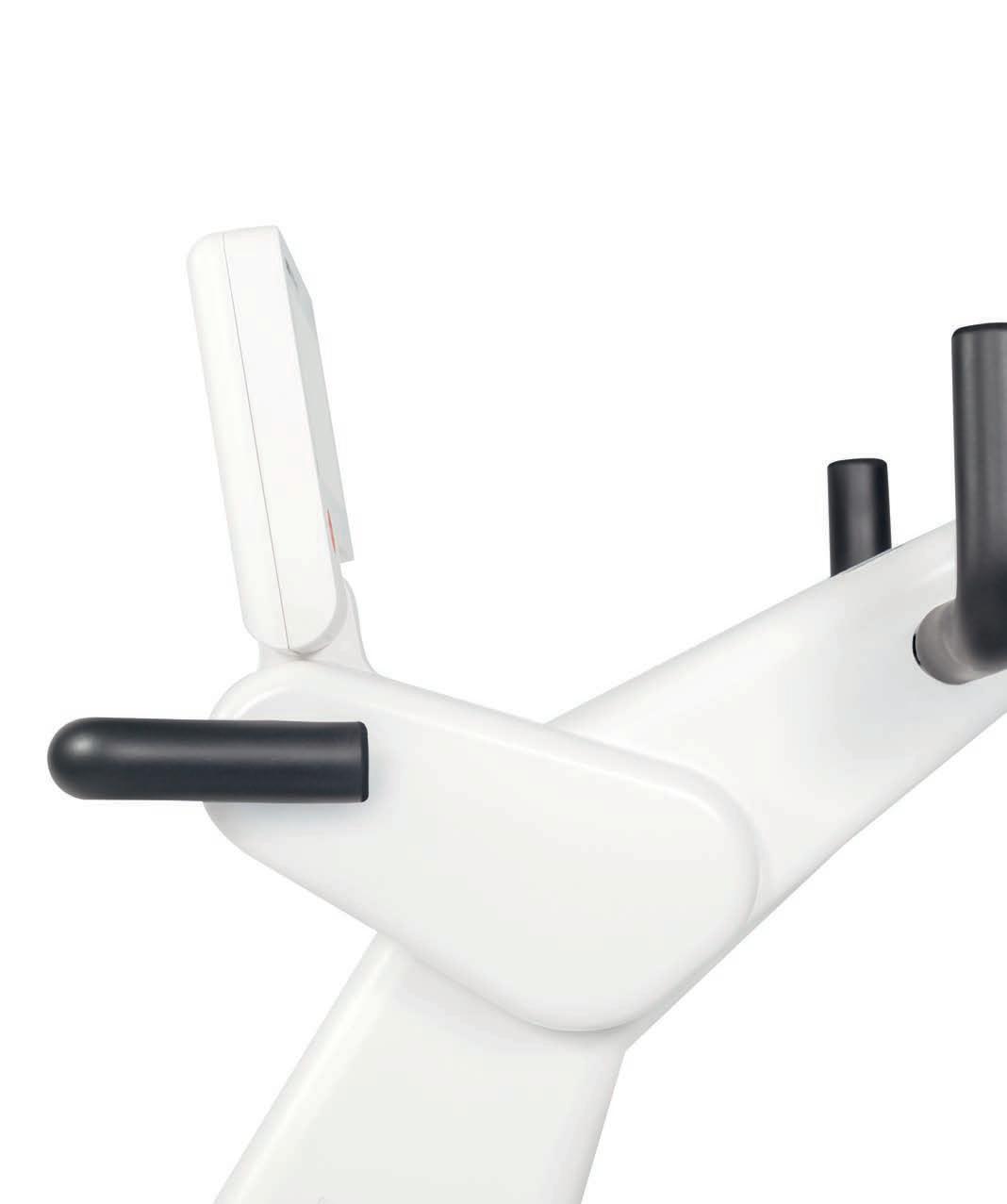

Die MOTOmed loop edition lässt sich werkzeuglos in der Höhe einstellen und bietet damit die optimale Anpassung des Bein- und Armtrainers an die individuellen Bedürfnisse der Anwender*innen. Aktivrollstuhl, Elektrorollstuhl, Pflegerollstuhl? Stuhl? Sitzschale? Kurze Beine? Oder eine Trainingseinheit in leichter Liegeposition zur Förderung des venösen Rück stroms? Eine höhere Trainingsposition für das Schultertraining? Ja, bitte!

39

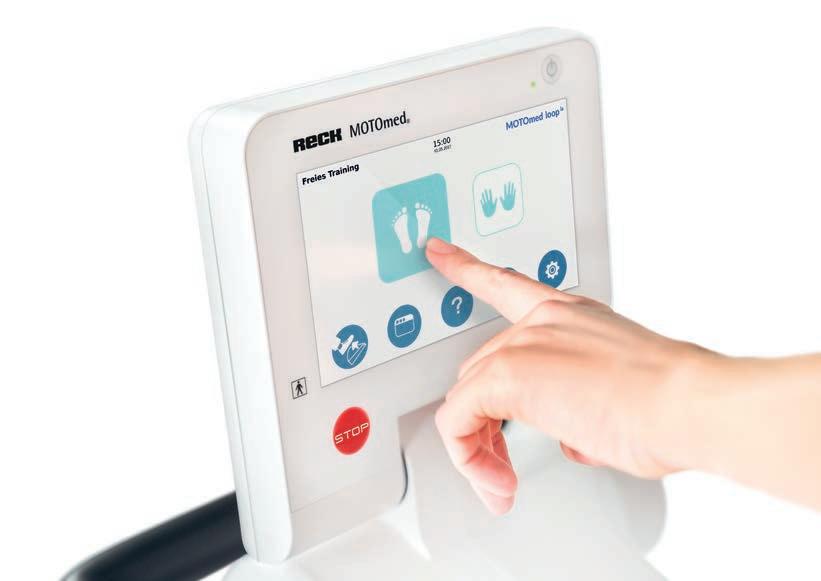

Trainingswechsel

PER TOUCH

40

TOUCH ME

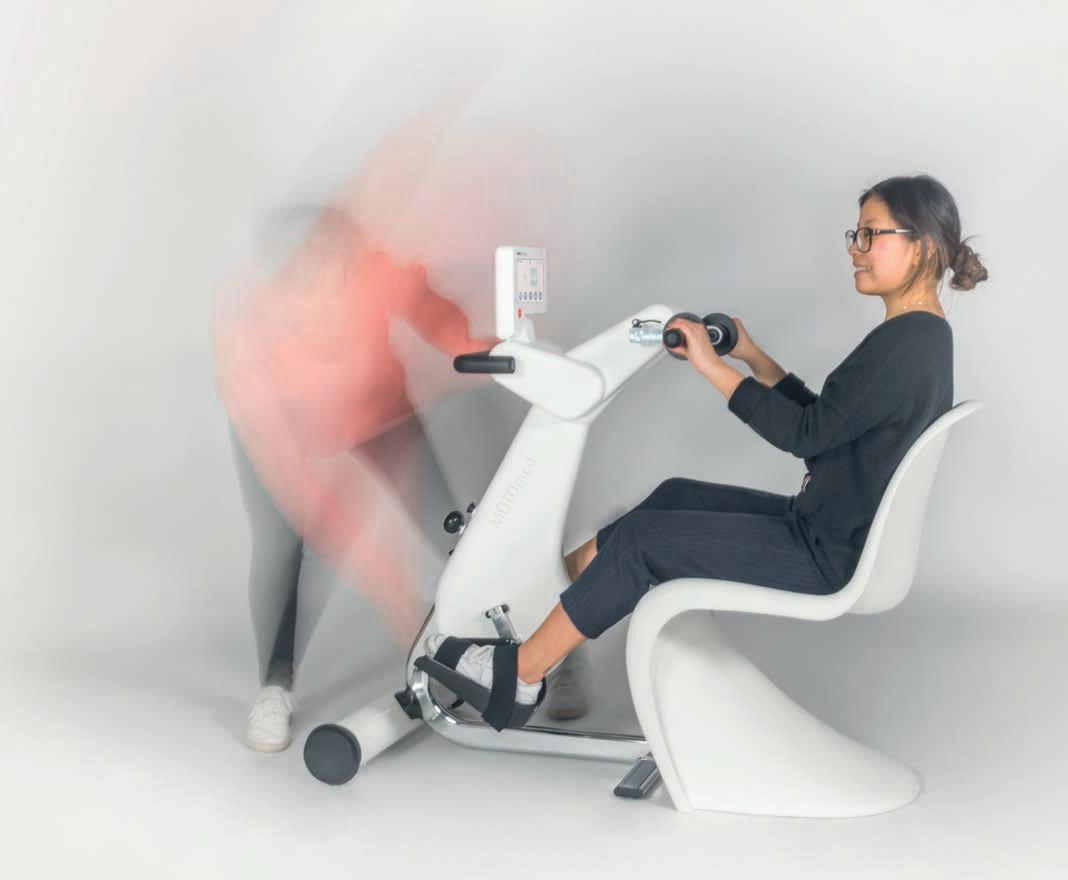

Trainingswechsel leicht gemacht: Die Umstellung von Arm- auf Beintraining wird beim MOTOmed loop.la direkt am Display gesteuert. Das MOTOmed loop.la reagiert digital per Touch und stellt den Trainingswechsel automatisch um. Das neue 7̎ große FarbTouch-Display ist einfach und intuitiv bedienbar und bietet intelligente Funktionen in innovativer Form an. Selbstverständlich ist das Display auch für die Wischdesinfektion geeignet.

41

Das Hygiene KONZEPT

42

FORM FOLLOWS FUNCTION

MOTOmed next generation zeigt in beispielhafter Weise „Stahl kann alles tragen“. MOTOmed reagiert mit neuem Design in hochwertiger Materialität auf die gestiegenen Anforderungen des modernen Klinikalltags und den funktionellen Ansprüchen in Therapiezentren und Pflegeeinrichtungen. Das beispiellose Hygienekonzept der neuen MOTOmed Gerätegeneration unterstützt dabei effektiv die Maßnahmen der Kliniken und Institutionen im Rahmen des Hygienemanagements, um die Gefährdung durch Übertragung ansteckender Krankheitserreger zu vermeiden und Gesundheitsrisiken zu minimieren.

43

Intuitives Handling

FUNKTIONEN

44

THERAPIEPROGRAMME

Je nach MOTOmed Modell stehen unterschiedliche Therapieprogramme mit vordefiniertem Ablauf zur Auswahl: Standard, Kraftausdauer, Lockerung, Koordination, Parkinson, Schlaganfall, Multiple Sklerose, Neurologie, Orthopädie und Kardiologie. Eigene individuelle Trainingsprogramme können vom Anwender*innen erstellt werden.

SERVOTRETEN

Ähnlich einem E-Bike unterstützt die MOTOmed Funktion ServoTreten den Anwender*innen bei der Ausführung seiner aktiven Bewegung. Die Funktion ermöglicht Trainierenden eine akti ve Bewegungsausführung selbst bei geringsten Eigenkräften. Ohne überfordernde Anstrengungen können selbst verborgene Restmuskelkräfte erkannt, angezeigt und aufgebaut werden.

TRAININGSFEEDBACK

Alle MOTOmed Modelle geben Feedback in Echtzeit während und nach dem Training zu Trainingsdauer, Trainingsstrecke, Symmetrie, Gesamtumsatz, Tonus, Aktivleistung und dem aktiven bzw. passiven Trainingsanteil.

SYMMETRIETRAINING

Die Funktion SymmetrieTraining entfaltet ihre fördernde Wirkung wenn es darum geht, gezielt die schwächere Seite zu stärken. Eine animierte Figur hilft Anwender*innen während des Trainings ihre „schwächere“ Körperseite gezielt einzusetzen. Das SymmetrieTraining beugt einer Überlastung der gesunden Extremitäten vor.

GAMES UND VIDEOS

Gleichermaßen beliebt wie fördernd sind die therapeutischen Spiele. Über das Zusammenwirken koordinierter und physischer Leistung kann der Spielverlauf gesteuert werden. Je nach MOTOmed Modell stehen Anwendenden die Motivationsspiele Billy Balance, Lilly Lane und Multi Task, sowie MotoMax und TrampolinMax zur Auswahl. Das MOTOmed muvi bietet außerdem Filme mit musikalischer Untermalung zur Entspannung an.

SLIDESHOW

Auf dem Display können eigene digitale Bilder während des Trainings als Slideshow abgespielt werden, ganz einfach per USB-Stick, als unterhaltendes Element.

45

Safety First

SICHERHEITSFUNKTIONEN
46

LOCKERUNGSANTRIEB

Muskelverkrampfungen und -schmerzen werden mit dieser MOTOmed Funktion gelindert. Unsere Lösung liegt in einem sanft geregelten Riemenantrieb, der für einen fließenden Bewegungsablauf sorgt. Aufgrund dieser besonders schonenden Antriebstechnik können Muskelverspannungen und Spasmen gelockert und langsam gelöst werden.

BEWEGUNGSSCHUTZ

Tritt während des Trainings eine Muskelverkrampfung, Spastik oder Bewegungsblockade (Freezing) auf, stoppt diese MOTOmed Funktion der Spastikerkennung die Pedalbewegung. Dabei spielt es keine Rolle, wie sich die Grundspannung der Muskulatur verändert, der BewegungsSchutz bleibt nicht konstant, sondern passt sich automatisch jeder Veränderung an. Dadurch bleibt er immer optimal sensibel.

SPASTIKLOCKERUNG

Beine und / oder Arme werden bei einer Spastik entlastet, nach einer Ruhe p hase wird die Drehrichtung langsam gewechselt. Dieser MOTOmed Funktion liegt das therapeutische Prinzip der antagonistischen Hemmung zugrunde, die Beugespastik wird durch Strecken und die Streckspastik durch Beugen gelöst.

EINSTIEGSHILFE

Die MOTOmed Funktion Einstiegshilfe erleichtert vor dem Trainingsstart das Einlegen der Füße in die Fußschalen. Über einen Button auf dem Display können Anwender*innen die Fußschalen stufenlos in die für sie geeignete Position bewegen und dabei eigenständig agieren.

47
PRODUKTE 04
50

MUVI MOTOmed

SIMULTAN

EINZIGARTIG SIMULTAN

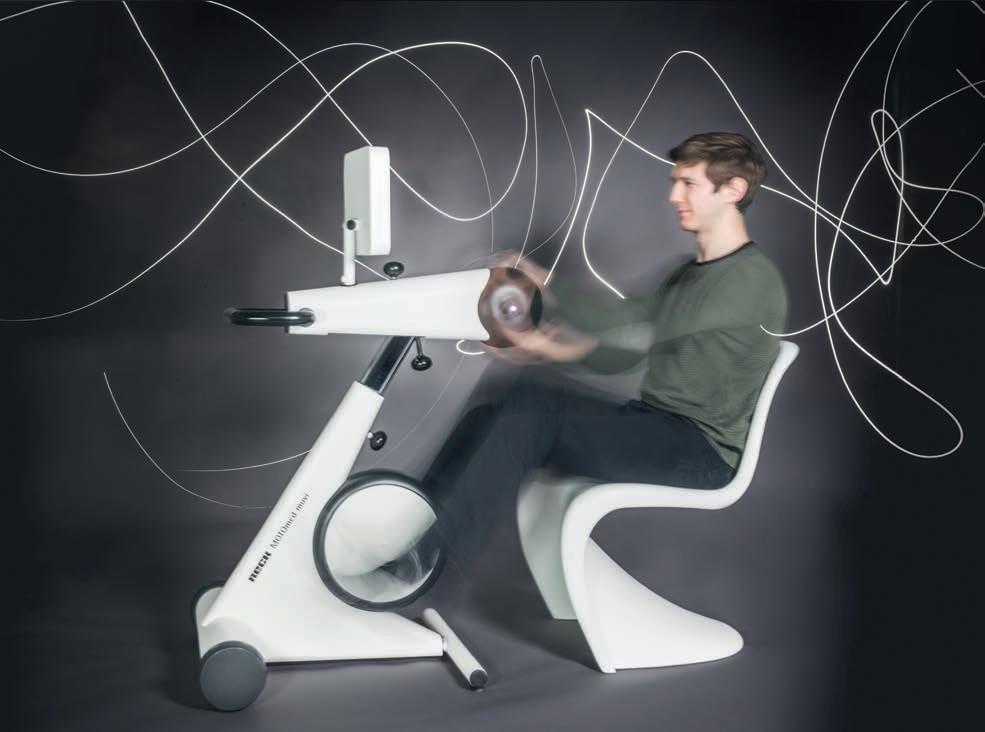

Das MOTOmed muvi ermöglicht ein gleichzeitiges Training von Beinen, Armen und Oberkörper und steigert damit die Therapieeffektivität. Da die Trainingszeit pro Patient*in um bis zu 50 % reduziert werden kann, wird der Therapieaufwand verringert. So unterstützt das MOTOmed die kosten bewusste Planung und effiziente Durchführung der Bewegungstherapie.

Das ganzheitliche MOTOmed Training beansprucht bis zu 80 % der aktiven Skelettmuskulatur, verbessert Muskelkraft und Beweglichkeit und trainiert Herz und Kreislauf. Die intelligente MOTOmed Bewegungssteuerung reagiert unmittelbar und direkt auf den Anwender*innen. Beine und Arme können in unterschiedlichen Modi (Geschwindigkeit, Widerstand) ähnlich eines selbstständigen Bewegungsablaufes bewegt werden. Ein ganzheitliches Bewegungsempfinden, auch bei eingeschränktem Bewegungsapparat, wird erzielt und die Koordination geschwächter Extremitäten verbessert.

MOTOmed muvi 51

TECHNISCHE DATEN

MOTOmed muvi

Bein- und Arm-/ Oberkörpertrainer Simultantraining

Maße in cm ( L × B × H ) : 95 – 108 × 60 × 124 – 135

Gewicht : 51 kg

Max. zulässiges Benutzer*innengewicht : 135 kg

Klassifizierung nach MPG : IIa

Klassifikation : Schutzklasse II, Typ BF

Bildschirmdiagonale : 12,1̎

52

SERIENAUSSTATTUNG

Simultantraining, Trainingsmodi für Bein- und Arm-/ Oberkörpertrainer

differenziert einstellbar

Farb-Touch-Display ( 12,1̎  ), drehbar, neigbar

integrierter Bedienfilm

kunststoffbeschichtete Fußschalen

drehbarer, höhen- und in der Distanz verstellbarer Arm-/ Oberkörpertrainer

s anfter An- und Auslauf der Bewegung

leiser, sanfter und harmonischer Rundlauf ( LockerungsAntrieb )

2-stufige Pedalradius-Einstellung ( 7 cm oder 12,5 cm )

s tabile Ganzmetallbauweise, hochwertig und standsicher mit ausziehbarem Gerätefuß

leicht fahrbar mit großen Transportrollen ( 15 cm Durchmesser )

serielle Schnittstelle, USB-Schnittstelle

Farbe : schwarz/weiß

FUNKTIONEN

Passiv-, Assistiv- und Aktivtraining

elektronische Einstiegshilfe

G eschwindigkeit von 1 bis 60 U/min ( passiv )

Bremswiderstand von 0 bis 20 ( aktiv )

Motorkraftstufen von 1 bis 10 ( passiv )

Voreinstellung der Therapiezeit von 0 bis 120 Minuten

BewegungsSchutz und SpastikLockerungsprogramm

Sicherheitsstopp

SymmetrieTraining

Motivations- und Therapieprogramme

detailliertes Feedback während und nach dem Training

E xport von Trainingsdaten, Import eigener Trainingsprogramme

Games und Videos

Slideshow per USB

Sprachauswahl

ZUBEHÖR

Beinführungen mit kunstoffbeschichteten Wadenschalen

selbstbedienbare Fußhalterungen

s tufenlose Pedalradiuseinstellung für Beintrainer

Handfixierungen und Manschetten

Rollstuhl-Kippsicherung

weiteres Zubehör auf Anfrage

53
54

NEUE HAPTIK UMHÜLLT NEUE TECHNOLOGIE

Das reduzierte Design mit neuer Haptik zeichnet die MOTOmed next generation aus. Optimierte Abmessungen und Proportionen, die innovative Höheneinstellung sowie das intuitive Bedienkonzept haben zu einer Neuinterpretation der MOTOmed Modelle geführt und bereiten dem Anwender*innen ein progressives Trainingserlebnis.

MOTOmed loop.la MOTOmed loop p.la MOTOmed loop light.la MOTOmed loop.l MOTOmed loop p.l MOTOmed loop.a 55
EDITION LOOP MOTOmed
EDITION MOTOmed LOOP 56

MOTOmed LOOP

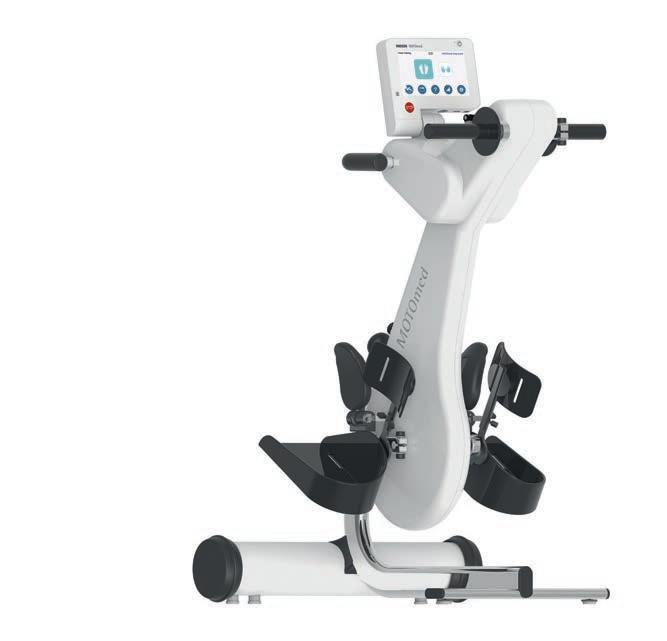

MOTOmed loop.la

Bein- und Arm-/Oberkörpertrainer

MOTOmed loop.l Beintrainer

MOTOmed loop.a Arm-/Oberkörpertrainer

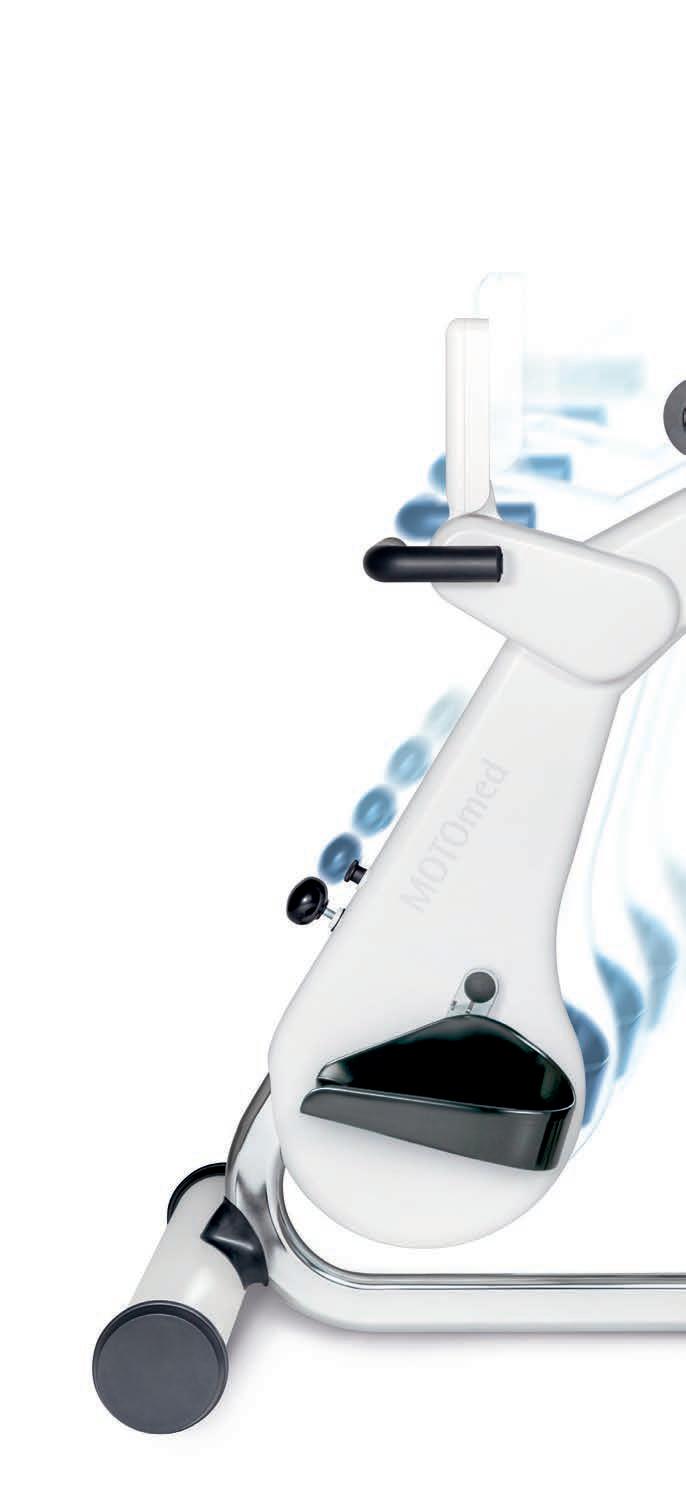

MOTOmed loop, das ist die zukunftweisende Bewegungstherapie im Sitzen. Die innovative Höheneinstellung, das intuitive Bedienkonzept und das moderne Hygienekonzept bieten dem Anwender*innen ein völlig neues Trainingserlebnis und unterstützen das Klinikpersonal optimal im Arbeitsalltag. Die MOTOmed loop edition ist vielseitig und überzeugt auch durch ihre digitale Intelligenz. Durch Upgrade Bundles lässt sich das MOTOmed loop.l oder das MOTOmed loop.a zum MOTOmed loop.la äußerst einfach konfigurieren.

MOTOmed LOOP PARKINSON

MOTOmed loop p.la

Bein- und Arm-/Oberkörpertrainer

MOTOmed loop p.l Beintrainer

Das MOTOmed loop parkinson ermöglicht schnelle, motorunterstüzte Drehbewegungen bis zu 90 Umdrehungen pro Minute (Forced Exercise). Die schnellen, geführten Bewegungen können helfen, den Tremor (Muskelzittern) zu reduzieren, die Gehfähigkeit zu verbessern und die alltäglichen Bewegungen wieder zielgerichtet auszuführen. Das MOTOmed loop parkinson ist upgradefähig. Der Beintrainer lässt sich einfach per Upgrade Bundle zum Bein- und Arm- /  Oberkörpertrainer umrüsten. So wird aus dem MOTOmed loop p.l das MOTOmed loop p.la.

MOTOmed LOOP LIGHT

MOTOmed loop light.la

Bein- und Arm-/Oberkörpertrainer

Das MOTOmed loop light bietet eine hochwertige Grundversorgung. Es beinhaltet die elementaren Funktionen für eine sichere Bewegung bei Lähmung und Spastik.

57

TECHNISCHE DATEN

MOTOmed loop

MOTOmed loop light

Bein- und / oder Arm-/ Oberkörpertrainer

Maße in cm ( L × B × H ) : 70 × 60 × 107 – 122

Gewicht loop.la / loop light.la : 33 kg

Gewicht loop.l : 31 kg

Gewicht loop.a : 28 kg

Max. zulässiges Benutzer*innengewicht : 135 kg

Klassifizierung nach MPG : IIa

Klassifikation : Schutzklasse II, Typ BF

Bildschirmdiagonale : 7̎

58

SERIENAUSSTATTUNG

Höheneinstellung in 5 Stufen

Wechsel von Bein- auf Armtraining per Touch

Farb-Touch-Display ( 7̎ ), neigungsverstellbar, einklappbar

kunststoffbeschichtete Fußschalen *

s anfter An- und Auslauf der Bewegung

leiser, sanfter und harmonischer Rundlauf ( LockerungsAntrieb )

2-stufige Pedalradiuseinstellung ( 7 cm oder 12,5 cm )

flacher Gerätestandfuß

s tabile Metallbauweise, hochwertig und standsicher

geschlossener Kunststoffkorpus ( PC / ABS ), leicht zu reinigen und zu desinfizieren leicht fahrbar mit großen Transportrollen ( 13 cm Durchmesser )

serielle Schnittstelle, USB-Schnittstelle

Farbe : weiß

FUNKTIONEN

Passiv-, Assistiv- und Aktivtraining

elektronische Einstiegshilfe

G eschwindigkeit von 1 bis 60 U/min ( passiv )

Bremswiderstand von 0 bis 20 ( aktiv )

Motorkraftstufen von 1 bis 10 ( passiv )

Voreinstellung der Therapiezeit von 0 bis 120 Minuten

BewegungsSchutz und SpastikLockerungsprogramm

Sicherheitsstopp

SymmetrieTraining

LockerungsAntrieb

Motivations- und Therapieprogramme *

detailliertes Feedback während und nach dem Training

E xport von Trainingsdaten, Import eigener Trainingsprogramme *

Games *

Slideshow per USB *

Sprachauswahl

ZUBEHÖR

· Beinführungen mit Wadenschalen

· selbstbedienbare Fußhalterungen ( QuickFix )

· s tufenlose Pedalradiuseinstellung für Beintrainer

· Handfixierungen und Manschetten

· Rollstuhl-Kippsicherung

· Upgrade Bundle

· weiteres Zubehör auf Anfrage

* Außer beim MOTOmed loop light

59

TECHNISCHE DATEN

MOTOmed loop parkinson

Bein- und / oder Bein-/ Arm-/ Oberkörpertrainer

Maße in cm ( L × B × H ) : 70 × 60 × 107 – 122

Gewicht loop p.la : 33 kg

Gewicht loop p.l : 31 kg

Max. zulässiges Benutzer*innengewicht : 135 kg

Klassifizierung nach MPG : IIa

Klassifikation : Schutzklasse II, Typ BF

Bildschirmdiagonale : 7̎

60

SERIENAUSSTATTUNG

Höheneinstellung in 5 Stufen

Wechsel von Bein- auf Armtraining per Touch

Farb-Touch-Display ( 7̎ ), neigungsverstellbar, einklappbar

kunststoffbeschichtete Fußschalen

s anfter An- und Auslauf der Bewegung leiser, sanfter und harmonischer Rundlauf ( LockerungsAntrieb )

2-stufige Pedalradiuseinstellung ( 7 cm oder 12,5 cm )

flacher Gerätestandfuß

s tabile Metallbauweise, hochwertig und standsicher geschlossener Kunststoffkorpus ( PC / ABS ), leicht zu reinigen und zu desinfizieren leicht fahrbar mit großen Transportrollen ( 13 cm Durchmesser )

serielle Schnittstelle, USB-Schnittstelle

Farbe : weiß

FUNKTIONEN

Passiv-, Assistiv- und Aktivtraining

elektronische Einstiegshilfe

G eschwindigkeit von 1 bis 90 U/min ( passiv )

Bremswiderstand von 0 bis 20 ( aktiv )

Motorkraftstufen von 1 bis 10 ( passiv )

Voreinstellung der Therapiezeit von 0 bis 120 Minuten

BewegungsSchutz und SpastikLockerungsprogramm

Sicherheitsstopp

SymmetrieTraining

LockerungsAntrieb

Motivations- und Therapieprogramme

detailliertes Feedback während und nach dem Training

E xport von Trainingsdaten, Import eigener Trainingsprogramme

Games

Slideshow per USB

Sprachauswahl

ZUBEHÖR

· Beinführungen mit Wadenschalen

· selbstbedienbare Fußhalterungen ( QuickFix )

· s tufenlose Pedalradiuseinstellung für Beintrainer

· Handfixierungen und Manschetten

· Rollstuhl-Kippsicherung

· Upgrade Bundle

· weiteres Zubehör auf Anfrage

61

Darstellung MOTOmed layson.la mit Spreizfahrwerk

62

Die neue Generation der Bewegungstherapie im Liegen: Die MOTOmed layson edition offeriert ein motorunterstütztes sowie aktives Training der Beine oder des Arm-/Oberkörpers und überzeugt durch ihre intuitive und leichte Bedienbarkeit. Ohne Anstrengung, per Gasfeder, lässt sich die MOTOmed layson edition stufenlos in der Höhe einstellen, ganz wie von selbst. Sie lässt sich leicht und bequem fahren, sicher von A nach B bewegen und mit wenigen Handgriffen individuell justieren. Die leichtgängigen, funktionalen Rollen machen sie wendig und mobil. Mit dem Spreizfahrwerk kann die MOTOmed layson edition optimal werkzeuglos den örtlichen Gegebenheiten angepasst werden. Das Parallelfahrwerk lässt sich in der Breite variieren.

Die orangefarbenen Bedienelemente der MOTOmed layson edition haben einen intuitiven Aufforderungscharakter. Die Reduktion auf wenige Bedienelemente ermöglicht ein schnelles und effektives Handling im Klinikalltag. Aktionen und Programme werden direkt am Display eingestellt. Digital per Touch, ganz unkompliziert und einfach. So funktioniert moderne Therapie im Liegen.

MOTOmed MOTOmed layson.la MOTOmed layson.l 63
EDITION LAYSON

TECHNISCHE DATEN

MOTOmed layson.la

MOTOmed layson kidz.la

Bein- und / oder Arm-/ Oberkörpertrainer

Abmessungen Spreizfahrwerk ( L × B × H ) : 142 – 155 × 67 – 105 × 131 – 166 cm

Abmessungen Paralellfahrwerk ( L × B × H ) : 142 – 155 × 67 – 97 × 131 – 166 cm

Gewicht  Spreizfahrwerk: 98 kg

Gewicht  Paralellfahrwerk: 92 kg

Max. zulässiges Benutzer*innengewicht : 135 kg

Klassifizierung nach MPG : IIa

Klassifikation : Schutzklasse II, Typ BF

Bildschirmdiagonale : 7̎

Darstellung MOTOmed layson.la mit Spreizfahrwerk und TrainCare
64

SERIENAUSSTATTUNG

Höheneinstellung, gasfederunterstützt

Farb-Touch-Display ( 7̎ ), drehbar, neigbar kunststoffbeschichtete Fußschalen / Kinderfußschalen

Parallelfahrwerk oder Spreizfahrwerk, mit Bodenfixierung

K nieflexionseinstellung mit Stellrad

Schnellwechseltechnik für Fuß- / Armschalen

s anfter An- und Auslauf der Bewegung

leiser, sanfter und harmonischer Rundlauf ( LockerungsAntrieb )

Pedalradius 7 cm

s tabile Metallbauweise, hochwertig und standsicher geschlossener Kunststoffkorpus ( PC / ABS ), leicht zu reinigen und zu desinfizieren leicht fahrbar mit großen Transportrollen ( 7,5 cm Durchmesser ) von drei Seiten an Bett / Liege anfahrbar

serielle Schnittstelle, USB-Schnittstelle

Farbe : weiß / schwarz / orange

FUNKTIONEN

Passiv-, Assistiv- und Aktivtraining

elektronische Einstiegshilfe

G eschwindigkeit von 1 bis 60 U/min ( passiv )

Bremswiderstand von 0 bis 20 ( aktiv )

Motorkraftstufen von 1 bis 10 ( passiv )

Voreinstellung der Therapiezeit von 0 bis 120 Minuten

BewegungsSchutz und SpastikLockerungsprogramm

Sicherheitsstopp

SymmetrieTraining

LockerungsAntrieb

Motivations- und Therapieprogramme

detailliertes Feedback während und nach dem Training

E xport von Trainingsdaten, Import eigener Trainingsprogramme

Games Slideshow per USB

Sprachauswahl

ZUBEHÖR

· TrainCare mit Beinführungen/Kinderbeinführungen und einstellbarer Knieentlastung

· Bedieneinheit, abnehmbar

· Patient*innenfernbedienung

· Handfixierungen und Manschetten

· weiteres Zubehör auf Anfrage

65

TECHNISCHE DATEN

MOTOmed layson.l

MOTOmed layson kidz.l

Beintrainer

Abmessungen

Gewicht Spreizfahrwerk : 80 kg

Gewicht Paralellfahrwerk : 80 kg

Max. zulässiges Benutzer*innengewicht : 135 kg

Klassifizierung nach MPG : IIa

Klassifikation : Schutzklasse II, Typ BF

Bildschirmdiagonale : 7̎

Darstellung MOTOmed layson.l mit Spreizfahrwerk
110 – 125 × 62 – 100 × 113 – 157 cm
Spreizfahrwerk ( L × B × H ) :
( L × B × H ) : 110 – 125 × 62 – 92 × 113 – 157 cm
Abmessungen Paralellfahrwerk
66

SERIENAUSSTATTUNG

Höheneinstellung, gasfederunterstützt

Farb-Touch-Display ( 7̎ ), drehbar, neigbar kunststoffbeschichtete Fußschalen / Kinderfußschalen

Parallelfahrwerk oder Spreizfahrwerk, mit Bodenfixierung

s anfter An- und Auslauf der Bewegung leiser, sanfter und harmonischer Rundlauf ( LockerungsAntrieb )

Pedalradius 7 cm

s tabile Metallbauweise, hochwertig und standsicher

geschlossener Kunststoffkorpus ( PC / ABS ), leicht zu reinigen und zu desinfizieren leicht fahrbar mit großen Transportrollen ( 7,5 cm Durchmesser )

serielle Schnittstelle, USB-Schnittstelle

Farbe : weiß / schwarz / orange

FUNKTIONEN

Passiv-, Assistiv- und Aktivtraining

elektronische Einstiegshilfe

G eschwindigkeit von 1 bis 60 U/min ( passiv )

Bremswiderstand von 0 bis 20 ( aktiv )

Motorkraftstufen von 1 bis 10 ( passiv )

Voreinstellung der Therapiezeit von 0 bis 120 Minuten

BewegungsSchutz und SpastikLockerungsprogramm

Sicherheitsstopp

SymmetrieTraining

Motivations- und Therapieprogramme

detailliertes Feedback während und nach dem Training

E xport von Trainingsdaten, Import eigener Trainingsprogramme

Games

Slideshow per USB

Sprachauswahl

ZUBEHÖR

· TrainCare mit Beinführungen/Kinderbeinführungen und einstellbarer Knieentlastung

· K inderfußschalen und Kinderbeinführungen

· K nieflexionseinstellung mit Stellrad

· Bedieneinheit, abnehmbar

· Patient*innenfernbedienung

· Handfixierungen und Manschetten

· weiteres Zubehör auf Anfrage

67
68

KINDER

LOOP KIDZ

Den natürlichen Bewegungsdrang ausleben, das ist das große Bedürfnis aller Kinder und Jugendlichen. Auch Kinder mit Handicap können sich, ob vom Stuhl, von einer Sitzschale oder vom Rollstuhl aus, mit dem MOTOmed loop kidz diesen Wunsch erfüllen. Aktiv, assistiv oder passiv. Je nach Mögl ichkeit und individuellem Befinden. Dabei kann bereits die passive MOTOmed Bewegungstherapie bei spastischer Lähmung zu einer Reduktion des Muskeltonus beitragen und dem Entstehen von Muskelverkürzungen sowie Kontrakturen vorbeugen. Gleichzeitig ermöglicht die motorunterstützte Bewegung mit dem MOTOmed ein aktives Training – selbst bei geringsten Kräften.

MOTOmed
MOTOmed loop kidz.la MOTOmed loop kidz.l MOTOmed loop kidz.a 69

TECHNISCHE DATEN

MOTOmed loop kidz

Bein- und / oder Arm-/ Oberkörpertrainer

Maße in cm ( L × B × H ) : 70 × 60 × 107 – 122

Gewicht loop kidz.la : 33 kg

Gewicht loop kidz.l : 31 kg

Gewicht loop kidz.a : 28 kg

Max. zulässiges Benutzer*innengewicht : 135 kg

Klassifizierung nach MPG : IIa

Klassifikation : Schutzklasse II, Typ BF

Bildschirmdiagonale : 7̎

70

SERIENAUSSTATTUNG

Höheneinstellung in 5 Stufen

Wechsel von Bein- auf Armtraining per Touch

Farb-Touch-Display ( 7̎ ), neigungsverstellbar, einklappbar

kunststoffbeschichtete Fußschalen

s anfter An- und Auslauf der Bewegung leiser, sanfter und harmonischer Rundlauf ( LockerungsAntrieb )

2-stufige Pedalradiuseinstellung ( 7 cm oder 12,5 cm )

flacher Gerätestandfuß

s tabile Metallbauweise, hochwertig und standsicher geschlossener Kunststoffkorpus ( PC / ABS ), leicht zu reinigen und zu desinfizieren leicht fahrbar mit großen Transportrollen ( 13 cm Durchmesser )

serielle Schnittstelle, USB-Schnittstelle

Farbe : weiß

FUNKTIONEN

Passiv-, Assistiv- und Aktivtraining

elektronische Einstiegshilfe

G eschwindigkeit von 1 bis 60 U/min ( passiv )

Bremswiderstand von 0 bis 20 ( aktiv )

Motorkraftstufen von 1 bis 10 ( passiv )

Voreinstellung der Therapiezeit von 0 bis 120 Minuten

BewegungsSchutz und SpastikLockerungsprogramm

Sicherheitsstopp

SymmetrieTraining

Motivations- und Therapieprogramme

detailliertes Feedback während und nach dem Training

E xport von Trainingsdaten, Import eigener Trainingsprogramme

Games

Slideshow per USB

Sprachauswahl

ZUBEHÖR

· Beinführungen mit Wadenschalen

· K inderfußschalen und Kinderbeinführungen

· selbstbedienbare Fußhalterungen ( QuickFix )

· s tufenlose Pedalradiuseinstellung für Beintrainer

· Handfixierungen und Manschetten

· Rollstuhl-Kippsicherung

· Upgrade Bundle

· weiteres Zubehör auf Anfrage

71
72

KINDER MOTOmed

GRACILE 12

Bewegungstherapie für Kleine: Das MOTOmed gracile 12 ist speziell für Kinder und kleine Menschen mit Bewegungseinschränkungen konzipiert. Ab einer Körpergröße von etwa 90 cm können Kinder wie Erwachsene in den Genuss der effizienten MOTOmed Bewegungstherapie mit den Sicherheitsfunktionen, Motivationsspielen und Therapieprogrammen kommen. Bei Bedarf ist der Beintrainer um den Arm- /Oberkörpertrainer und weitere Zubehörteile erweiterbar. Der leise Motor fügt sich sowohl in den konzentrierten Therapiealltag als auch in die private Wohnatmosphäre angenehm ein.

MOTOmed gracile 12 [ la ] Bein- und Arm-/Oberkörpertrainer MOTOmed gracile 12 [ l ] Beintrainer
73

TECHNISCHE DATEN

MOTOmed gracile 12

Beintrainer

Bein- und Arm-/ Oberkörpertrainer

Maße Beintrainer in cm ( L × B × H ) : 68 – 85 × 55 × 76 – 106

Gewicht Beintrainer : 25 kg

Maße Bein- und Arm-/Oberkörpertrainer in cm ( L × B × H ) : 60 – 88 × 55 × 99 – 114

Gewicht Bein- und Arm-/Oberkörpertrainer : 33 kg

Max. zulässiges Benutzer*innengewicht : 135 kg

Klassifizierung nach MPG : IIa

Klassifikation : Schutzklasse II, Typ BF

Bildschirmdiagonale : 5,7̎

74

SERIENAUSSTATTUNG

Beintrainer

großes, anwenderfreundliches Display ( 5,7̎ )

K inderfußschalen und Kinderbeinführungen mit Wadenschalen

schmaler Fußschalen-Innenabstand von 12 cm

Höhenverstellung der Tretkurbelachse von 26 cm auf 46 cm

s anfter An- und Auslauf der Bewegung

leiser, sanfter und harmonischer Rundlauf ( LockerungsAntrieb )

2-stufige Pedalradiuseinstellung ( 3,5 cm oder 7 cm )

s tabile Ganzmetallbauweise, hochwertig und standsicher leicht fahrbar mit großen Transportrollen ( 13 cm Durchmesser )

ausziehbarer Gerätestandfuß

Farbe : blau / weiß

FUNKTIONEN

Passiv-, Assistiv- und Aktivtraining

elektronische Einstiegshilfe

G eschwindigkeit von 1 bis 60 U/min ( passiv )

Bremswiderstand von 0 bis 20 ( aktiv )

Motorkraftstufen von 1 bis 10 ( passiv )

Voreinstellung der Therapiezeit von 0 bis 120 Minuten

BewegungsSchutz und SpastikLockerungsprogramm

Sicherheitsstopp

SymmetrieTraining

Motivations- und Therapieprogramme

detailliertes Feedback während und nach dem Training

Games

Sprachauswahl

ZUBEHÖR

A rm- / Oberkörpertrainer

selbstbedienbare Fußhalterungen

s tufenlose Pedalradiuseinstellung für Beintrainer

Handfixierungen und Manschetten

Rollstuhl-Kippsicherung

weiteres Zubehör auf Anfrage

75

MOTOmed

Gasfederunterstützte Höheneinstellung

Selbstbedienbare Fußfixierung (QuickFix)

Beinführung mit kunsstoffbeschichteten Wadenschalen

kunststoffbeschichtete Fußschalen

MOTOmed loop.la prof
PROFESSIONAL SERIES 76

Patientenfernbedienung

Die MOTOmed Professional Series beinhalten maßgeschneiderte Bewegungstherapiegeräte für den Klinikalltag. Das MOTOmed layson professional ist robust und formstabil gebaut und beeindruckt obendrein mit einer handschmeichlerischen Haptik. Gemeinsamer Nenner aller MOTOmed Professional Produkte ist der hohe Qualitätsanspruch, formvollendetes funktionales Design mit digitaler Intelligenz für effiziente und effektive Ergebnisse.

MOTOmed layson.la prof

Abnehmbares Cockpit

StoreSet: ‚Wing ‘ Ablage für TrainCare 2

Knieflexionseinstellung

TrainCare mit kunststoffbeschichteten Beinführungen

Schnellwechseltechnik für Fußschalen, Handgriffe und Unterarmschalen (kunststoffbeschichtet)

StoreSet: ‚Holder‘ Halterung für Fußschalen oder Handgriffe

Spreizfahrwerk

1 2 3
1
3
77
UNSER SUPPORT 05
80
MOTOmed Vorführung durch Cathrina L., Medizintechnik Deutschland.

Kliniken und Institutionen aus aller Welt vertrauen MOTOmed. Entwickelt und gefertigt nach nationalen und internationalen Standards stellt das Medizinprodukt MOTOmed ein Höchstmaß an Sicherheit und ein Optimum an Therapiemaßnahmen für den Anwender bereit.

Mit der MOTOmed Medizintechnik bieten wir zweckmäßige und erfolgreiche Lösungen zur Verbesserung der Lebensqualität vieler Menschen an und setzen neue Maßstäbe in der motorbetriebenen Bewegungstherapie. Wir legen großen Wert auf eine umfassende und fachgerechte Beratung, stellen uns auf Ihre Bedürfnisse ein und bieten Ihnen individuelle Lösungen an. Bei Fragen zur MOTOmed Bewegungstherapie sind wir gerne für Sie da. Sprechen Sie uns an!

81
Das MOTOmed loop wird für den Versand vorbereitet.

Erfahren

SIE MEHR !

STUDIEN

Auf wissenschaftlicher Ebene ist die Wirksamkeit und der Nutzen der MOTOmed Bewegungstherapie belegt. Werfen Sie einen Blick auf über 50 Studien und wissenschaftliche Forschungsergebnisse zu den verschiedenen Krankheitsbildern.

ERFAHRUNGSBERICHTE

Welche Erfahrungen und Erfolge haben Patienten, Kliniken und Einrichtungen mit der MOTOmed Bewegungstherapie gemacht?

Rufen Sie uns an! Wir schicken Ihnen kostenlos zu jedem Krankheitsbild die entsprechenden Erfahrungsberichte zu.

Wenn Sie Fragen zu unseren Lösungen haben oder Support benötigen, schreiben Sie uns oder rufen Sie uns an. Wir sind gerne für Sie da.

82

KOSTENLOSE PROBEGERÄTE

Für eine Kostenübernahme durch die Krankenkasse ist in der Regel eine mehrwöchige Erprobungsphase notwendig. Für diese Probe bekommen Sie über den Sanitätsfachhandel ein MOTOmed kostenlos zur Verfügung gestellt.

KOMPETENTE BERATUNG

Das MOTOmed Beratungsteam kümmert sich kompetent um Sie und um Ihre individuellen Bedürfnisse.

VORFÜHRUNG

Die Umsetzung einer Vorführung übernimmt das MOTOmed Beratungsteam gemeinsam mit Ihrem Sanitätsfachgeschäft.

MIETE

Sie können das MOTOmed mieten. Lassen Sie sich von unserem Vertriebsteam über die vielfältigen Möglichkeiten dazu beraten.

KOSTENÜBERNAHME

Das MOTOmed ist laut dem Hilfsmittelverzeichnis der gesetzlichen Krankenkassen in Deutschland seit 1989 als Hilfsmittel anerkannt. Es ist bei neurologischen und neuromuskulären Erkrankungen unter bestimmten Voraussetzungen für den häuslichen Bereich verordnungsfähig.

83

RECK-Technik GmbH & Co. KG

Reckstraße 1-5

88422 Betzenweiler

Deutschland

Telefon: +49 7374 18-84

Telefax: +49 7374 18-80

kontakt@motomed.de www.motomed.de

Wir passen unsere Produkte laufend dem neuesten Stand der Technik an. Änderungen in Ausführung und Ausstattung der abgebildeten Produkte sind daher möglich; Schreibfehler und Irrtum vorbehalten.

Das MOTOmed entspricht der Richtlinie 93/42/EWG über Medizinprodukte.

MADE IN GERMANY 100.021.656 de 20230901 84
www.motomed.com

Turn static files into dynamic content formats.

Create a flipbook
Issuu converts static files into: digital portfolios, online yearbooks, online catalogs, digital photo albums and more. Sign up and create your flipbook.
