Exaktor grundades i Stockholm 1945 och med en rik historia av innovation och expertis är vi idag en ledande leverantör av morgondagens belysningslösningar.

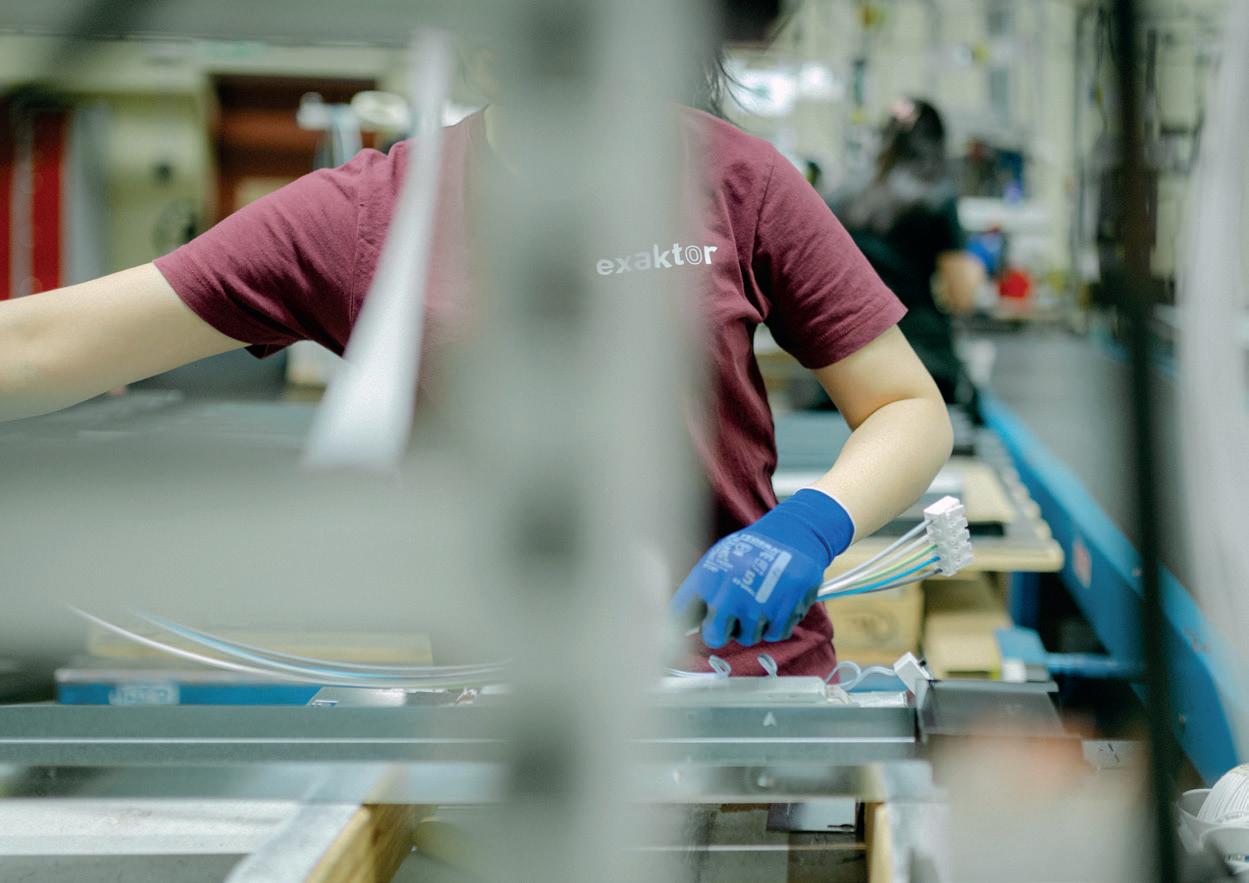

Sedan många år tillbaka finns vårt huvudkontor, tillsammans med utveckling och tillverkning Värnamo.
På Exaktor strävar vi alltid efter att skapa ljus som matchar våra kunders unika behov och samtidigt bidrar till en hållbar framtid. Vår omfattande erfarenhet har gjort oss till en totalleverantör av tekniska belysningslösningar i Norden. Nu satsar vi ännu mer på att vara det självklara valet som ljusteknisk partner för våra kunder. Upptäck det nya Exaktor idag.

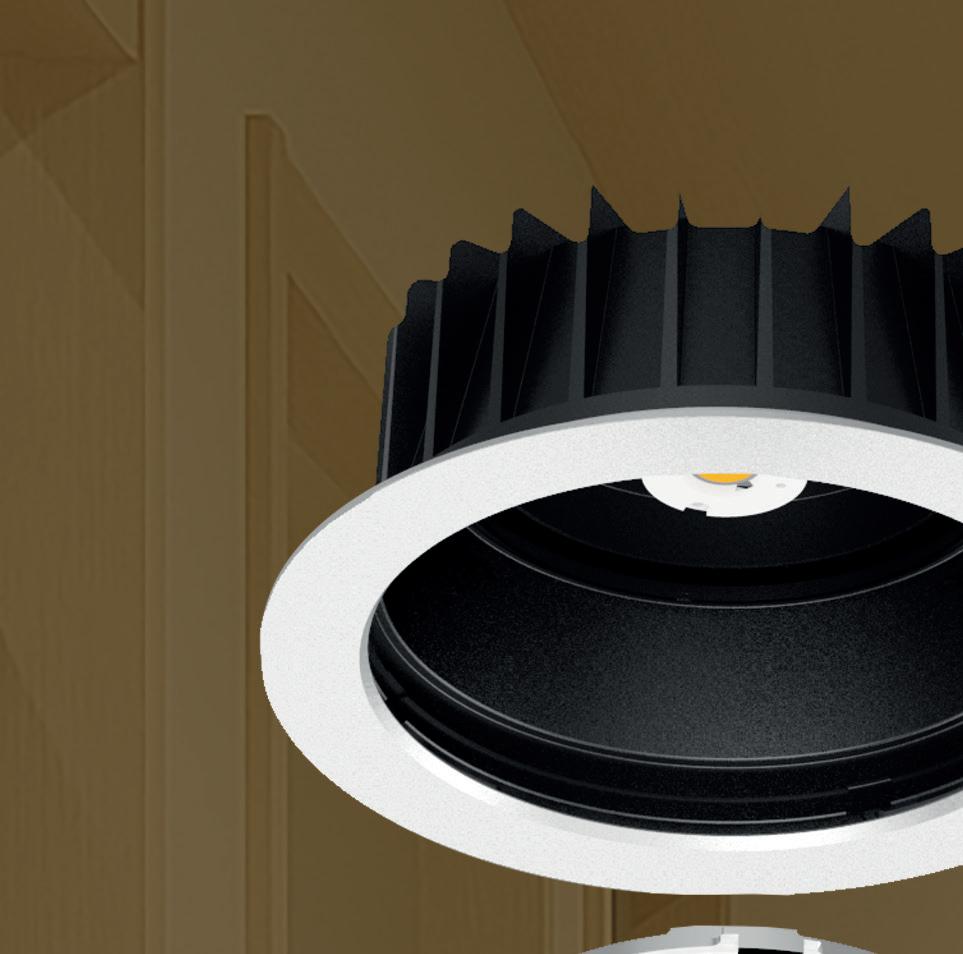

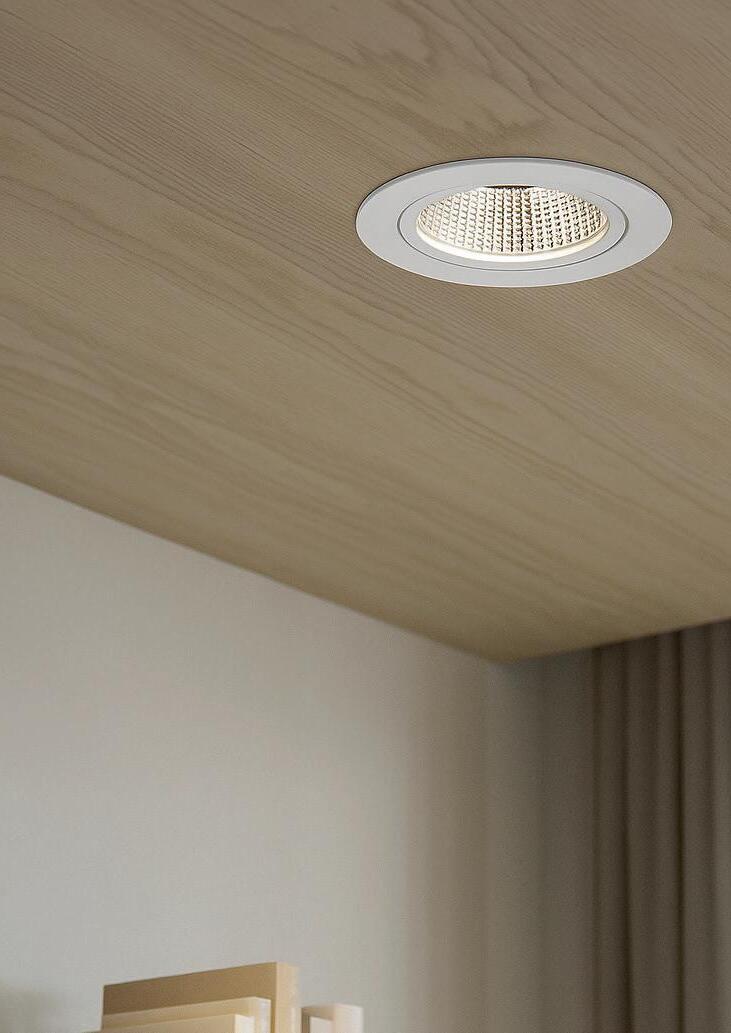

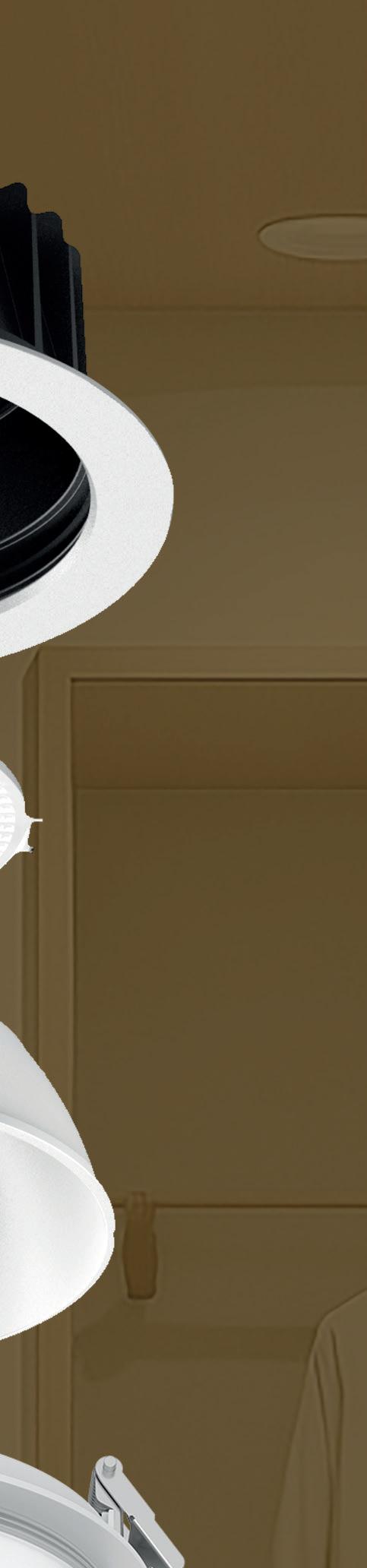

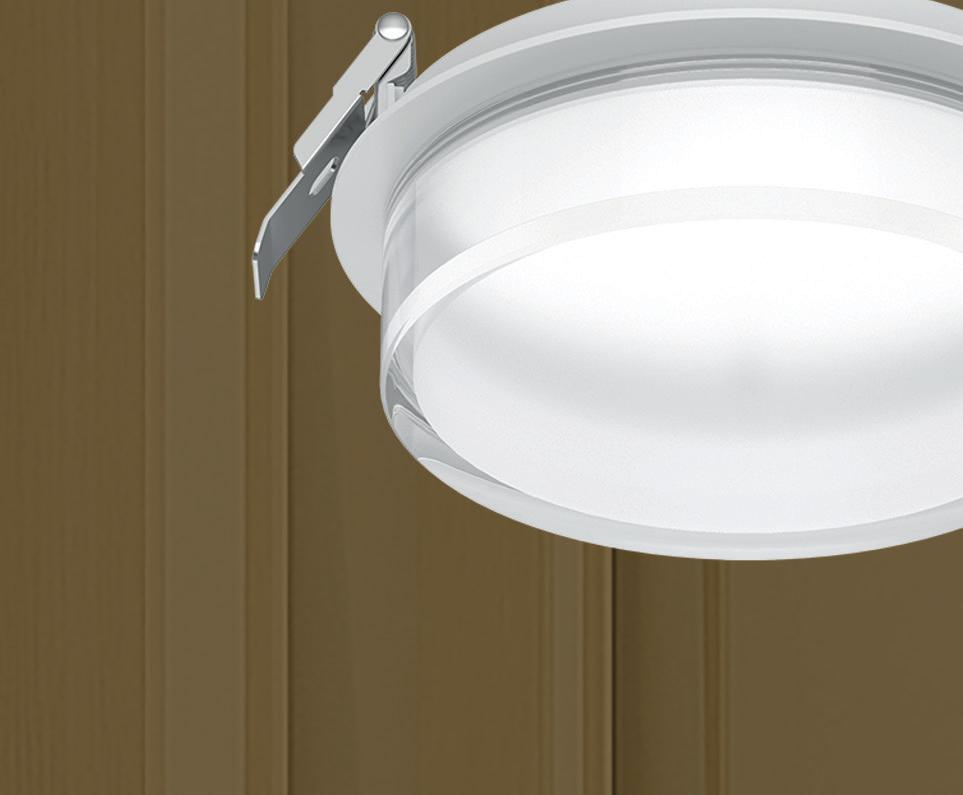

Uma
Ny elegant downlight-serie med hög flexibilitet

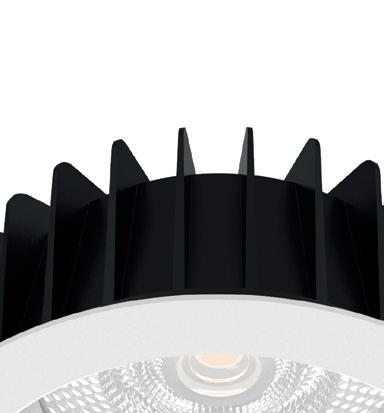

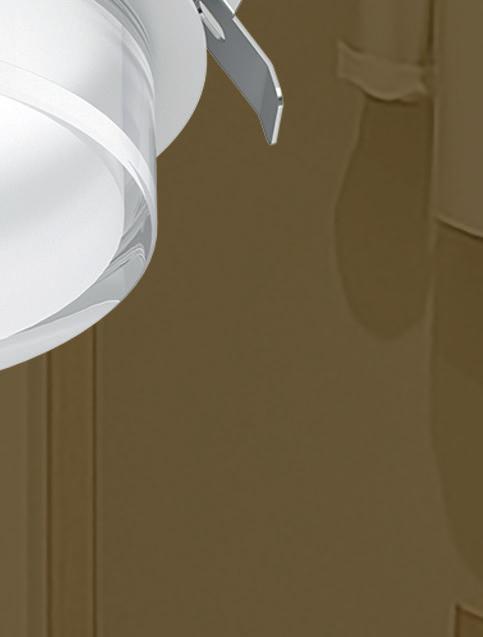

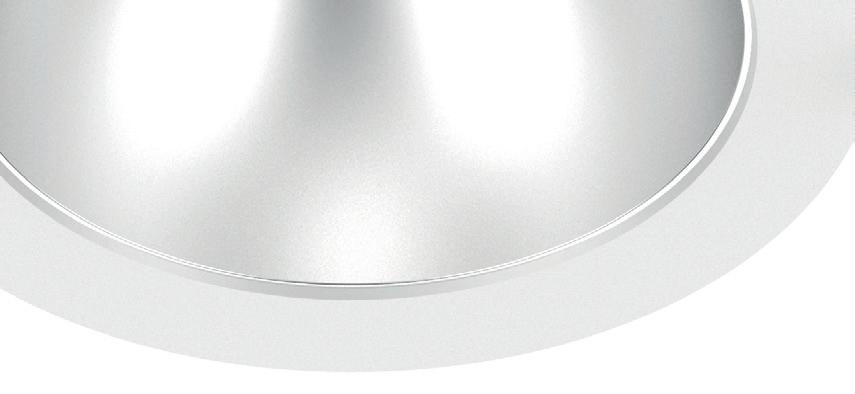

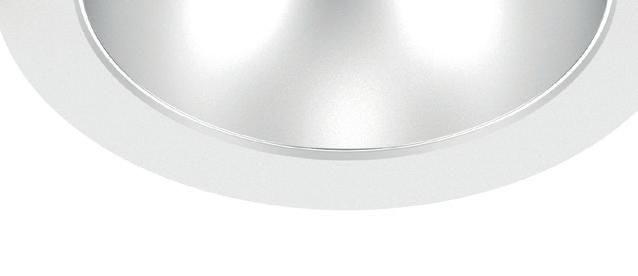

Upptäck Uma, Exaktors nya downlight-serie som kombinerar modern design med högsta ljuskvalitet. Med en stilren vit strukturlackerad ring, matt reflektor och linsförsedd LED levererar Uma en behaglig ljusbild med e ektiv avbländning (UGR<19).
Serien finns tre storlekar – Small, Medium och Large – och erbjuder alltid hög färgåtergivning (CRI>90), ställbar färgtemperatur och möjlighet till dimring via fasdimmer eller DALI.

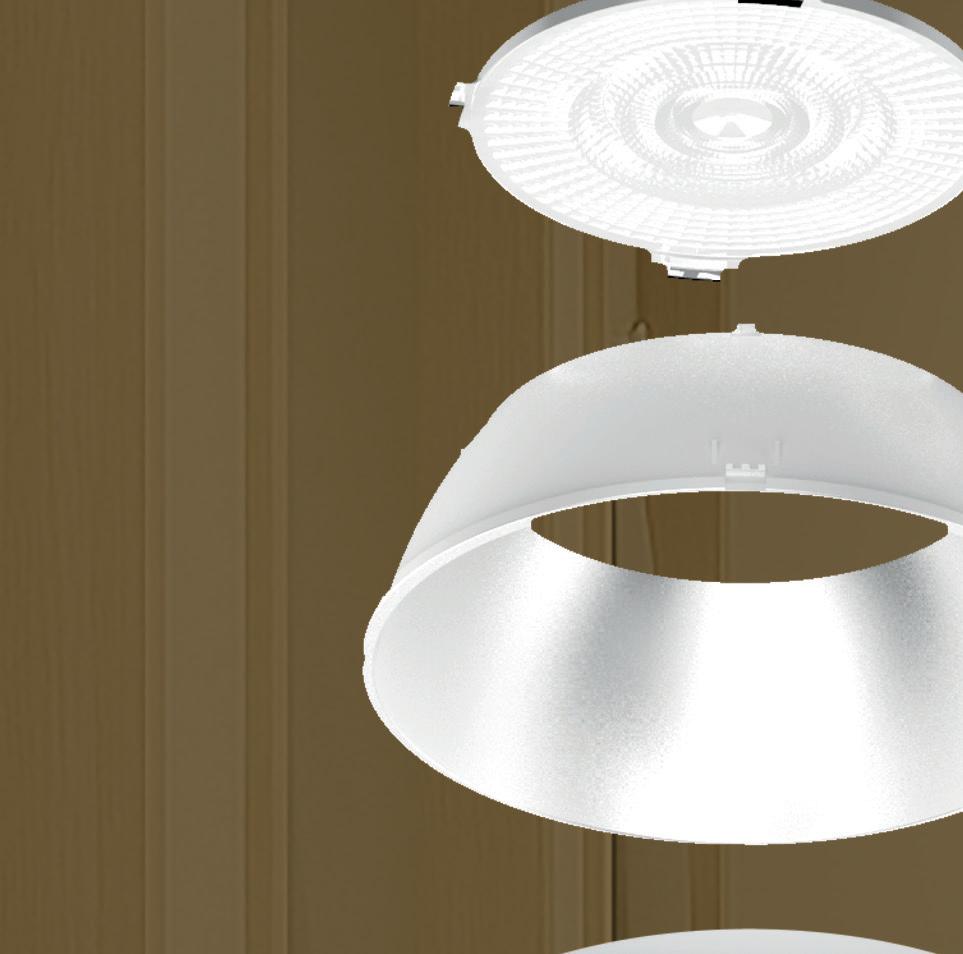

I serien finns även tillbehör så som dekorkupa. Dekorkupa används för ett behagligt släpljus längs taket och skapar en varmare känsla i rummet. Även täckringar som kan användas vid utbyte av befintlig armatur med större håltagning.
FAKTA
IP-klass UMA S IP40
IP-klass UMA M / L IP54
IK-klass IK06
Ra (CRI) 90 SDCM <3
LIVSLÄNGD
Bibehållning ljusflöde 50000h L91
Bibehållning ljusflöde 75000h L87
Bibehållning ljusflöde 100000h L83
Livslängd drivdon @ Ta25°C 100 000/10% failure
ANSLUTNING
Anslutning sker i drivdonet, med dubbla ingångar och snabbkopplingsplint. Plats finns för Ø13mm flex/installationsrör. 3-polig plint för Uma DIM och 5-polig för Uma DALI.
MONTERING
Montage undertak med fjädrande clips.
Uma S = Ø90-95mm
Uma M = Ø145-165mm
Uma L = Ø195-210mm
ÖVRIGT
Garanti enligt ALEM09.
Tillbehör
Oavsett om det gäller kontor, skolmiljöer eller hem är Uma ett smart val för den som ställer höga krav på både funktion och design.

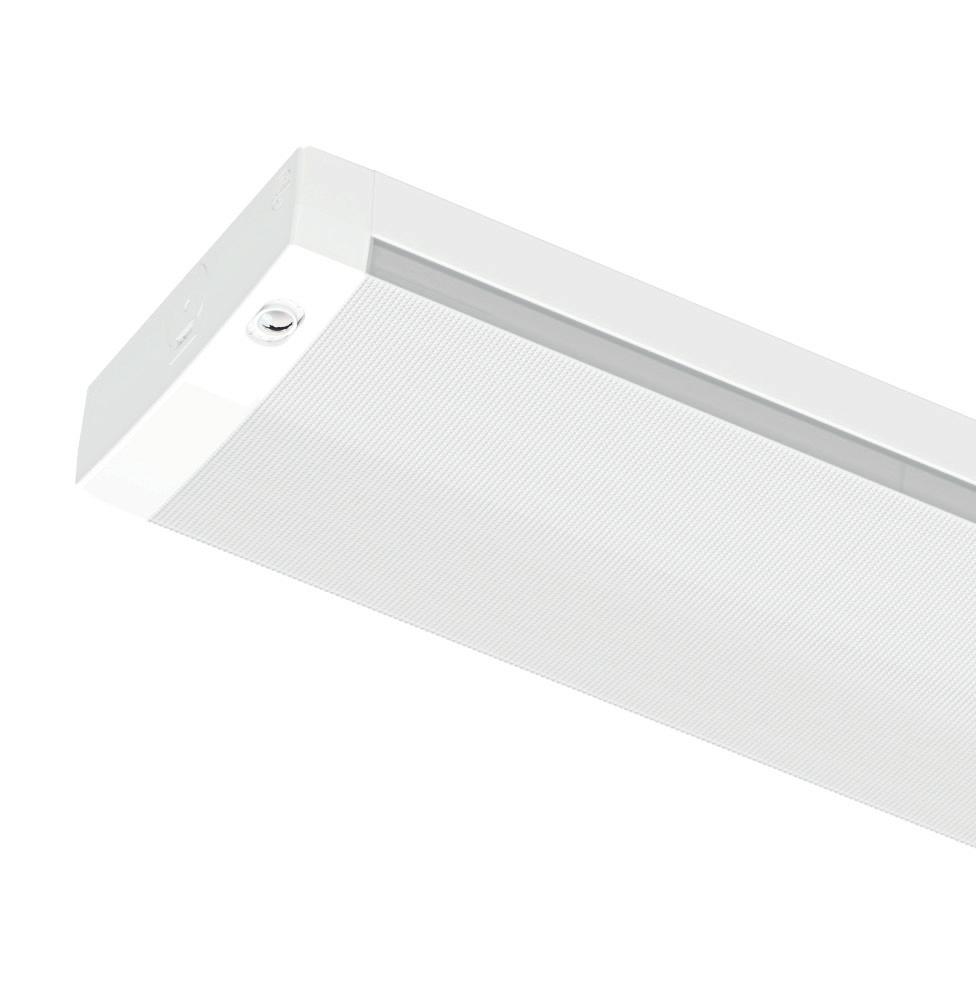

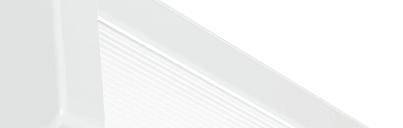

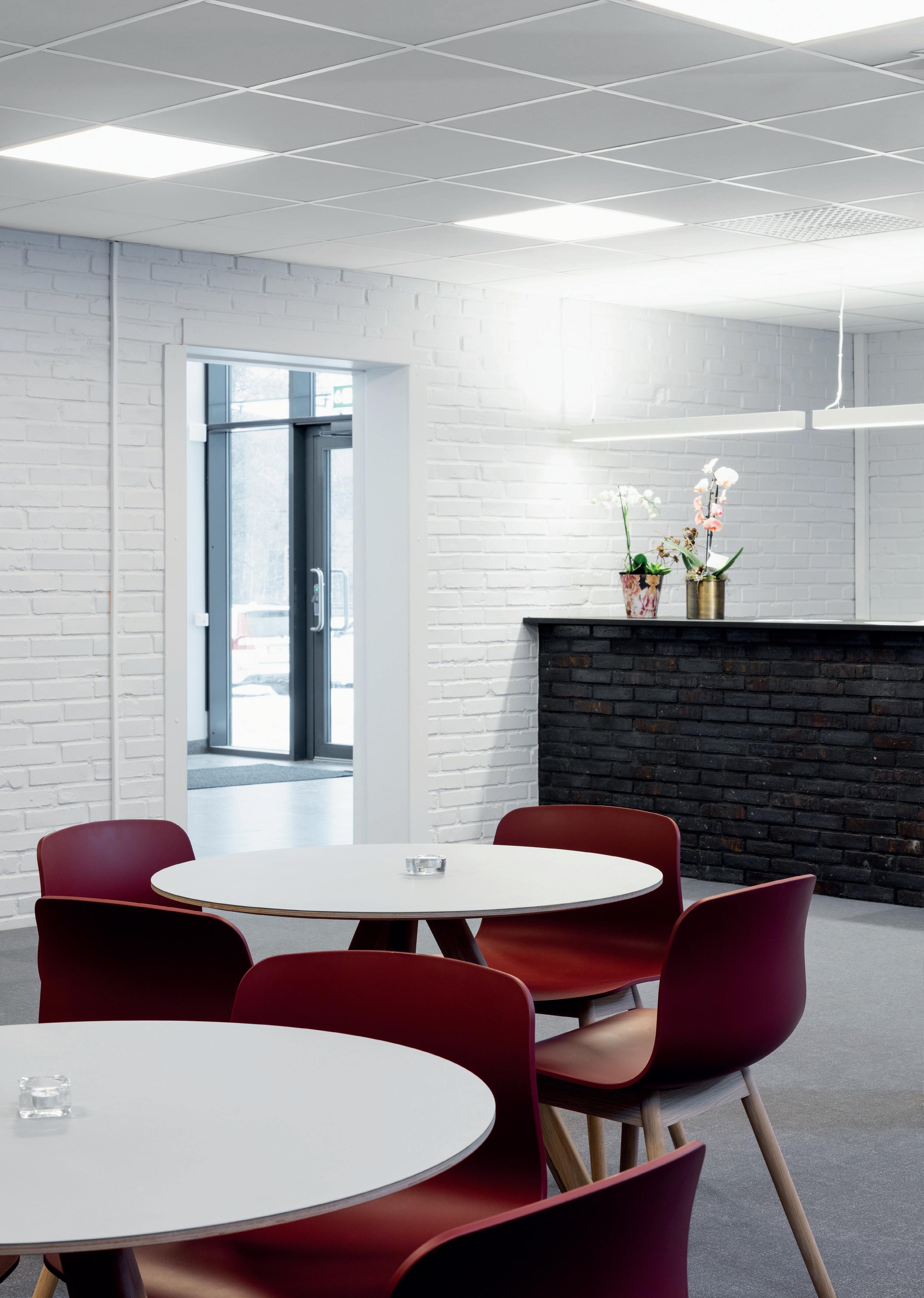

Moln HE BTDA
Högeffektiv ljuspanel med BTDA-sensor

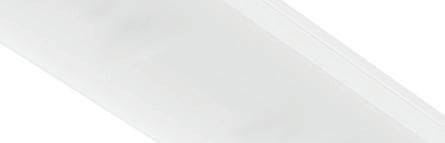

Vår klassisa armatur för infällnad undertak, Moln HE BTDA, är en tunn, höge ektiv ljuspanel med stilrent utförande och maximal ljuse ektivitet, samtidigt som den möjliggör intelligent belysningsstyrning via Exaktors BTDA-app (Koolmesh) för iOS och Android
Moln-serien finns flera olika varianter, men Moln HE BTDA är framförallt lämplig för allmänna utrymmen med högre krav på såväl ljusfördelning som energie ektivitet och passar exempelvis kontor, skolor, butiker och sjukhus.
Nu finns Moln HE BTDA även i 6-pack, vilket är mer kostnadse ektivt och underlättar hantering vid större projekt!
Bluetooth-drivdon med dubbla push-ingångar
FAKTA
IP-klass IP20
IK-klass IK05
Ra (CRI) 80
SDCM <3
LIVSLÄNGD
Bibehållning ljusflöde 50000h L90
Bibehållning ljusflöde 75000h L85
Bibehållning ljusflöde 100000h L80
Livslängd drivdon @ Ta25°C
100 000/20% failure
ANSLUTNING
3m sladdställ med europakontakt som

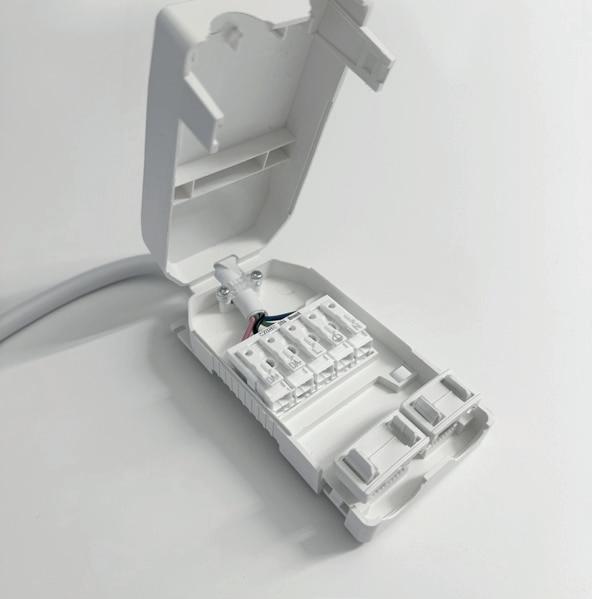

är ansluten till 5-pol EQ-box med dubbla ingångar. Två poler kan användas för återfjärdrande brytare.
MONTERING
Monteras utan verktyg infällt undertak. Tillbehör finns för montering dikt tak eller pendling.
ÖVRIGT
Garanti enligt ALEM09.

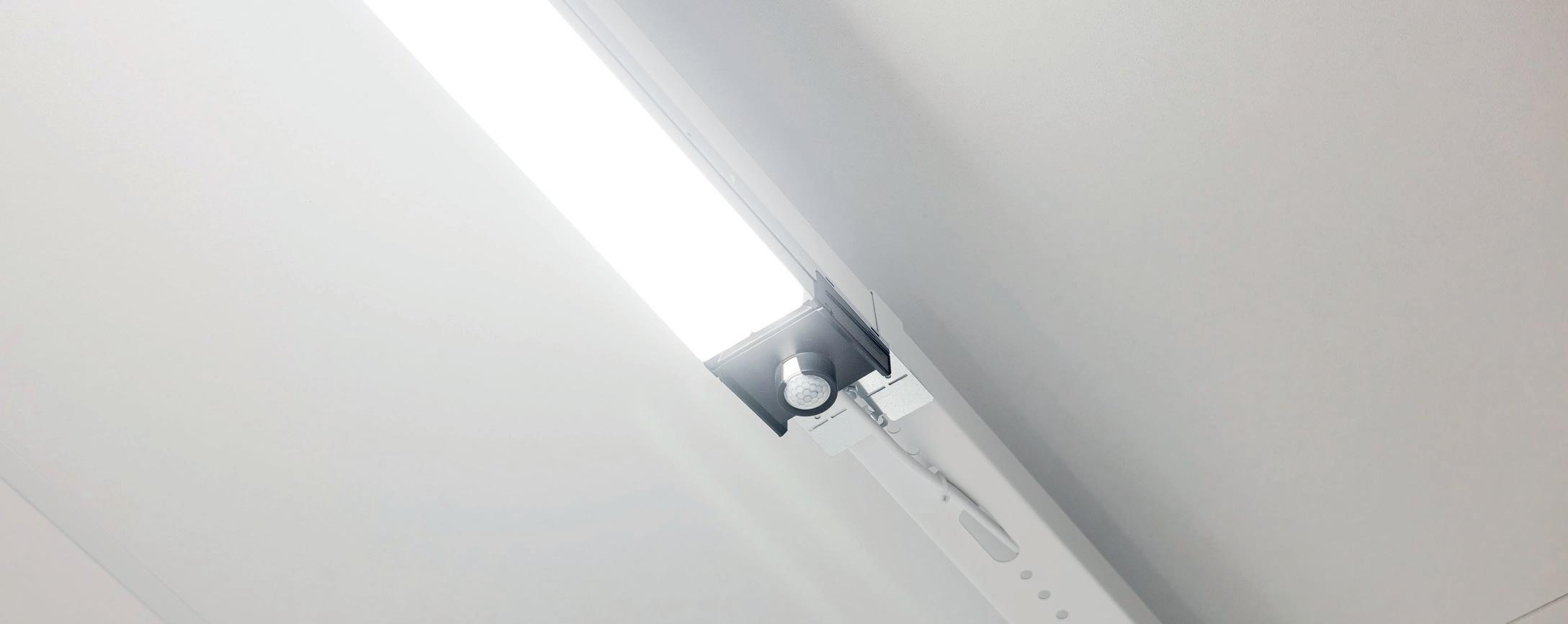

Stratus
Tidlös & funktionell interiörarmatur

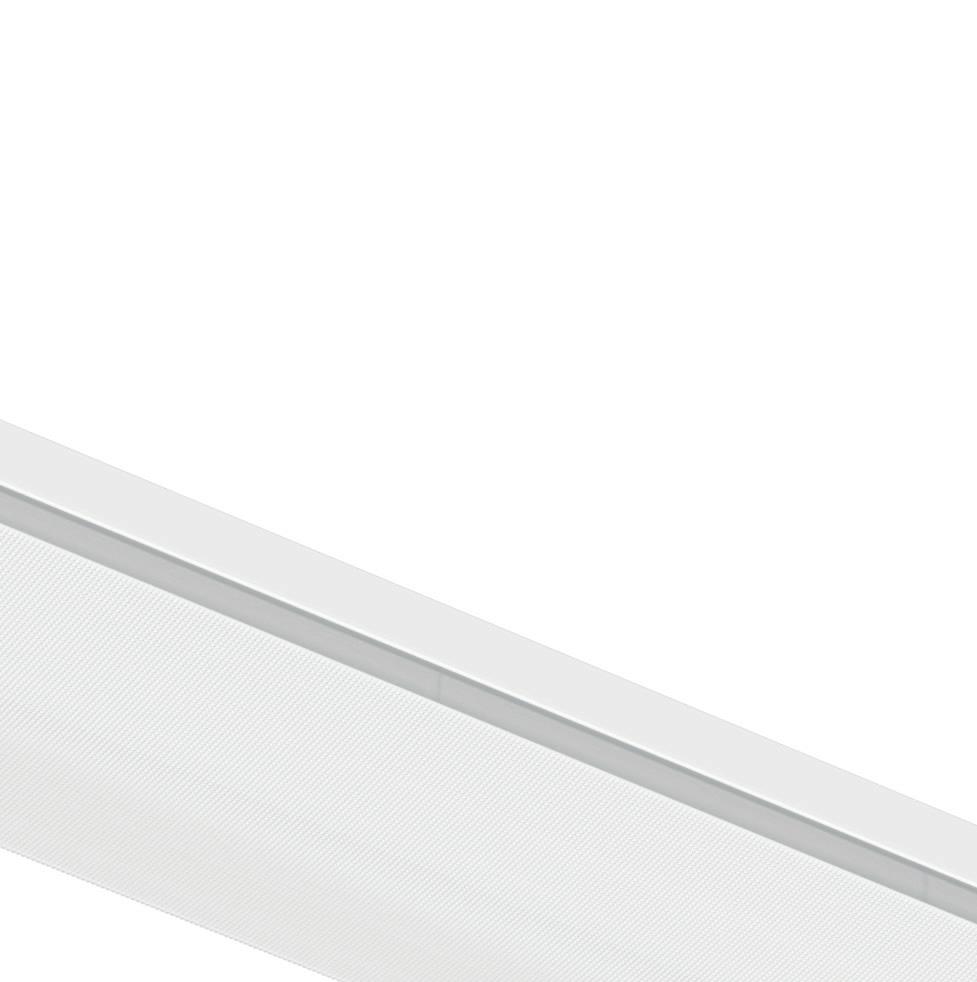

Nu lanserar vi fler varianter av vår populära armatur Stratus. Stratus Pendel BTDA är en stilren och funktionell pendlad interiörarmatur som passar i exempelvis kontor, konferensrum eller skolor.
Nu finns Stratus även med BTDA-styrning för högre flexibilitet och möjlighet till hög energie ektivitet då armaturen bara lyser när den behövs. Sensorn detekterar rörelse och har även funktionen dagsljusreglering, dvs. där den tar hänsyn till ljusinsläpp i lokalen. Armarturerna är alltid utrustade med dragsnöre som är förinställt för ljusreglering.
Stratus finns två olika längder (1200 och 1500mm), 3000 och 4000K samt med microprismatiskt bländskydd (P) eller reflektorbländskydd (R).
LIVSLÄNGD
IP-klass IP20 Ra (CRI) >80 SDCM <3
Bibehållning ljusflöde 50000h L90
Bibehållning ljusflöde 75000h L85
Bibehållning ljusflöde 100000h L80
Livslängd drivdon @ Ta25°C 100 000/20% failure
ANSLUTNING
Stratus pendlad variant är bestyckad med 3 m sladdställ som standard. Kopplingsplint, BTDA har 5-pol plint och endast DE har 3-pol.
MONTERING
Pendlad med wireupphängning med reutlinger. Pendellängd 100-900mm.
ÖVRIGT
Garanti enligt ALEM09.
FAKTA

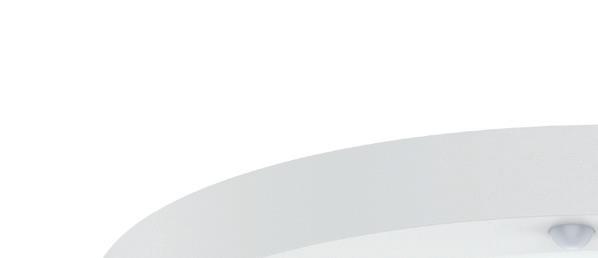

Skir PIR
Liten effektiv plafond
Vår armaturserie Skir PIR finns sedan tidigare i Ø300 mm –och nu lanserar vi även en mindre variant med en diameter på Ø235 mm. Låt dig inte luras av det kompakta formatet! Skir 235 är en liten men kraftfull armatur som passar perfekt mindre utrymmen, som exempelvis förråd. Armaturen har justerbar e ekt, färgtemperatur och PIR-sensor, samt inställningar för både hålltid och grundljus. Trots sin storlek levererar den imponerande ljusstyrka och flexibilitet.
FAKTA
IP-klass IP44/20
IK-klass IK06
Ra (CRI) <80
SDCM <3
LIVSLÄNGD
Bibehållning ljusflöde 50000h L90
Bibehållning ljusflöde 75000h L85
Bibehållning ljusflöde 100000h L80
Livslängd drivdon @ Ta25°C 100 000/10% failure
ANSLUTNING
Skir är utrustad med en 3-polig snabbplint, 2 anslutningar per pol (möjlighet för vidarekoppling). Dragavlast i lock.
MONTERING
Monteras dikt tak med medföljande bygel vid inkoppling via takdosa. Monteras dikt tak utvändig kabel med distandssats. Montering mjuka undertak kan kräva förstärkningsplåt D=270/170
ÖVRIGT
Garanti enligt ALEM09.

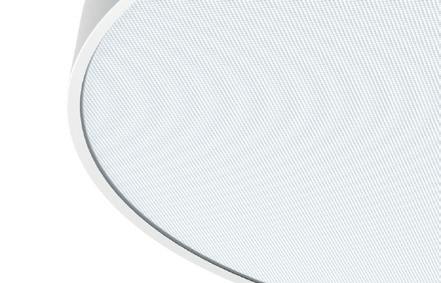

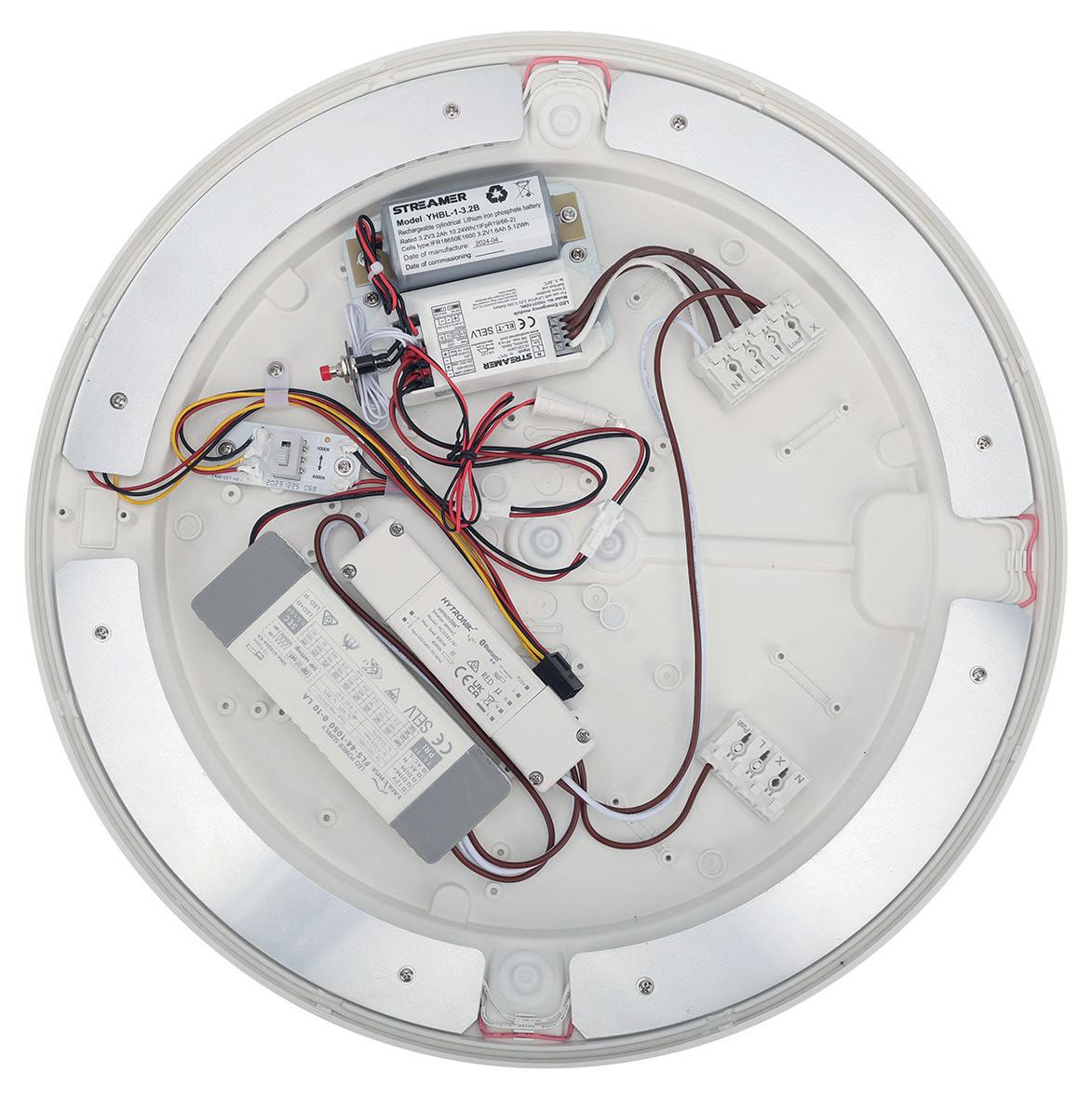

Stilren plafond med nödljusfunktion som tillval
2024 lanserade vi Isa, en mångsidig och slimmad plafond som snabbt blev våra kunders favorit! Kombinationen av upp- och nedljus ger varje rum en behaglig ljusfördelning. Armaturen har ställbar e ekt, färgtemperatur och nu finns även nödljusfunktion som ett extra tillval.
Plafonden monteras direkt på vägg eller tak och är idealisk för utrymmen som korridorer, trappuppgångar, förråd, toaletter, källare, omklädningsrum och andra allmänna ytor. Armaturen passar även utmärkt som pendlad belysning utrymmen med hög takhöjd.
Välj mellan on/off, mikrovågssensor (RS) eller den appstyrda BTDAversionen för full kontroll över belysningen.

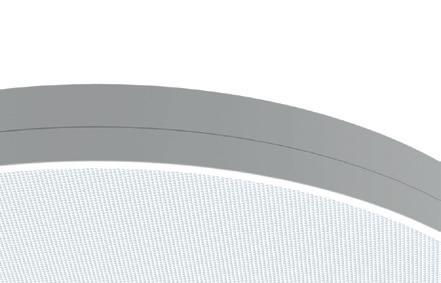

Som tillbehör finns dekorring med mikroprismatisk film (7511176), som reducerar bländning och skapar ett mjukare ljus.
För flexibel montering finns flera tillbehör, så som vajerpendelkit (7511177), takkopp och arm för nedpendling (7511178).
FAKTA
IP-klass IP54
IK-klass IK08
Ra (CRI) 80
SDCM <3
LIVSLÄNGD
Bibehållning ljusflöde 50000h L90
Bibehållning ljusflöde 75000h L86
Bibehållning ljusflöde 100000h L81
Livslängd drivdon @ Ta25°C 100 000/10% failure
ANSLUTNING
DIM och RS kommer med en 3-polig snabbkopplingsplint.
BTDA kommer med en 4-polig snabbkopplingsplint för möjlighet att koppla in en återfjädrande brytare.
MONTERING
Monteras dikt tak eller vägg. Finns tillbehör för att pendla med vajer, eller takfäste med stång.

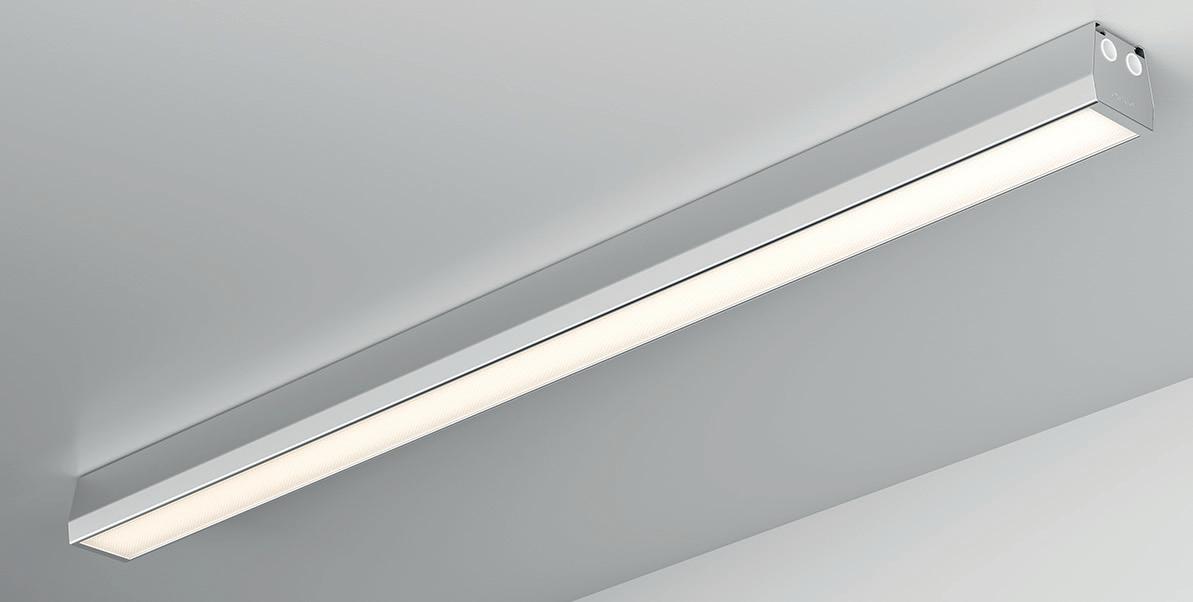

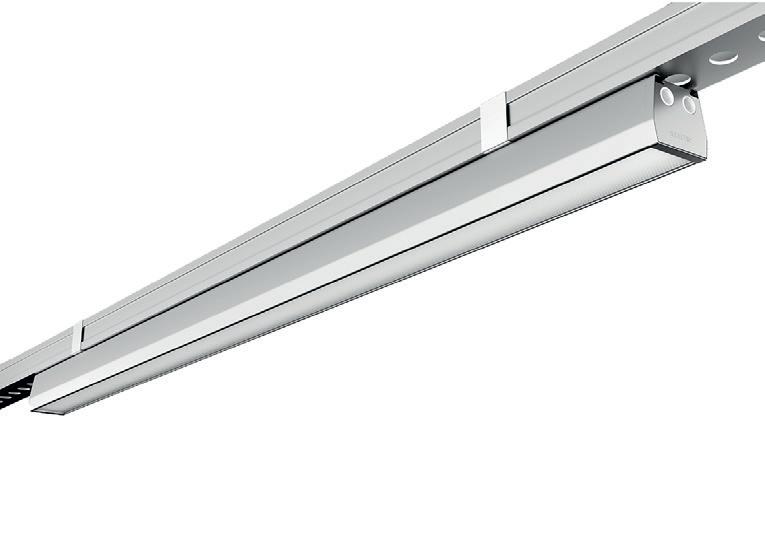

Stilren och robust - när både form och funktion räknas

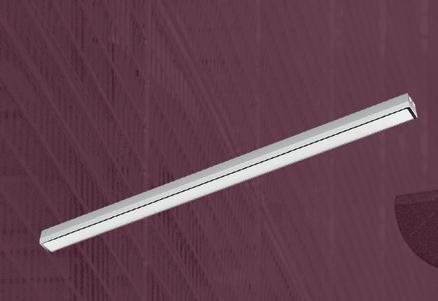

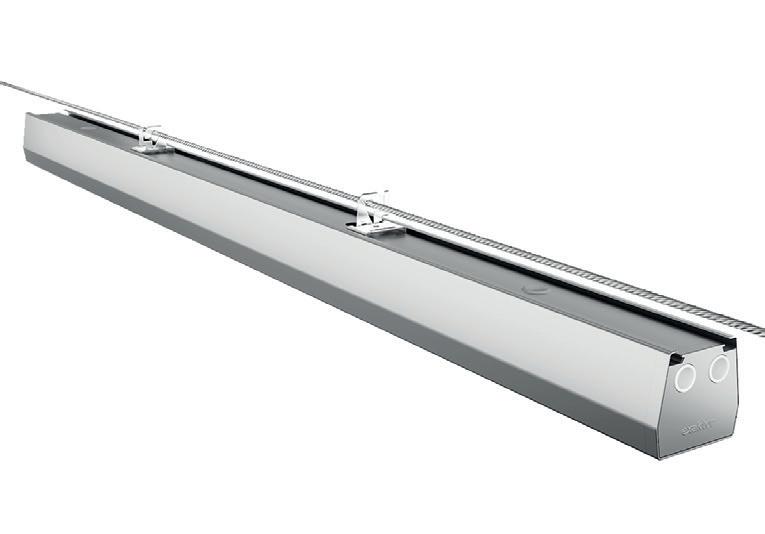

Indo är en stilren och tålig IP44-armatur aluminium – ett utmärkt val för miljöer som industri, butik eller kontor där både design och funktion spelar roll. Armaturen har flera flexibla monteringsalternativ: dikt tak utan verktyg, på armaturskena med fästen, eller installeras med justerbar konsol mellan skenor. För det finns flera anpassade montagetillbehör. Indo finns flera längder: 1200, 1500, 1800 och 2400 mm, och kan levereras med mikroprismatisk täckskiva eller lins – antingen med medel- eller bredstrålande ljusbild. Armaturen levereras alltid med 2 meter anslutningskabel (5G2,5 mm²) med öppen ände, överkoppling samma dimension samt dubbla kabelgenomföringar i varje gavel för smidig installation.
Tack vare magnetiska ändstycken justerar du enkelt både ljusflöde och färgtemperatur direkt gaveln – välj mellan 3000K, 3500K eller 4000K via en smidig dip-switch.
FAKTA
IP-klass IP44
IK-klass IK08
Ra (CRI) 80
SDCM <3
LIVSLÄNGD
Bibehållning ljusflöde 50000h L94
Bibehållning ljusflöde 75000h L88
Bibehållning ljusflöde 100000h L81
Livslängd drivdon @ Ta25°C 100 000/10% failure
ANSLUTNING
Bestyckad med 2m 5G2,5mm² med fria ledningsändar. 5-polig plint med 2,5mm² överkoppling finns i armatur.
MONTERING
Monteras med medföljande clips dikt tak, på vajer eller pendlad. (Pendelkit ingår ej) MEK70 fäste för montering på armaturskenor.
Justerbar arm för montering funktions-/systemtak.
ÖVRIGT
Garanti enligt ALEM09.
Tillbehör för flexibelt montage
Artikelnr Benämning Beskrivning
7220349 MONTAGEARM INDO JUSTERBAR 2-p

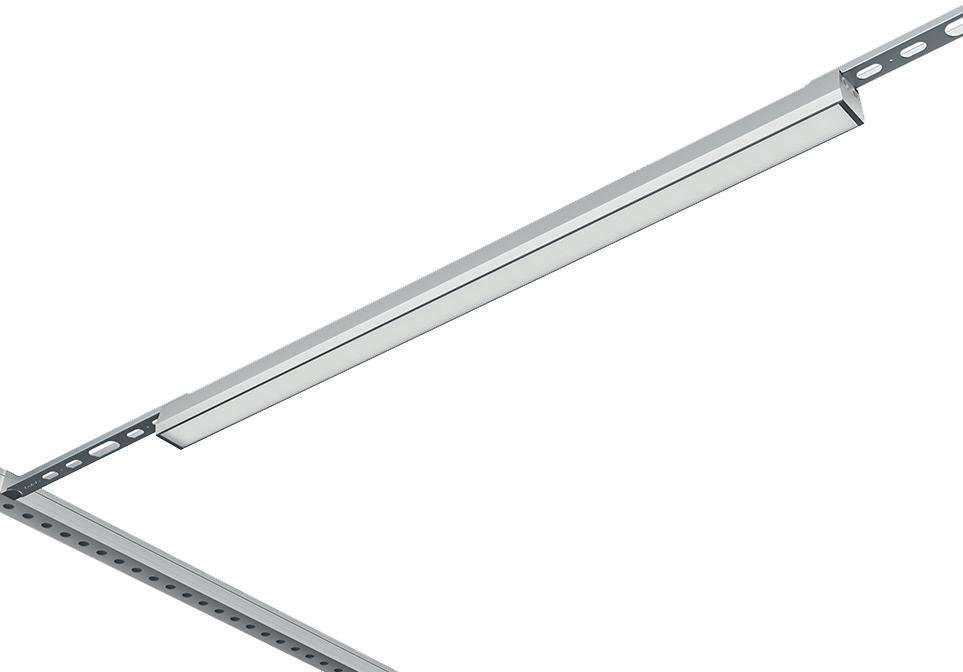

Justerbar montagearm (7220349) Montagefäste för armaturskena (7220348) Monterad på lina med montageclips (7220347)
7220348 MONTAGEFÄSTE INDO MEK70 2-p Passar 70 mm breda armaturskenor 7220347 MONTAGECLIPS INDO 2-p Reservdel montageclips (Medföljer alltid armaturen vid köp)
Framtidssäker belysning
för den moderna industrin
Som installatör vet man direkt när en lösning är genomtänkt – på riktigt. När Westbo Elteknik fick uppdraget att installera belysning i Axelents nya testcenter i Hillerstorp, föll valet på Exaktors nya industriarmatur Tage G2 med BTDA-sensorer. Ett självklart val som inte bara förenklade installationen, utan också gjorde projektet smidigare och roligare från start till mål.

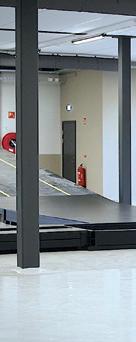

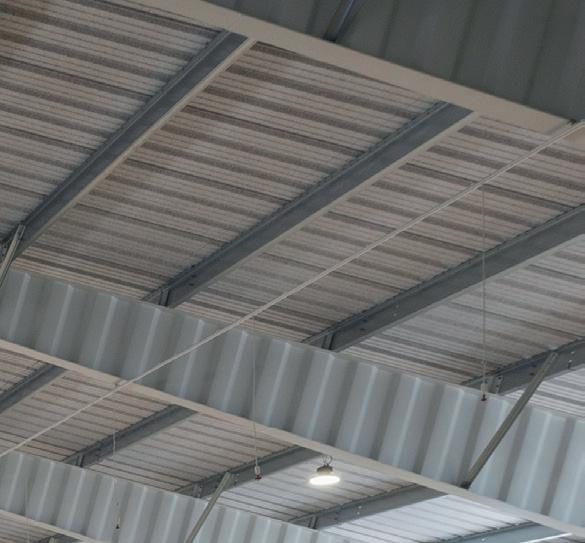

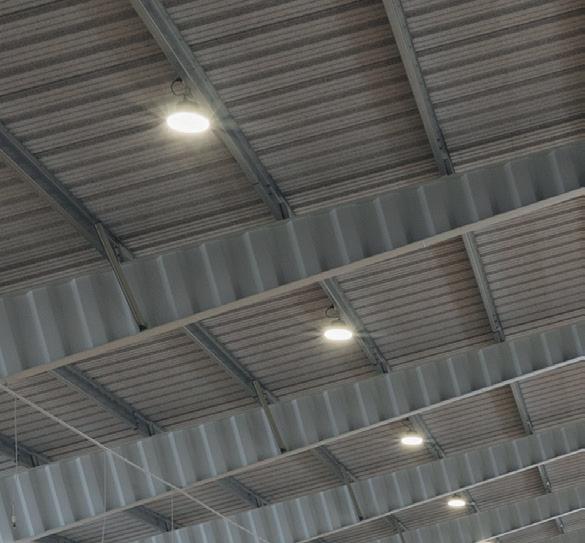

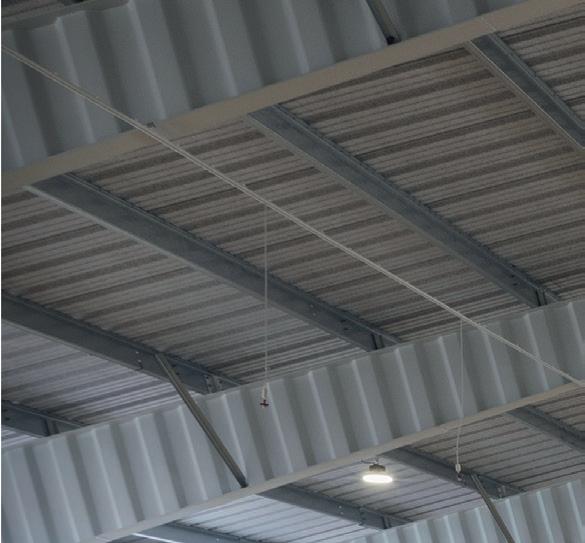

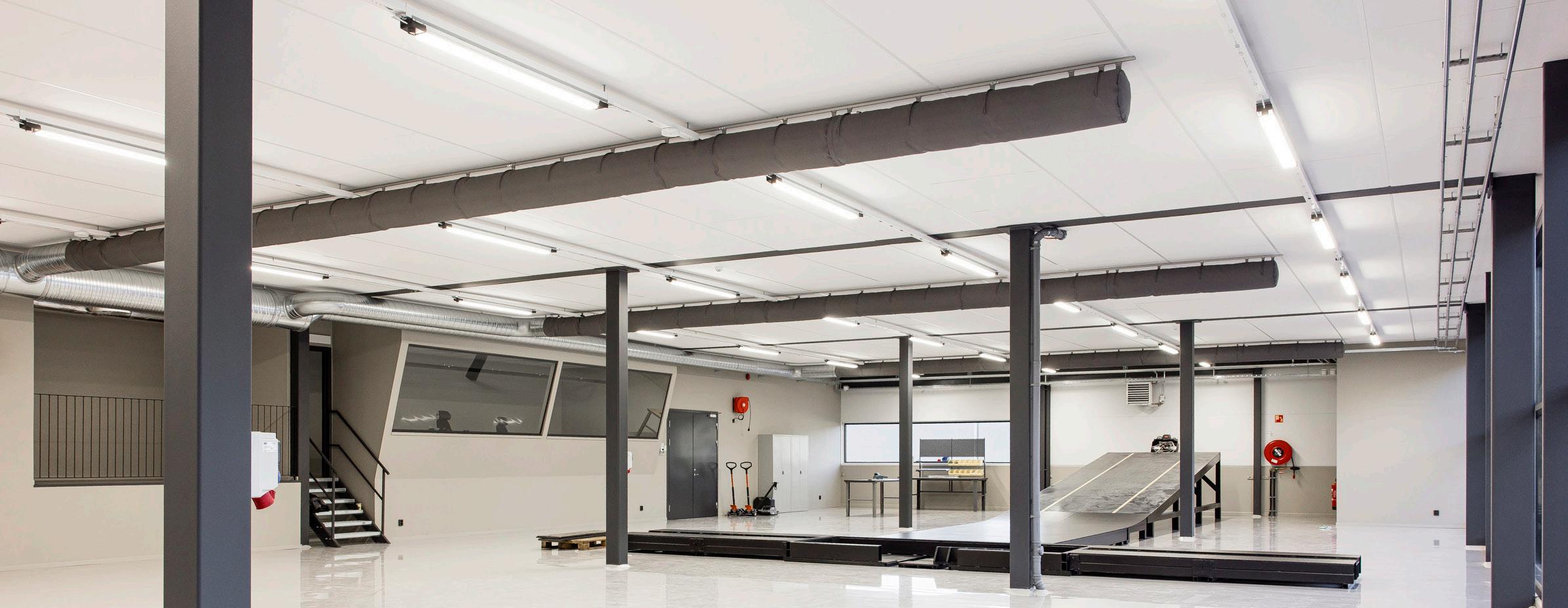

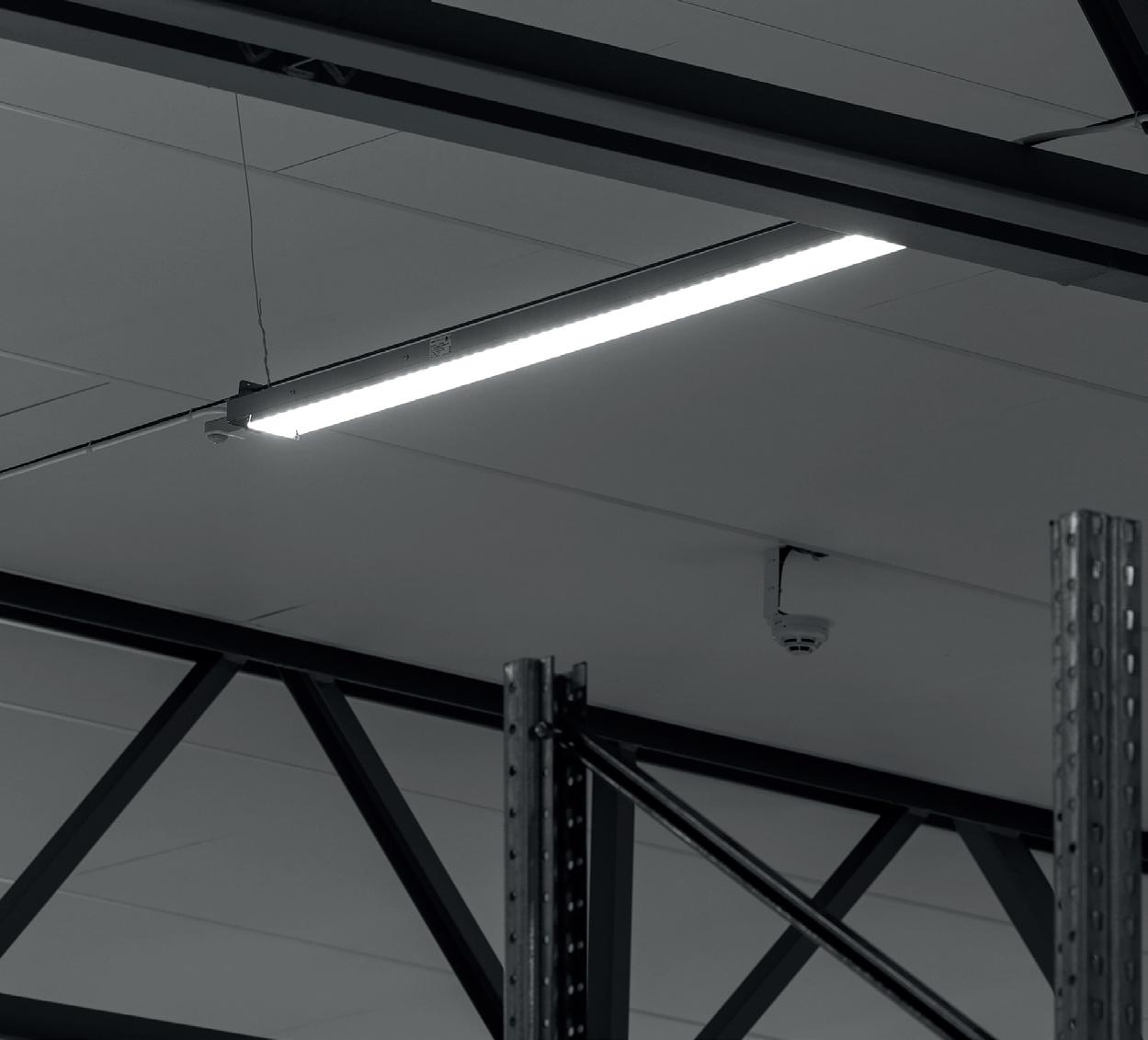

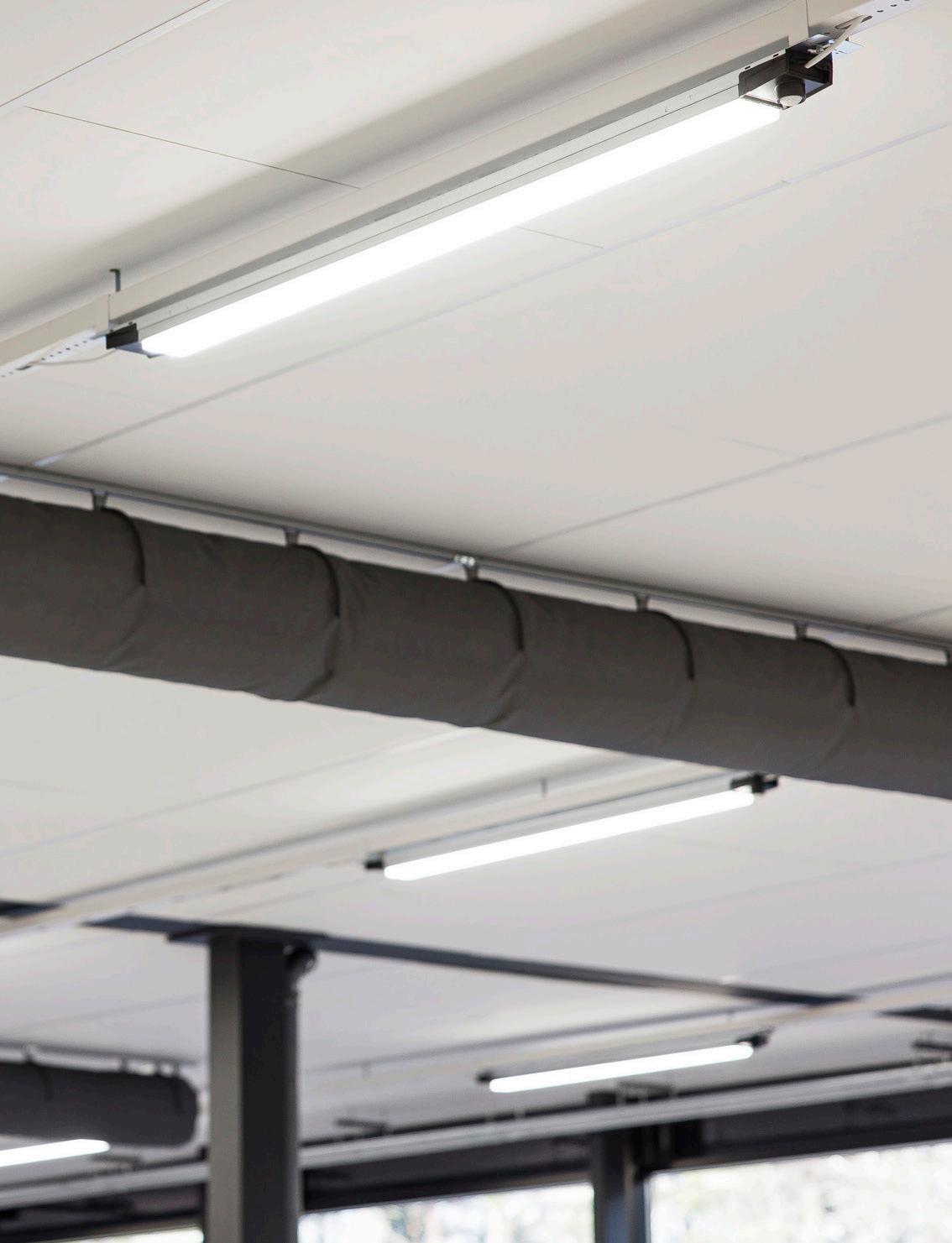

I Westbo Eltekniks senaste projekt – ett nytt testcenter inom industrin, med krav på en modern belysningslösning
– föll valet på Exaktors nya industriarmatur, Tage G2. För att möta behovet av hög ljuseffektivitet och styrbar belysning kombinerades armaturen med BTDA (Koolmesh). Tillsammans levererar de en driftsäker lösning som både är flexibel och framtidssäker.
Westbo Elteknik lyfter Exaktors aktiva närvaro genom hela projektet som en stor fördel. Den täta dialogen, korta beslutsvägar och möjligheten till snabb återkoppling gjorde processen både smidig och effektiv.
”Dessutom gillar vi att jobba med lokala företag och Exaktor finns ju bara ett par mil bort i Värnamo”, berättar Emil Ileby från Westbo Elteknik, som varit ansvarig installatör i projektet.
Armatur utvecklad för elektriken
Tage G2 har utvecklats i nära samarbete med elektriker, med målet att skapa en armatur som är så enkel att installera som möjligt. Verktygsfria lock sparar tid, genomtänkta tätningar förenklar kabeldragningen, och konstruktionen är smart uppbyggd så att allt klickar på plats – bokstavligt talat.
Den höga användarvänligheten gör att Emil gärna rekommenderar Tage G2 till andra i branschen:
”Tage G2 är extremt installatörsvänlig. Den är gjord för oss elektriker – och det märks. Kombinerar man den med Exaktors projektering och BTDA-styrning blir det en oslagbar lösning”.
BTDA – för framtidens belysning redan idag
Flexibiliteten var en nyckelfaktor. Att kunna justera och utveckla belysningen över tid utan att behöva bygga
om – det är precis vad Exaktors BTDA möjliggör. Till detta projekt valde Westbo Elteknik att kombinera Tage G2 med Exaktors styrsystem BTDA. Det ger en flexibel, framtidssäker lösning där kunden enkelt kan justera och anpassa belysningen över tid – utan att behöva bygga om eller dra nytt.
”Om man har ett projekt där behoven kan förändras och man vill ha valfrihet och möjlighet att justera efter hand – då är BTDA helt rätt”, förklarar Emil.
Smidigt för installatören – smart för kunden
För Westbo Elteknik innebar projektet en effektiv installation med smidiga armaturer att jobba med. För slutkunden innebär det en energieffektiv, lättanvänd och framtidssäker lösning – för dagens krav och morgondagens behov.
”Tage G2 tillsammans med BTDA är en lösning jag gärna rekommenderar till fler i branschen. För när belysningen är utvecklad av elektriker – då blir det bra på riktigt”, avslutar Emil.
YOUTUBE
Besök vår Youtubekanal för att se hela intervjun med Westbo Elteknik.
Emil Ileby, Elektriker på Westbo Elteknik och Daniel Jönsson, säljare på Exaktor syns i vår nya Youtube-serie ”Vår installatör klargör”.
Naiad G4
EN UPPDATERAD VERSION AV ORIGINALET
Naiad G4 är den nya generationens lågbyggda allroundarmatur, framtagen för att möta höga krav på både prestanda och design. Med en robust konstruktion, smarta funktioner och stilren formgivning är den det självklara valet – oavsett om det gäller tu a industrimiljöer, garage, lager eller gemensamma utrymmen i en BRF.
Tack vare kapslingsklass IP44 och genomtänkt design levererar Naiad G4 en driftsäker, flexibel och framtidssäker belysningslösning som passar nästan alla typer av projekt.
i

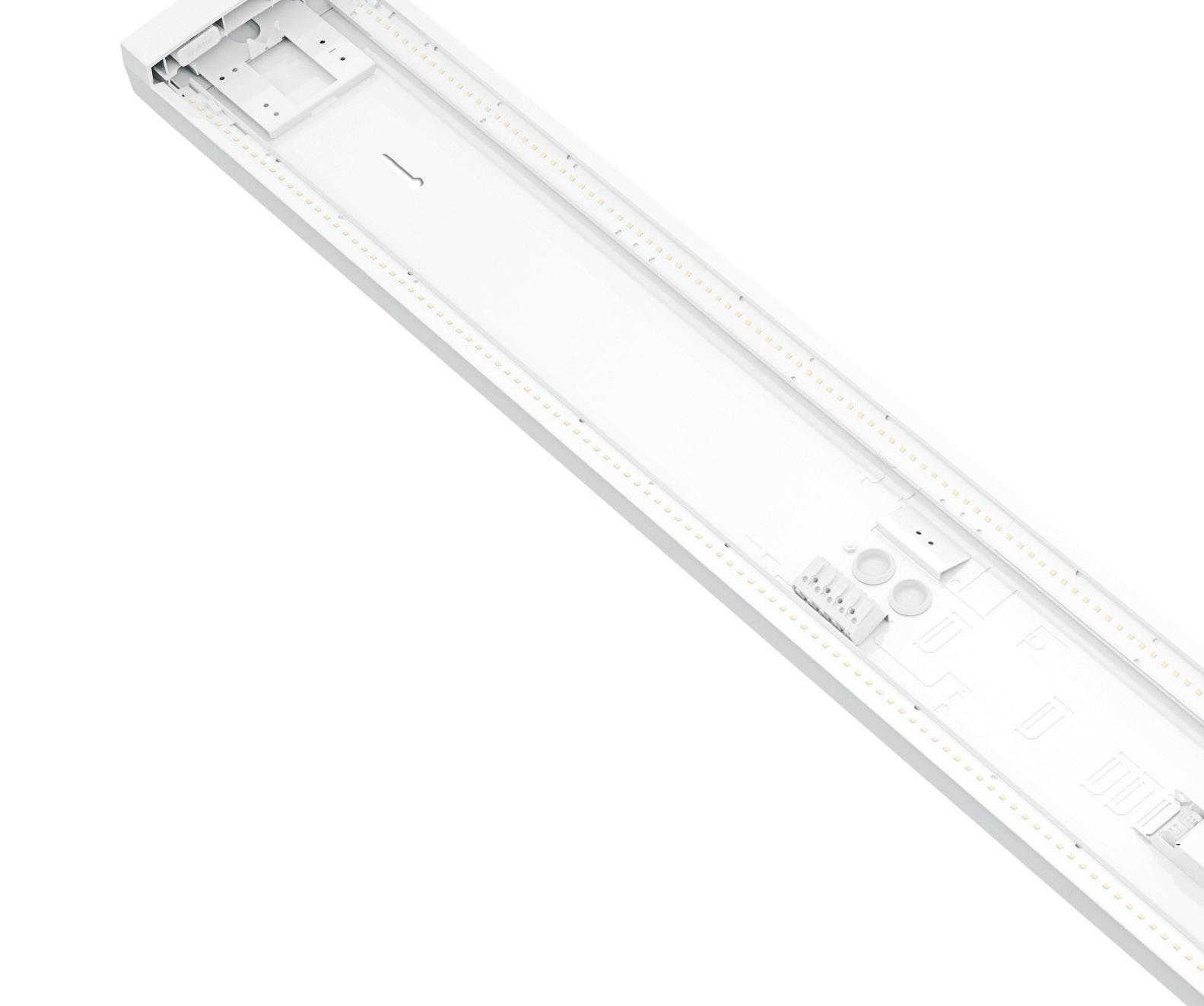

GENOMTÄNKTA DETALJER FÖR ENKELT MONTAGE

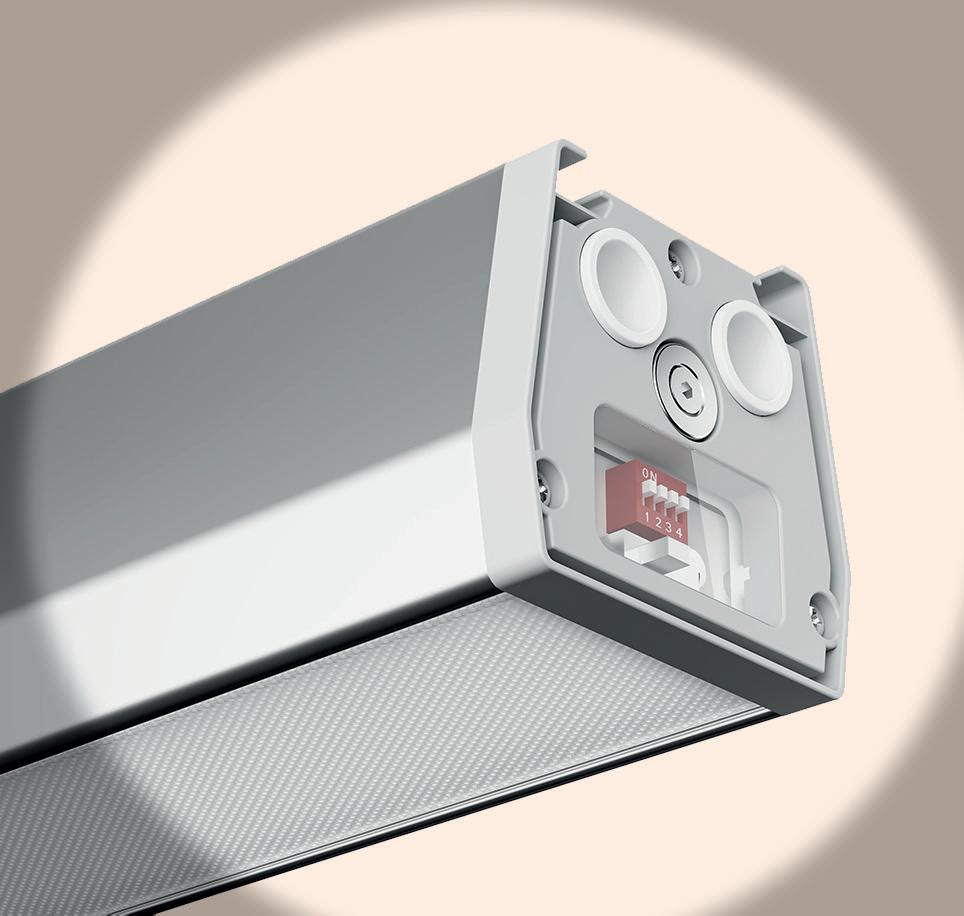

Armaturens stomme är noga genomtänk. För att förenkla installation och uppgradering har Naiad G4 en lång infästning som gör det enkelt att ersätta tidigare Exaktor-modeller, exempelvis Naiad T5.
närmare 20 år. Naiad G4 är
Baksidan är slät, utan skruvar för att undvika repor i taket vid installation. För att underlätta installation finns dubbla genomföringar i armaturens mitt.
HÖGKVALITATIV LJUSBILD
Stommens utformning, tillsammans med den mikroprismatiska kupan, är den optimala kombinationen för att ge en mycket jämn och behaglig ljusbild - allt för att minimera skuggor i kupan. Kupan är även linjeprismatisk på långsidorna för att ge ett behagligt släpljus mot taket.
Välj mellan On/Off DALI, RS, PIR, BTDA RS eller BTDA PIR – med eller utan överkoppling (5G1,5 mm²). Som tillval finns även nödljus för extra trygghet. det. Kontakta vår kundsupport för mer information.
Önskas annat styrsystem kan Naiad G4 anpassas till
VÄLJ MELLAN OLIKA LÄNGDER
Naiad G4 finns i tre olika storlekar: 600, 1200 och 1500 mm, med flera ljusflödesalternativ. Armaturen tillverkas Sverige och därmed finns stor fleixiblitet för att skräddarsy armaturen efter behov.
Naiad G4
Naiad G4 är nästa generations lågbyggda allroundarmatur, utvecklad för att leverera kraftfull och flexibel belysning både krävande miljöer som till interiöer med krav på e ektivitet och design. Med en robust konstruktion och smarta uppgraderingar är den ett självklart val för industri, lager, garage men även till allmänna utrymmen som i en BRF.
Kapslingsklassen IP44 säkerställer ett pålitligt skydd utsatta miljöer, och tack vare en ny LED-infästning minimeras skuggning, vilket ger en jämnare ljusbild. Armaturen har en stomme rullvalsad plåt och gavlar formsprutad 2-K plast, vilket innebär hållbarhet och en genomtänkt design.
FAKTA IP-klass IP44
Ra (CRI)
LIVSLÄNGD
Bibehållning ljusflöde 50000h L90
Bibehållning ljusflöde 75000h L85
Bibehållning ljusflöde 100000h L80
Livslängd drivdon @ Ta25°C 100 000/10% failure
ANSLUTNING
On/Off BTDA, PIR, Nöd varianter bestyckad med 1st. 5-pol snabbkopplingsplint i mitten av armaturen.
DALI bestyckad med 1st. 5 pol-plint och 1st. 2 pol-plint till DALI kopplingen.
ÖK finns med 2st. 5 pol-plint, en på varje sidan av gaveln. DALI ÖK finns med 2st. 5 pol-plint och 2st. 2-pol-plint. Plintar placera vid bägge gavlar.
MONTERING
Monteras diktik genom nyckelhål stomme. Monteringshöjd 2-4m.
Höghöjdsarmatur för höga krav, hög Mångsidig industriarmaturmed låg energiförbrukning
POP Li44 är framtagen för att vara en tillförlitlig och mångsidig lösning miljöer där belysningen måste vara både effektiv och enkel att använda. Med sin smarta kombination av funktion, energieffektivitet och hållbarhet har den snabbt blivit en favorit för både installatörer och användare.
Utformningen gör POP Li44 idealisk för en rad olika miljöer – från industri och lager till garage, förråd, vindar och tvättstugor. Tack vare ställbar färgtemperatur och justerbar ljusstyrka kan ljuset alltid anpassas för att skapa rätt belysning och trivsel.
Med Beam G3 tar Exaktor höghöjdsbelysning till en ny nivå. Den uppdaterade armaturserien kombinerar hög prestanda, smarta funktioner och flexibel användning en robust design.
Beam G3 är utvecklad för att ge kraftfullt och energie ektivt ljus med möjlighet till ställbar färgtemperatur och ljusflöden som möter behoven allt från industri och lager till gym, stormarknader eller miljöer med förhöjd brandrisk - tack vare D-märkning.
Den tåliga konstruktionen svartlackad aluminium är byggd för att klara tu a miljöer, medan de genomtänkta detaljerna gör installationen både snabb och säker. Serien erbjuder dessutom lösningar för e ektstyrning, trådlös ljusstyrning via Koolmesh och olika tillbehör för att ytterligare anpassa ljuset.
Beam G3 är framtidssäkrad belysning – byggd för höga krav, höga höjder och högsta prestanda.
FAKTA
IP-klass IP65
IK-klass IK08
Ra (CRI) 80 SDCM 5
LIVSLÄNGD
Bibehållning ljusflöde 50000h L90
Bibehållning ljusflöde 75000h L85
Bibehållning ljusflöde 100000h L80
Livslängd drivdon @ Ta25°C 100 000/10% failure
ANSLUTNING
1,5m sladdställ 3G1,0mm² med IP68 kabelskarv
MONTERING
POP Li44 är dessutom ekodesign-anpassad med utbytbara LEDmoduler, drivdon och sensorer – vilket gör den inte bara enkel att installera och underhålla, utan också till ett hållbart val för framtiden.
FAKTA
IP-klass IP44
IK-klass IK06
Ra (CRI) 80
D-klassad höghöjdsarmatur för höga krav med högsta prestanda
SDCM <3
LIVSLÄNGD
Bibehållning ljusflöde 50000h L91
Bibehållning ljusflöde 75000h L87
Bibehållning ljusflöde 100000h L83
Livslängd drivdon @ Ta25°C 100 000/10% failure
ANSLUTNING
Ledningsinföring via två införingar mot tak vid armaturens kabelgenomgång.
MONTERING
Montage dikt tak genom nyckelhål. ÖVRIGT
ÖVRIGT
Garanti enligt ALEM09.
Garanti enligt ALEM09.
Monteras som pendel med ögla/krok eller fast tak/vägg, med justerbar upphängningsbygel som tillbehör
Drivdon med ställbar effekt fyra lägen.
Beam G3 Flex
Beam G3 Z18
exStreet POP

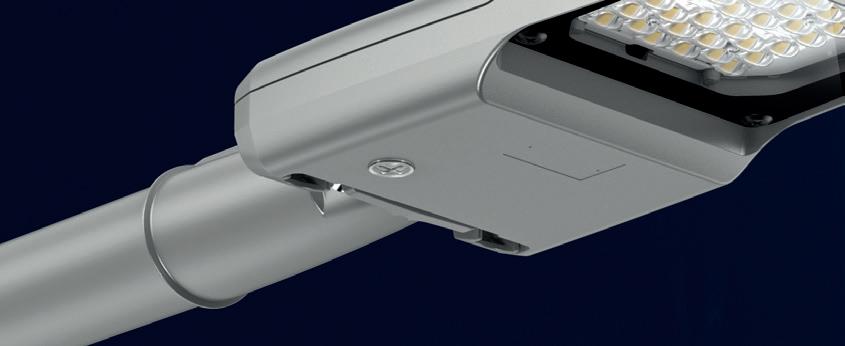

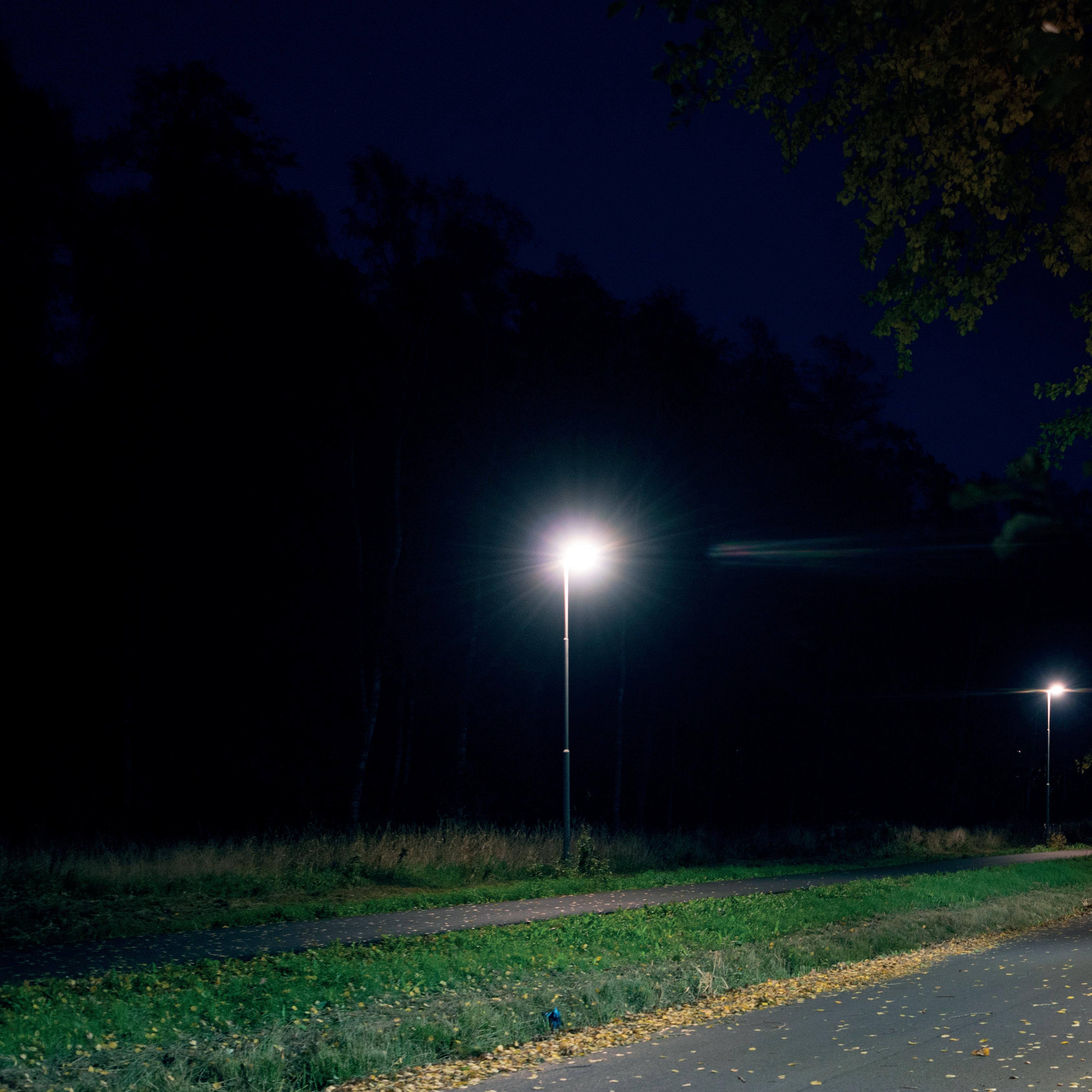

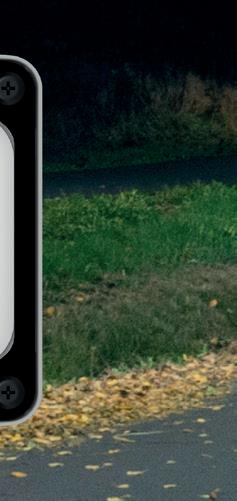

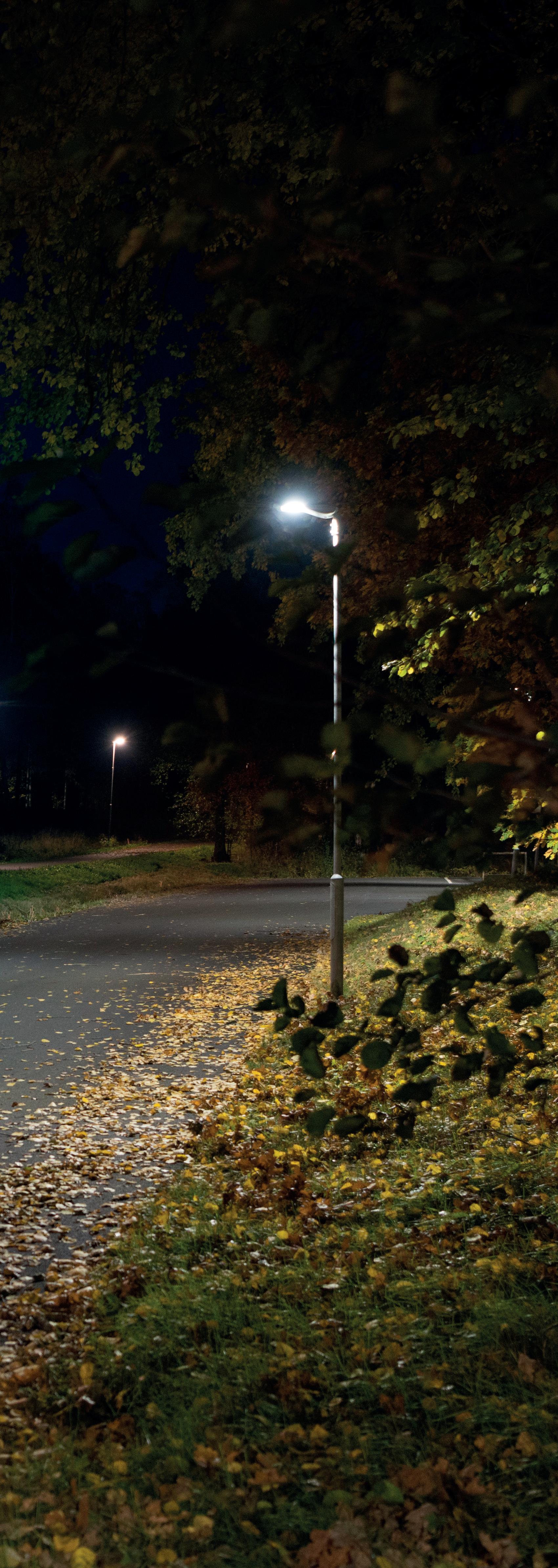

Smart stolparmatur för bättre utomhusmiljöer
exStreet POP är en stolparmatur som kombinerar modern design, hög prestanda och enkel installation. Tack vare det justerbara fästet kan armaturen monteras både på stolptopp och med stolparm, vilket gör den till en flexibel lösning för många olika miljöer.
Den asymmetriska ljusbilden gör exStreet POP särskilt lämplig för gång- och cykelvägar, parkeringsplatser eller fasadmontage ovan entréer, där jämn och trygg belysning är extra viktig.

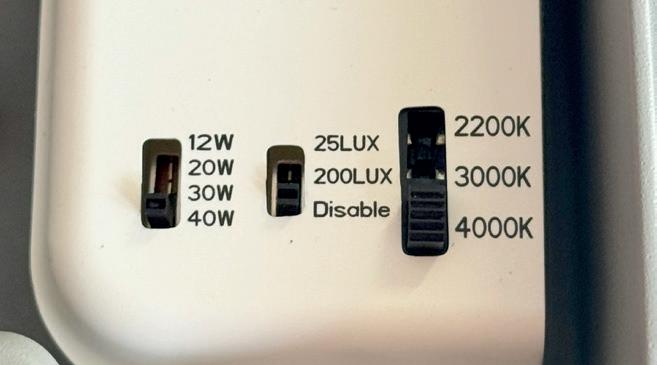

Med ställbar färgtemperatur (2200K / 3000K / 4000K) och e ektreglering i fyra nivåer (12–40W) kan ljuset enkelt anpassas efter behov. Tack vare möjligheten att välja ett varmare, behagligare ljus slipper man det klassiska, kallare LED-ljuset – något som är uppskattat parker och bostadsnära miljöer, och dessutom vänligare för vårt djurliv.
exStreet POP är utrustad med inbyggd ljusrelä/fotocell som kan justeras två lägen eller stängas av för extern styrning. Den robusta konstruktionen gjuten aluminium, pulverlackerad AzkoNobel grå (RAL 9006) med IP66 och IK08, säkerställer lång livslängd och tålighet även i tu a förhållanden. Armaturen levereras komplett med 6 m anslutningskabel för smidig installation.
Utomhusbelysning
med omtanke av både
FAKTA
IP-klass IP66
IK-klass IK08
Ra (CRI) 70
SDCM 5
LIVSLÄNGD
Bibehållning ljusflöde 50000h L88
Bibehållning ljusflöde 75000h L83
Bibehållning ljusflöde 100000h L70
Livslängd drivdon @ Ta25°C 70 000/10% failure
Alltid med integrerad fotocell. Välj mellan tre lägen: avstängd, 25 lux eller 250 lux.
ANSLUTNING 6m sladdställ 3G1,5mm² med fri ände
MONTERING

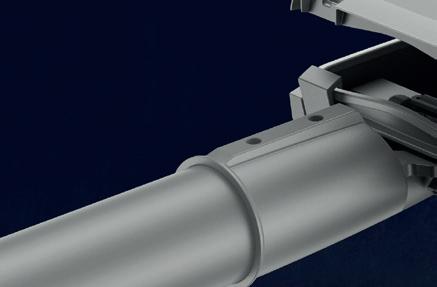

Armatur för montage på Ø48-63 mm stolptopp eller stolparm
LED i utomhusbelysning ger både energibesparing och lång livslängd. Samtidigt visar forskning att ljuset kan påverka djurs beteende, dygnsrytm och ekosystem*. Genom att välja utomhusbelysning med justerbar färgtemperatur kan störningar och ljusföroreningar minskas.
I bostadsområden och parker uppskattas det varmare ljuset även av människan, då det bidrar till ökad trivsel och en mer behaglig miljö.
exStreet POP kan enkelt ställas om till ett varmare ljus – ett smart val för en trygg, energie ektiv och naturvänlig belysning.
Mindre påverkan på nattaktiva djur som t.ex. fladdermöss, insekter och groddjur.
”Belysningsbehovet varierar över dygnet. Välj ett gatljus efter behov utifrån både människa och natur – det sparar energi och minskar onödigt ljus.” STÄLLBAR FÄRGTEMPERATUR 2200/3000/4000K
Minskad attration av insekter som dras till kallvitt/blått ljus, vilket kan rubba ekosystemen.
Med rätt ljusnivåer minskar vi påverkan av djurens dygnsrytm.
Människor uppskattar varmare ljus även utomhus.
VÅR INSTALLATÖR KLARGÖR!
*Källa: Jägerbrand, A.K. (2018). LED-belysningens effekter på djur och natur med rekommendationer: Fokus på nordiska förhållanden och känsliga arter och grupper. Calluna AB.

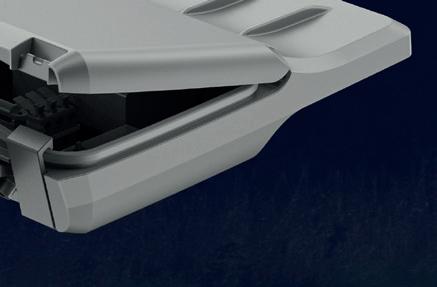

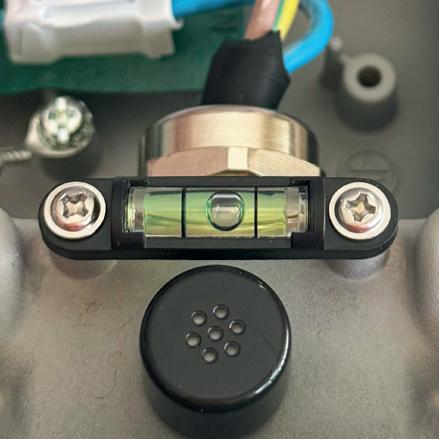

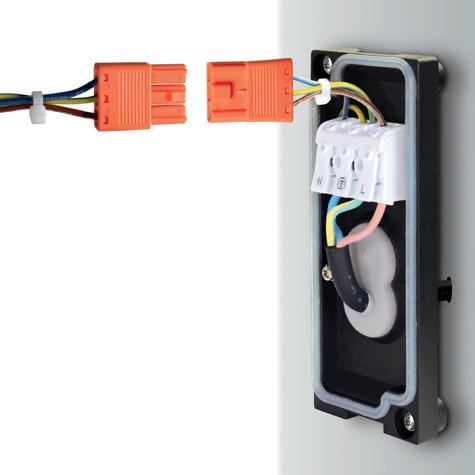

detaljer som förenklar installationen - detta fall ett inbyggt vattenpass så att armaturen hamnar rakt på stolpen.
KORROSIONS -KLASS
exFlood

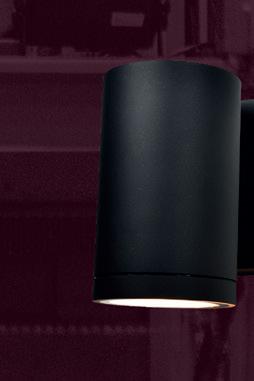

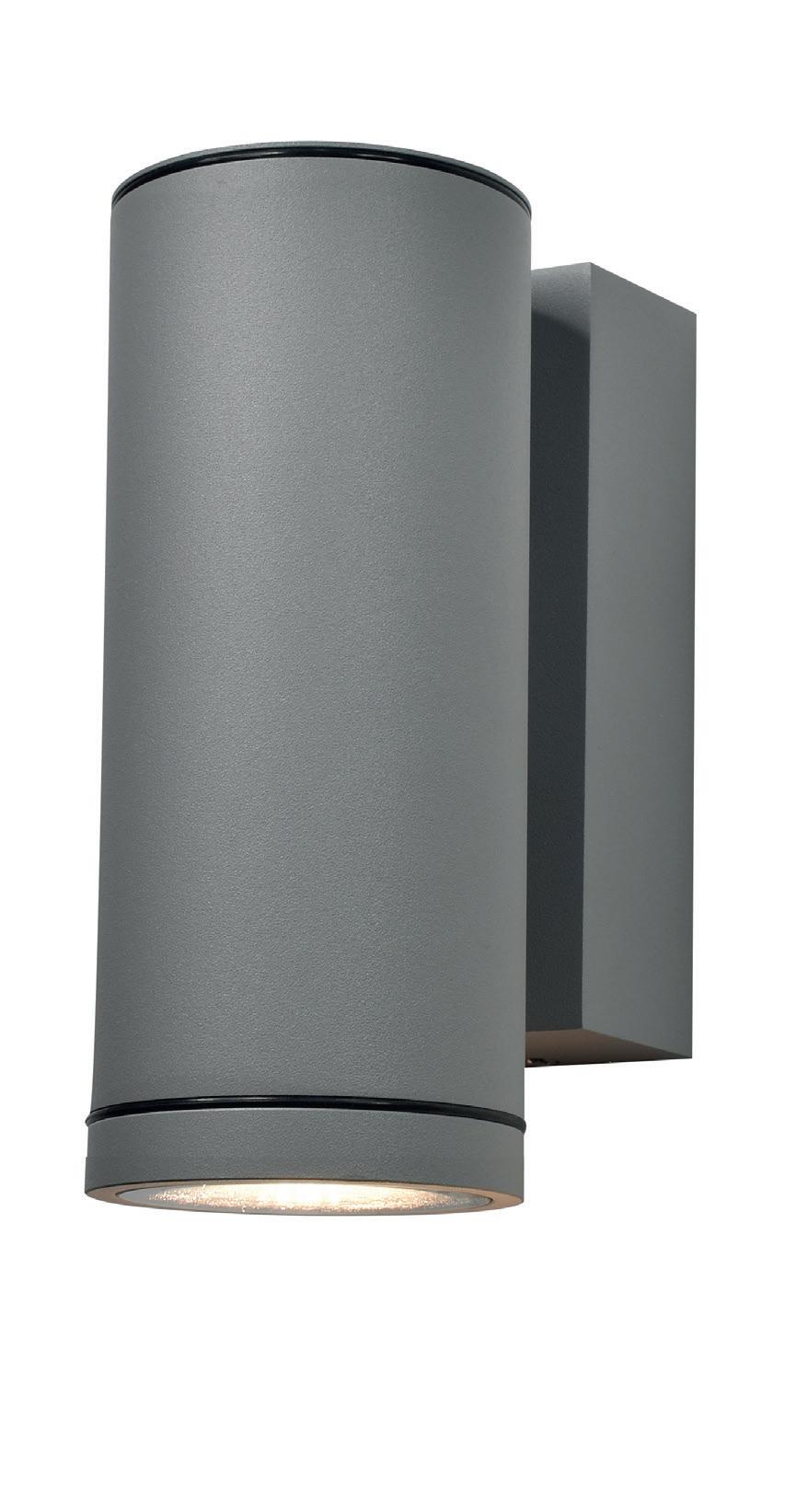

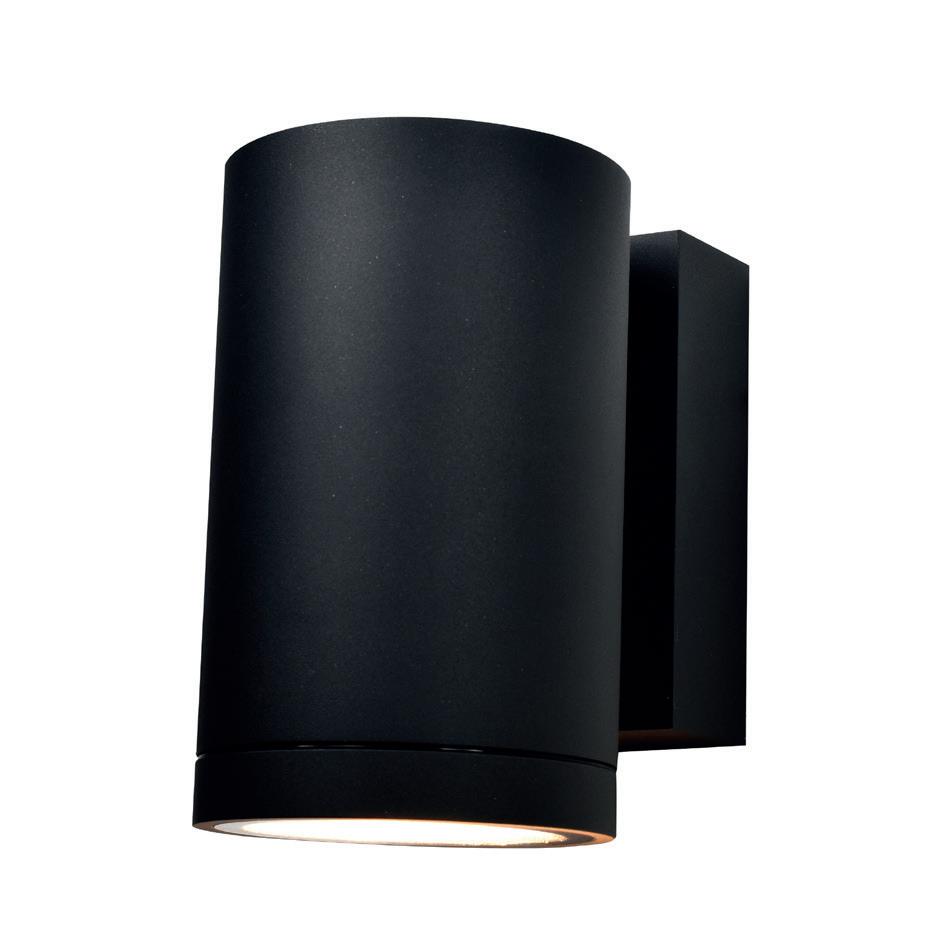

Ivy
Tidlös fasadarmatur med smidig installation
Ivy är en ny väggarmaturserie med tidlös design och med enkel installation. Led-varianten finns tillgänglig två storlekar; S och M, medan GU10-varianten finns den mindre varianten S. Välj ljusutsläpp både uppåt och nedåt, eller enbart på ett håll.
Den dimbara LED-tekniken ger ett behagligt ljus som enkelt kan anpassas efter behov via bakkantsdimmer. Med kapslingsklass IP65 och slagtålighet IK06 klarar Ivy tu a miljöer utan att kompromissa med utseendet. Installationen går snabbt och enkelt tack vare smart snabbkontakt mellan stomme och ytterdel.
Välj mellan svart eller aluminiumgrå strukturlack.
FAKTA
IP-klass IP65
Flexibel strålkastare med maximal prestanda
IK-klass IK06
Ra (CRI) 80
SDCM <3
LIVSLÄNGD
LLMF vid 50000h Ta25°C 0,82
LLMF vid 100000h Ta25°C 0,67
Med exFlood G2 får du en strålkastare som kombinerar kraftfullt ljus, hög flexibilitet och robust konstruktion. Serien finns två storlekar och levererar en asymmetrisk ljusbild med CRI>80 för en naturlig och tydlig ljusåtergivning.
Bibehållning ljusflöde 50000h L82
Bibehållning ljusflöde 75000h L74
Bibehållning ljusflöde 100000h L67
Livslängd drivdon @ Ta25°C 50 000/10% failure
ANSLUTNING
Tack vare ställbar färgtemperatur (3000K / 4000K) och e ekt tre lägen (50% / 75% / 100%) kan ljuset enkelt anpassas efter både plats och behov. Det gör exFlood G2 idealisk för parkeringar, lastkajer, lekplatser, skolgårdar och fasadbelysning – där trygghet och funktionalitet står fokus.
Den gjutna aluminiumstommen tillsammans med IP65, IK08 och korrosionsklass C5 gör armaturen redo för även de mest krävande miljöerna, inklusive kustnära installationer. Med ett temperaturområde från -30°C till +50°C fungerar exFlood G2 året runt – både kyla och värme.
Ivy har 3-polig snabbkopplingsplint.
MONTERING
Montering på vägg/fasad.
ÖVRIGT
Garanti enligt ALEM09.
För extra säkerhet är armaturen utrustad med överspänningsskydd 6kV, och levereras komplett med justerbar bygel och 1,5 m gummikabel för enkel montering. FAKTA
ANSLUTNING
1,5m gummikabel H07 RN-F 3G1,5mm².
MONTERING
LIVSLÄNGD
Bibehållning ljusflöde 50000h L88
Bibehållning ljusflöde 75000h L83
Bibehållning ljusflöde 100000h L70
Livslängd drivdon @ Ta25°C 100 000/10% failure
För montage på fasad eller Ø60 mm stolptopp med tillbehör
ÖVRIGT
Garanti enligt ALEM09
Enkel åtkomst till inställningar för färgtemperatur och effekt på undersidan av armaturen.
FASDIMRINGSBAR!
Snabbkontakt mellan bas och armatur.
Vi är proffs på belysningsstyrning
Det kan du också bli!
Nu har du chansen att lära dig allt om belysningsstyrning och hur du får maximal effekt av ditt Koolmesh-system tillsammans med Exaktors armaturer. Våra experter har flera års erfarenhet och guidar dig genom allt du behöver veta om Koolmesh och BTDA – från installation till avancerad styrning. Lär dig av de bästa och ta med dig värdefulla verktyg för att skapa smarta och effektiva belysningslösningar för din kund.
NU KOMMER VI TILL DIG! Kunskap
& erfarenhet
Lär dig av proffsen: Få insikter och praktiska färdigheter direkt från vårt erfarna team.
Effektivare projekt: Upptäck hur du kan spara tid och skapa smartare lösningar för dina kunder.
Framtidssäker kompetens: Stärk dina kunskaper om den senaste tekniken inom belysningsstyrning.
Scanna QR-koden för att se aktuella datum när vi kommer till din stad!
BTDA - Så funkar det
Rätt ljus, vid rätt tid & bara där det behövs
BTDA är det vi kallar vårt sätt att arbeta med smart belysningsstyrning. Styrsystemet tillgängliggörs via plattformen Koolmesh och tillsammans med Exaktors armaturer sätts framtidens ljus i dina händer. Oavsett om du står inför att bygga nytt eller uppgradera din befintliga belysning, har optimering av din belysningsanläggning aldrig varit enklare.
Vad är BTDA?
BTDA står för Bluetooth DALI och är en avancerad ljusstyrningslösning baserad på Bluetooth SIG Mesh-teknik. Systemet är paketerat under plattformen Koolmesh på ett sätt som gör det avancerade enkelt.
Vilka möjligheter finns med BTDA?
Styrsystemet från Exaktor erbjuder oändliga möjligheter. Tillsammans med BTDA-armaturer blir varje armatur en intelligent enhet i sig själv, vilket öppnar upp för sömlös projektering och en flexibilitet som tidigare inte varit möjlig. Du styr belysningen och vi ger dig verktygen för att göra det på ett enkelt sätt. Designa varje rum och lokal med precision och låt belysningen anpassa sig efter behov – allt en och samma app.
ANVÄNDNINGSOMRÅDEN
Oavsett om det gäller nybyggnation eller befintlig anläggning är användningsområdena många:
Skolor
Korridor och trapphus
Gym & sporthallar
Gång- och cykelvägar
Parkeringshus
Utomhusmiljöer
Lager & industri
Kontor
Vad behövs för att installera BTDA?
Allt du behöver för att komma igång med ditt BTDA-system är:
Våra experter svarar på frågor kring BTDA & Koolmesh, hur du bäst nyttjar styrsystemet och tillsammans med Exaktors armaturer kan uppnå stora energibesparingar.
1. Armaturer
2. BTDA enhet: sensor, driver, smartpuck etc.
3. IOS eller Android enhet
LADDA NER DIN APP HÄR
Scanna QR-koden med din smartphone eller tablet och ladda ned gratis. För styrning via desktop: www.iot.koolmesh.com
BTDA komponenter & tillbehör
Komplettera din belysningsanläggning med komponenter och andra tillbehör för optimering av din Koolmesh-anläggning.
Styrenh exNode Z18 BTDA EXTEND
Artnr 1302041
Styrenh exNode Z18 BTDA EXTEND är en Bluetooth DALI sändningsdimmer med Zhaga Book 18 standard. När den paras ihop med en standard DALI2/D4i-drivdon, möjliggör den exakt dimningskontroll och färginställning. Ett inbyggt realtidschip upprätthåller realtid upp till 10 dagar vid strömavbrott. Bluetooth-antennen utökar räckvidden för förbättrad anslutning. Enkel installation och driftsättning via Exaktor Koolmesh app.
Styrenhet exNode Z18 BTDA
Artnr 1301967
Sensor för montering på armatur med Zhaga book 18 sockel och D4i drivdon. Rörelsesensorn är av typen Mikrovåg (HF) vars detekteringsområde fungerar upp till 15 m installationshöjd och har inbyggd dagsljussensor. Vid fri sikt klarar noden kommunikation upp till 50m mellan noderna.
Anläggningen konfigureras enkelt och smidigt med Exaktor Koolmesh-app.
Noden passar tillsammans med Exaktor exStreet Z18 som finns flera storlekar och färger, men även armaturer av andra fabrikat som har D4i drivdon och har Zhaga Book 18 sockel.
Styrenhet exNode Z18 BTDA PIR
Artnr 1302042
Sensor för montering på armatur med Zhaga book 18 sockel och D4i drivdon. Rörelsesensorn är av typen Passive infra red (PIR) vars detekteringsområde fungerar upp till 12 m installationshöjd och har inbyggd dagsljussensor.
Anläggningen konfigureras enkelt och smidigt med Exaktor Koolmesh-app. Vid fri sikt klarar noden kommunikation upp till 50m mellan noderna.
Noden passar tillsammans med Exaktor exStreet Z18 som finns flera storlekar och färger, men även armaturer av andra fabrikat som har D4i drivdon och har Zhaga Book 18 sockel.
Sensor Infälld PIR DALI BTDA
Artnr 1302045
Sensor Infälld PIR DALI BTDA är fristående Bluetooth Koolmesh PIR-sensor med ciradisk rytm och en DALI-kanalutgång (80mA DALI-strömförsörjning inbyggd). Med Koolmesh trådlösa mesh-nätverk gör det kommunikationen mellan armaturer mycket enklare utan tidskrävande ledningsdragning.
Enkel enhetsinställning och driftsättning via Exaktor Koolmesh app.
Relä vxl pot.fri 4A 230V BTDA
Artnr 1302040
Detta relä har en potentialfri, växlande kontakt (NO/NC) och passar i en kopplingsdosa eller apparatdosa. Med en separat ingång för styrning med återfjädrande tryckknapp (230 V). Kan hantera laster upp till 4A vid 230 V eller 2A vid 24 VDC.
Lämplig både för nybyggnation och för att uppgradera befintlig anläggning till smart belysningsstyrning. Enkel enhetsinställning och driftsättning via Exaktor Koolmesh app.
Puck Trailing Edge BTDA
Artnr 1361160
Denna bakkantsdimmer har två separata ingångar för styrning via återfjädrande tryckknapp (230 V). Enheten passar in i en kopplingsdosa eller apparatdosa och har justerbar minimi-, maximi- och startnivå och kan hantera laster upp till 150VA.
Lämplig både för nybyggnation och för att uppgradera befintlig anläggning till smart belysningsstyrning. Enkel enhetsinställning och driftsättning via Exaktor Koolmesh app.
Puck DALI2 BTDA
Artnr 1361161
Denna DALI-dimmer har två separata ingångar för styrning via återfjädrande tryckknapp (230 V). Enheten passar in i en kopplingsdosa eller apparatdosa och har justerbar minimi-, maximi- och startnivå och kan hantera upp till 50 DALI-enheter.
Lämplig både för nybyggnation och för att uppgradera befintlig anläggning till smart belysningsstyrning. Enkel enhetsinställning och driftsättning via Exaktor Koolmesh app.
Puck DALI till Trailing Edge
Artnr 1361162
Denna dosdimmer med dragavlastning gör det möjligt att ljusreglera fasdimringsbara armaturer via DALI och passar en kopplingsdosa eller apparatdosa. Dimmern kan hantera laster mellan 1-200VA. Ansluts till 230V.
Obs! Denna dimmer saknar möjlighet till kommunikation via Bluetooth och är ej kompatibel med Exaktors Koolmesh-app.
Repeater RTC BTDA
Artnr 1361163
Repeater RTC BTDA är en Bluetooth-modul med ett inbyggt realtidschip som kan upprätthålla realtid i upp till 12 veckor vid strömavbrott, vilket är mycket användbart för Bluetooth-system/nätverk där det finns ett konstant behov av ström på/av. När ett produktgruppnätverk skapas tar hela nätverket denna enhet som auktoritativ tid.
Enkel enhetsinställning och driftsättning via Exaktor Koolmesh app.
Repeater m. Antenn RTC BTDA
Artnr 1361164
Ram DT för Infälld Sensor
Artnr 1302046
Denna ram är ett tillbehör till Sensor Infälld PIR DALI BTDA för att möjliggöra utanpåliggande montage. Håller IP20.
GÖR DIN EGNA ENERGIBERÄKNING
Med Exaktors energikalkylator kan du snabbt och enkelt få en uppskattning av den mängd energi du kan spara genom att välja Exaktor, oavsett vilken lösning du väljer. Besök vår webb eller scanna QR-koden nedan för att komma direkt till energikalkylatorn.
TESTA HÄR!
Scanna QR-koden och gör din egen energiberäkning idag!
Repeater RTC med antenn BTDA är en Bluetooth-modul med ett inbyggt realtidschip som upprätthåller realtid i upp till 12 veckor vid strömavbrott, vilket är mycket användbart för Bluetoothsystem/nätverk där det finns ett konstant behov av ström på/av. När ett produktgruppnätverk skapas tar hela nätverket denna enhet som auktoritativ tid. Har antenn för längre Bluetooth-räckvidd. Enkel enhetsinställning och driftsättning via Exaktor Koolmesh app.
Gateway BTDA
Artnr 1790031
Gateway BTDA möjliggör dataöverföring mellan Mesh-nätverk och Ethernet med en 100M RJ45-port med stöd för dubbla Wi-Fi (2,4G + 5G). Möjlighet att styras via en mobil-/surfplatta-app eller PCwebbplattform för enkel felsökning, fjärrövervakning och synkronisering realtid. IoT-funktioner ingår också för förbättrad anslutning.
Sensor PIR 3-15m M20 DALI BTDA
Artnr 1302072
Sensor 3-15m PIR DALI2 BTDA är en Bluetooth DALI PIR-rörelsesensor som klarar av att detektera på höjder 3-15m (max 15 m för truck och max 12 m för gångpassager) Kommunicerar via Bluetooth ett Koolmesh-nätverk med max 15 DALI-enheter (30mA). Den har inbyggd dagljussensor och kan enkelt monteras på befintlig armatur med M20 skruv (kräver att armaturen har ett DALI-drivdon). Enkel enhetsinställning och driftsättning via Exaktor Koolmesh app.
Tryckknapp S 1x1 Vippa Vit BTDA
Artnr 1893260
Denna tryckknapp med en vippa och ett läge, är trådlös med Bluetooth kinetisk switch och kräver inga batterier eller kablar vilket möjliggör flexibel placering. Med stöd för funktionerna ”kort tryck” och ”långt tryck” för dimningskontroll, scenåterkallning och manuellt lägesavslut. Montering direkt på vägg eller över apparatdosa. Den är konfigurerbara via Exaktor Koolmesh-app. Har en livslängd på 100 000 tryckningar.
Tryckknapp S 2x1 Vippa Vit BTDA
Artnr 1893261
Denna tryckknapp med två vippor och ett läge på varje vippa, är trådlös med Bluetooth kinetisk switch och kräver inga batterier eller kablar vilket möjliggör flexibel placering. Med stöd för funktionerna ”kort tryck” och ”långt tryck” för dimningskontroll, scenåterkallning och manuellt lägesavslut. Montering direkt på vägg eller över apparatdosa. Den är konfigurerbara via Exaktor Koolmesh-app. Har en livslängd på 100 000 tryckningar.
Tryckknapp R 1x2 Vippa Vit BTDA
Artnr 1893262
Denna tryckknapp med en vippa med två lägen, är trådlös med Bluetooth kinetisk switch och kräver inga batterier eller kablar vilket möjliggör flexibel placering. Med stöd för funktionerna ”kort tryck” och ”långt tryck” för dimningskontroll, scenåterkallning och manuellt lägesavslut. Montering direkt på vägg med dubbelhäftande tejp - OBS! Ej skruv.
Den är konfigurerbara via Exaktor Koolmesh-app. Har en livslängd på 100 000 tryckningar.
Tryckknapp R 2x2 Vippa Vit BTDA
Artnr 1893263
Denna tryckknapp med två vippor med två lägen per vippa, är trådlös med Bluetooth kinetisk switch och kräver inga batterier eller kablar vilket möjliggör flexibel placering. Med stöd för funktionerna ”kort tryck” och ”långt tryck” för dimningskontroll, scenåterkallning och manuellt lägesavslut. Montering direkt på vägg med dubbelhäftande tejp - OBS! Ej skruv.
Den är konfigurerbara via Exaktor Koolmesh-app. Har en livslängd på 100 000 tryckningar.
Touch-knapp Glas S4 Vit BTDA
Artnr 1893264
Stilren, väggmonterad touchknapp glas som interagerar med Exaktors BTDA-produkter via Bluetooth. Erbjuder fyra programmerbara scener via Exaktor Koolmesh-app, samt reglering av ljusstyrka och Tunable White (färgtemperatur). Är designad för att passa apparatdosa.
Ingångs puck 4x1 pot.fri BTDA
Artnr 1893370
Ingångs puck 4x1 pot.fri BTDA har 4 SLEV push-ingångar som möjliggör bluetooth-kontroll för på/av, dimning, färginställning och scenåterkallning. Den är designad för att passa kopplingsdosor eller eldosor.
Den förbättrar belysningsarmaturer med standard utförande till intelligent styrning för både nybyggnation och befintliga anläggningar. Enkel enhetsinställning och driftsättning via Exaktor Koolmesh app.
Driver-kit 45W Sensor BTDA
Artnr 7982631
Dimbart Driver-kit via Bluetooth, med maximal effekt på 45W. Ställbar mellan 350-1050mA. Drivdonet har två push-ingångar (230 V) som är förberedda till den medföljande EQ-boxen, som även är försedd med EU-stickpropp på 3 m. Kopplas lätt ihop med belysningsarmatur genom snabbkontakt på sekundärsidan. Enkel installation och driftsättning via Exaktor Koolmesh-app.
BTDA innebär att drivdonskitet är utrustat med en BTDA-sensor.
Driver-kit 45W BTSL
Artnr 7982630
Dimbart Driver-kit via Bluetooth, med maximal effekt på 45W. Ställbar mellan 350-1050mA. Drivdonet har två push-ingångar (230 V) som är förberedda till den medföljande EQ-boxen, som även är försedd med EUstickpropp på 3 m. Kopplas lätt ihop med belysningsarmatur genom snabbkontakt på sekundärsidan. Enkel installation och driftsättning via Exaktor Koolmesh-app.
BTSL innebär att drivdonskitet kommunicerar via Bluetooth och inte är utrustad med en BTDA-sensor, dock finns möjlighet att komplettera med sensor.
VÅR INSTALLATÖR KLARGÖR
Lär dig mer om belysning med Exaktor
I vår Youtube-serie ”Vår installatör klargör” riktar vi oss till dig som är installatör eller elektriker och vill lära dig mer om belysning och belysningsstyrning. Genom konkreta tips, tydliga genomgångar och praktiska exempel visar vi hur du får ut det mesta av Exaktors belysningslösningar – både vid installation och i färdiga miljöer. Serien är framtagen för att göra ditt jobb enklare, smartare och mer effektivt.
YOUTUBE
Följ vår kanal här!
Ordlista
Vår produktdata innehåller en del förkortningar, nedan finner du förklaringar.
Förkortning Förklaring
2CCT Armaturen har två valbara färgtemperaturer
3CCT Armaturen har tre valbara färgtemperaturer
BTDA Bluetooth Dali, Exaktors intelligenta styrning av armaturer
BTSL Bluetooth slav, utan sensor
D4i Armaturen är försedd med dali-drivdon med strömförsörjning för Zhaga Book 18-noder.
DALI Digital Adressable Lighting Interface
DIM Dimbar
EQ Exaktor Quick, produkter med EQ-box för snabbanslutning av kabel kopplingsdosa utanför drivdonet
GC Optik anpassad för gång och cykelväg
HE High efficienty, dvs armaturer med extra hög effektivitet, lumen per watt (lm/W)
HO High Output, dvs armaturer med extra högt ljusflöde
INF infälld
MP Mikroprismatiskt bländskygg med bättre avbländning
OP Opalt bländskydd
FLEX Produkter med benämningen Flex har manuell ställbarhet direkt på armaturen, när det kommer till effekt eller både effekt och färgtemperatur.
POP Vårt segment med armaturer som har de mest POPulära specifikationerna i ett mer begränsat urval, våra s.k. basmodeller. Det kan gälla längd, effektivitet, IP-klass m.m.
Q Quick connection, snabbkopplingskontakt som sitter t.ex. på Tage G2 (paneluttag från Ensto)
RS Mikrovågssensor med on/off funktion
RS DIM Mikrovågssensor med grundljusfunktion (10%) efter hålltiden
Kontakta oss för att påbörja resan mot en mer välbelyst framtid.
