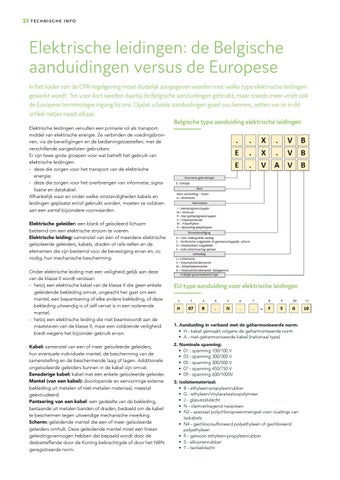

Elektrische leidingen: de Belgische aanduidingen versus de Europese In het kader van de CPR-regelgeving moet duidelijk aangegeven worden met welke type elektrische leidingen gewerkt wordt. Tot voor kort werden daarbij de Belgische aanduidingen gebruikt, maar steeds meer vindt ook de Europese terminologie ingang bij ons. Opdat u beide aanduidingen goed zou kennen, zetten we ze in dit artikel netjes naast elkaar. Belgische type aanduiding elektrische leidingen Elektrische leidingen vervullen een primaire rol als transportmiddel van elektrische energie. Ze verbinden de voedingsbronnen, via de beveiligingen en de bedieningstoestellen, met de verschillende aangesloten gebruikers. Er zijn twee grote groepen voor wat betreft het gebruik van elektrische leidingen: - deze die zorgen voor het transport van de elektrische energie; - deze die zorgen voor het overbrengen van informatie; signalisatie en datakabel. Afhankelijk waar en onder welke omstandigheden kabels en leidingen geplaatst en/of gebruikt worden, moeten ze voldoen aan een aantal bijzondere voorwaarden.
Elektrische geleider: een blank of geïsoleerd lichaam bestemd om een elektrische stroom te voeren. Elektrische leiding: samenstel van één of meerdere elektrische geïsoleerde geleiders, kabels, draden of rails-tellen en de elementen die zijn bestemd voor de bevestiging ervan en, zo nodig, hun mechanische bescherming. Onder elektrische leiding met een veiligheid gelijk aan deze van de klasse II wordt verstaan: - hetzij een elektrische kabel van de klasse II die geen enkele geleidende bekleding omvat, ongeacht het gaat om een mantel, een bepantsering of elke andere bekleding, of deze bekleding uitwendig is of zelf vervat is in een isolerende mantel; - hetzij een elektrische leiding die niet beantwoordt aan de maatstaven van de klasse II, maar een voldoende veiligheid biedt wegens het bijzonder gebruik ervan. Kabel: samenstel van een of meer geïsoleerde geleiders, hun eventuele individuele mantel, de bescherming van de samenstelling en de beschermende laag of lagen. Additionele ongeïsoleerde geleiders kunnen in de kabel zijn omvat. Eenaderige kabel: kabel met één enkele geïsoleerde geleider. Mantel (van een kabel): doorlopende en eenvormige externe bekleding uit metalen of niet-metalen materiaal, meestal geëxtrudeerd. Pantsering van een kabel: een gedeelte van de bekleding, bestaande uit metalen banden of draden, bedoeld om de kabel te beschermen tegen uitwendige mechanische inwerking. Scherm: geleidende mantel die een of meer geïsoleerde geleiders omhult. Deze geleidende mantel moet een lineair geleidingsvermogen hebben dat bepaald wordt door de desbetreffende door de Koning bekrachtigde of door het NBN geregistreerde norm.
EU-type aanduiding voor elektrische leidingen
1. Aanduiding in verband met de geharmoniseerde norm: • H - kabel gemaakt volgens de geharmoniseerde norm • A - niet-geharmoniseerde kabel (nationaal type) 2. Nominale spanning: • 01 - spanning 100/100 V • 03 - spanning 300/300 V • 05 - spanning 300/500 V • 07 - spanning 450/750 V • 09 - spanning 600/1000V 3. Isolatiemateriaal: • B - ethyleen-propyleenrubber • G - ethyleen/vinylacetaatcopolymeer • J - glasvezelvlecht • N - vlamvertragend neopreen • N2 - speciaal polychloropreenmengsel voor coatings van laskabels • N4 - gechloorsulfoneerd polyethyleen of gechloreerd polyethyleen • R - gewoon ethyleen-propyleenrubber • S - siliconenrubber • T - textielvlecht
