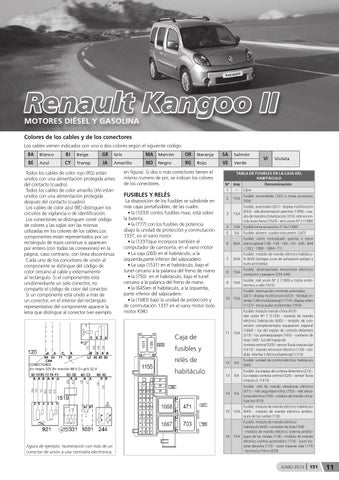

Vehículo: RENAULT KANGOO II
Renault Kangoo II Motores diésel y gasolina Colores de los cables y de los conectores Los cables vienen indicados con uno o dos colores según el siguiente código: BA
Blanco
BJ
Beige
GR
Gris
MA
Marrón
OR
Naranja
SA
Salmón
BE
Azul
CY
Transp
JA
Amarillo
NO
Negro
RG
Rojo
VE
Verde
Todos los cables de color rojo (RG) están unidos con una alimentación protegida antes del contacto (cuadro). Todos los cables de color amarillo (JA) están unidos con una alimentación protegida después del contacto (cuadro). Los cables de color azul (BE) distinguen los circuitos de vigilancia o de identificación. Los conectories se distinguen conel código de colores y las siglas son las mismas utilizadas en los colores de los cables.Los componentes están representados por un rectángulo de trazo continuo si aparecen por entero (con todas las conexiones) en la página, caso contrario, con línea discontinua. Cada uno de los concetores de unión al componente se distingue del código de color cercano al cable y externamente al rectángulo. Si el componentes está unidomediante un solo conector, no comparte el código de color del conector. Si un componente está unido a más de un conector, en el interior del rectángulo representativo del componente aparece la letra que distingue al conector (ver ejemplo
en figura). Si dos o más conectores tienen el mísmo numero de pin, se indican los colores de los conectores.
FUSIBLES Y RELÉS
La disposición de los fusibles se subdivide en más cajas portafusibles, de las cuales: • la (1033) conlos fusibles maxi, está sobre la batería; • la (777) con los fusibles de potencia abajo la unidad de protección y conmutación 1337, en el vano motor • la (1337)que incorpora también el computador de carrocería, en el vano motor • La caja (260) en el habitáculo, a la izquierda,parte inferior del salpicadero • La caja (1531) en el habitáculo, bajo el tunel cercano a la palanca del freno de mano • la (750) en el habitáculo, bajo el tunel cercano a la palanca del freno de mano • la (645)en el habitáculo, a la izquierda, parte inferior del salpicadero • la (1683) bajo la unidad de protección y de conmutación 1337 en el vano motor (solo motor K9K)
Caja de
N° 1 2
3 4 5 6
7 8 9
10
11
fusibles y CONECTORES A= negro 32V B= marrón 48 V C= gris 32 V
relés de habitáculo
12 13
14
15
16
Figura de ejemplo: Numeración con más de un conector de unión a una centralita electrónica.
VI
Violeta
Tabla de fusibles en la caja del habitáculo Amp Denominación -- Libre Fusible: encendedor (101) o toma accesorios 10A (506) Fusible: autorradio (261) - display multifunción (653) - relé alimentación asientos (1399) - cua15A dro de mandos climatización (319) -relé encencido luces freno (1524) - rel é union N° 2 (1389) 10A Fusible toma accesorios 2a fila (1382) 5A Fusible: aliment. cuadro instrument. (247) Fusible: cierre centralizado puertas o cierre 30A efecto global (138 - 139 - 140 - 141 - 645 - 844 - 1322 - 1883 - 1884 - 71) Fusible: módulo de mando eléctrico habitácu20A lo (645) (testigos luces de señalazión peligro y luces antiniebla) Fusible: desempañado retrovisores eléctricos 10A conductor y pasajero (239-240) Fusible: relé unión N° 2 (1389) y motor endo10A térmico + relé (1615) Fusible: interrupción corriente autorradio (261) - display multifunción (653) - Módulo in15A terfaz CAN (multiplexing) (1714) -display vídeo (1127) - toma audio multimedia (1959) Fusible: módulo mando clima (419) relé unión N° 1 (1155) - módulo de mando eléctrico habitaculo (645) - módulo de conversión complementaria equipación especial (1664) - luz del espejo de cortesía delantero 10A (213) - luz portaequipajes (165) - contacto de stop (160) - luz del espejo de cortesía central (529) - sensor lluvia crepuscular (1415) - mando retrovisor eléctrico (134) - módulo interfaz CAN (multiplexing) (1714) Fusible: unidad de control eléctrico habitáculo 5A (645) Fusible: luz espejo de cortesía delantero (213) 5A luz espejo cortesía central (529) - sensor lluvia crepuscul. (1415) Fusible: relé de mando elevalunas eléctrico (471) - relé seguridad niños (750) - relé eleva5A lunas eléctrico (703) - módulo de mando climatización (419) Fusible: módulo de mando eléctrico habitáculo 10A (645) - módulo de mando eléctrico antibloqueo de las ruedas (118) Fusible: módulo de mando eléctrico habitáculo (645) -contador de stop (160) - módulo de mando eléctrico sistema antiblo15A queo de las ruedas (118) - módulo de mando eléctrico cambio automático (119) - luces traseras derecha (172) - luces traseras izda (173) - tercera luz freno (639)
JUNIO 2013
l 151
