Sistema Ultravent de INDASA

DESCUBRIMOS ESTE SISTEMA DE INDASA Y SUS LÍNEAS DE ABRASIVOS

Las líneas de abrasivos de Indasa son reconocidas y además, accesibles a través de la Cesviteca.

Sistema de lijado Ultravent

Indasa aporta un gran número de productos, procesos, equipos y herramientas al mercado reparador, destinados a trabajos de lijado y pulido. Conocemos hoy “Ultravent”.

El plato fuerte de Indasa son los abrasivos, ya sean en tiras, discos, etcétera. La compañía, con 40 años de vida, nacida y ubicada en Aveiro (Portugal), cuenta con numerosos productos procesos, equipos y herramientas para el mercado reparador, destinados a pulido y lijado. Hoy descubrimos los pormenores de su sistema de lijado Ultravent, que también se encuentra entre los contenidos de CESVITECA.

ULTRAVENT Y ABRASIVOS

Indasa dispone, en la actualidad, de cinco líneas de abrasivos destinadas a la automoción. Las tres primeras líneas se pueden utilizar con el novedoso sistema de lijado y aspirado Ultravent, mientras que las dos últimas se emplearán en los sistemas de lijado tradicional: HTLine: Es la línea top de abrasivos Indasa. El soporte combina el papel y el látex. Su granulometría va desde P80

a P2000, y en su fabricación se diferencian dos novedosas etapas: 1. Primero, el mineral óxido de aluminio, es elevado a 1000 ˚C para darle mayor dureza. 2. El segundo paso consiste en la aplicación de una capa adicional de resina acuosa y lubrificante, que al mojarse se vuelve de color rojo, y alarga el poder de corte. Cuando desaparece esta capa, el disco empieza verse de un color rojizo, indicando que aún le resta un 80% de su uso. PlusLine: Es una lija con soporte de papel-látex. Su mineral abrasivo es óxido de aluminio y también incluye una capa antiembozante de estearato de zinc. Permite ser doblado y seguirse utilizando para el lijado a mano, y su granulometría discurre desde el P80 hasta el P1000. FilmLine: Los abrasivos de esta línea solo utilizan el látex como material del soporte, el óxido de aluminio es el mineral abrasivo. Su granulometría es más reducida, de P240 a P1500. Están destinados, principalmente, a mateados y pre-pulidos. Las dos líneas restantes de abrasivos para el sistema tradicional son: RedLine: Quizás sea la línea de abrasivos más reconocida de

Indasa. Su alto poder de corte, flexibilidad, poder antiembo-

Indasa dispone en la actualidad de cinco líneas de abrasivos destinadas a la automoción.

zante y extensa granulometría (P40 - P2000) son sus principales características. WhiteLine: Es la línea de gama económica de Indasa y, junto con Redline, de las más usadas de la marca. Sus propiedades antiembozantes y de durabilidad son menores que en el resto de líneas.

ASÍ ES EL SISTEMA ULTRAVENT

Los discos de lija pueden ser desechados por diferentes motivos como, por ejemplo, porque se rompan o rasguen, dañando la superficie que están lijando. No obstante, las dos causas principales por las que se desechan los discos de lija son: 1. El consumo del abrasivo por el total desgaste del abrasivo (motivo poco común). 2. Por el desgaste parcial y embazamiento de la superficie de corte del disco, ocasionando los famosos ‘caracolillos’ y perjudicando la calidad del lijado (causa más común). Para mejorar el sistema de lijado, reducir el embazado de los discos, incrementar la productividad y eficiencia de trabajo y contribuir a un mejor ambiente de trabajo, Indasa ha desarrollado el sistema de lijado Ultravent. Está compuesto por tres partes: • Plato patentado multiperforado

Ultravent: Tiene diferentes canales de ventilación, que maximizan el caudal de aire aspirado. Las perforaciones del plato son rectangulares y más pequeñas que las ubicadas en los discos. Este desarrollo se debe a que, al colocar el disco sobre el plato y comenzar a lijar, el disco sufre una ligera torsión, desplazándose ligeramente sobre los agujeros del plato. • Soporte Interface Ultravent de 0,5 y 1cm: Ayudan en el lijado y, sobre todo, en el mateado. • Discos Ultravent (HTLine, Plus-

Line y FilmLine). Discos multiperforados de 21 agujeros con granulometrías de P80 a P180, y de 57 agujeros en granulometrías de P220 a P2000. Los discos con 21 perforaciones coinciden todas con las del plato, pero en los discos con 57 no, ya que se crean carriles de circulación del polvo para que se reparta entre todos los agujeros del plato.

Ulltravent es el sistema de lijado más avanzado de Indasa.

1

SISTEMA DE LIJADO EN CUATRO PASOS

Indasa propone un sistema de lijado eficiente, unido a su sistema Ultravent. Consiste en cuatro pasos de lijado, en combinación con lijadoras de distintas órbitas (2,5 y 5 mm). 1. Primer paso: Utilización del grano P120 para el lijado de bordes y masillas, ya que las masillas actuales, ligeras o de baja densidad, son mucho más fáciles de lijar y no necesitan discos más agresivos para su lijado, aunque sobre grandes superficies se podría utilizar P80 o P100. La órbita recomendada es de 5 mm o superior. 2. Segundo paso: Para afinar las masillas y preparar las superficies que van a recibir aparejo, se usa el grano P220 - P240. 3. Tercer paso: Una vez seco el aparejo, se lijará con grano

P400, con órbita de 2,5 - 3 mm, preferiblemente. 4. Cuarto paso: El mateado de la pintura o barniz del resto de la pieza se realizará con grano

P600. Para realizar trabajos de difuminado del barniz o, simplemente, rebarnizar, se podrá utilizar el grano P800. Ambos granos, se podrán emplear con o sin interfaz.

PRODUCTOS IMPRESCINDIBLES

Aspirador LPE/45 Es el aspirador multifunción con control inteligente, que puede ponerse en marcha de forma manual o automática cuando el aspirador detecte un ligero consumo de aire. Además, puede ser usado tanto con lijadoras eléctricas como neumáticas. Otras características: • Sistema de auto limpieza mediante un batido automático del filtro. • Capacidad del contenedor de polvo de 45 litros. • Categoría (L) de protección del aspirador para polvo. • Diseño ligero, compacto y fácil de manejar y transportar. - Conector frontal en forma de

Y para la conexión simultanea de dos mangueras de aspiración.

2

3

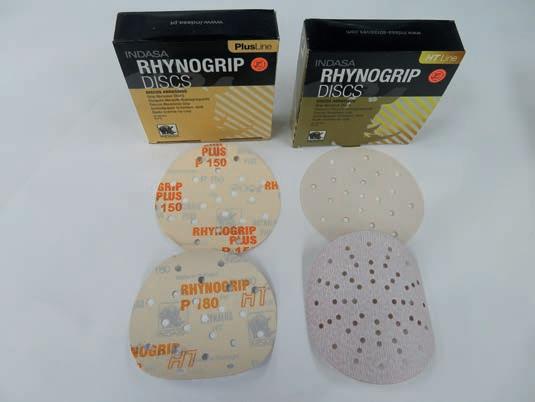

1 Rhynogripo HTLine y PLUSLine. 2 Colocación del disco HTLine 3 Grano P240 PLUSLine

FICHAS TÉCNICAS

Lijadora neumática rotorbital ROS CV 150

• 150 mm de diámetro • 910 grs de peso • 13,5 kg de peso • 481 l/ mi. Consumo de aire • 6,2 bar de presión • 12.000 rpm de velocidad • 5 mm de órbita • Aspiración central

Unidad móvil de aspiración

• 1.200 W de potencia • 2.400 W de potencia máxima • 13,5 kg de peso • 165 m3/h EN 60335-269 Caudal de aire. • 6 bar presión de funcionamiento • 67 dB (A) EN 60704-3 nivel de ruido • 1 m2 de superficie filtrante • 45 l. de volumen del contenedor • 63,5 x 45 x 45 cm

Lijadora neumática rotorbital ROS SGV 150

• 150 mm de diámetro • 940 gr de peso • 13,5 kg de peso. • 481 l/min. consumo de aire • 6,2 bar de presión. • 12.000 rpm de velocidad • 5 mm de órbita • Autoaspiración

• Manguera de aspiración de 5 m, con línea de aire comprimido integrada.

Lijadora neumática rotorbital

En combinación con el aspirador móvil y las diferentes líneas de abrasivos, Indasa dispone de la lijadora neumática rotorbital ROS CV 150. La lijadora combina un plato lijador de 150 m, y una órbita de trabajo de 5 mm, siendo ésta la más utilizada en el taller, para ofrecer un producto ergonómico, compacto y fácilmente manejable con una sola mano. www.indasa-abrasives.com/es/es www.indasa.com www.cesvimap.com

WORKSTATIONPRO DE INDASA Para faci-

litar y maximizar la eficiencia del sistema de lijado Rhynogrip, Indasa aporta al taller una nueva unidad móvil de aspiración, que proporciona, además, un ambiente de trabajo más limpio y confortable para el taller y el pintor. Los componentes del equipo son: Cajón con llave / 4 ganchos de metal / 1 cubo de basura con soporte retráctil / Soporte de metal para recoger cables y manqueras / Cuatro ruedas bloqueables, para un trabajo más seguro y cómodo.

Arriba: Unidad de aspiración Izquierda: Lijadora neumática

PRUEBAS REALIZADAS EN CESVIMAP

Todo el conocimiento y diferentes posibilidades de formación para profesionales del taller y estudiantes de automoción está disponible en CESVITECA, el portal de información y documentación de CESVIMAP. Indasa han afrontado diferentes pruebas de lijado empleando el sistema

Ultravent, con las líneas de abrasivos PlusLine y HTLine sobre diferentes sustratos.

Los lijados de bordes y de grandes superficies de masilla se han acometido con grano P80. En lijados de masilla con poco espesor o magnitud se han usado discos con grano P120. Todos los lijados ofrecen un buen poder de corte y óptimos resultados.

A medida que los discos

HTLine se van desgastando se observa el cambio de tonalidad original blanquecino a una rojiza. El grano P220 se ha empleado en el afinado de las masillas y en el mateado de las superficies que van a ser aparejadas; los más finos P500-P600 y P800, en lijados de aparejos y mateado de pinturas viejas y barnices. La aspiración del plato del sistema Ultravent es muy buena, eliminado el polvo del lijado, mejorando el poder de corte y durabilidad del abrasivo.
