O Flussbad é uma proposta de requalificação urbana para o Rio Spree localizado em Berlim, na Alemanha. O projeto surgiu de uma iniciativa do governo federal e estado de Berlim em 2011 como parte de um projeto nacional de programa de desenvolvimento urbano. Por volta de 1925, a qualidade da água do rio Spree se tornou tão poluída que o último estabelecimento de banho foi fechado e o rio se tornou uma rede de esgoto na era industrial. O projeto visa então, trazer novamente a possibilidade de contato com a água através da purificação desta com um filtro natural a base de plantas e com a implantação de atividades públicas ao longo do trecho do rio que corta o centro histórico da cidade.

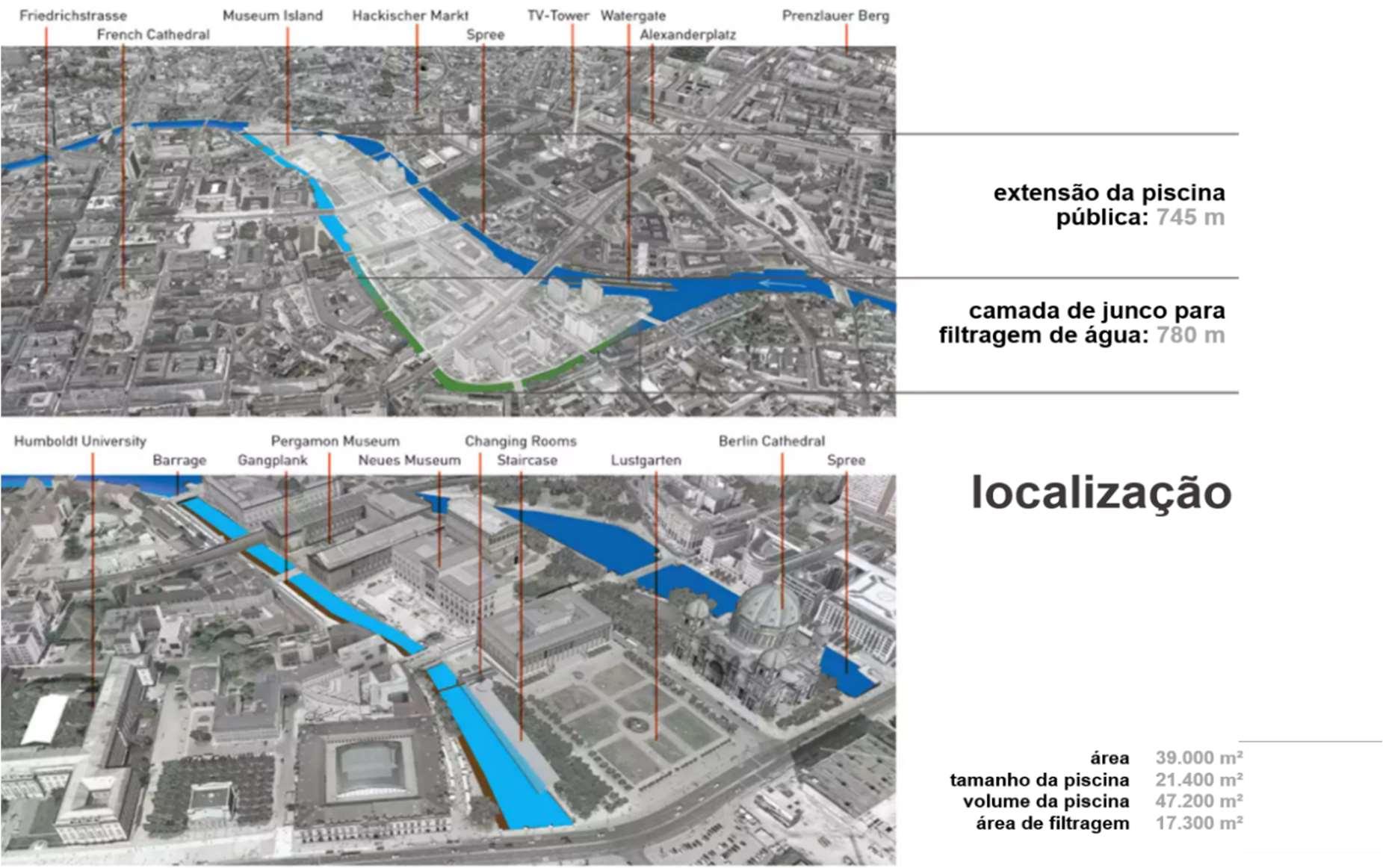

Figura 17: Identificação dos edifícios de valor históricos e dos trechos de intervenção do rio Fonte: Elaboração de Tim Elder studio for art and architecture e editado pelo autor

A força desse projeto é que ele questiona de forma correta a real apropriação do rio, que hoje é exclusivamente usado para navegação e drenagem e nunca para atividades públicas. Os arquitetos propuseram mudanças necessárias no sistema de tratamento de águas residuais ao longo do alcance desse rio assim como a criação de um canal de desvio e filtragem a base de plantas no segmento mais alto do canal. Em conjunto, essas mudanças vão aprimorar a qualidade da água dessa parte do rio Spree para atingir os padrões de qualidade de água necessários para se banhar. O governo investe na expansão da participação e engajamento civil para alimentar o apoio popular ao projeto O projeto vai renaturalizar um dos braços do rio, transformando-o em um trecho com capacidade natural de autolimpeza e auto filtragem. A implantação do projeto foi dividida em 3 Segmentos, o primeiro voltado para recreação (piscina), o segundo voltado para a filtragem da água e o terceiro sendo um parque linear com um trecho do rio renaturalizado.

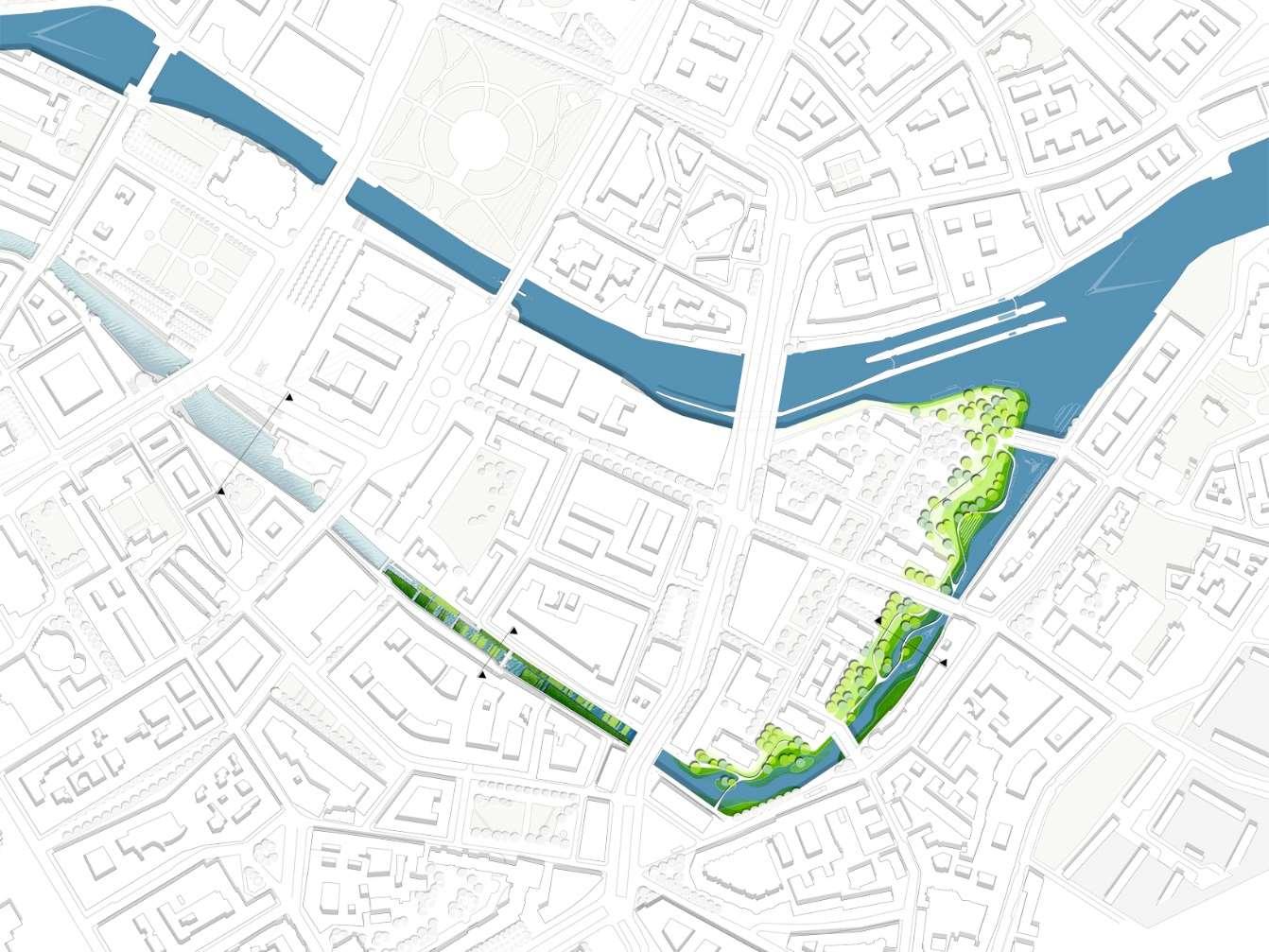

Figura 18: Implantação dos segmentos propostos pelo Flussbad Fonte: Elaboração de Tim Elder studio for art and architecture e editado pelo autor

Navega ções C OR P O P R INC IP AL D O S P R EE

S EGMENTO A S EGMENTO B P iscina pública B acia do Filtro S EGMENTO C P arque Linea r (renatur aliza ção)

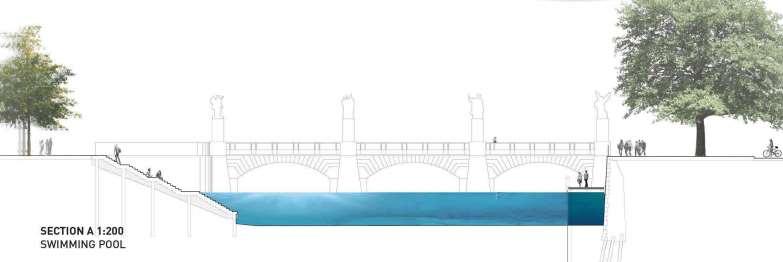

CORTE A.A - SEGMENTO A

CORTE B.B - SEGMENTO B

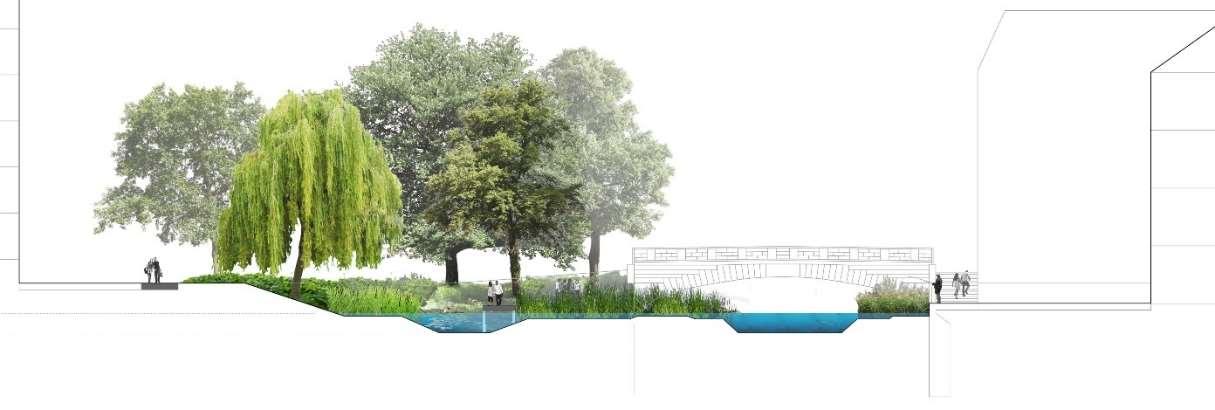

CORTE C.C - SEGMENTO C

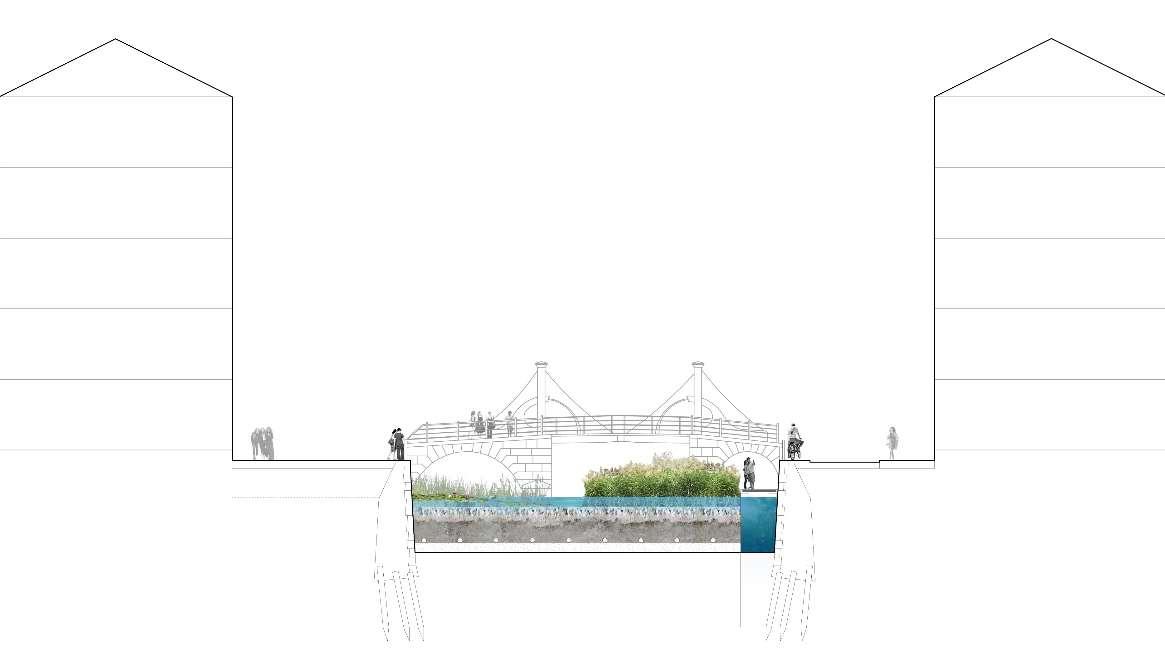

Figura 19: Cortes dos 3 segmentos propostos pelo Flussbad Fonte: Elaboração de Tim Elder studio for art and architecture e editado pelo autor

SEGMENTO A – PISCINA PÚBLICA

As áreas do centro histórico sofreram um grande adensamento desde a queda do muro de Berlim (LAFARGEHOLCIM, 2012 p. 6) o que culminou no desaparecimento de áreas verdes e de recreação, portanto, a piscina incentivaria a apropriação desses espaços como áreas de lazer e prática de esportes. A piscina natural será implantada ao longo de 745 metros de extensão. Para facilitar o acesso das pessoas até a água são previstas duas escadarias que interligam a ilha do Museu com o Rio Spree. Também está previsto uma área de trocas, para os banhistas guardarem seus pertences ou tomarem ducha antes e depois de mergulhar. Essa instalação será subterrânea e não poluirá visualmente o centro histórico. As pessoas terão a possibilidade de caminhar, andar de bicicleta, nadar ou apenas contemplar a paisagem. O Flussbad é mais do que uma grande piscina, ele propõe um clima mais leve e divertido dentro de uma área que está culturalmente e politicamente “carregada”. É muito interessante a ideia de transformar áreas públicas subutilizadas ou pouco convidativas no centro histórico de Berlim em uma paisagem urbana ativa e viva. O projeto também serve para atrair um publico mais jovem para essa parte antiga da cidade, que são muito importantes para a cultura e educação.

Figura 20: Perspectiva do segmento A proposto pelo Flussbad Fonte: Elaboração de Tim Elder studio for art and architecture

SEGMENTO B – BACIA DE FILTRAGEM

A área de filtragem esta localizada em um nível mais alto, aproximadamente 1,2m acima do nível da piscina. Se estende por um eixo de 390m de comprimento com 7.200m2 de um jardim flutuante que serve para purificar a água corrente de forma natural. A configuração da área de filtragem foi dividida em 4 grupos: zona de águas profundas (profundidade: 40-100cm); zona de águas rasas (profundidade: 20-40cm); zona de pântano (profundidade: 0-20cm) e jardins de chuva (profundidade: +/-0cm). Assim, foram escolhidas 6 espécies de plantas para cada grupo, as quais se adaptam e se desenvolvem melhor em determinada profundidade do espelho d’água, podendo então contribuir cada uma com sua particularidade para a filtragem e limpeza natural da água. É possível perceber que a equipe não posiciona aleatoriamente as espécies visando apenas a filtragem da água, mas pensa em uma composição paisagística, ao intercalar distintas espécies e manter um espaçamento entre elas, de maneira que formem um mosaico e um jardim flutuante de plantas aquáticas.

Figura 21: Perspectiva do segmento B proposto pelo Flussbad Fonte: Elaboração de Tim Elder studio for art and architecture A bacia de filtragem é composta por um filtro de cascalho com 0,8m de espessura, coberto com uma quantia de 0,5m de espelho d’água. O filtro tem a capacidade de 0,5m3/s e é capaz de purificar as impurezas que fluem pelo rio, elevando o status da fluido para água potável. A água filtrada é coletada e direcionada através de canos de drenagem abaixo de uma camada de areia. O lado superior é preenchido com variadas plantas de pântano, de águas-rasas e de águas profundas.

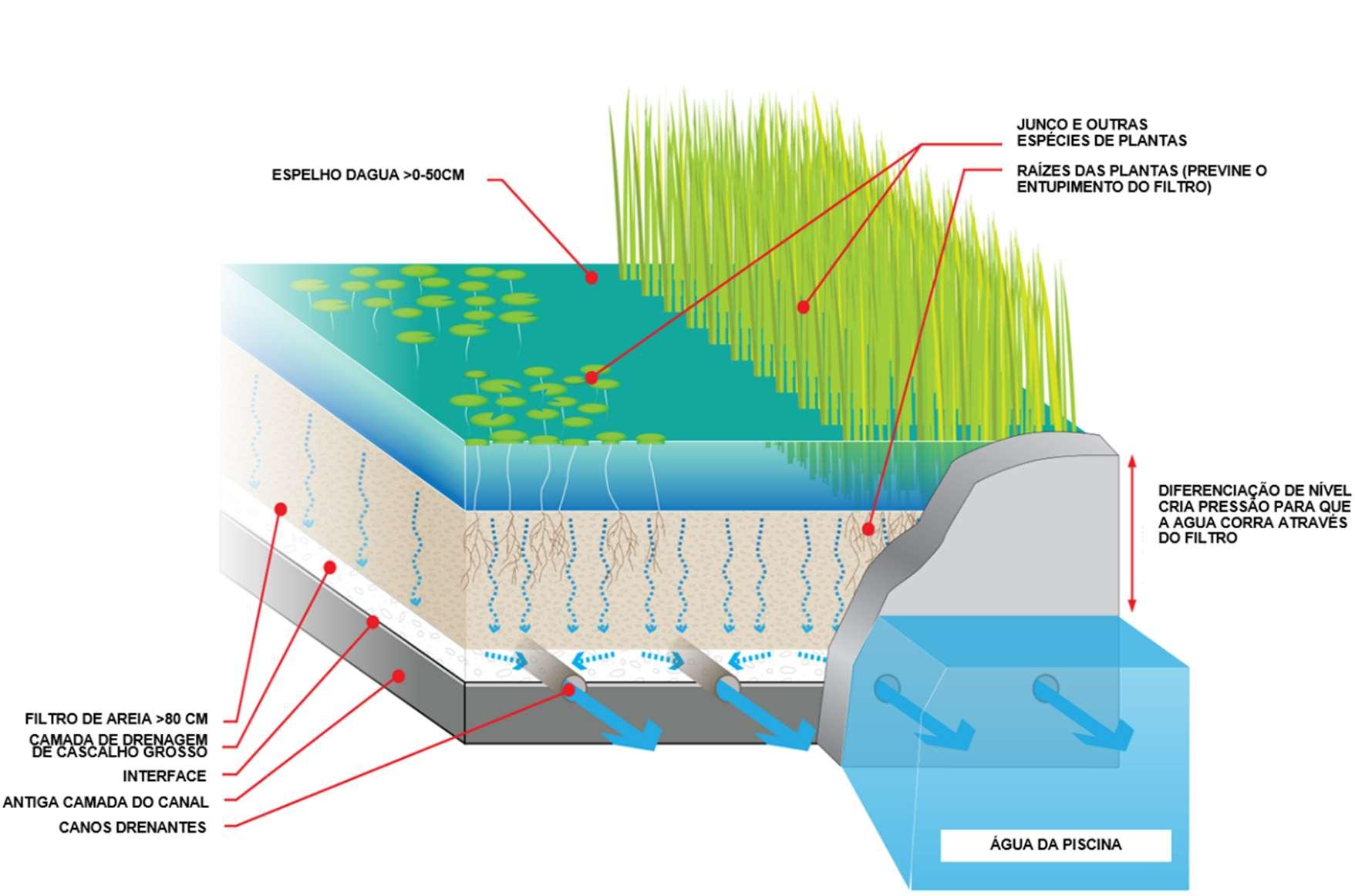

Figura 22: Diagrama do funcionamento do Filtro Natural Fonte: Elaboração de Tim Elder studio for art and architecture e editado pelo autor O número de nadadores no trecho o rio onde a piscina será localizada duplicou nos últimos dois anos. Esse ano, a água do rio foi testada pelo Berliner Wasserbetriebe para assegurar que estava segura para o nado. A qualidade da água foi classificada como “excelente” Para futuros progressos é necessário que a eficiência do filtro ecológico a base de plantas no canal do Spree seja cientificamente comprovada. Nos dias atuais, se banhar no Rio Spree ainda é proibido, e as águas turvas também não são atrativas. Apesar disso, a água já se encontra em um nível de qualidade suficiente para se banhar, com exceção nos dias de fortes chuvas, pois os efluentes transbordam para dentro do canal.

SEGMENTO C – RENATURALIZAÇÃO DO RIO

O segmento C possui 640m de extensão e está localizado no ponto mais alto do canal, esse trecho será renaturalizado. Para isso, as paredes de contenção serão removidas e o curso do rio será sutilmente disposto no solo. Essa área atua como um parque linear, que aumenta a oferta de áreas verdes dentro do densificado centro histórico, e funciona como uma prépurificação da água que vai desaguar no segmento B. O grande objetivo desse segmento é trazer um refúgio natural, para conservação das áreas riparias do Spree, aumentando o número de fauna e flora nesse perímetro.

SITUAÇÃO ATUAL SITUAÇÃO PRETENDIDA

Segmento A

Segmento B

Segmento C

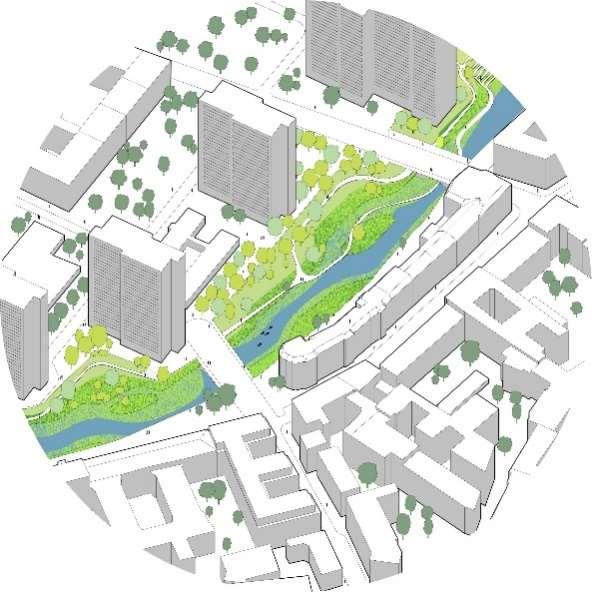

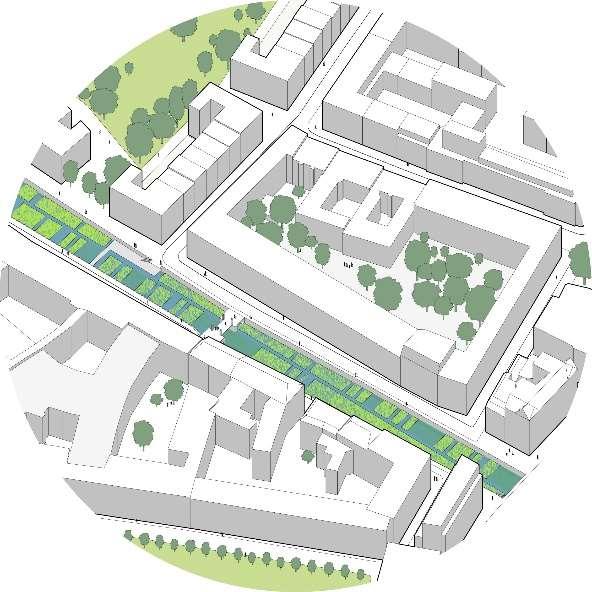

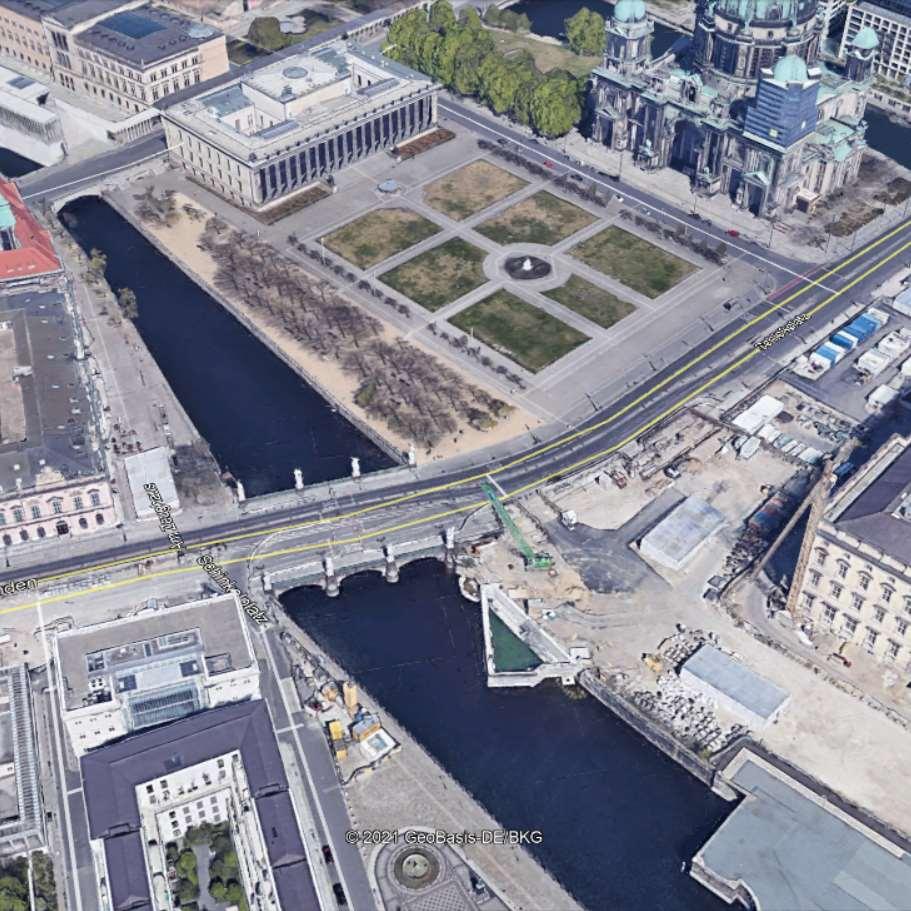

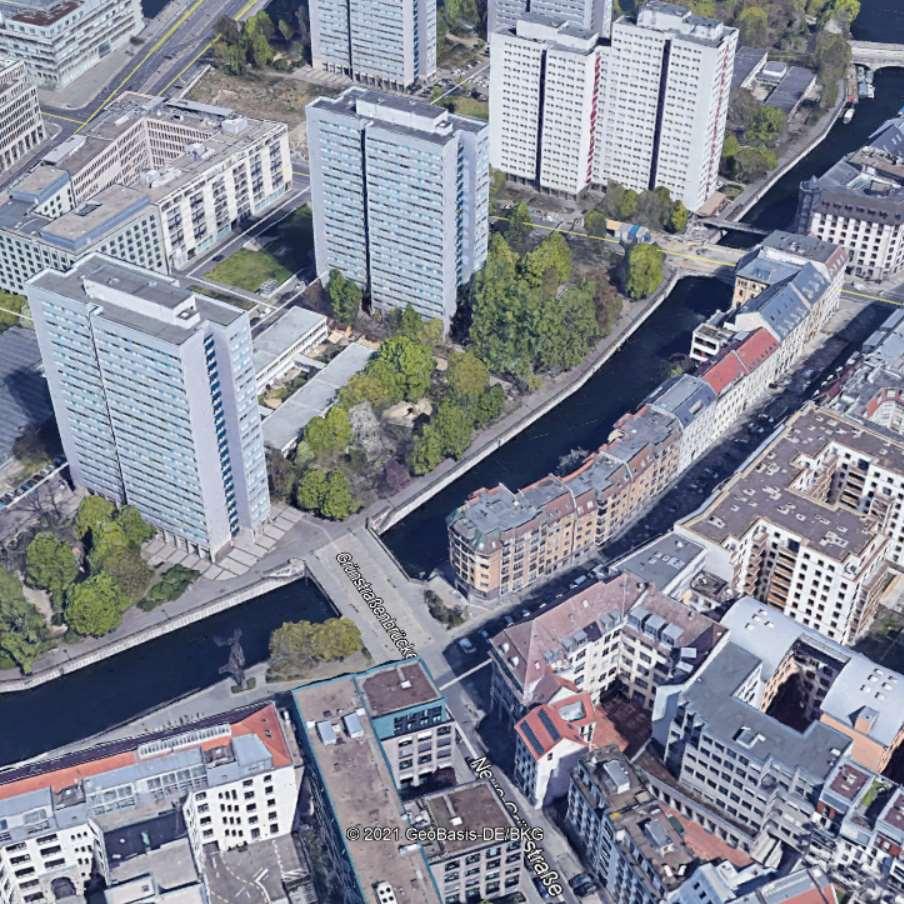

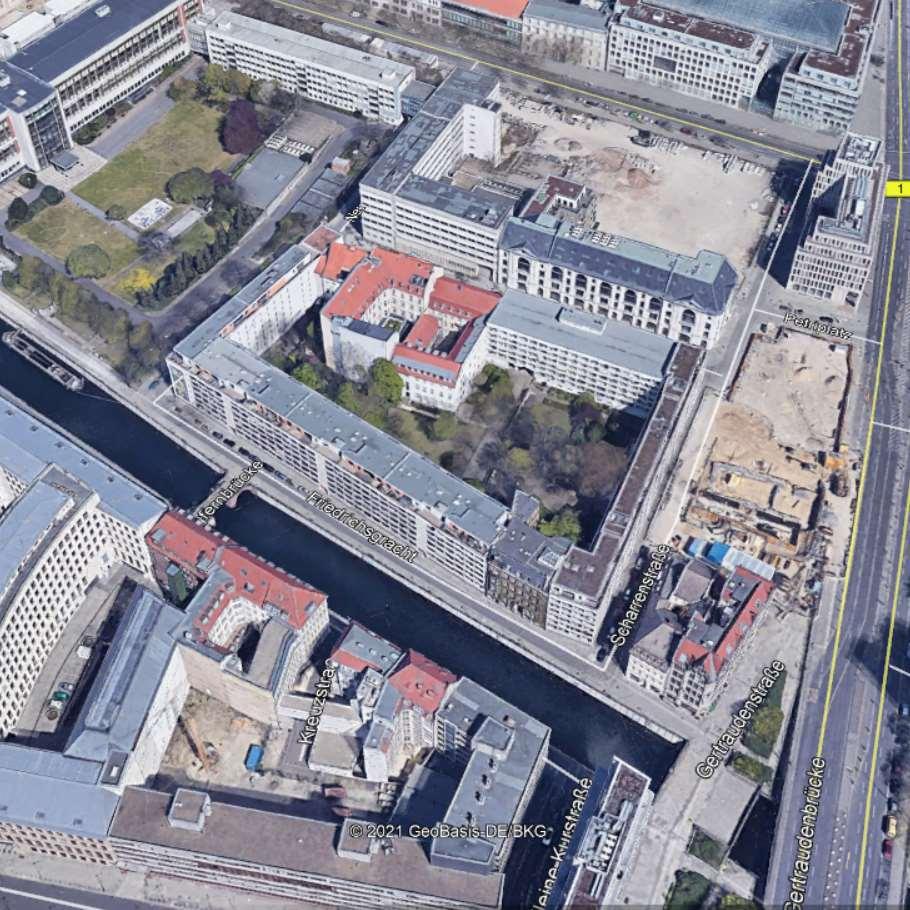

Figura 23: Síntese projetual: comparação das situações atual e pretendida para o Rio Spree Fonte: Elaboração de Tim Elder studio for art and architecture e editado pelo autor com base em imagens do Google Earth Pro.

Este projeto pretende também trazer de volta a apropriação publica para uma área onde hoje é majoritariamente dominada. Além disso, esse processo reabilitação deste corpo d’agua urbano possui um significado simbólico para as pessoas. Segundo Tim Elder e equipe (2012) o resultado seria a democratização da água, ou seja, o acesso à água na cidade. Outro argumento da equipe sobre os benefícios da implantação do projeto está intrinsicamente ligado a consciência coletiva, pois, segundo eles, ao tornar possível a experiencia e contato com a água, torna-se mais claro à população a importância do tratamento dos efluentes residuais. “Making the river and the water experiencable and demonstrating the possibilities thar lie in this unsoiled resource will also directly contribute to finally bringing the general theme of urban wastewater treatment to society’s consciousness.” (LAFARGEHOLCIM, 2012, p. 07) Portanto, o Flussbad terá um impacto forte e direto na qualidade da vida urbana e irá promover uma contribuição ecologicamente positiva através da remediação dos corpos d’agua da cidade. Sua abordagem foi muito relevante para esta monografia, visto que esse projeto é um exemplo do que pode ser alcançado ao intervir em áreas densamente ocupadas, (no caso do Berlim: soma-se o acervo rico de edifícios históricos) mas onde as necessidades públicas foram negligenciadas ao longo dos anos. O Flussbad promove a valorização do centro histórico de Berlim através de um projeto contemporâneo e readequa da magnitude da escala do rio à escala humana. O sistema de filtragem que é proposto também é muito relevante dado ao seu apelo ecológico com o conceito de permitir que a própria natureza faça o trabalho de filtragem e purificação da água. Em suma, seu uso futuro como recurso para requalificação ambiental e social irá gerar desenvolvimento para a cidade e aumento na qualidade de vida dos locais e dos distritos vizinhos.
