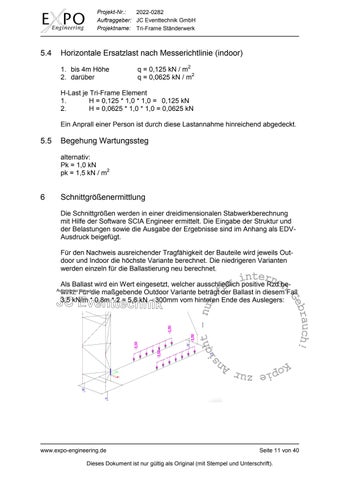

Projekt-Nr.: 2022-0282 Auftraggeber: JC Eventtechnik GmbH Projektname: Tri-Frame Ständerwerk
5.4
Horizontale Ersatzlast nach Messerichtlinie (indoor) 1. bis 4m Höhe 2. darüber
q = 0,125 kN / m2 q = 0,0625 kN / m2
H-Last je Tri-Frame Element 1. H = 0,125 * 1,0 * 1,0 = 0,125 kN 2. H = 0,0625 * 1,0 * 1,0 = 0,0625 kN Ein Anprall einer Person ist durch diese Lastannahme hinreichend abgedeckt.
5.5
Begehung Wartungssteg alternativ: Pk = 1,0 kN pk = 1,5 kN / m2
6
Schnittgrößenermittlung Die Schnittgrößen werden in einer dreidimensionalen Stabwerkberechnung mit Hilfe der Software SCIA Engineer ermittelt. Die Eingabe der Struktur und der Belastungen sowie die Ausgabe der Ergebnisse sind im Anhang als EDVAusdruck beigefügt. Für den Nachweis ausreichender Tragfähigkeit der Bauteile wird jeweils Outdoor und Indoor die höchste Variante berechnet. Die niedrigeren Varianten werden einzeln für die Ballastierung neu berechnet.
interne r n fü
ht - nur c si
JC Eventtechnik
brauch! Ge
Als Ballast wird ein Wert eingesetzt, welcher ausschließlich positive Rzd beAutorisierter Betreiber wirkt. Für die maßgebende Outdoor Variante beträgt der Ballast in diesem Fall 3,5 kN/m * 0,8m * 2 = 5,6 kN – 300mm vom hinteren Ende des Auslegers:
z pie ur An Ko
www.expo-engineering.de
Seite 11 von 40
