Yale C842 MP22 MP20L Parts Manual - PDF DOWNLOAD

Truck model / Carrello tipo / Chariot modele / Staplertyp / Tipo de carretilla MP20L / MP22

Truck Model Carrello Tipo

MP20L From Serial No: MP22 D842X01501A

Part No: 5241171927 (09-2006) Chariot Modele Staplertyp Tipo de carretilla

Parts Manual Catalogo Parti Ricambi Manuel des Pièces de Rechange Ersatzteilkatalog Manual de Repuestos

MP20L MP22

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Mit ausnahme von / With the exception of / Excepto:

Compreso / Avec / Einschließlich Including / Con:

D842X01501A MP20L/22 - Pag:1

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

MP20L MP22

Specify the following information when ordering spare parts: -

truck model; truck serial number; table N°; part number of required component; quantity; part description

Per ordinare parti di ricambio specificare: - tipo della macchina; - matricola della macchina; - n° della tavola; - numero di codice del particolare richiesto; - quantità di particolari richiesti; - denominazione del particolare richiesto.

Zum Bestellen von Ersatzteilen bitte folgende Angaben machen: - Staplertyp; - Seriennummer der Maschine; - Tafel-Nr.; - Best. Nr. des erforderlichen Teils; - Erforderliche Stückzahl; - Bezeichnung des erforderlichen Teils.

Para solicitar los repuestos especificar: - tipo de la máquina; - matrícula de la máquina; - n° de la máquina; - número de código de la pieza solicitada; - cantidad de piezas solicitadas; - denominación de la pieza solicitada.

Pour les commander les pièces détachées veuillez préciser: - type machine; - n° matricule; - n° plan; - n° code de la pièce; - nombre de pièces; - désignation de la pièce.

PART SHEET INDEX - INDICE DELLE TAVOLE - INDEX DES TABLES - TAFELVERZEICHNIS - INDICE DE TABLAS

PAGE NO.

COVERS / CARTER / COUVERCLE / DECKEL / TAPAS (SHEET 1.A) ..................................................................................................

4

ADHESIVE LABELS / TARGHETTE ADESIVE / AUTOCOLLANTS DE SEGNALISATION / ABZ.-BILD / ADESIVOS DE AVISO (SHEET 2.A) ..............................................................................................................................................................................................

6-7

FRAME BATTERY VERTICAL REMOVAL / TELAIO BATTERIA ESTRAZIONE VERTICALE / CHASSIS BATTERIE VERTICAL EXTRACTION / BATTERIEWECHSEL KONVETIONELLE BATTERIE ENDHAME / BASTIDOR BATERIA EXTRACCION VERTICAL (SHEET 3.A-3.B)........................................................................................................................................................................................

8-11

FRAME BATTERY LATERAL REMOVAL / TELAIO BATTERIA ESTRAZIONE LATERALE / CHASSIS BATTERIE LATERAL EXTRACTION / BATTERIEWECHSEL SEITLICHER / BASTIDOR BATERIA EXTRACCION LATERAL (SHEET 4.A-4.B)...................... 12-15 SUPPORTS AND CASTER WHEELS / SUPPORTI E RUOTE PIROETTANTI / SUPPORTS ET ATTELAGE / LAGERN UND RÄDER / SOPORTE Y RUEDAS (SHEET 5.A) ........................................................................................................................................................ 16-17 LOAD WHEELS / RUOTE DI CARICO / ATTELAGES / RÄDER / RUEDAS (SHEET 6.A) .......................................................................

18

TRACTION MOTOR / MOTORE TRAZIONE / MOTEUR TRACTION / ZUGMOTOR / MOTORE DE TRACCION (SHEET 7.A) ..........

19

TRACTION UNIT / GRUPPO TRAZIONE / GROUPE DE TRACTION / ZUGAGGREGAT / GRUPO DE TRACCION (SHEET 8.A)......... 20-21 MAGNETIC BRAKE / FRENO ELETTROMAGNETICO / FREIN ELETTROMAGN. / ELEKT ROMAGN. BREMSE / FRENO ELECTROM. (SHEET 9.A) ........................................................................................................................................................................

22

HYDRAULIC SYSTEM / IMPIANTO IDRAULICO / INSTALLATION HYDRAULIQUE / HYDRAULIKANLAGE / INSTALLACION HIDRAULICA (SHEET 10.A) ....................................................................................................................................................................

23

Da matr. / Du matr. / Ab. seriennummer DRAWBAR CONTROL BOX From serial N° / Desde la matr.:

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr.

Ad esclusione di / À l'exclusion de

/ TIMONE COMANDI / BARRE BOITE DE COMMANDE / DEICHSEL Mit ausnahme von / With the exception of / Excepto: UntilSCATOLA serial N° / Hasta la matr.:

Compreso / Avec / Einschließlich Including / Con:

STEUERUNGSBUCHSE (SHEET 11.A-11.B-11.C) .................................................................................................................................. 24-29

D842X01501A

MP20L/22 - Pag:2

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

MP20L MP22

PART SHEET INDEX - INDICE DELLE TAVOLE - INDEX DES TABLES - TAFELVERZEICHNIS - INDICE DE TABLAS

PAGE NO.

DISTRIBUTOR / CENTRALINA IDRAULICA / DISTRIBUTEUR / STEUERUNG / DISTRIBUIDOR (SHEET 12.A) .................................. 30-31 BATTERY CHARGER / CARICA BATTERIA / CHARGUER / AULFLADERÄT / CARGADOR DE BATERIAS (SHEET 13.A)....................

32

ELECTRICAL DIAGRAM (MP20L) / SCHEMA ELETTRICO (MP20L) / SCHEMA ELECTRIQUE (MP20L) / SCHALTPLAN (MP20L) / ESQUEMA ELECTRICO (MP20L) (SHEET 14.A).........................................................................................................................................

33

ELECTRICAL DIAGRAM (MP22) / SCHEMA ELETTRICO (MP22) / SCHEMA ELECTRIQUE (MP22) / SCHALTPLAN (MP22) / ESQUEMA ELECTRICO (MP22) (SHEET 15.A)...........................................................................................................................................

34

WIRING DIAGRAM (MP20L) / SCHEMA COLLEGAMENTI CAVI POTENZA (MP20L) / DIAGRAMMA LIAISON CABLE ELECTRIQUE (MP20L) / ELEKTRTSCHEANLAGEPLAN (MP20L) / ESQUEMA CONEXION CABLE POTENCIA (MP20L) (SHEET 16.A) ....................

35

WIRING DIAGRAM (MP22) / SCHEMA COLLEGAMENTI CAVI POTENZA (MP22) / DIAGRAMMA LIAISON CABLE ELECTRIQUE (MP22) / ELEKTRTSCHEANLAGEPLAN (MP22) / ESQUEMA CONEXION CABLE POTENCIA (MP22) (SHEET 17.A) ..........................

36

SHEATH DIAGRAM (MP20L) / SCHEMA COLLEGAMENTI GUAINE (MP20L) / DIAGRAMME LIAISON GAINES (MP20L) / MONTELANLAGEPLAN (MP20L) / ESQUEMA CONEXION VAINA (MP20L) (SHEET 18.A)......................................................................

37

SHEATH DIAGRAM (MP22) / SCHEMA COLLEGAMENTI GUAINE (MP22) / DIAGRAMME LIAISON GAINES (MP22) / MONTELANLAGEPLAN (MP22) / ESQUEMA CONEXION VAINA (MP22) (SHEET 19.A).........................................................................

38

ELECTRICAL DIAGRAM / SCHEMA ELETTRICO / SCHEMA ELECTRIQUE / SCHALTPLAN / ESQUEMA ELÉCTRICO (SHEET20.A)...............................................................................................................................................................................................

39

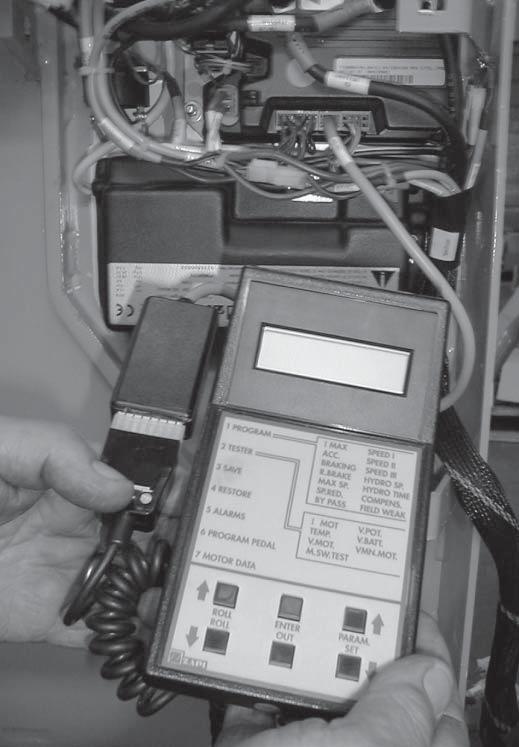

CONSOLE ADAPTER / ADATTATORE PER CONSOLLE / ADAPTATEUR POUR CONSOLE / ADAPTER FÜR KONSOLLE / ADAPTADOR POR CONSOLA (SHEET 21.A) ..............................................................................................................................................

40

ELECTRIC HORN / CLACKSON MAGGIORATO / KLAXON MAJORE / VERSTAERKTE HUPE / AVISADOR ACUSTICO AUMENTADO(SHEET 22.A)..........................................................................................................................................................................

CONNECTORS, CONTACTS, TOOLS / CONTATTI, CONNETTORI, UTENSILI / CONNECTEURS, CONTACTS, OUTILS / KONNEKTORS, KONTAKTS, WERKZEUG / CONTACTO, CONECTOR, UTENSILIO (SHEET 23.A) ...................................................

41

42-43

NUMERICAL INDEX / INDICE NUMERICO / INDEX GENERAL / ALGEMEINER INDEX / INDICE GENERAL........................................ 44-45

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Mit ausnahme von / With the exception of / Excepto:

Compreso / Avec / Einschließlich Including / Con:

D842X01501A MP20L/22 - Pag:3

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

MP20L MP22

SHEET 1.A

1 COVERS CARTER COUVERCLE DECKEL TAPAS

4

2 3

3

1

5 11 10

7

11

12

8 9

13

01500044

6 7

REF 1 2 3 4 5 6 7 8 9 10 11 12 13

PART N° 580013990 580022030 272337900 272338200 524160020 524167780 900014291 580023068 580033475 900014292 580015667 580041287 580006788

Qt. 20 1 2 2 1 1 4 2 1 4 6 2 4

DESCRIPTION Screw Cov er Hinge Plate Cov er Cov er Screw Screw Cov er Screw Locking nut Guard Screw

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

D842X01501A MP20L/22 - Pag:4

DESCRIZIONE Vite Coperchio Cerniera Piastrino Carter Carter inferiore Vite Vite Carter interno Vite Dado in gabbia Protezione Vite

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

DESIGNATION Vis Couv ercle Charniere Plaque Couv ercle Couv ercle Vis Vis Couv ercle Vis Ecrou Protection Vis

BENENNUNG Schraube Deckel Scharnier Platte Deckel Deckel Schraube Schraube Deckel Schraube Mutter Shutz Schraube

Ad esclusione di / À l'exclusion de Mit ausnahme von / With the exception of / Excepto:

DENOMINACIONES Tornillo Tapa Charnela Placa Tapa Tapa Tornillo Tornillo Tapa Tornillo Tuerca Defensa Tornillo

Compreso / Avec / Einschließlich Including / Con:

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

MP20L S1.0E MP22

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Mit ausnahme von / With the exception of / Excepto:

NOTE NOTE NOTE HINWEISE NOTAS

Compreso / Avec / Einschließlich Including / Con:

C437X01501A D842X01501A MP20L/22 - Pag:5

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

SHEET 2.A

MP20L MP22

ADHESIVE LABELS TARGHETTE ADESIVE AUTOCOLLANTS DE SIGNALATION ABZ-BILD ADESIVOS DE AVISO

2

11 3

1 01500037

12

10

01600063

9 4

5

6 7 8

01500042

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

D842X01501A MP20L/22 - Pag:6

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Mit ausnahme von / With the exception of / Excepto:

Compreso / Avec / Einschließlich Including / Con:

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

SHEET 2.A

MP20L MP22

ADHESIVE LABELS TARGHETTE ADESIVE AUTOCOLLANTS DE SIGNALATION ABZ-BILD ADESIVOS DE AVISO

REF

PART N°

Qt. DESCRIPTION

DESCRIZIONE

DESIGNATION

BENENNUNG

DENOMINACIONES

1

580012968

1 Adhesive label

Adesivo

Autocollants

Abz-bild

Adesivos

2

524139322

1 Adhesive label

Adesivo

Autocollants

Abz-bild

Adesivos

3

580012967

1 Adhesive label

Adesivo

Autocollants

Abz-bild

Adesivos

4

272213500

2 Adhesive label

Adesivo

Autocollants

Abz-bild

Adesivos

5

272213300

2 Adhesive label

Adesivo

Autocollants

Abz-bild

Adesivos

6

272213400

2 Adhesive label

Adesivo

Autocollants

Abz-bild

Adesivos

7

272219100

2 Adhesive label

Adesivo

Autocollants

Abz-bild

Adesivos

8

272213600

1 Adhesive label

Adesivo

Autocollants

Abz-bild

Adesivos

9

580014880

1 Adhesive label (-30°)

Adesivo (-30°)

Autocollants (-30°)

Abz-bild (-30°)

Adesivos (-30°)

10

272213200

2 Adhesive label

Adesivo

Autocollants

Abz-bild

Adesivos

11

580024244

12

524216189

1 Adhesive label 1 Warranty label ENGLISH

Adesivo Adesivo garanzia INGLESE

Autocollants Autocollant garantie ANGLAIS

Abz-bild Wartungs aufkleber ENGLISCH

Adesivos Adesivo de garantia INGLES

12

524216191

Adesivo garanzia BRASILIANO

Autocollant garantie BRESILIEN

Wartungs aufkleber BRASILIANISCH

Adesivo de garantia BRASILEÑO

12

524216192

1 Warranty label BRAZILIAN 1 Warranty label CZECH

Adesivo garanzia CECO

Autocollant garantie TCHEQUE

Wartungs aufkleber TSCHECHISCH

Adesivo de garantia CHECO

12

524216193

Adesivo garanzia DANESE

Autocollant garantie DANOIS

Wartungs aufkleber DÄNISCHE

Adesivo de garantia DANES

Adesivo garanzia OLANDESE

Autocollant garantie HOLLANDAIS

Wartungs aufkleber HOLLÄNDISCH

Adesivo de garantia HOLANDES

1 Warranty label ESTONIAN 1 Warranty label FINNISH

Adesivo garanzia ESTONE

Autocollant garantie ESTONIEN

Wartungs aufkleber ESTNISCH

Adesivo de garantia ESTONIO

Adesivo garanzia FINLANDESE

Autocollant garantie FINLANDAIS

Wartungs aufkleber FINNISCH

Adesivo de garantia FINLANDES

1 Warranty label FRENCH 1 Warranty label GERMAN

Adesivo garanzia FRANCESE

Autocollant garantie FRANÇAIS

Wartungs aufkleber FRANZÖSISCH

Adesivo de garantia FRANCES

Adesivo garanzia TEDESCO

Autocollant garantie ALLEMAND

Wartungs aufkleber DEUTSCH

Adesivo de garantia ALEMAN

1 Warranty label GREEK 1 Warranty label HUNGARIAN

Adesivo garanzia GRECO

Autocollant garantie GREC

Wartungs aufkleber GRIECHISCH

Adesivo de garantia GRIEGO

Adesivo garanzia UNGHERESE

Autocollant garantie HONGROIS

Wartungs aufkleber UNGARISCHE

Adesivo de garantia HUNGARO

Adesivo garanzia ISLANDESE

Autocollant garantie ISLANDAIS

Wartungs aufkleber ISLÄNDISCH

Adesivo de garantia ISLANDES

Adesivo garanzia ITALIANO

Autocollant garantie ITALIEN

Wartungs aufkleber ITALIENISCH

Adesivo de garantia ITALIANO

Adesivo garanzia LETTONE

Autocollant garantie LETTONE

Wartungs aufkleber LETTISCH

Adesivo de garantia LATVIO

12

524216194

12

524216195

12

524216196

12

524216197

12

524216198

12

524216199

12

524216200

12

524216201

12

524216202

12

524216203

12

524216204

12

524216205

12

524216206

12

524216207

12

524216208

12

524216209

12

524216210

1 Warranty label DANISCH 1 Warranty label DUTCH

1 Warranty label ICELANDIC 1 Warranty label ITALIAN 1 Warranty label LATVIAN 1 Warranty label LITHUANIAN 1 Warranty label NORWEGIAN 1 Warranty label POLISH 1 Warranty label PORTUGUESE 1 Warranty label ROMANIAN

Autocollant garantie LITHUANIEN

Wartungs aufkleber LITAUISCH

Adesivo de garantia LITUANO

Adesivo garanzia NORVEGESE

Autocollant garantie NORVEGIEN

Wartungs aufkleber NORWEGISCH

Adesivo de garantia NORUEGO

Adesivo garanzia POLACCO

Autocollant garantie POLONAIS

Wartungs aufkleber POLNISCH

Adesivo de garantia POLACO

Adesivo garanzia PORTOGHESE

Autocollant garantie PORTUGAIS

Wartungs aufkleber PORTUGIESISCH

Adesivo de garantia PORTUGUES

Adesivo garanzia RUMENO

Autocollant garantie ROMENO

Wartungs aufkleber RUMÄNISCH

Adesivo de garantia RUMANO

1 Warranty label RUSSIAN 1 Warranty label SLOVAKIAN

Adesivo garanzia RUSSO

Autocollant garantie RUSSE

Wartungs aufkleber RUSSISCH

Adesivo de garantia RUSO

Adesivo garanzia SLOVACCO

Autocollant garantie SLOVAQUE

Wartungs aufkleber SLOWAKISCH

Adesivo de garantia SLOVACO

1 Warranty label SLOVENIAN 1 Warranty label SPANISH

Adesivo garanzia SLOVENO

Autocollant garantie SLOVENE

Wartungs aufkleber SLOWENISCH

Adesivo de garantia ESLOVENO

Adesivo garanzia SPAGNOLO

Autocollant garantie ESPAGNOL

Wartungs aufkleber SPANISCH

Adesivo de garantia ESPAÑOL

Adesivo garanzia SVEDESE

Autocollant garantie SUEDOIS

Wartungs aufkleber SCHWEDISCH

Adesivo de garantia SUECO

Adesivo garanzia TURCO

Autocollant garantie TURC

Wartungs aufkleber TÜRKISCH

Adesivo de garantia TURCO

Adesivo garanzia CROATO

Autocollant garantie CROATE

Wartungs aufkleber KROATISCH

Adesivo de garantia CROATO

12

524216190

12

524216211

12

524216212

12

524216526

1 Warranty label SWEDISH 1 Warranty label TURKISH

524216766

1 Warranty label CROATIAN

12

Adesivo garanzia LITUANO

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Mit ausnahme von / With the exception of / Excepto:

Compreso / Avec / Einschließlich Including / Con:

D842X01501A MP20L/22 - Pag:7

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

SHEET 3.A

MP20L MP22

FRAME BATTERY VERTICAL REMOVAL TELAIO BATTERIA ESTRAZIONE VERTICALE CHASSIS BATTERIE VERTICAL EXTRACTION BATTERIEWECHSEL KONVETIONELLE BATTERIE ENDHAME BASTIDOR BATERIA EXTRACCION VERTICAL

5

1

4 2

3 16 17

6

78

SHEE T 6.A

18

10

12

11

9 15 13 12

14

01500043

22 19 22

23

20

20 10

25 24

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

D842X01501A MP20L/22 - Pag:8

21 27 26 10

12

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

D842X01893A

10 Ad esclusione di / À l'exclusion de Mit ausnahme von / With the exception of / Excepto:

Compreso / Avec / Einschließlich Including / Con:

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

SHEET 3.A

MP20L MP22

FRAME BATTERY VERTICAL REMOVAL TELAIO BATTERIA ESTRAZIONE VERTICALE CHASSIS BATTERIE VERTICAL EXTRACTION BATTERIEWECHSEL KONVETIONELLE BATTERIE ENDHAME BASTIDOR BATERIA EXTRACCION VERTICAL

REF

PART N°

1 2 3 4

580015667 272369100 272211100 580015669

Qt. DESCRIPTION 2 2 2 2

Nut Battery stop Washer Screw

5

272388600

1

Load back rest (H 1520)

DESCRIZIONE

DESIGNATION

BENENNUNG

DENOMINACIONES

Dado in gabbia Fermo batteria Rondella Vite

Ecrou Fix ation batterie Rondelle Vis

Mutter Batteriestillstand Scheibe Schraube

Tuerca Sujetador bateria Arandela Tornillo

Barriera reggicarico

Barriere (H 1520)

Lastenschtzgitter (H 1520) Barrera (H 1520)

(H1520) 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 19 20 21 22 23 23 23 24 25 26 26 26 27

272393800 580024240 272459800 272469400 272019100 272008800 272050200 449034030 272380800 272036200 580015360 272342200 272330000 580024261 580034317 580034318 580034177 580034176 580034136 580015205 272151300 272151200 272074600 580033762 580019537 580015575 580019538 272095400

1 6 6 6 4 10 2 5 2 4 2 2 2 1 2 2 4 2 4 1 1 1 2 2 1 1 1 2

Load back rest (H 1760)

Barriera reggicarico

Barriere (H 1760)

Lastenschtzgitter (H 1760) Barrera (H 1760)

Screw Nut Washer Bushing Grease fitting Pin Elastic pin Pin Bushing Fork Nut Screw Support Rod (Fork L=980) Rod (Fork L=1180) Clip Pin Bushing Lev er (Width L=520) Lev er (Width L=560) Lev er (Width L=650) Bushing Pin Pin (Width L=520) Pin (Width L=560) Pin (Width L=650) Bushing

(H1760) Vite Dado Rondella Boccola Ingrassatore diritto Perno Spina elastica Perno Boccola Forcella Dado in gabbia Vite Supporto cruscotto Tirante completo (L=980) Tirante completo (L=1180) Molletta Perno Boccola Lev a Lev a Lev a Boccola Perno Perno Perno Perno Boccola

Vis Ecrou Rondelle Douille Graisseur Goujon Goupille Goujon Douille Fourche Ecrou Vis Support Tirant (L=980) Tirant (L=1180) Pince Goujon Douille Lev ier Lev ier Lev ier Douille Goujon Goujon Goujon Goujon Douille

Schraube Mutter Scheibe Buchse Schmiernippel Bolzen Stift Bolzen Buchse Gabel Mutter Schraube Lager Stange (L=980) Stange (L=1180) Klammer Bolzen Buchse Hebel Hebel Hebel Buchse Bolzen Bolzen Bolzen Bolzen Buchse

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

D842X01501A

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Mit ausnahme von / With the exception of / Excepto:

Tornillo Tuerca Arandela Casquillo Engrasador Eje Pasador Eje Casquillo Horquilla Tuerca Tornillo Soporte Varilla (L=980) Varilla (L=1180) Llav e Eje Casquillo Palanca Palanca Palanca Casquillo Eje Eje Eje Eje Casquillo

Compreso / Avec / Einschließlich Including / Con:

D842X01893A MP20L/22 - Pag:9

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

SHEET 3.B

MP20L MP22

FRAME BATTERY VERTICAL REMOVAL TELAIO BATTERIA ESTRAZIONE VERTICALE CHASSIS BATTERIE VERTICAL EXTRACTION BATTERIEWECHSEL KONVETIONELLE BATTERIE ENDHAME BASTIDOR BATERIA EXTRACCION VERTICAL

5

1

4

2

3 16

17

6 7 8 SHEE T 6.A

18

10

11

12

9 15 13 12 01500043

19 22

22 10 28

23 20

25 24 Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

D842X01501A D842X01894A MP20L/22 - Pag:10

12 21

10 27 26 10

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

12

10 Ad esclusione di / À l'exclusion de Mit ausnahme von / With the exception of / Excepto:

Compreso / Avec / Einschließlich Including / Con:

14

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

SHEET 3.B

MP20L MP22

FRAME BATTERY VERTICAL REMOVAL TELAIO BATTERIA ESTRAZIONE VERTICALE CHASSIS BATTERIE VERTICAL EXTRACTION BATTERIEWECHSEL KONVETIONELLE BATTERIE ENDHAME BASTIDOR BATERIA EXTRACCION VERTICAL

REF

PART N°

DESCRIZIONE

DESIGNATION

BENENNUNG

DENOMINACIONES

1

580015667

Qt. DESCRIPTION 2 Nut

Dado in gabbia

Ecrou

Mutter

Tuerca

2

272369100

2 Battery stop

Fermo batteria

Fixation batterie

Batteriestillstand

Sujetador bateria

3

272211100

2 Washer

Rondella

Rondelle

Scheibe

Arandela

4 5

580015669 272388600

2 Screw 1 Load back rest (H 1520)

Vite Vis Barriera reggicarico (H1520) Barriere (H 1520)

Schraube Lastenschtzgitter (H 1520)

Tornillo Barrera (H 1520)

5

272393800

1 Load back rest (H 1760)

Barriera reggicarico (H1760) Barriere (H 1760)

Lastenschtzgitter (H 1760)

Barrera (H 1760)

6

580024240

6 Screw

Vite

Vis

Schraube

Tornillo

7

272459800

6 Nut

Dado

Ecrou

Mutter

Tuerca

8

272469400

Rondella

Scheibe Buchse

Arandela Casquillo Engrasador

9

272019100

6 Washer 4 Bushing

Boccola

Rondelle Douille

10

272008800

10 Grease fitting

Ingrassatore diritto

Graisseur

Schmiernippel

11

272050200

2 Pin

Perno

Goujon

Bolzen

Eje

12

449034030

7 Elastic pin

Spina elastica

Goupille

Stift

Pasador

13

272380800 272036200

2 Pin 4 Bushing

Perno

14

Boccola

Goujon Douille

Bolzen Buchse

Eje Casquillo

15

580015360

2 Fork

Forcella

Fourche

Gabel

Horquilla

16

272342200

2 Nut

Dado in gabbia

Ecrou

Mutter

Tuerca

17

272330000

2 Screw

Vite

Vis

Schraube

Tornillo

18

580024261

1 Support

Supporto cruscotto

Support

Lager

Soporte

19

580034317

2 Rod (Fork L=980)

Tirante completo (L=980)

Tirant (L=980)

Stange (L=980)

Varilla (L=980) Varilla (L=1180)

19

580034318

2 Rod (Fork L=1180)

Tirante completo (L=1180)

Tirant (L=1180)

Stange (L=1180)

20

580034177

2 Clip

Molletta

Pince

Klammer

Llave

21

580034176

Perno

22

580034136

2 Pin 4 Bushing

Boccola

Goujon Douille

Bolzen Buchse

Eje Casquillo

23

580015205

1 Lever (Width L=520)

Leva

Levier

Hebel

Palanca

23

272151300

1 Lever (Width L=560)

Leva

Levier

Hebel

Palanca

23

272151200

Leva

24

272074600

1 Lever (Width L=650) 2 Bushing

Levier Douille

Hebel Buchse

Palanca Casquillo

Boccola

25

580033762

2 Pin

Perno

Goujon

Bolzen

Eje

26

580019537

1 Pin (Width L=520)

Perno

Goujon

Bolzen

Eje

26

580015575

1 Pin (Width L=560)

Perno

Goujon

Bolzen

Eje

26

580019538

Perno Boccola

Goujon Douille

Bolzen Buchse

Eje Casquillo

Molletta

Pince

Klammer

Llave

27

272095400

1 Pin (Width L=650) 2 Bushing

28

580073656

2 Clip

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Mit ausnahme von / With the exception of / Excepto:

Compreso / Avec / Einschließlich Including / Con:

D842X01501A D842X01894A MP20L/22 - Pag:11

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

SHEET 4.A

MP20L MP22

FRAME BATTERY LATERAL REMOVAL TELAIO BATTERIA ESTRAZIONE LATERALE CHASSIS BATTERIE LATERAL EXTRACTION BATTERIEWECHSEL SEITLICHER BASTIDOR BATERIA EXTRACCION LATERAL

4 2 3 1 22

5 6 7

89

10 11 16 12

17 13

15

14

SHEE T 6.A

39

19

20

21

18 26

28 01500062

25 21

29

33 33

32

32

19

41

40 35

36 37 38 19

23

27

31 30

34

19

42 21 19

43

44 4546

24

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

D842X01501A MP20L/22 - Pag:12

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

D842X01893A

Ad esclusione di / À l'exclusion de Mit ausnahme von / With the exception of / Excepto:

Compreso / Avec / Einschließlich Including / Con:

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

SHEET 4.A

MP20L MP22

FRAME BATTERY LATERAL REMOVAL TELAIO BATTERIA ESTRAZIONE LATERALE CHASSIS BATTERIE LATERAL EXTRACTION BATTERIEWECHSEL SEITLICHER BASTIDOR BATERIA EXTRACCION LATERAL REF

PART N°

Qt. DESCRIPTION

DESCRIZIONE

DESIGNATION

BENENNUNG

DENOMINACIONES

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 27 28 29 30 31 32 33 34 34 34 35 36 37 38 38 38 39 40 41 42 43 44 45 46

580018472 580018473 580018471 580018474 580018470 272470200 580015667 272369100 272211100 580015669 272342200 272330000 015918400 272468800 272387700 580015076 580033640 272019100 272008800 272050200 449034030 580015676 272036200 272373800 272380800 580015360 580034317 580034318 272469200 580023193 580023194 449015036 580034177 580034136 580015205 272151300 272151200 272074600 580033762 272095400 580019537 580015575 580019538 580024261 580034176 272471400 272373600 580018467 449001091 277033300 273070600

1 2 1 1 1 1 2 2 2 2 2 2 4 8 8 4 4 4 10 2 5 1 4 1 2 2 2 2 1 1 1 1 4 4 1 1 1 2 2 2 1 1 1 1 2 1 4 4 16 16 8

Vite Rondella Molla Dado Lev a Antiv ibrante Dado in gabbia Fermo batteria Rondella Vite Dado in gabbia Vite Anello seeger Rondella Cuscinetto Rullo Perno Boccola Ingrassatore diritto Perno Spina elastica Dado Boccola Rulliera estr. batteria CPL Perno Forcella Tirante completo (L=980) Tirante completo (L=1180) Grano Fermo batteria Vite Dado Molletta Boccola Lev a Lev a Lev a Boccola Perno Boccola Perno Perno Perno Supporto cruscotto Perno Fermo batteria Dado Vite Vite Supporto Rullo

Vis Rondelle Ressort Ecrou Lev ier Antiv ibrant Ecrou Fix ation batterie Rondelle Vis Ecrou Vis Bague Rondelle Roulement Tambour Goujon Douille Graisseur Goujon Goupille Ecrou Douille Transporteur Ö roul.

Goujon Fourche Tirant (L=980) Tirant (L=1180) Clav ette Fix ation batterie Vis Ecrou Pince Douille Lev ier Lev ier Lev ier Douille Goujon Douille Goujon Goujon Goujon Support Goujon Fix ation batterie Ecrou Vis Vis Support Tambour

Schraube Scheibe Feder Mutter Hebel Schw ingungsdamp Mutter Batteriestillstand Scheibe Schraube Mutter Schraube Ring Scheibe Lager Walze Bolzen Buchse Schmiernippel Bolzen Stift Mutter Buchse Rollbahn Bolzen Gabel Stange (L=980) Stange (L=1180) Stift Batteriestillstand Schraube Mutter Klammer Buchse Hebel Hebel Hebel Buchse Bolzen Buchse Bolzen Bolzen Bolzen Lager Bolzen Batteriestillstand Mutter Schraube Schraube Lager Walze

Tornillo Arandela Resorte Tuerca Palanca Antiv ibrador Tuerca Sujetador bateria Arandela Tornillo Tuerca Tornillo Anillo Arandela Rodamiento Rodillo Rodillo Casquillo Engrasador Eje Pasador Tuerca Casquillo Transport. De rodil.

Eje Horquilla Varilla (L=980) Varilla (L=1180) Tornillo prisionero Sujetador bateria Tornillo Tuerca Llav e Casquillo Palanca Palanca Palanca Casquillo Eje Casquillo Eje Eje Eje Soporte Eje Sujetador bateria Tuerca Tornillo Tornillo Soporte Rodillo

Screw Washer Spring Nut Lev er Vibrat dammping Nut Battery stop Washer Screw Nut Screw Snap ring Washer Bearing Roller Pin Bushing Grease fitting Pin Elastic pin Nut Bushing Roller truck Pin Fork Rod (Fork L=980) Rod (Fork L=1180) Dow el Battery stop Screw Nut Clip Bushing Lev er (Width L=520) Lev er (Width L=560) Lev er (Width L=650) Bushing Pin Bushing Pin (Width L=520) Pin (Width L=560) Pin (Width L=650) Support Pin Battery stop Nut Screw Screw Roller support Roller

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

D842X01501A

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Mit ausnahme von / With the exception of / Excepto:

Compreso / Avec / Einschließlich Including / Con:

D842X01893A MP20L/22 - Pag:13

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

SHEET 4.B

MP20L MP22

FRAME BATTERY LATERAL REMOVAL TELAIO BATTERIA ESTRAZIONE LATERALE CHASSIS BATTERIE LATERAL EXTRACTION BATTERIEWECHSEL SEITLICHER BASTIDOR BATERIA EXTRACCION LATERAL

4 2 3 1 22

5 6 7

89

10 11 16 12

17 13

15

14

SHEE T 6.A

39

19

20

21

18 19

26

29

28 01500069

25 21

23

33 31 30

34 33

47

32

40

19 36 35

41

21

37 38

19

27

42 21 19

43

44 4546

24

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

D842X01501A D842X01894A MP20L/22 - Pag:14

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Mit ausnahme von / With the exception of / Excepto:

Compreso / Avec / Einschließlich Including / Con:

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

SHEET 4.B

MP20L MP22

FRAME BATTERY LATERAL REMOVAL TELAIO BATTERIA ESTRAZIONE LATERALE CHASSIS BATTERIE LATERAL EXTRACTION BATTERIEWECHSEL SEITLICHER BASTIDOR BATERIA EXTRACCION LATERAL REF

PART N°

DESCRIZIONE

DESIGNATION

BENENNUNG

DENOMINACIONES

1

580018472

Qt. DESCRIPTION 1

Screw

Vite

Vis

Schraube

Tornillo

2

580018473

2

Washer

Rondella

Rondelle

Scheibe

Arandela

3

580018471

1

Spring

Molla

Ressort

Feder

Resorte

4

580018474

1

Nut

Dado

Ecrou

Mutter

Tuerca

5

580018470

1

Lever

Leva

Levier

Hebel

Palanca

6

272470200

1

Vibrat dammping

Antivibrante

Antivibrant

Schwingungsdamp

Antivibrador

7

580015667

2

Nut

Dado in gabbia

Ecrou

Mutter

Tuerca

8

272369100

2

Battery stop

Fermo batteria

Fixation batterie

Batteriestillstand

Sujetador bateria

9

272211100

2

Washer

Rondella

Rondelle

Scheibe

Arandela

10

580015669

2

Screw

Vite

Vis

Schraube

Tornillo

11

272342200

2

Nut

Dado in gabbia

Ecrou

Mutter

Tuerca

12

272330000

2

Screw

Vite

Vis

Schraube

Tornillo

13

015918400

4

Snap ring

Anello seeger

Bague

Ring

Anillo

14

272468800

8

Washer

Rondella

Rondelle

Scheibe

Arandela

15

272387700

8

Bearing

Cuscinetto

Roulement

Lager

Rodamiento

16

580015076

4

Roller

Rullo

Tambour

Walze

Rodillo

17

580033640

4

Pin Bushing

Perno

Bolzen Buchse

Rodillo Casquillo Engrasador

18

272019100

4

Boccola

Goujon Douille

19

272008800

10 Grease fitting

Ingrassatore diritto

Graisseur

Schmiernippel

20

272050200

2

Pin

Perno

Goujon

Bolzen

Eje

21

449034030

7

Elastic pin

Spina elastica

Goupille

Stift

Pasador

22

580015676

1

272036200

4

Nut Bushing

Dado

23

Ecrou Douille

Mutter Buchse

Tuerca Casquillo

24

272373800

1

Roller truck

Rulliera estr. batteria CPL

Transporteur Ö roul.

Rollbahn

Transport. De rodil.

25

272380800

2

Pin

Perno

Goujon

Bolzen

Eje

26

580015360

2

Fork

Forcella

Fourche

Gabel

Horquilla

27

580034317

2

Rod (Fork L=980)

Tirante completo (L=980)

Tirant (L=980)

Stange (L=980)

Varilla (L=980)

27

580034318

2

Rod (Fork L=1180)

Tirante completo (L=1180)

Tirant (L=1180)

Stange (L=1180)

Varilla (L=1180)

28

272469200

1

Dowel

Grano

Clavette

Stift

Tornillo prisionero

Boccola

29

580023193

1

Battery stop

Fermo batteria

Fixation batterie

Batteriestillstand

Sujetador bateria

30

580023194

1

Screw

Vite

Vis

Schraube

Tornillo

31

449015036

1

Nut

Dado

Ecrou

Mutter

Tuerca

32

580034177

2

Molletta

33

580034136

4

Clip Bushing

Boccola

Pince Douille

Klammer Buchse

Llave Casquillo

34

580015205

1

Lever (Width L=520)

Leva

Levier

Hebel

Palanca

34

272151300

1

Lever (Width L=560)

Leva

Levier

Hebel

Palanca

34

272151200

1

Leva

35

272074600

2

Lever (Width L=650) Bushing

Levier Douille

Hebel Buchse

Palanca Casquillo

36

580033762

2

272095400

2

Pin Bushing

Perno

37

Boccola

Goujon Douille

Bolzen Buchse

Eje Casquillo

38

580019537

1

Pin (Width L=520)

Perno

Goujon

Bolzen

Eje

38

580015575

1

Pin (Width L=560)

Perno

Goujon

Bolzen

Eje

38

580019538

1

Pin (Width L=650)

Perno

Goujon

Bolzen

Eje

39

580024261

1

Support

Supporto cruscotto

Support

Lager

Soporte

40

580034176

2

Pin

Perno

Goujon

Bolzen

Eje

41

272471400

1

Battery stop

Fermo batteria

Fixation batterie

Batteriestillstand

Sujetador bateria

42

272373600

4

Nut

Dado

Ecrou

Mutter

Tuerca

43

580018467

4

Screw

Vite

Vis

Schraube

Tornillo

Boccola

44

449001091

16 Screw

Vite

Vis

Schraube

Tornillo

45

277033300

16 Roller support

Supporto

Support

Lager

Soporte

46

273070600

8

Roller

Rullo

Tambour

Walze

Rodillo

47

580073656

2

Clip

Molletta

Pince

Klammer

Llave

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Mit ausnahme von / With the exception of / Excepto:

Compreso / Avec / Einschließlich Including / Con:

D842X01501A D842X01894A MP20L/22 - Pag:15

SHEET 5.A

Truck Truck Model Model Carrello Carrello Tipo Tipo Chariot Chariot Modele Modele Staplertyp Staplertyp Tipo Tipo dede carretilla carretilla

MP20L MP22

1

SUPPORT AND CASTER WHEELS SUPPORTI E RUOTE PIROETTANTI SUPPORTS ET ATTELAGE LAGERN UND RADER SOPORTES Y RUEDAS

2

SHEET 9.A

SHEET 7.A

3 4

24

21 21

6 23

21

22

5

6 25 6 01500068

18 7

SHEET 8.A

8

6 17 26

16

9

15

10

11 12 14 13 12

11

01500048 Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

D842X01501A MP20L/22 - Pag:16

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Mit ausnahme von / With the exception of / Excepto:

Compreso / Avec / Einschließlich Including / Con:

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

SHEET 5.A

MP20L MP22

SUPPORT AND CASTER WHEELS SUPPORTI E RUOTE PIROETTANTI SUPPORTS ET ATTELAGE LAGERN UND RADER SOPORTES Y RUEDAS

REF

PART N°

DESCRIZIONE

DESIGNATION

BENENNUNG

DENOMINACIONES

1

580034114

Qt. DESCRIPTION 1 Support

Supporto

Support

Lager

Soporte

2

505975518

2 Screw

Vite

Vis

Schraube

Tornillo

3

580022747

3 Screw

Vite

Vis

Schraube

Tornillo

4

580038263

3 Lock washer

Rondella

Rondelle

Scheibe

Arandela

5

580036502

1 Support

Supporto

Support

Lager

Soporte

6

580023068 14 Screw

Vite

Vis

Schraube

Tornillo

7

580037727

1 Support

Supporto

Support

Lager

Soporte

8

524148571

1 Screw

Vite

Vis

Schraube

Tornillo

9

580037728

1 Support

Supporto

Support

Lager

Soporte

10

580037734

1 Screw

Vite

Vis

Schraube

Tornillo

11

580037730

2 Bushing

Boccola

Douille

Gewindelbuchse

Casquillo

12

015120100

2 Bearing

Cuscinetto

Roulement

Lager

Rodamiento

13

580037499

1 Wheel

Ruota

Roue

Rad

Rueda

14

580037729

1 Spacer

Distanziale

Entretoise

Entfernungsstruck

Separador

15

524148554

1 Locking nut

Dado

Ecrou

Mutter

Tuerca

16

580037500

1 Spring

Molla

Ressort

Feder

Resorte

17

524148554

1 Locking nut

Dado

Ecrou

Mutter

Tuerca

2 Caster wheel

Supp. girev. con ruota

Support

Lager

Soporte

1 Kit wheel and bearings

Kit ruota e cuscinetti

Kit roue et roulement

Kit rad und lager

Kit rueda y rodamiento

18 580035350 19 580037736 20 580037748 21

449021006

1 Kit wheel support

Kit supporto ruota

Kit support roue

Kit lager rad

Kit soporte rueda

4 Washer

Rondella

Rondelle

Scheibe

Arandela

22

449015036

1 Nut

Dado

Ecrou

Mutter

Tuerca

23

580036487

2 Support

Supporto

Support

Lager

Soporte

24

931014918

1 Screw

Vite

Vis

Schraube

Tornillo

25

580041025

1 Plastic ring

Anello di protezione

Bague

Ring

Anillo

26

580051995

1 Screw

Vite

Vis

Schraube

Tornillo

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Mit ausnahme von / With the exception of / Excepto:

Compreso / Avec / Einschließlich Including / Con:

D842X01501A MP20L/22 - Pag:17

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

MP20L MP22

SHEET 6.A LOAD WHEELS AND PALLET ENTRY ROLLERS RUOTE DI CARICO E RULLINI DI INVITO ATTELAGES ET ROULEAU RADER EINLAUFROLLEN RUEDAS Y PERILLA

2 3 5

6 5 4

3 2

1

9 7 8

01500058

16 14 3 5 17 11 10 12 19 15 20

13 18 01500061 01500050

REF

PART N°

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

580037613 580037615 580037672 580037618 015120400 580037617 580037639 272064700 449034050 272380800 580037612 272381000 273017600 273098100 277548500 272022400 273033400 580001470 272380900 272381100

Qt. DESCRIPTION 2 2 2 1 2 2 4 2 2 2 2 2 2 2 4 4 4 4 2 4

Roller CPL Ring Seal Spacer Bearing Roller Bushing Ax le Elastic pin Ax le Roller CPL Ny lon roller Counter. rocker plate Throught rocket plate Ax le Bushing Grease fitting Screw Ring Washer

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

D842X01501A MP20L/22 - Pag:18

DESCRIZIONE

DESIGNATION

BENENNUNG

DENOMINACIONES

Rullo CPL Anello di protezione Guarnizione Distanziale Cuscinetto Rullino Boccola Perno Spina elastica Perno Rullo CPL Rullo in ny lon Bilancino sv asato Bilancino passante Perno Boccola Ingrassatore Vite Anello di fermo Rondella

Tambour CPL Bague Joint Entretoise Roulement Galet Douille Goujon Goupille elastique Goujon Tambour CPL Tambour de ny lon Palonnier Palonnier Goujon Douille Graisseur Vis Bague Rondelle

Walze CPL Ring Dichtung Entfernungsstuck Lager Walze Buchse Bolzen Elastischer stecker Bolzen Walze CPL Walze ny lon Pendelbecher Pendeldurchgangsplatte Bolzen Buchse Schmiernippel Schraube Ring Scheibe

Rodillo CPL Anillo Junta Separador Rodamiento Rodillo Casquillo Eje Clav ija elastica Eje Rodillo CPL Rodillo de ny lon Balancin v aciado Balancin pasante Eje Casquillo Engrasador Tornillo Anillo Arandela

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Mit ausnahme von / With the exception of / Excepto:

Compreso / Avec / Einschließlich Including / Con:

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

SHEET 7.A

MP20L MP22

TRACTION MOTOR MOTORE TRAZIONE MOTEUR DE TRACTION ZUGMOTOR MOTOR DE TRACCION

16 4

6 5 3

15 8

2

1

9

17 7

14

13

18

10

13

11

12 01500053

REF

PART N°

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18

580037837 580038284 449051014 272008200 580037298 272393000 580037761 272045300 950433904 580037300 580037509 580037762 580037758 580037763 272049800 273128900 580037302 580034665

Qt. DESCRIPTION 1 1 1 1 1 1 1 1 1 1 4 1 1 1 1 1 1 1

Seal Flange Ball bearing Stop ring Fan Key Armature Ring Ball bearing Housing Kit brushes w ith spring Brush plate Kit screw s Guard kit Ring Key Guard kit Traction motor ass'y

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

DESCRIZIONE

DESIGNATION

BENENNUNG

DENOMINACIONES

Guarnizione Flangia Cuscinetto a sfera Anello di fermo Ventola Chiav etta Indotto Anello seeger Cuscinetto a sfera Carcassa Kit spazzole Piatto portaspazzole Kit v iteria Kit di protezione Anello seeger Chiav etta Kit di protezione Ass. motore di trazione

Seal Bride Roulement Joint Souffleire Clav ette Induit Joint Roulement Carcasse Kit balais Balai Kit v is Kit protection Joint Clav ette Kit protection Ens. moteur de traction

Dichtung Flansch Lager Dichtung Geblaese Wellenstift Anker Dichtung Lager Rahmen Kit burstes Burste Kit schrauben Schutzssatz Dichtung Wellenstift Schutzssatz Zugmaschine

Junta Abrazadera Rodamiento Junta Ventilador Chav eta Inducido Junta Rodamiento Carcasa Kit escobillas Escobilla Kit tornillo Kit defensa Junta Chav eta Kit defensa Grupo motor de tracción

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Mit ausnahme von / With the exception of / Excepto:

Compreso / Avec / Einschließlich Including / Con:

D842X01501A MP20L/22 - Pag:19

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

SHEET 8.A

MP20L MP22

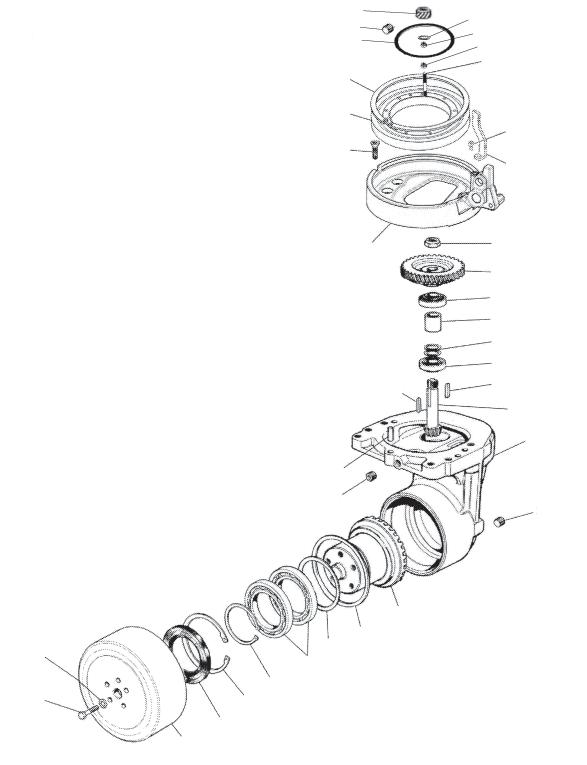

TRACTION UNIT GRUPPO TRAZIONE GROUPE DE TRACTION ZUGAGGREGAT GRUPO DE TRACCION

29 33 30

31 32 1 2

28 27 3 26 4

5

25

6 7 8 9 7 11

11

12 13 10 14

14

12 17

24

16 15

18 19

23

20 21 22 01500041

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

D842X01501A MP20L/22 - Pag:20

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Mit ausnahme von / With the exception of / Excepto:

Compreso / Avec / Einschließlich Including / Con:

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

SHEET 8.A

MP20L MP22

TRACTION UNIT GRUPPO TRAZIONE GROUPE DE TRACTION ZUGAGGREGAT GRUPO DE TRACCION

REF

PART N°

1

449015098

2

580038266

3

Qt. DESCRIPTION

DESCRIZIONE

DESIGNATION

BENENNUNG

DENOMINACIONES

8 Nut 8 Stud

Dado Perno

Ecrou Stiftschraube

Mutter Bolzen

Tuerca Esparrago

505975518

2 Screw

Vite

Vis

Scraube

Tornillo

4

580034648

1 Support

Supporto

Support

Lager

Soporte

5

272386700

1 Nut

Dado

Ecrou

Mutter

Tuerca

6

580037982

1 Gear

Ingranaggio

Engranage

Zahnrad

Engranaje

7

272019300

2 Bearing

Cuscinetto

Roulement

Lager

Rodamiento

8

272040800

1 Spacer

Distanziale

Entretoise

Entfernungsstuck

Separador

9

272006900

1 Shim

Spessore

Epaisseur

Belag

Placa

10

502659901

2 Pin

Spina

Goupille

Stecker

Clavija

11

273129300

2 Key

Linguetta

Linguette

Federkeil

Laminilla

12

580014457

1 Pinion and Ring gear

Pignone e corona conica

Pignon

Ritzel

Pinon

13

580037983

1 Support

Supporto

Support

Lager

Soporte

14

580014447

2 Plug

Tappo

Bouchon

Stopfen

Tapon

15

580032872

1 Gearbox

Scatola riduttore

Boite de vitesse

Wechselgetriebegeh.

Caja cambio

16

580014440

1 Shim

Spessore

Epaisseur

Belag

Placa

17

580014439

1 Shim

Spessore

Epaisseur

Belag

Placa

18

580014441

2 Bearing

Cuscinetto

Roulement

Lager

Rodamiento

19

580038001

1 Snapring

Anello elastico

Joint d’arret

Sprengring

Fiador anular Fiador anular

20

580038005

1 Snapring

Anello elastico

Joint d’arret

Sprengring

21

580014438

1 Sealing ring

Anello tenuta

Joint d’etancheite

Dichtring

Junta

22

580022041

1 Rubber wheel (72 Sh)

Ruota in gomma (72 Sh)

Roue (72 Sh)

Rad (72 Sh)

Rueda (72 Sh)

22 22

580013479 580013477

1 PU Wheel (95 Sh) 1 No marking

Ruota in poliuretano (95 Sh) Roue en Vulkollan (95 Sh) Ruota in poliuretano Roue en Vulkollan (72 Sh)

Rad (95 Sh) Rad (72 Sh)

Rueda Vulkollan (95 Sh) Rueda Vulkollan (72 Sh)

22

580013478

1 PU gripped

Rad (72 Sh) -30°

Rueda Vulkollan (72 Sh) -30° Rueda antiestática

wheel (72 Sh)

antitraccia (72 Sh) Ruota in poliuretano

wheel (72 Sh) -30° 22

580038927

Roue en Vulkollan (72 Sh) -30°

scolpita (72 Sh) -30°

1 Anti-static vulkolan wheel

Ruota in vulkollan

Roue en Vulkollan

Antistatisches

antistatica

antistatique

Vulkulanrad

23

449001058

5 Screw

Vite

Vis

Schraube

Tornillo

24

580038285

5 Lock washer

Rosetta

Rondelle

Scheibe

Arandela

25

580032937

1 Tiller support

Supporto timone

Support

Lager

Soporte

26

900005220

6 Screw

Vite

Vis

Schraube

Tornillo

27

580037979

1 Thrust bearing

Ralla

Crapaudine

Druckscheibe

Chumacera

28

580038006

1 Snapring

Anello elastico

Joint d’arret

Sprengring

Fiador anular

29

580037973

1 Gear

Ingranaggio

Engranage

Zahnrad

Engranaje

30

580038267

1 O Ring

Anello di tenuta OR

Joint torique

O-Ring

Anillo O

31

449021001

1 Washer

Rondella

Rondelle

Scheibe

Arandela

32

449015014

1 Nut

Dado

Ecrou

Mutter

Tuerca

33

580074562

1 Oil plug

Tappo sfiato olio

Bouchon

Stopfen

Tapon

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Mit ausnahme von / With the exception of / Excepto:

Compreso / Avec / Einschließlich Including / Con:

D842X01501A MP20L/22 - Pag:21

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

SHEET 9.A

MP20L MP22

ELECTR. MAGNETIC BRAKE FRENO ELETTROMAGNETICO ELETTROMAGNETIQUE FREIN SATZELEKTROMAGNETISCHE FRENO ELECTROMAGNETICO

01500054

REF

PART N°

1 2 3 4 5 6

932107911 580035383 580035385 272034900 580035377 580034327

Qt. DESCRIPTION 3 1 1 1 1 1

Screw Coil Hub Brake disk Flange Magnetic brake

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

D842X01501A MP20L/22 - Pag:22

DESCRIZIONE

DESIGNATION

BENENNUNG

DENOMINACIONES

Vite Bobina Mozzo Disco ferrodo Flangia Freno elettromagnetico

Vis Bobine Moy eu Disque frein Bride Frein elettromagn.

Schraube Spule Nabe Bremsscheibe Flansch Elektromagn. Bremse

Tornillo Bobina Buje Disco de freno Abrazadera Freno electrom.

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Mit ausnahme von / With the exception of / Excepto:

Compreso / Avec / Einschließlich Including / Con:

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

SHEET 10.A

MP20L MP22

HYDRAULIC SYSTEM IMPIANTO IDRAULICO INSTALLATION HYDRAULIQUE HYDRAULIKANLAGE INSTALACION HIDRAULICA

1

3

2

5 4

01500045

SHEET 12.A REF

PART N°

1 2 3 4 5

580035297 277263400 580032877 580036068 580008442

Qt. DESCRIPTION 1 1 1 1 2

Hose Pipe fitting Cy linder Seal kit Screw

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

DESCRIZIONE

DESIGNATION

BENENNUNG

DENOMINACIONES

Tubo idraulico Nipplo Cilindro idraulico CPL Kit guarnizioni Vite

Tuy au en caoutchouc Raccord Cy lindre Joints Vis

Gummischlauch Anschluss Zy linder Dichtung Schraube

Tubo en goma Conex ion Cilindro Junta Tornillo

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Mit ausnahme von / With the exception of / Excepto:

Compreso / Avec / Einschließlich Including / Con:

D842X01501A MP20L/22 - Pag:23

SHEET 11.A DRAWBAR CONTROL BOX TIMONE SCATOLA COMANDI BARRE BOITE DE COMMANDE DEICHSEL STEUERUNGSBUCHSE DIRECCION DE MANDOS

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

MP20L MP22

01500046

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

D842X01501A MP20L/22 - Pag:24

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Mit ausnahme von / With the exception of / Excepto:

Compreso / Avec / Einschließlich Including / Con:

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

SHEET 11.A

MP20L MP22

DRAWBAR CONTROL BOX TIMONE SCATOLA COMANDI BARRE BOITE DE COMMANDE DEICHSEL STEUERUNGSBUCHSE DIRECCION DE MANDOS

REF

PART N° Qt. DESCRIPTION 524139010 1 Cover

DESCRIZIONE Coperchio

580011989 932200907

1 Tiller Housing lower 3 Screw

Corpo scatola inferiore

Corps boite inferieur

Geh.Steuerungbuchse

Cuerpo caja inferior

3

Vite

Vis

Schraube

Tornillo

4

524184770

1 Tiller

Timone

Barre d'attelage

Deichsel

Direccion

5 6

580040811

1 Vibrat dammping

Antivibrante

Antivibrant

Schwingungsdamp

Antivibrador

272076200

1 Plug

Tappo

Bouchon

Stopfen

Tapon

7

272106000

1 Screw

Vite

Vis

Schraube

Tornillo

8

580035765

1 Shock absorber

Ammortizzatore

Amortisseur

Stossdaempfer

Amortiguador

9

504229298

1 Nut

Dado

Ecrou

Mutter

Tuerca

10

449001265

1 Screw

Vite

Vis

Schraube

Tornillo

11

524139314

1 Upper box CPL

Scatola superiore CPL

Boite superior CPL

Obereschachtel CPL

Caja superior CPL

11

524139315

12

272015100

1 Upper box CPL -30° 2 Bushing

Scatola superiore CPL -30° Boccola

Boite superior CPL -30° Douille

Obereschachtel CPL -30° Buchse

Caja superior CPL -30° Casquillo

13

580035055

1 Proximity switch

Sensore di prossimità

Interrupteur

Schalter

Interruptor

14

449013001

1 Dowel

Grano

Clavette

Stift

Tornillo prisionero

15

449034001

16

580033476

1 Pin 1 Pin

Spina Perno

Goupille Goujon

Stecker Bolzen

Clavja Eje

17 18

449007008 524139007

2 Screw 1 Butterfly left

Vite Farfalla sinistra

Vis Papillon gauche

Schraube Klappe

Tornillo Mariposa izquierda

19

580012962

2 Bushing

Boccola

Douille

Buchse

Casquillo

20

580012970

2 Spring

Molla

Ressort

Feder

Resorte

21

524139006

1 Tiller Housing Upper

Corpo scatola superiore

Corps boite superieur

Geh.Steuerungbuchse

Cuerpo caja superior

22

580026824

4 Microswitch

Microinterrutore

Microinterrupteur

Mikroschalter

Mikrointerruptor

23

524148521

4 Switch ass'y on/off

Pulsante on/off

Bouton on/off

Druckknopf on/off

Pulsador on/off

24

580012969

2 Spring

Molla

Ressort

Feder

Resorte

25

524139009

1 Horn

Clackson

Klaxon

Klaxon

Avisador acustico

26

524139008

27

580038175

1 Butterfly right 1 Spring

Farfalla destra Molla

Papillon droite Ressort

Klappe Feder

Mariposa derecha Resorte

28

580011991

1 Guard cover

Salvauomo

Protection

Schutzdeckel

Cubierta protec

29

580027677

2 Screw

Vite

Vis

Schraube

Tornillo

30

580025595

1 Electronic card

Scheda elettronica

Carte logique

Platinesteur

Ficha logica

30 31

580025596 580013106

1 Electronic card -30° 1 Pin

Scheda elettronica -30° Perno

Carte logique -30° Goujon

Platinesteur -30° Bolzen

Ficha logica -30° Eje

32

2 Washer

Rondella

Rondelle

Scheibe

Arandela

33

940004902 449001013

2 Screw

Vite

Vis

Schraube

Tornillo

34

449022016

2 Lock Washer

Rondella bloccante

Rondelle

Scheibe

Arandela

35

449021001

2 Washer

Rondella

Rondelle

Scheibe

Arandela

36

524168298

1 On/off tiller box

Scatola timone on/off

Boite de com.

Steuerungsbuchse

Caja de mand.

36

524168299

1 On/off tiller box -30°

Scatola timone on/off -30°

Boite de com. -30°

Steuerungsbuchse -30°

Caja de mand. -30°

37

580027677

2 Screw

Vite

Vis

Schraube

Tornillo

1 2

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

DESIGNATION Couvercle

BENENNUNG Deckel

Ad esclusione di / À l'exclusion de Mit ausnahme von / With the exception of / Excepto:

DENOMINACIONES Tapa

Compreso / Avec / Einschließlich Including / Con:

D842X01501A MP20L/22 - Pag:25

SHEET 11.B DRAWBAR CONTROL BOX TIMONE SCATOLA COMANDI BARRE BOITE DE COMMANDE DEICHSEL STEUERUNGSBUCHSE DIRECCION DE MANDOS

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

D842X01501A MP20L/22 - Pag:26

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

D842X01653B

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

MP20L MP22

Ad esclusione di / À l'exclusion de Mit ausnahme von / With the exception of / Excepto:

Compreso / Avec / Einschließlich Including / Con:

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

SHEET 11.B

MP20L MP22

DRAWBAR CONTROL BOX TIMONE SCATOLA COMANDI BARRE BOITE DE COMMANDE DEICHSEL STEUERUNGSBUCHSE DIRECCION DE MANDOS

REF

PART N° Qt. DESCRIPTION 524139010 1 Cover

DESCRIZIONE Coperchio

580011989 932200907

1 Tiller Housing lower 3 Screw

Corpo scatola inferiore

Corps boite inferieur

Geh.Steuerungbuchse

Cuerpo caja inferior

3

Vite

Vis

Schraube

Tornillo

4

524184770

1 Tiller

Timone

Barre d'attelage

Deichsel

Direccion

5 6

580040811

1 Vibrat dammping

Antivibrante

Antivibrant

Schwingungsdamp

Antivibrador

272076200

1 Plug

Tappo

Bouchon

Stopfen

Tapon

1 2

DESIGNATION Couvercle

BENENNUNG Deckel

DENOMINACIONES Tapa

7

272106000

1 Screw

Vite

Vis

Schraube

Tornillo

8

580035765

1 Shock absorber

Ammortizzatore

Amortisseur

Stossdaempfer

Amortiguador

9

504229298

1 Nut

Dado

Ecrou

Mutter

Tuerca

10

449001265

1 Screw

Vite

Vis

Schraube

Tornillo

11

524139314

1 Upper box CPL

Scatola superiore CPL

Boite superior CPL

Obereschachtel CPL

Caja superior CPL

11

524139315

Scatola superiore CPL -30° Boccola

Boite superior CPL -30° Douille

Obereschachtel CPL -30° Buchse

Caja superior CPL -30° Casquillo

Sensore di prossimità

Interrupteur

Schalter

Interruptor

12

272015100

1 Upper box CPL -30° 2 Bushing

13

580035055

1 Proximity switch

14

449013001

1 Dowel

Grano

Clavette

Stift

Tornillo prisionero

15

449034001

16

580033476

1 Pin 1 Pin

Spina Perno

Goupille Goujon

Stecker Bolzen

Clavja Eje

17 18

580026296 524139007

2 Screw 1 Butterfly left

Vite Farfalla sinistra

Vis Papillon gauche

Schraube Klappe

Tornillo Mariposa izquierda

19

580012962

2 Bushing

Boccola

Douille

Buchse

Casquillo

20

580012970

2 Spring

Molla

Ressort

Feder

Resorte

21

524139006

1 Tiller Housing Upper

Corpo scatola superiore

Corps boite superieur

Geh.Steuerungbuchse

Cuerpo caja superior

22

580026824

4 Microswitch

Microinterrutore

Microinterrupteur

Mikroschalter

Mikrointerruptor

23

524148521

4 Switch ass'y on/off

Pulsante on/off

Bouton on/off

Druckknopf on/off

Pulsador on/off

24

580012969

2 Spring

Molla

Ressort

Feder

Resorte

25

524139009

1 Horn

Clackson

Klaxon

Klaxon

Avisador acustico

26

524139008

27

580038175

1 Butterfly right 1 Spring

Farfalla destra Molla

Papillon droite Ressort

Klappe Feder

Mariposa derecha Resorte

28

580011991

1 Guard cover

Salvauomo

Protection

Schutzdeckel

Cubierta protec

29

580027677

2 Screw

Vite

Vis

Schraube

Tornillo

30

580025595

1 Electronic card

Scheda elettronica

Carte logique

Platinesteur

Ficha logica

30 31

580025596 580013106

1 Electronic card -30° 1 Pin

Scheda elettronica -30° Perno

Carte logique -30° Goujon

Platinesteur -30° Bolzen

Ficha logica -30° Eje

32

940004902 449001013

2 Washer

Rondella

Rondelle

Scheibe

Arandela

33

2 Screw

Vite

Vis

Schraube

Tornillo

34

449022016

2 Lock Washer

Rondella bloccante

Rondelle

Scheibe

Arandela

35

449021001

2 Washer

Rondella

Rondelle

Scheibe

Arandela

36

524168298

1 On/off tiller box

Scatola timone on/off

Boite de com.

Steuerungsbuchse

Caja de mand.

36

524168299

1 On/off tiller box -30°

Scatola timone on/off -30°

Boite de com. -30°

Steuerungsbuchse -30°

Caja de mand. -30°

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

D842X01501A

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Mit ausnahme von / With the exception of / Excepto:

Compreso / Avec / Einschließlich Including / Con:

D842X01653B MP20L/22 - Pag:27

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

SHEET 11.C

MP20L MP22

DRAWBAR CONTROL BOX TIMONE SCATOLA COMANDI BARRE BOITE DE COMMANDE DEICHSEL STEUERUNGSBUCHSE DIRECCION DE MANDOS

1

2 3

4

35 34 33

36

7 8

6

15

11

16

12

29 5

23

38 39

20

27 17

21 31

22 24

D842X01501A D842X01654B MP20L/22 - Pag:28

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

37 19

18

32

30 23

25 Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

10

14 13

28 26

9

01500066

Ad esclusione di / À l'exclusion de Mit ausnahme von / With the exception of / Excepto:

Compreso / Avec / Einschließlich Including / Con:

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

SHEET 11.C

MP20L MP22

DRAWBAR CONTROL BOX TIMONE SCATOLA COMANDI BARRE BOITE DE COMMANDE DEICHSEL STEUERUNGSBUCHSE DIRECCION DE MANDOS

REF

PART N° Qt. DESCRIPTION 524139010 1 Cover

DESCRIZIONE Coperchio

580011989 932200907

1 Tiller Housing lower 3 Screw

Corpo scatola inferiore

Corps boite inferieur

Geh.Steuerungbuchse

Cuerpo caja inferior

3

Vite

Vis

Schraube

Tornillo

4

524184770

1 Tiller

Timone

Barre d'attelage

Deichsel

Direccion

5 6

580040811

1 Vibrat dammping

Antivibrante

Antivibrant

Schwingungsdamp

Antivibrador

272076200

1 Plug

Tappo

Bouchon

Stopfen

Tapon

7

272106000

1 Screw

Vite

Vis

Schraube

Tornillo

8

580035765

1 Shock absorber

Ammortizzatore

Amortisseur

Stossdaempfer

Amortiguador

9

504229298

1 Nut

Dado

Ecrou

Mutter

Tuerca

10

449001265

1 Screw

Vite

Vis

Schraube

Tornillo

11

524139314

12

272015100

1 Upper box CPL 2 Bushing

Scatola superiore CPL Boccola

Boite superior CPL Douille

Obereschachtel CPL Buchse

Caja superior CPL Casquillo

13

580035055

1 Proximity switch

Sensore di prossimità

Interrupteur

Schalter

Interruptor

14

449013001

1 Dowel

Grano

Clavette

Stift

Tornillo prisionero

15

449034001

16

580033476

1 Pin 1 Pin

Spina Perno

Goupille Goujon

Stecker Bolzen

Clavja Eje

17 18

580026296 524236628

2 Screw 1 Butterfly

Vite Farfalla

Vis Papillon

Schraube Klappe

Tornillo Mariposa

19

580012962

2 Bushing

Boccola

Douille

Buchse

Casquillo

20

580012970

1 Spring (gray color)

Molla (grigio)

Ressort (gris)

Feder (Grau)

Resorte (color gris)

1 2

DESIGNATION Couvercle

BENENNUNG Deckel

DENOMINACIONES Tapa

21

524139006

1 Tiller Housing Upper

Corpo scatola superiore

Corps boite superieur

Geh.Steuerungbuchse

Cuerpo caja superior

22

580026824

4 Microswitch

Microinterrutore

Microinterrupteur

Mikroschalter

Mikrointerruptor

23

524148521

4 Switch ass'y on/off

Pulsante on/off

Bouton on/off

Druckknopf on/off

Pulsador on/off

24

580012969

1 Spring

Molla

Ressort

Feder

Resorte

25

524139009

1 Horn

Clackson

Klaxon

Klaxon

Avisador acustico

26

524236627

27

580038175

1 Butterfly 1 Spring

Farfalla Molla

Papillon Ressort

Klappe Feder

Mariposa Resorte

28

580011991

1 Guard cover

Salvauomo

Protection

Schutzdeckel

Cubierta protec

29

580027677

2 Screw

Vite

Vis

Schraube

Tornillo

30 31

580025596 580013106

1 Electronic card 1 Pin

Scheda elettronica Perno

Carte logique Goujon

Platinesteur Bolzen

Ficha logica Eje

32

940004902 449001013

2 Washer

Rondella

Rondelle

Scheibe

Arandela

33

2 Screw

Vite

Vis

Schraube

Tornillo

34

449022016

2 Lock Washer

Rondella bloccante

Rondelle

Scheibe

Arandela

35

449021001

2 Washer

Rondella

Rondelle

Scheibe

Arandela

36

524168298

1 On/off tiller box

Scatola timone on/off

Boite de com.

Steuerungsbuchse

Caja de mand.

37

580027677

Vite Molla (color rame)

Vis Ressort (couleur cuivre)

Schraube Feder (Kupferfarben)

Tornillo Resorte (color cobre)

38

580060389

2 Screw 1 Spring (copper color)

39

580055434

4 Rubber

Gomma

Caoutchouc

Gummi

Goma

40

524149804

4 Button ON/OFF

Pulsante ON/OFF

Bouton ON/OFF

Druckknopf ON/OFF

Pulsador ON/OFF

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Mit ausnahme von / With the exception of / Excepto:

Compreso / Avec / Einschließlich Including / Con:

D842X01501A D842X01654B MP20L/22 - Pag:29

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

SHEET 12.A

MP20L MP22

DISTRIBUTOR CENTRALINA IDRAULICA DISTRIBUTEUR STEUERUNG DISTRIBUIDOR

16

1

15

14

2

3 13

12

11 18

10

17

4 9

5 6

8

7

01500055

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

D842X01501A MP20L/22 - Pag:30

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Mit ausnahme von / With the exception of / Excepto:

Compreso / Avec / Einschließlich Including / Con:

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

SHEET 12.A

MP20L MP22

DISTRIBUTOR CENTRALINA IDRAULICA DISTRIBUTEUR STEUERUNG DISTRIBUIDOR

REF

PART N°

Qt. DESCRIPTION

DESCRIZIONE

DESIGNATION

BENENNUNG

DENOMINACIONES

1

580037870

1 Motor

Motore

Moteur

Motor

Motor

2

580014480

1 Valve kit

Kit valvola

Kit soupape

Kit ventil

Kit valvula

3

272373300

1 Distributor body

Corpo centralina

Corps distributeur

Steuergehause

Cuerpo distribuidor

4

272375400

1 Plug

Tappo carico olio

Bouchon

Stopfen

Tapon

5

580037752

1 Filler tube

Tubo

Tuyau

Schlauch

Tubo

6

272376000

1 Reservoir kit

kit serbatoio

kit reservoir

kit behalter

kit deposito

7

580037751

1 Pipe fitting

Raccordo

Raccord

Anschluss

Conexion

8

580037750

1 Reservoir

Serbatoio

Reservoir

Behalter

Deposito

9

518818830

1 Filter

Filtro

Filtre

Filter

Filtro

10

272375900

1 Pump kit

Kit pompa

Kit pompe

Kit pumpe

Kit bomba

11

272376200

1 Seal kit

Serie guarnizioni

Joints

Dichtung

Junta

12

580037749

1 Flow regulator kit

Kit valvola regolatrice di flusso

Kit soupape

Kit stromventile

Kit valvula

13

580019459

1 Solenoid valve kit

Kit elettrovalvola

Kit soupape electr.

Kit elektroventil

Kit valvula electr.

14

580023582

1 Coupling

Giunto

Joint

Kuppling

Junta

15

277315200

1 Pipe fitting

Raccordo

Raccord

Anschluss

Conexion

16

272375100

4 Brushes

Spazzole

Balais

Kohlenbuerste

Escobillas

17

580022049

1 Hydraulic unit CPL

Centralina idraulica CPL

Distributeur CPL

Steuerung CPL

Distribuidor CPL

18

272376100

1 Plate

Piastra

Plaque

Platte

Placa

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Mit ausnahme von / With the exception of / Excepto:

Compreso / Avec / Einschließlich Including / Con:

D842X01501A MP20L/22 - Pag:31

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

MP20L MP22

SHEET 13.A BATTERY CHARGER CARICA BATTERIE CHARGUER AULFLADERÄT CARGADOR DE BATERIAS

1

6 5 2

7 3 4

REF

PART N°

1 2 3 4

580014567 580014683 580014568 580013300

Qt. DESCRIPTION 1 1 2 1

5 6 7

580015059 580036012 580038082

1 1 1

Electrical cable Plug w ith microsw itch Fuse 30A Battery charger STD+ Cold Store Battery charger CPL Adaptor (CH) Adaptor (U.K.)

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

D842X01501A MP20L/22 - Pag:32

DESCRIZIONE

DESIGNATION

BENENNUNG

DENOMINACIONES

Cav o elettrico con presa schuco Spina con micro Fusibile 30A Carica batterie STD+ Cella frigo Carica batterie CPL Adattatore per sv izzera Adattatore per U.K.

Càble électrique Bonde Fusible 30A Chargeur STD+ Chambre froid Chargeur CPL Adaptator Adaptator

Elektrische kabel Stecker Schmelzsicherung 30A Aulfladerät STD + Kühlraum Aulfladerät CPL Stecker Stecker

Cable conductor Enchulle Fusible 30A Cargador de baterias STD + Càmara frigo Cargador de baterias CPL Espina Espina

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Mit ausnahme von / With the exception of / Excepto:

Compreso / Avec / Einschließlich Including / Con:

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

MP20L MP22

SHEET 14.A ELECTRICAL DIAGRAM SCHEMA ELETTRICO SCHEMA ELECTRIQUE SCHALTPLAN ESQUEMA ELECTRICO

ONLY FOR MODEL MP20L SOLO PER MODELLO MP20L

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Mit ausnahme von / With the exception of / Excepto:

1523906 Compreso / Avec / Einschließlich Including / Con:

D842X01501A MP20L/22 - Pag:33

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

MP20L MP22 MP22

SHEET 15.A ELECTRICAL DIAGRAM SCHEMA ELETTRICO SCHEMA ELECTRIQUE SCHALTPLAN ESQUEMA ELECTRICO

ONLY FOR MODEL MP22 SOLO PER MODELLO MP22

1524385 Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

1523906

D842X01501A MP20L/22 - Pag:34

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Mit ausnahme von / With the exception of / Excepto:

Compreso / Avec / Einschließlich Including / Con:

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

MP20L MP22

SHEET 16.A WIRING DIAGRAM SCHEMA COLLEGAMENTI CAVI DI POTENZA DIAGRAMME LIAISON CABLE ELECTRIQUE ELEKTRTSCHEANLAGEPLAN ESQUEMA CONEXION CABLE POTENCIA

ONLY FOR MODEL MP20L SOLO PER MODELLO MP20L

1526977

REF

PART N°

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

580035639 580035638 580035356 580035355 580035643 580035642 580035641 580035640 277373700 580035046 580035047 580035048 580035043 580035041 580034044

Qt. DESCRIPTION 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

Wire battery socket Socket Battery pow er cable Battery pow er cable Wire battery plug Plug Battery pow er cable Battery pow er cable Emergency disconnect sw itch Pow er cable Pow er cable Pow er cable Pow er cable Pow er cable Pow er cable assembly

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

DESCRIZIONE

DESIGNATION

BENENNUNG

DENOMINACIONES

Cav i presa-batteria Presa Cav o potenza batteria Cav o potenza batteria Cav i spina-batteria Spina Cav o potenza batteria Cav o potenza batteria Pulsante di em ergenza Cav o potenza Cav o potenza Cav o potenza Cav o potenza Cav o potenza Ass. cav o potenza

Câble poignée-batterie Poignée Câble puissance batterie Câble puissance batterie Câble fiche-batterie Fiche Câble puissance batterie Câble puissance batterie Bouton d'émergence Câble puissance Câble puissance Câble puissance Câble puissance Câble puissance Ens. Câble puissance

Kabel mit Steckanschluss Steckanschluss Batteriekabel Batteriekabel Kabel mit Batteriestecker Stecker Batteriekabel Batteriekabel Batterietrennschalter Leistungskabel Leistungskabel Leistungskabel Leistungskabel Leistungskabel Leistungskabelsatz

Cables enchufe-bateria Enchufe Cable potencia bateria Cable potencia bateria Cables connector-bateria Connector Cable potencia bateria Cable potencia bateria Interructor de emergencia Cable potencia Cable potencia Cable potencia Cable potencia Cable potencia Unto cable potencia

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Mit ausnahme von / With the exception of / Excepto:

Compreso / Avec / Einschließlich Including / Con:

D842X01501A MP20L/22 - Pag:35

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

MP22 MP20L MP22

SHEET 17.A WIRING DIAGRAM SCHEMA COLLEGAMENTI CAVI DI POTENZA DIAGRAMME LIAISON CABLE ELECTRIQUE ELEKTRTSCHEANLAGEPLAN ESQUEMA CONEXION CABLE POTENCIA

ONLY FOR MODEL MP22 SOLO PER MODELLO MP22 1524576

REF

PART N°

1

580035639

Qt. DESCRIPTION 1 Wire battery socket

DESCRIZIONE

DESIGNATION

BENENNUNG

DENOMINACIONES

Cavi presa-batteria

Câble poignée-batterie

Kabel mit Steckanschluss

Cables enchufe-bateria

2

580035638

1 Socket

Presa

Poignée

Steckanschluss

Enchufe

3

580035356

1 Battery power cable

Cavo potenza batteria

Câble puissance batterie

Batteriekabel

Cable potencia bateria

4

580035355

1 Battery power cable

Cavo potenza batteria

Câble puissance batterie

Batteriekabel

Cable potencia bateria

5

580035643

1 Wire battery plug

Cavi spina-batteria

Câble fiche-batterie

Kabel mit Batteriestecker

Cables connector-bateria

6

580035642

1 Plug

Spina

Fiche

Stecker

Connector

7

580035641

1 Battery power cable

Cavo potenza batteria

Câble puissance batterie

Batteriekabel

Cable potencia bateria

8

580035640

1 Battery power cable

Cavo potenza batteria

Câble puissance batterie

Batteriekabel

Cable potencia bateria

9

580019665

1 Emergency disconnect switch

Pulsante di emergenza

Bouton d'émergence

Batterietrennschalter

Interructor de emergencia

10

580035645

1 Power cable

Cavo potenza

Câble puissance

Leistungskabel

Cable potencia

11

580035256

1 Power cable

Cavo potenza

Câble puissance

Leistungskabel

Cable potencia

12

580035255

1 Power cable

Cavo potenza

Câble puissance

Leistungskabel

Cable potencia

13

580035251

1 Power cable

Cavo potenza

Câble puissance

Leistungskabel

Cable potencia

14

580035250

1 Power cable

Cavo potenza

Câble puissance

Leistungskabel

Cable potencia

15

580035252

1 Power cable

Cavo potenza

Câble puissance

Leistungskabel

Cable potencia

16

580035253

1 Power cable

Cavo potenza

Câble puissance

Leistungskabel

Cable potencia

17

272258900

1 Fuse

Fusibile

Fusible

Sicherung

Fusible

18

580013957

1 Electronic control STD

Controllo elettronico STD

Réglage électronique STD

Elektroniksteuerung STD

Control electronico STD

18

580013958

1 Electronic control -30°C

Controllo elettronico -30°C

Réglage électronique -30°C

Elektroniksteuerung -30°C

Control electronico -30°C

19

580017836

1 Buzzer

Cicalino

Buzzer

Rasselklingel

Timbre eléctrico

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

D842X01501A MP20L/22 - Pag:36

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Mit ausnahme von / With the exception of / Excepto:

Compreso / Avec / Einschließlich Including / Con:

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

MP20L MP22

SHEET 18.A SHEATH DIAGRAM SCHEMA COLLEGAMENTI GUAINE DIAGRAMME LIAISON GAINES MONTELANLAGEPLAN ESQUEMA CONEXION VAINA

ONLY FOR MODEL MP20L SOLO PER MODELLO MP20L Qt. DESCRIPTION

DESCRIZIONE

DESIGNATION

1526976

REF

PART N°

1

580037493

1

Combi controller MPB

Combi MPB

Combi MPB

Combi Steuerelektronik

Combi MPB

1

580013958

1

Combi control -30°C

Controllo Combi -30°C

Réglage électronique -30°C

Elektroniksteuerung -30°C

Control Combi -30°C

2

273031600

1

Fuse

Fusibile

Fusible

Sicherung

Fusible

3

524166069

1

Contactor

Contattore

Contacteur

Schütz

Contactor

4

505972528

1

Fuse blade

Lamina fusibile

Lame fusible

Sicherungshalter

Fusible

5

580013300

1

Battery charger

Carica batteria

Charguer

Ladegerät

Cargador de baterias

6

580033439

1

Horn

Clacson

Klaxon

Hupe

Claxon

7

580014683

1

Plug older

Porta spina

Porte-fiche

Steckerhalter

Porta-connector

8

272501700

1

Key switch & harness

Interruttore chiave

Interrupteur clé

Schlüsselschalter

Interruptor a llave

9

580035039

1

Electromagnetic brake

Cavo freno elettromagnetico

Câble frein

Kabel Magnetbremse

Cable freno

10

580035038

1

MPB serial tiller wire

Cavo timone MPB

Câble barre d'attelage MPB

Kabel Deichsel-Steuerkarte

Cable direccion

11

580035052

1

Multifunction wire harness

Cavo multifunzione

Câble multifonction

Multifunktionskabel

Cable multifunción

12

580035081

1

Battery charger wire harness

Cavo carica batteria

Câble charguer

Batterieladegerätkabel

Cable cargador de baterias

13

580035249

1

Jumper wire harness

Cavo

Câble

Überbrückungskabel

Cable

14

580022050

1

MDI

MDI

MDI

MDI

MDI

15

580035057

1

MDI-MPB wire harness

Cavo MDI-MPB

Câble MDI-MPB

Kabel MDI-Steuerelektronik

Cable MDI-MPB

16

580035055

1

Wired tiller sensor

Cavo sensore timone

Câble barre d'attelage

Deichselsensor mit Kabel

Cable sensor direccion

17

580035056

1

Serial tiller wire harness

Cavo timone

Câble barre d'attelage

Deichselkabel

Cable direccion

Câble électronique

Elektrische Kabel

Cable electrico

Override Kabel Kabel für die

Cable override Cable claxon

18

580014567

1

Electric cable

Cavo elettrico

19 20

580035248 580041340

1 1

Override brake wire harness Electromechanical horn

Cavo override Câble override Cavo clacson elettromeccanico Câble klaxon

21

272015500

1

Horn

wire harness

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

Clacson

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

BENENNUNG

DENOMINACIONES

èlectromécanique

elektromagnetische Hupe

electrmagnético

Klaxon

Hupe

Claxon

Ad esclusione di / À l'exclusion de Mit ausnahme von / With the exception of / Excepto:

Compreso / Avec / Einschließlich Including / Con:

D842X01501A MP20L/22 - Pag:37

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

MP22 MP20L MP22

SHEET 19.A SHEATH DIAGRAM SCHEMA COLLEGAMENTI GUAINE DIAGRAMME LIAISON GAINES MONTELANLAGEPLAN ESQUEMA CONEXION VAINA

ONLY FOR MODEL MP22 SOLO PER MODELLO MP22

1524575

REF PART N° 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19

272501700 272001500 580015085 580035260 580019665 580022050 580022051 580035248 580035039 580035038 580035258 580013907 580013906 580035056 580035055 580013957 580013300 580014683 580013975

Qt. DESCRIPTION 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

Key switch & harness Fuse Fuse holder Fuses and key wire harness Emergency disconnect switch MDI Wire harness MDI combi-control Override brake wire harness Electromagnetic brake MPB serial tiller wire Multifunction wire harness Wire harness aux Harness connect Serial tiller wire harness Wired tiller sensor Electronic control Battery charger Plug older On board battery charger sheath

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

D842X01501A MP20L/22 - Pag:38

DESCRIZIONE

DESIGNATION

BENENNUNG

DENOMINACIONES

Interruttore chiave Fusibile Porta fusibile Cav o chiav e-fusibile Pulsante di emergenza MDI Cav o MDI Cav o override Cav o freno elettromagnetico Cav o timone MPB Cav o multifunzione Cav o ausiliario Cav o di connessione Cav o timone Cav o sensore timone Controllo elettronico Carica batteria Porta spina Guaina carica batteria a bordo

Interrupteur clé Fusible Grille de fusible Câble clé fusible Bouton de secours MDI Câble MDI Câble override Câble frein Câble barre d'attelage MPB Câble multifonction Câble auxiliaire Câble de connexion Câble barre d'attelage Câble barre d'attelage Controle électronique Charguer Porte-fiche Gaine chargeur embarqué

Schlüsselschalter Sicherung Sicherungskoerper Schluesselsicherung Kabel Notknopf MDI Kabel MDI Override Kabel Kabel Magnetbremse Kabel Deichsel-Steuerkarte Multifunktionskabel Nebelkabel Anschlusskabel Deichselkabel Deichselsensor mit Kabel Elektroniksteuerung Ladegerät Steckerhalter Mantel des eingebaute Ladegerät

Interruptor a llave Fusible Portafusibles Cable llave fusible Pulsador de emergencia MDI Cable MDI Cable override Cable freno Cable direccion Cable multifunción Cable auxiliar cable de conexion Cable direccion Cable sensor direccion Control electronico Cargador de baterias Porta-connector v aina de cargador a bordo

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Mit ausnahme von / With the exception of / Excepto:

Compreso / Avec / Einschließlich Including / Con:

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

MP20L MP22

SHEET 20.A HYDRAULIC DIAGRAM SCHEMA IDRAULICA SCHEMA HYDRAULIQUE HYDRAULIKPLAN ESQUEMA HIDRAULICO

C

Ti

P P1 Ci T

M

01100112

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Mit ausnahme von / With the exception of / Excepto:

Compreso / Avec / Einschließlich Including / Con:

D842X01501A MP20L/22 - Pag:39

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

MP20L MP22

SHEET 21.A CONSOLE ADAPTER ADATTATORE PER CONSOLLE ADAPTATEUR POUR CONSOLE ADAPTER FÜR KONSOLLE ADAPTADOR POR CONSOLA

1

2

01500056

REF

PAR T N °

Qt.

D ESCR IPTION

DESCRIZIONE

D ESIGNA TION

BEN ENNU NG

DENOM IN ACION ES

1

272210700

1

C onsole

Consolle

C onsole

Konsolle

Consola

2

580036555

1

Harness console adapter

Cav o adattatore per

C able adaptateur pour

Kable adapter für konsolle

Cable adaptador por

consolle

console

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

D842X01501A MP20L/22 - Pag:40

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Mit ausnahme von / With the exception of / Excepto:

consola

Compreso / Avec / Einschließlich Including / Con:

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

MP20L MP22

SHEET 22.A ELECTRIC HORN CLACKSON MAGGIORATO KLAXON MAJORE VERSTAERKTE HUPE AVISADOR ACUSTICO AUMENTADO

4

1 2 01500057

5

3 01500064

REF

PART N°

1 2 3 4 5

932200905 580024661 272015500 449021003 580024662

Qt. DESCRIPTION 1 1 1 1 1

Screw Sheath Electric horn Washer Electric horn CPL

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

DESCRIZIONE

DESIGNATION

BENENNUNG

DENOMINACIONES

Vite Guaina Clackson Rondella Kit clackson CPL

Vis Gaines Klax on Rondelle Kit Klax on CPL

Schraube Kabelsatz Hupe Scheibe Hupe kpl.

Tornillo Vaina Av isador acustico Arandela Kit av isador acustico CPL

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Mit ausnahme von / With the exception of / Excepto:

Compreso / Avec / Einschließlich Including / Con:

D842X01501A MP20L/22 - Pag:41

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

MP20L MP22

SHEET 23.A CONNECTORS,CONTACTS,TOOLS CONTATTI,CONNETTORI,UTENSILI CONNECTEURS,CONTACTS,OUTILS KONNEKTORS,KONTAKTS,WERKZEUG CONTACTO,CONECTOR,UTENSILIO

1

2

13

4 3 5 9 11 14

6 10

7

16

17

15

8 12 23

18

19

20

21

22

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

D842X01501A MP20L/22 - Pag:42

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Mit ausnahme von / With the exception of / Excepto:

Compreso / Avec / Einschließlich Including / Con:

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

MP20L MP22

SHEET 23.A CONNECTORS,CONTACTS,TOOLS CONTATTI,CONNETTORI,UTENSILI CONNECTEURS,CONTACTS,OUTILS KONNEKTORS,KONTAKTS,WERKZEUG CONTACTO,CONECTOR,UTENSILIO

REF

PART N° DESCRIPTION

DESCRIZIONE

DESIGNATION

1

272477700 Connector male 22 w ay s

Connettore maschio 22

Connecteur mâle 22 pôles Fingerv erbinder 22 Pole

BENENNUNG

Conector macho 22 polos

DENOMINACIONES

2

272477600 Connector male 20 w ay s

Connettore maschio 20

Connecteur mâle 20 pôles Fingerv erbinder 20 Pole

Conector macho 20 polos

3

272477300 Connector male 10 w ay s Connettore maschio 10

Connecteur mâle 10 pôles Fingerv erbinder 10 Pole

Conector macho 10 polos

poli poli poli 4

272477200 Connector male 8 w ay s

Connettore maschio 8 poli Connecteur mâle 8 pôles

Fingerv erbinder 8 Pole

Conector macho 8 polos

5

272477100 Connector male 6 w ay s

Connettore maschio 6 poli Connecteur mâle 6 pôles

Fingerv erbinder 6 Pole

Conector macho 6 polos

6

277769000 Terminal female

Terminale femmina

Terminal femelle

Nutanschluß

Terminal hembra

7

277768900 Terminal male

Terminale maschio

Terminal mâle

Fingeranschluß

Terminal macho

8

277837600 Connector female 6 w ay s Connettore femmina 6 poli Connecteur femelle 6

Nutv erbinder 6 Pole

Conector hembra 6 polos

9

272477000 Connector male 4 w ay s

Fingerv erbinder 4 Pole

Conector macho 4 polos

10

272477800 Connector female 4 w ay s Connettore femmina 4 poli Connecteur femelle 4

Nutv erbinder 4 Pole

Conector hembra 4 polos

Fingerv erbinder 2 Pole

Conector macho 2 polos

pôles Connettore maschio 4 poli Connecteur mâle 4 pôles pôles 11

277768700 Connector male 2 w ay s

Connettore maschio 2 poli Connecteur mâle 2 pôles

12

580014685 Stripper

Estrattore

Ex tracteur

Auszieher

Ex tractor

13

580014686 Pliers

Pinza crimpatrice

Pince

Zange

Pinzas

14

272267600 Connector female 2 w ay s Connettore femmina 2 poli Connecteur femelle 2

Nutv erbinder 2 Pole

Conector hembra 2 polos

15

277512200 Terminal male

Terminale maschio

Terminal mâle

Fingeranschluß

Terminal macho

16

273097900 Terminal female

Terminale femmina

Terminal femelle

Nutanschluß

Terminal hembra

17

272267500 Connector male 2 w ay s

Connettore maschio 2 poli Connecteur mâle 2 pôles

Fingerv erbinder 2 Pole

Conector macho 2 polos

18

272474600 Electrical cable terminal

Capicorda

Cosse

Kabelv erbinder

Terminal de cable

19

272475000 Cov er electrical cable

Copricapicorda

Couv re-cosse

Kabelv erbinderschutz

Cubre terminal de cable

pôles

terminal 20

520038827 Electrical cable terminal

Capicorda

Cosse

Kabelv erbinder

Terminal de cable

21

580014687 Pliers

Pinza aggraffatrice

Pince

Zange

Pinzas

22

580014688 Pliers

Pinza crimpatrice

Pince

Zange

Pinzas

23

580014689 Stripper

Estrattore

Ex tracteur

Auszieher

Ex tractor

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Mit ausnahme von / With the exception of / Excepto:

Compreso / Avec / Einschließlich Including / Con:

D842X01501A MP20L/22 - Pag:43

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

NUMERICAL INDEX INDICE NUMERICO

MP20L MP22

Code

Sheet

Code

Sheet

Code

Sheet

Code

Sheet

Code

272001500

19.A

272474600

23.A

524139007

11.A - 11.B

580012968

2.A

580024662

Sheet 22.A

272006900

8.A

272475000

23.A

524139008

11.A - 11.B

580012969

11.A - 11.B

580025595

11.A - 11.B

272008200

7.A

272477000

23.A

524139009

11.A - 11.B

580025596

11.A - 11.B

3.A

272477100

23.A

11.C

11.A - 11.B

580026296

11.C

272015100

11.A - 11.B

272477200

23.A

524139009 524139010

580012969 580012970

11.C

272008800

11.A - 11.B

580012970

11.C

580026824

11.A - 11.B

272015100

11.C

272477300

23.A

524139010

11.C

580013106

11.A - 11.B

580026824

11.C

272015500

18.A - 22.A

272477600

23.A

524139314

11.A - 11.B

580013106

11.C

580027677

11.A - 11.C

272019100

3.A

272477700

23.A

524139314

11.C

580013300

13.A - 18.A

580032872

8.A

272019300

8.A

272477800

23.A

524139315

11.A - 11.B

580013300

19.A

580032877

10.A

272022400

6.A

272501700

18.A - 19.A

524139322

2.A

580013477

8.A

580032937

8.A

272034900

9.A

273017600

6.A

524148521

11.A - 11.B

580013478

8.A

580033392

11.A

272036200

3.A

273031600

18.A

524148521

11.C

580013479

8.A

580033439

18.A

272040800

8.A

273033400

6.A

524148554

5.A

580013906

19.A

580033475

1.A

272045300

7.A

273070600

4.A

524148571

5.A

580013907

19.A

580033476

11.A - 11.B

272049800

7.A

273097900

23.A

524149804

11.C

580013957

17.A - 19.A

580033476

11.C

272050200

3.A

273098100

6.A

524160020

1.A

580013958

17.A - 18.A

580033762

3.A - 4.A

272064700

6.A

273128900

7.A

524166069

18.A

580013975

19.A

580034044

16.A

272074600

3.A - 4.A

273129300

8.A

524167780

1.A

580013990

1.A

580034114

5.A

272076200

11.A - 11.B

277033300

4.A

524168298

11.A - 11.B

580014438

8.A

580034136

3.A

272076200

11.C

277263400

10.A

524168298

11.C

580014439

8.A

580034176

3.A - 4.A 3.A

272095400

3.A - 4.A

277315200

12.A

524168299

11.A - 11.B

580014440

8.A

580034177

272106000

11.A - 11.B

277373700

16.A

524184770

11.B - 11.C

580014441

8.A

580034317

3.A

272106000

11.C

277512200

23.A

524216189

2.A

580014447

8.A

580034318

3.A

272151200

3.A - 4.A

277548500

6.A

524216191

2.A

580014457

8.A

580034327

9.A

272151300

3.A

277768700

23.A

524216192

2.A

580014480

12.A

580034648

8.A

272210700

21.A

277768900

23.A

524216193

2.A

580014567

13.A - 18.A

580034665

7.A

272211100

3.A

277769000

23.A

524216194

2.A

580014568

13.A

580035038

18.A - 19.A

272213200

2.A

524216195

2.A

580014683

13.A - 18.A

580035039

18.A - 19.A

2.A

277837600 449001013

23.A

272213300

11.A - 11.B

524216196

2.A

580014683

19.A

580035041

16.A

272213400

2.A

449001013

11.C

524216197

2.A

580014685

23.A

580035043

16.A

272213500

2.A

449001058

8.A

524216198

2.A

580014686

23.A

580035046

16.A

272213600

2.A

449001091

4.A

524216199

2.A

580014687

23.A

580035047

16.A

272219100

2.A

449001265

11.A - 11.B

524216200

2.A

580014688

23.A

580035048

16.A

272258900

17.A

449001265

11.C

524216201

2.A

580014689

23.A

580035052

18.A

272267500

23.A

449007008

11.A

524216202

2.A

580014880

2.A

580035055

11.A - 11.B

272267600

23.A

449013001

11.A - 11.B

524216203

2.A

580015059

13.A

580035055

11.C - 18.A

272330000

3.A

449013001

11.C

524216204

2.A

580015085

19.A

580035055

19.A

272337900

1.A

449015014

8.A - 11.C

524216205

2.A

580015205

3.A

580035056

18.A - 19.A

272338200

1.A

449015036

5.A

524216206

2.A

580015360

3.A

580035057

18.A

272342200

3.A

449015098

8.A

524216207

2.A

580015575

3.A - 4.A

580035081

18.A

272369100

3.A

449021001

8.A - 11.A

524216208

2.A

580015667

1.A - 3.A

580035248

18.A - 19.A

272373300

12.A

449021001

11.B - 11.C

524216209

2.A

580015669

3.A

580035249

18.A

272373600

4.A

449021003

22.A

524216210

2.A

580017836

17.A

580035250

17.A

272375100

12.A

449021006

5.A

524216190

2.A

580018467

4.A

580035251

17.A

272375400

12.A

449022016

11.A - 11.B

524216211

2.A

580019459

12.A

580035252

17.A

272375900

12.A

449022016

11.C

524216212

2.A

580019537

3.A - 4.A

580035253

17.A

272376000

12.A

449034001

11.A - 11.B

524216526

2.A

580019538

3.A - 4.A

580035255

17.A

272376100

12.A

449034001

11.C

524216766

2.A

580019665

17.A - 19.A

580035256

17.A

272376200

12.A

449034030

3.A

524236627

11.C

580022030

1.A

580035258

19.A

272380800

3.A - 6.A

449034050

6.A

524236628

11.C

580022041

8.A

580035260

19.A

272380900

6.A

449051014

7.A

580001470

6.A

580022049

12.A

580035297

10.A

272381000

6.A

502659901

8.A

580006788

1.A

580022050

18.A - 19.A

580035350

5.A

272381100

6.A

504229298

11.A - 11.B

580008442

10.A

580022051

19.A

580035355

16.A - 17.A

272386700 272388600

8.A

504229298

11.C

580011989

11.A - 11.B

580022747

5.A

580035356

16.A - 17.A

3.A

505972528

18.A

580011989

11.C

580023068

1.A - 5.A

580035377

9.A

505975518

5.A - 8.A

580011991

11.A - 11.B

580023582

12.A

580035383

9.A

272393000 7.A 3.A Da272393800 matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.: 272459800 3.A

272469400

3.A

D842X01501A 4.A

272471400

MP20L/22 - Pag:44

518818830 12.A 580011991 Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / 23.A Hasta la matr.: 580012962 520038827

11.C di / À 580024240 3.A Ad esclusione l'exclusion de Mit ausnahme With the exception of / Excepto: 11.A - 11.Bvon / 580024244 2.A

580035385 Compreso / Avec / Einschließlich9.A Including / Con: 580035638 16.A - 17.A

524139006

11.A - 11.B

580012962

11.C

580024261

3.A - 4.A

580035639

16.A - 17.A

524139006

11.C

580012967

2.A

580024661

22.A

580035640

16.A - 17.A

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

NUMERICAL INDEX INDICE NUMERICO Code

Sheet

Code

Sheet

580035641

16.A - 17.A

580041025

5.A

580035642

16.A - 17.A

580041287

1.A

580035643

16.A - 17.A

580041340

18.A

580035645

17.A

580051995

5.A

580035765

11.A - 11.B

580055434

11.C

580035765

11.C

580060389

11.C

580036012

13.A

580073656

3.B - 4.B

580036068

10.A

580074562

8.A

580036487

5.A

900005220

8.A

580036502

5.A

900014291

1.A

580036555

21.A

900014292

1.A

580037298

7.A

931014918

5.A

580037300

7.A

932107911

9.A

580037302

7.A

22.A

580037493

18.A

932200905 932200907

580037499

5.A

932200907

11.C

580037500

5.A

940004902

11.A - 11.B

580037509

7.A

940004902

11.C

580037612

6.A

950433904

7.A

580037613

6.A

015120100

5.A

580037615

6.A

015120400

6.A

580037617

6.A

580037618

6.A

580037639

6.A

580037672

6.A

580037727

5.A

580037728

5.A

580037729

5.A

580037730

5.A

580037734

5.A

580037736

5.A

580037748

5.A

580037749

12.A

580037750

12.A

580037751

12.A

580037752

12.A

580037758

7.A

580037761

7.A

580037762

7.A

580037763

7.A

580037837

7.A

580037870

12.A

580037973

8.A

580037979

8.A

580037982

8.A

580037983

8.A

580038001

8.A

580038005

8.A

580038036

8.A

580038082

13.A

580038175

11.A - 11.B

580038175

11.C

580038263

5.A

580038266

8.A

580038267

8.A

580038284

7.A

8.A Da580038285 matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.: 580038927 8.A 580040811

Code

MP20L MP22

Sheet

Code

Sheet

Code

Sheet

11.A - 11.B

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Mit ausnahme von / With the exception of / Excepto:

Compreso / Avec / Einschließlich Including / Con:

11.A - 11.B

D842X01501A 11.C

580040811

MP20L/22 - Pag:45

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

MP20L MP22

Part No: 524171927

(09-2006)

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

D842X01501A MP20L/22 - Pag:46

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Mit ausnahme von / With the exception of / Excepto:

Compreso / Avec / Einschließlich Including / Con:
