Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

Truck model / Carrello tipo / Chariot modele / Staplertyp / Tipo de carretilla MP20X

MP20X

Part No: 524159926 (09-2006)

Parts Manual Catalogo Parti Ricambi Manuel des Pièces de Rechange Ersatzteilkatalog Manual de Repuestos

MP20X

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Compreso / Avec / Einschließlich Mit ausnahme von / With the exception of / Excepto: Including / Con:

MP20X - Pag:1

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

MP20X

Specify the following information when ordering spare parts: Zum Bestellen von Ersatzteilen bitte folgende Angaben machen: - truck model; - Staplertyp; - truck serial number; - Seriennummer der Maschine; - table N°; - Tafel-Nr.; - part number of required component; - Best. Nr. des erforderlichen Teils; - quantity; - Erforderliche Stückzahl; - part description - Bezeichnung des erforderlichen Teils.

Per ordinare parti di ricambio specificare: - tipo della macchina; - matricola della macchina; - n° della tavola; - numero di codice del particolare richiesto; - quantità di particolari richiesti; - denominazione del particolare richiesto.

Para solicitar los repuestos especificar: - tipo de la máquina; - matrícula de la máquina; - n° de la máquina; - número de código de la pieza solicitada; - cantidad de piezas solicitadas; - denominación de la pieza solicitada.

Pour les commander les pièces détachées veuillez préciser: - type machine; - n° matricule; - n° plan; - n° code de la pièce; - nombre de pièces; - désignation de la pièce.

PART SHEET INDEX - INDICE DELLE TAVOLE - INDEX DES TABLES - TAFELVERZEICHNIS - INDICE DE TABLAS

PAGE NO.

COVERS / CARTER / COUVERCLE / DECKEL / TAPAS (SHEET 1.A) ..................................................................................................

4-5

COVERS / CARTER / COUVERCLE / DECKEL / TAPAS (SHEET 1.B) ..................................................................................................

6-7

ADHESIVE LABELS / TARGHETTE ADESIVE / AUTOCOLLANTS DE SEGNALISATION / ABZ.-BILD / ADESIVOS DE AVISO (SHEET 2.A) ..............................................................................................................................................................................................

8-9

FRAME BATTERY VERTICAL REMOVAL / TELAIO BATTERIA ESTRAZIONE VERTICALE / CHASSIS BATTERIE VERTICAL EXTRACTION / BATTERIEWECHSEL KONVETIONELLE BATTERIE ENDHAME / BASTIDOR BATERIA EXTRACCION VERTICAL (SHEET 3.A) .............................................................................................................................................................................................

10-11

FRAME BATTERY LATERAL REMOVAL / TELAIO BATTERIA ESTRAZIONE LATERALE / CHASSIS BATTERIE LATERAL EXTRACTION / BATTERIEWECHSEL SEITLICHER / BASTIDOR BATERIA EXTRACCION LATERAL (SHEET 4.A) .......................... 12-15 SUPPORTS AND DRIVE UNIT SUSPENSION SYSTEM / SUPPORTI E MOLLEGGIO RIDUTTORE / SUPPORTS ET GROUPE SUSPENSION DU MOTO-REDUCTEUR / LAGERN UND CEFEDERTE EINRICHTUNG DER ANTRIEBS EINHEIT / SOPORTES Y GRUP SUSPENSION DEL MOTO-REDUCTOR (SHEET 5.A) ................................................................................................................. 16-17 SUPPORTS AND CASTER WHEELS / SUPPORTI E RUOTE PIROETTANTI / SUPPORTS ET ATTELAGE / LAGERN UND RÄDER / SOPORTE Y RUEDAS (SHEET 6.A-6.B)..................................................................................................................................................

18-21

LOAD WHEELS / RUOTE DI CARICO / ATTELAGES / RÄDER / RUEDAS (SHEET 7.A) ....................................................................... 22-23 LOAD WHEELS / RUOTE DI CARICO / ATTELAGES / RÄDER / RUEDAS (SHEET 7.B) ....................................................................... 24-25 TRACTION UNIT / GRUPPO TRAZIONE / GROUPE DE TRACTION / ZUGAGGREGAT / GRUPO DE TRACCION (SHEET 8.A)......... 26-27 Ad esclusione di / À l'exclusion de DE TRACCION TRACTION / MOTORE TRAZIONE / MOTEUR TRACTION / ZUGMOTOR / MOTORE (SHEET 28-29 Compreso / Avec /9.B)............

Einschließlich Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Da matr. / Du matr.MOTOR / Ab. seriennummer From serial N° / Desde la matr.:

Until serial N° / Hasta la matr.:

Mit ausnahme von / With the exception of / Excepto: Including / Con:

TRACTION MOTOR / MOTORE TRAZIONE / MOTEUR TRACTION / ZUGMOTOR / MOTORE DE TRACCION (SHEET 9.C)............ 30-31 MP20X - Pag:2

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

MP20X

PART SHEET INDEX - INDICE DELLE TAVOLE - INDEX DES TABLES - TAFELVERZEICHNIS - INDICE DE TABLAS

PAGE NO.

MAGNETIC BRAKE / FRENO ELETTROMAGNETICO / FREIN ELETTROMAGN. / ELEKT ROMAGN. BREMSE / FRENO ELECTROM. (SHEET 10.A) ......................................................................................................................................................................

32

MAGNETIC BRAKE / FRENO ELETTROMAGNETICO / FREIN ELETTROMAGN. / ELEKT ROMAGN. BREMSE / FRENO ELECTROM. (SHEET 10.B) ......................................................................................................................................................................

33

DRAWBAR CONTROL BOX / TIMONE SCATOLA COMANDI / BARRE BOITE DE COMMANDE / DEICHSEL STEUERUNGSBUCHSE (SHEET 11.A) ................................................................................................................................................... 34-35 DRAWBAR CONTROL BOX / TIMONE SCATOLA COMANDI / BARRE BOITE DE COMMANDE / DEICHSEL STEUERUNGSBUCHSE (SHEET 11.B) ................................................................................................................................................... 36-37 DRAWBAR CONTROL BOX / TIMONE SCATOLA COMANDI / BARRE BOITE DE COMMANDE / DEICHSEL STEUERUNGSBUCHSE (SHEET 11.C) ................................................................................................................................................... 38-39 DISTRIBUTOR / CENTRALINA IDRAULICA / DISTRIBUTEUR / STEUERUNG / DISTRIBUIDOR (SHEET 12.A) .................................. 40-41 HYDRAULIC SYSTEM / IMPIANTO IDRAULICO / INSTALLATION HYDRAULIQUE / HYDRAULIKANLAGE / INSTALLACION HIDRAULICA (SHEET 13.B) .................................................................................................................................................................... 42-43 WIRING DIAGRAM / SCHEMA COLLEGAMENTI CAVI POTENZA / DIAGRAMMA LIAISON CABLE ELECTRIQUE / ELEKTRTSCHEANLAGEPLAN / ESQUEMA CONEXION CABLE POTENCIA (SHEET 14.B)..................................................................

44

SHEATH DIAGRAM / SCHEMA COLLEGAMENTI GUAINE / DIAGRAMME LIAISON GAINES / MONTELANLAGEPLAN / ESQUEMA CONEXION VAINA (SHEET 15.A).............................................................................................................................................................

45

ELECTRICAL DIAGRAM / SCHEMA ELETTRICO / SCHEMA ELECTRIQUE / SCHALTPLAN / ESQUEMA ELÉCTRICO (SHEET16.A)...............................................................................................................................................................................................

46

CONSOLE ADAPTER / ADATTATORE PER CONSOLLE / ADAPTATEUR POUR CONSOLE / ADAPTER FÜR KONSOLLE / ADAPTADOR POR CONSOLA (SHEET 17.A) ..........................................................................................................................................

48

CONSOLE ADAPTER / ADATTATORE PER CONSOLLE / ADAPTATEUR POUR CONSOLE / ADAPTER FÜR KONSOLLE / ADAPTADOR POR CONSOLA (SHEET 17.B) ..........................................................................................................................................

49

CONNECTORS, CONTACTS, TOOLS / CONTATTI, CONNETTORI, UTENSILI / CONNECTEURS, CONTACTS, OUTILS / KONNEKTORS, KONTAKTS, WERKZEUG / CONTACTO, CONECTOR, UTENSILIO (SHEET 18.A) ................................................... 50-51 ELECTRIC HORN / CLACSON MAGGIORATO / KLAXON MAJORE / VERSTAERKTE HUPE / CLAXON AUMENTADO (SHEET 19.A).............................................................................................................................................................................................

52

HYDRAULIC DIAGRAM / SCHEMA IDRAULICO / SCHEMA HYDRAULIQUE / HYDRAULIKPLAN / ESQUEMA HIDRAULICO (SHEET 20.A)............................................................................................................................................................................................

53

NUMERICAL INDEX / INDICE NUMERICO / INDEX GENERAL / ALGEMEINER / INDICE GENERAL........................................

Ad esclusioneINDEX di / À l'exclusion de Compreso / Avec / Einschließlich Fino a matr. /Jusqu' matr. / Bis zur serien-Nr.

54-55

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

Until serial N° / Hasta la matr.:

Mit ausnahme von / With the exception of / Excepto: Including / Con:

MP20X - Pag:3

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

SHEET 1.A COVERS CARTER COUVERCLE DECKEL TAPAS

MP20X

1 2

7

3 4 5

6 01600131

5

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

B843X02152X MP20X - Pag:4

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

B843X03189A

Ad esclusione di / À l'exclusion de Compreso / Avec / Einschließlich Mit ausnahme von / With the exception of / Excepto: Including / Con:

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

SHEET 1.A COVERS CARTER COUVERCLE DECKEL TAPAS

REF

PART N°

1 2 3 4 5 6 7

449007013 272470400 272033100 580015427 272304100 272378500 580016869

Qt. DESCRIPTION 6 1 2 1 4 1 1

Screw s Hinge Screw s Instrumental panel Screw s Cov er Battery cov er

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

B843X02152X

MP20X

DESCRIZIONE

DESIGNATION

BENENNUNG

DENOMINACIONES

Vite Cerniera Vite Cruscotto Vite Carter Coperchio batteria

Vis Charniere Vis Tableau de bord Vis Couv ercle Couv ercle batterie

Schrauben Scharnier Schrauben Instrumentenbret Schrauben Deckel Batterie deckel

Tornillo Charnela Tornillo Tablero instrum.

Tornillo Tapa Cubierta bateria

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Compreso / Avec / Einschließlich Mit ausnahme von / With the exception of / Excepto: Including / Con:

B843X03189A MP20X - Pag:5

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

SHEET 1.B COVERS CARTER COUVERCLE DECKEL TAPAS

MP20X

1

2

7

3 4 5

6

3

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

B843X03190A MP20X - Pag:6

01600155

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Compreso / Avec / Einschließlich Mit ausnahme von / With the exception of / Excepto: Including / Con:

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

SHEET 1.B COVERS CARTER COUVERCLE DECKEL TAPAS

REF PART N°

Qt. DESCRIPTION

MP20X

DESCRIZIONE

DESIGNATION

BENENNUNG

DENOMINACIONES

1

449007013

6

Screws

Vite

Vis

Schrauben

Tornillo

2

272470400

1

Hinge

Cerniera

Charniere

Scharnier

Charnela

3

900014292

4

Screws

Vite

Vis

Schrauben

Tornillo

4

580015427

1

Instrumental panel

Cruscotto

Tableau de bord

Instrumentenbret

Tablero instrum.

5

580032375

2

Screws

Vite

Vis

Schrauben

Tornillo

6

272378500

1

Cover

Carter

Couvercle

Deckel

Tapa

7

580016869

1

Battery cover

Coperchio batteria

Couvercle batterie

Batterie deckel

Cubierta bateria

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Compreso / Avec / Einschließlich Mit ausnahme von / With the exception of / Excepto: Including / Con:

B843X03190A MP20X - Pag:7

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

SHEET 2.A ADESIVE LABELS TARGHETTE ADESIVE AUTOCOLLANTS DE SAGNALISATION ABZ.BILD ADESIVOS DE AVISO

2

MP20X

3

1 13

4 01600063

5

6 7 9 8

14 10 11

12

01600132

10 Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

B843X02152X MP20X - Pag:8

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Compreso / Avec / Einschließlich Mit ausnahme von / With the exception of / Excepto: Including / Con:

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

SHEET 2.A ADESIVE LABELS TARGHETTE ADESIVE AUTOCOLLANTS DE SAGNALISATION ABZ.BILD ADESIVOS DE AVISO

MP20X

REF

PART N°

Qt. DESCRIPTION

DESCRIZIONE

DESIGNATION

BENENNUNG

DENOMINACIONES

1

580012968

1 Adhesive label

Adesivo

Autocollants

Abz-bild

Adesivos

2

524139322

1 Adhesive label

Adesivo

Autocollants

Abz-bild

Adesivos

3

580012967

1 Adhesive label

Adesivo

Autocollants

Abz-bild

Adesivos

4

272213500

2 Adhesive label

Adesivo

Autocollants

Abz-bild

Adesivos

5

272213300

2 Adhesive label

Adesivo

Autocollants

Abz-bild

Adesivos

6

272213400

2 Adhesive label

Adesivo

Autocollants

Abz-bild

Adesivos

7

272219100

2 Adhesive label

Adesivo

Autocollants

Abz-bild

Adesivos

8

580014880

1 Adhesive label -30°C

Adesivo -30°C

Autocollants -30°C

Abz-bild -30°C

Adesivos -30°C

9

272213600

1 Adhesive label

Adesivo

Autocollants

Abz-bild

Adesivos

10

272213200

2 Adhesive label

Adesivo

Autocollants

Abz-bild

Adesivos

11

580014086

1 Adhesive label

Adesivo

Autocollants

Abz-bild

Adesivos

12

272472800

13

524216189

1 Adhesive label 1 Warranty label ENGLISH

Adesivo Adesivo garanzia INGLESE

Autocollants Autocollant garantie ANGLAIS

Abz-bild Wartungs aufkleber ENGLISCH

Adesivos Adesivo de garantia INGLES

13

524216191

1 Warranty label BRAZILIAN 1 Warranty label CZECH

Adesivo garanzia BRASILIANO

Autocollant garantie BRESILIEN

Wartungs aufkleber BRASILIANISCH

Adesivo de garantia BRASILEÑO

Adesivo garanzia CECO

Autocollant garantie TCHEQUE

Wartungs aufkleber TSCHECHISCH

Adesivo de garantia CHECO

1 Warranty label DANISCH 1 Warranty label DUTCH

Adesivo garanzia DANESE

Autocollant garantie DANOIS

Wartungs aufkleber DÄNISCHE

Adesivo de garantia DANES

Adesivo garanzia OLANDESE

Autocollant garantie HOLLANDAIS

Wartungs aufkleber HOLLÄNDISCH

Adesivo de garantia HOLANDES

1 Warranty label ESTONIAN 1 Warranty label FINNISH

Adesivo garanzia ESTONE

Autocollant garantie ESTONIEN

Wartungs aufkleber ESTNISCH

Adesivo de garantia ESTONIO

Adesivo garanzia FINLANDESE

Autocollant garantie FINLANDAIS

Wartungs aufkleber FINNISCH

Adesivo de garantia FINLANDES

1 Warranty label FRENCH 1 Warranty label GERMAN

Adesivo garanzia FRANCESE

Autocollant garantie FRANÇAIS

Wartungs aufkleber FRANZÖSISCH

Adesivo de garantia FRANCES

Adesivo garanzia TEDESCO

Autocollant garantie ALLEMAND

Wartungs aufkleber DEUTSCH

Adesivo de garantia ALEMAN

1 Warranty label GREEK 1 Warranty label HUNGARIAN

Adesivo garanzia GRECO

Autocollant garantie GREC

Wartungs aufkleber GRIECHISCH

Adesivo de garantia GRIEGO

Adesivo garanzia UNGHERESE

Autocollant garantie HONGROIS

Wartungs aufkleber UNGARISCHE

Adesivo de garantia HUNGARO

1 Warranty label ICELANDIC 1 Warranty label ITALIAN

Adesivo garanzia ISLANDESE

Autocollant garantie ISLANDAIS

Wartungs aufkleber ISLÄNDISCH

Adesivo de garantia ISLANDES

Adesivo garanzia ITALIANO

Autocollant garantie ITALIEN

Wartungs aufkleber ITALIENISCH

Adesivo de garantia ITALIANO

1 Warranty label LATVIAN 1 Warranty label LITHUANIAN

Adesivo garanzia LETTONE

Autocollant garantie LETTONE

Wartungs aufkleber LETTISCH

Adesivo de garantia LATVIO

Adesivo garanzia LITUANO

Autocollant garantie LITHUANIEN

Wartungs aufkleber LITAUISCH

Adesivo de garantia LITUANO

1 Warranty label NORWEGIAN 1 Warranty label POLISH

Adesivo garanzia NORVEGESE

Autocollant garantie NORVEGIEN

Wartungs aufkleber NORWEGISCH

Adesivo de garantia NORUEGO

Adesivo garanzia POLACCO

Autocollant garantie POLONAIS

Wartungs aufkleber POLNISCH

Adesivo de garantia POLACO

1 Warranty label PORTUGUESE 1 Warranty label ROMANIAN

Adesivo garanzia PORTOGHESE

Autocollant garantie PORTUGAIS

Wartungs aufkleber PORTUGIESISCH

Adesivo de garantia PORTUGUES

Adesivo garanzia RUMENO

Autocollant garantie ROMENO

Wartungs aufkleber RUMÄNISCH

Adesivo de garantia RUMANO

1 Warranty label RUSSIAN 1 Warranty label SLOVAKIAN

Adesivo garanzia RUSSO

Autocollant garantie RUSSE

Wartungs aufkleber RUSSISCH

Adesivo de garantia RUSO

Adesivo garanzia SLOVACCO

Autocollant garantie SLOVAQUE

Wartungs aufkleber SLOWAKISCH

Adesivo de garantia SLOVACO

1 Warranty label SLOVENIAN 1 Warranty label SPANISH

Adesivo garanzia SLOVENO

Autocollant garantie SLOVENE

Wartungs aufkleber SLOWENISCH

Adesivo de garantia ESLOVENO

Adesivo garanzia SPAGNOLO

Autocollant garantie ESPAGNOL

Wartungs aufkleber SPANISCH

Adesivo de garantia ESPAÑOL

Adesivo garanzia SVEDESE

Autocollant garantie SUEDOIS

Wartungs aufkleber SCHWEDISCH

Adesivo de garantia SUECO

Adesivo garanzia TURCO

Autocollant garantie TURC

Wartungs aufkleber TÜRKISCH

Adesivo de garantia TURCO

Adesivo garanzia CROATO

Autocollant garantie CROATE

Wartungs aufkleber KROATISCH

Adesivo de garantia CROATO

Adesivo

Autocollants

Abz-bild

Adesivos

13

524216192

13

524216193

13

524216194

13

524216195

13

524216196

13

524216197

13

524216198

13

524216199

13

524216200

13

524216201

13

524216202

13

524216203

13

524216204

13

524216205

13

524216206

13

524216207

13

524216208

13

524216209

13

524216210

13

524216190

13

524216211

13

524216212

13

524216526

13

524216766

1 Warranty label SWEDISH 1 Warranty label TURKISH 1 Warranty label CROATIAN

14

502157201

1 Adhesive label

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Compreso / Avec / Einschließlich Mit ausnahme von / With the exception of / Excepto: Including / Con:

B843X02152X MP20X - Pag:9

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

SHEET 3.A FRAME BATTERY VERTICAL REMOVAL TELAIO BATTERIA ESTRAZIONE VERTICALE CHASSIS BATTERIE VERTICAL EXTRACTION BATTERIEWECHSEL KONVETIONELLE BATTERIE ENDNHAME BASTIDOR BATERIA EXTRACCION VERTICAL

3 4

5

MP20X

6

7 8

1

9

10 11

2 12 14

13

15 16

11

19 19 21

27

8

17 20

21

18 26 25

8 11 22 8 24

23 01600138

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

B843X02152X MP20X - Pag:10

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Compreso / Avec / Einschließlich Mit ausnahme von / With the exception of / Excepto: Including / Con:

SHEET 3.A FRAME BATTERY VERTICAL REMOVAL TELAIO BATTERIA ESTRAZIONE VERTICALE CHASSIS BATTERIE VERTICAL EXTRACTION BATTERIEWECHSEL KONVETIONELLE BATTERIE ENDNHAME BASTIDOR BATERIA EXTRACCION VERTICAL

Qt. DESCRIPTION

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

MP20X

REF

PART N°

DESCRIZIONE

DESIGNATION

BENENNUNG

DENOMINACIONES

1

504235265

1

Screw

Vite

Vis

Schraube

Tornillo

2

272165200

1

Pin

Perno

Goujon

Bolzen

Eje

3

580015667

2

Nut

Dado in gabbia

Ecrou

Mutter

Tuerca

4

272369100

2

Battery stop

Fermo batteria

Fix ation batterie

Batteriestillstand

Sujetador bateria

5

272211100

2

Washer

Rondella

Rondelle

Scheibe

Arandela

6

580015669

2

Screw

Vite

Vis

Schraube

Tornillo

7

272019100

4

Bushing

Boccola

Douille

Buchse

Casquillo

8

272008800

6

Grease fitting

Ingrassatore diritto

Graisseur

Schmiernippel

Engrasador

9

580015360

2

Fork

Forcella

Fourche

Gabel

Horquilla

10

272050200

2

Pin

Perno

Goujon

Bolzen

Eje

11

449034030

5

Elastic pin

Spina elastica

Goupille

Stift

Pasador

12

272380800

2

Pin

Perno

Goujon

Bolzen

Eje

13

272021800

4

Bushing

Boccola

Douille

Buchse

Casquillo

14

272129700

2

End tie rod

Estremità tirante

Ex tremité tir.

Stangenende

Ex tremo barra

15

272105800

2

Nut

Dado

Ecrou

Mutter

Tuerca

16

580015671

2

Pin (Battery 300Ah)

Perno (Batteria 300Ah)

Goujon (Batterie 300Ah)

Bolzen (Batterie 300Ah)

Eje (Bateria 300Ah)

16

580015576

2

Pin (Battery 400Ah)

Perno (Batteria 400Ah)

Goujon (Batterie 400Ah)

Bolzen (Batterie 400Ah)

Eje (Bateria 400Ah)

17

580015674

2

Rod (L=980)

Tirante completo (L=980)

Tirant (L=980)

Stange (L=980)

Varilla (L=980)

17

580015577

2

Rod (L=1163)

Tirante completo (L=1163) Tirant (L=1163)

Stange (L=1163)

Varilla (L=1163)

18

272030600

2

Pin

Perno

Goujon

Bolzen

Eje

19

272015000

4

Bushing

Boccola

Douille

Buchse

Casquillo

20

449034050

4

Pin

Spina elastica

Goupille

Stift

Pasador

21

272017500

3

Grease fitting 90°

Ingrassatore a 90°

Graisseur 90°

Schmiernippel 90°

Engrasador 90°

22

272469300

2

Screw

Vite

Vis

Schraube

Tornillo

23

580019537

1

Pin (Largh.520)

Perno (Largh.520)

Goujon

Bolzen

Eje

23

580015575

1

Pin (Largh.560)

Perno (Largh.560)

Goujon

Bolzen

Eje

23

580019538

1

Pin (Largh.650)

Perno (Largh.650)

Goujon

Bolzen

Eje

24

272095400

2

Bushing

Boccola

Douille

Buchse

Casquillo

25

580015574

2

Pin

Perno

Goujon

Bolzen

Eje

26

272074600

2

Bushing

Boccola

Douille

Buchse

Casquillo

27

580015205

1

Lev er (Largh. 520)

Lev a (Largh. 520)

Lev ier (520)

Hebel (520)

Palanca (520)

27

272151300

1

Lev er (Largh. 560)

Lev a (Largh. 560)

Lev ier (560)

Hebel (560)

Palanca (560)

27

272151200

1

Lev er (Largh. 650)

Lev a (Largh. 650)

Lev ier (650)

Hebel (650)

Palanca (650)

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Compreso / Avec / Einschließlich Mit ausnahme von / With the exception of / Excepto: Including / Con:

B843X02152X MP20X - Pag:11

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

SHEET 4.A FRAME BATTERY LATERAL REMOVAL TELAIO BATTERIA ESTRAZIONE LATERALE CHASSIS BATTERIE LATERAL EXTRACTION BATTERIEWECHSEL SEITLICHER BASTIDOR BATERIA EXTRACCION LATERAL

MP20X

4 5

3

6

2 1

7

9 8

11

16

10

14 15

46

13

12 45

21 18 19

17

28 29

43

13 34 36 35

43 44 36

41 42 40

39

38 20 18

22

27 26

31 30

33 12 32

20

23 20 24 18 25

47

37

48 49

50 51 52

18

53

01600136

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

B843X02152X MP20X - Pag:12

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Compreso / Avec / Einschließlich Mit ausnahme von / With the exception of / Excepto: Including / Con:

SHEET 4.A FRAME BATTERY LATERAL REMOVAL TELAIO BATTERIA ESTRAZIONE LATERALE CHASSIS BATTERIE LATERAL EXTRACTION BATTERIEWECHSEL SEITLICHER BASTIDOR BATERIA EXTRACCION LATERAL REF

PART N°

1 2 3 4 5 6 7 8 9 10 11 12 13 14 14 15 16 17 18 19 20 21 22 22 23 24 25 26 27 28 29 30 31 31 32 32 33 34 35 36 37 38 38 38 39 40 41 42 43

580015676 580018472 580018473 580018471 580018474 580018470 272470200 580015667 272369100 272211100 580015669 015918400 272468800 580015678 580015680 272387700 580015076 272019100 272008800 272050200 449034030 272471100 524140546 524140545 449015135 272468300 580013298 272021800 272380800 580015360 272129700 272105800 580015671 580015576 580015674 580015577 272465000 272469200 449034050 272017500 272030600 580019537 580015575 580019538 272095400 272469300 580015574 272074600 272015000

Qt. DESCRIPTION 1 1 2 1 1 1 1 2 2 2 2 9 9 4 4 8 4 4 6 2 5 1 1 1 2 2 2 4 2 2 2 2 2 2 2 2 1 1 4 3 2 1 1 1 2 2 2 2 4

Nut Screw Washer Spring Nut Lev er Vibrat dammping Nut Battery stop Washer Screw Snap ring Washer Pin (Battery 300Ah) Pin (Battery 400Ah) Bearing Roller Bushing Grease fitting Pin Elastic pin Key Lid (Battery 300Ah) Lid (Battery 400Ah) Lock nut Washer Spring Bushing Pin Fork End tie rod Nut Pin (Battery 300Ah) Pin (Battery 400Ah) Rod (L=980) Rod (L=1163) Battery stop Pin Pin Grease fitting 90° Pin Pin (520) Pin (560) Pin (650) Bushing Screw Pin Bushing Bushing

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

MP20X

DESCRIZIONE

DESIGNATION

BENENNUNG

DENOMINACIONES

Dado basso Vite Rondella Molla Dado Lev a Antiv ibrante Dado in gabbia Fermo batteria Rondella Vite Anello seeger Rondella Perno (Batteria 300Ah) Perno (Batteria 400Ah) Cuscinetto Rullo Boccola Ingrassatore diritto Perno Spina elastica Chiav etta Sportello (Batteria 300Ah) Sportello (Batteria 400Ah) Dado autobloccante Rondella Tampone Boccola Perno Forcella Estremità tirante Dado Perno (Batteria 300Ah) Perno (Batteria 400Ah) Tirante completo (L=980) Tirante completo (L=1163) Fermo batteria Perno Spina Ingrassatore a 90° Perno Perno (Largh.520) Perno (Largh.560) Perno (Largh.650) Boccola Vite Perno Boccola Boccola

Ecrou Vis Rondelle Ressort Ecrou Lev ier Antiv ibrant Ecrou Fix ation batterie Rondelle Vis Bague Rondelle Goujon (Batterie 300Ah) Goujon (Batterie 400Ah) Roulement Tambour Douille Graisseur Goujon Goupille Clef Volet (Batterie 300Ah) Volet (Batterie 400Ah) Ecrou Rondelle Ressort Douille Goujon Fourche Ex tremité tir.

Ecrou Goujon (Batterie 300Ah) Goujon (Batterie 400Ah) Tirant (L=980) Tirant (L=1163) Fix ation batterie Goujon Goupille Graisseur 90° Goujon Goujon Goujon Goujon Douille Vis Goujon Douille Douille

Mutter Schraube Scheibe Feder Mutter Hebel Schw ingungsdamp Mutter Batteriestillstand Scheibe Schraube Ring Scheibe Bolzen (Batterie 300Ah) Bolzen (Batterie 400Ah) Lager Walze Buchse Schmiernippel Bolzen Stift Schlüssel Deckel (Batterie 300Ah) Deckel (Batterie 400Ah) Mutter Scheibe Feder Buchse Bolzen Gabel Stangenende Mutter Bolzen (Batterie 300Ah) Bolzen (Batterie 400Ah) Stange (L=980) Stange (L=1163) Batteriestillstand Bolzen Stift Schmiernippel 90° Bolzen Bolzen Bolzen Bolzen Buchse Schraube Bolzen Buchse Buchse

Tuerca Tornillo Arandela Resorte Tuerca Palanca Antiv ibrador Tuerca Sujetador bateria Arandela Tornillo Anillo Arandela Rodillo (Bateria 300Ah) Rodillo (Bateria 400Ah) Rodamiento Rodillo Casquillo Engrasador Eje Pasador Llav e Tapa (Bateria 300Ah) Tapa (Bateria 400Ah) Tuerca Arandela Resorte Casquillo Eje Horquilla Ex tremo barra Tuerca Eje (Bateria 300Ah) Eje (Bateria 400Ah) Varilla (L=980) Varilla (L=1163) Sujetador bateria Eje Pasador Engrasador 90° Eje Eje Eje Eje Casquillo Tornillo Eje Casquillo Casquillo

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Compreso / Avec / Einschließlich Mit ausnahme von / With the exception of / Excepto: Including / Con:

B843X02152X MP20X - Pag:13

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

SHEET 4.A FRAME BATTERY LATERAL REMOVAL TELAIO BATTERIA ESTRAZIONE LATERALE CHASSIS BATTERIE LATERAL EXTRACTION BATTERIEWECHSEL SEITLICHER BASTIDOR BATERIA EXTRACCION LATERAL

MP20X

4 5

3

6

2 1

7

9 8

11

16

10

14 15 13

12

46 45

21 18 19

17

28 29

43 43 44

36 36

41 42 40

13 34 35

39

38 18 35 18

22

27 26

31 30

33 12 32

20

23 20 24 18 25

47

37

48 49

50 51 52

53

01600136

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

B843X02152X MP20X - Pag:14

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Compreso / Avec / Einschließlich Mit ausnahme von / With the exception of / Excepto: Including / Con:

SHEET 4.A FRAME BATTERY LATERAL REMOVAL TELAIO BATTERIA ESTRAZIONE LATERALE CHASSIS BATTERIE LATERAL EXTRACTION BATTERIEWECHSEL SEITLICHER BASTIDOR BATERIA EXTRACCION LATERAL

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

MP20X

REF

PART N°

Qt. DESCRIPTION

DESCRIZIONE

DESIGNATION

BENENNUNG

DENOMINACIONES

44 44 44 45 46 47 48 49 50 51 52 53

580015205 272151300 272151200 272165200 504235265 272471400 272373600 272373700 277033300 449001091 273070600 272373800

1 1 1 1 1 1 4 4 16 16 8 1

Lev a (Largh. 520) Lev a (Largh. 560) Lev a (Largh. 650) Perno Vite Fermo batteria Dado esagonale Vite filettata Supporto Vite filettata Rullo Rulliera completa

Lev ier (520) Lev ier (560) Lev ier (650) Goujon Vis Fix ation batterie Ecrou Vis Support Vis Tambour Transporteur Ö roul.

Hebel (520) Hebel (560) Hebel (650) Bolzen Schraube Batteriestillstand Mutter Schraube Lager Schraube Walze Rollbahn

Palanca (520) Palanca (560) Palanca (650) Eje Tornillo Sujetador bateria Tuerca Tornillo Soporte Tornillo Rodillo Transport. De rodil.

Lev er (520) Lev er (560) Lev er (650) Pin Screw Battery stop Nut Screw Roller support Screw Roller Roller truck

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Compreso / Avec / Einschließlich Mit ausnahme von / With the exception of / Excepto: Including / Con:

B843X02152X MP20X - Pag:15

SHEET 5.A SUPPORTS AND DRIVE UNIT SUSPENSION SYSTEM SUPPORTI E MOLLEGGIO RIDUTTORE SUPPORTS ET GROUPE SUSPENSION DU MOTO-REDUCTEUR LAGERN UND CEFEDERTE EINRICHTUNG DER ANTRIEBS EINHEIT SOPORTES Y GRUP SUSPENSION DEL MOTO-REDUCTOR

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

MP20X

53 1

3

2

4

5

8

3

6

9

7 10

SHEET 17.B

SHEET 15.A

11

12

13

14

SHEET 15.A 15 17

34

33

30 31 12 16

40

39

22

21 23

18 19

32

24

35 45

43 46

25 28

20 27 26 7

47

42

48

49 50 SHEET 15.A

51 Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

B843X02152X MP20X - Pag:16

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

38 37

35 52 41

44 43

29

36

35

26

Ad esclusione di / À l'exclusion de Compreso / Avec / Einschließlich Mit ausnahme von / With the exception of / Excepto: Including / Con:

SHEET 5.A SUPPORTS AND DRIVE UNIT SUSPENSION SYSTEM SUPPORTI E MOLLEGGIO RIDUTTORE SUPPORTS ET GROUPE SUSPENSION DU MOTO-REDUCTEUR LAGERN UND CEFEDERTE EINRICHTUNG DER ANTRIEBS EINHEIT SOPORTES Y GRUP SUSPENSION DEL MOTO-REDUCTOR Qt. DESCRIPTION

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

MP20X

REF

PART N°

DESCRIZIONE

DESIGNATION

BENENNUNG

1

272502800

1

Left guard

Protezione sinistra

Protection gauche

Links schutz

DENOMINACIONES Defensa izquierda

2

272059600

2

Nut

Dado autobloccante

Ecrou

Mutter

Tuerca

3

272046700

2

Bushing

Boccola

Douille

Buchse

Casqulillo

4

272418600

1

Pin

Perno

Goujon

Bolzen

Eje

5

272418300

1

Guards

Protezioni

Protection

Schutz

Defensa

6

272328600

1

Spring

Tampone

Ressort

7

272330200

2

Sensor clamp

Brida per sensore

Bride pour interrupteur

Feder Bügel schalter

Brida por interruptor

8

580015670

1

Support

Supporto

Support

Lager

Soporte

9

272502600

1

Shock absorber

Ammortizzatore

Amortisseur

Stossdaempfer

Amortiguardor

10

272502700

1

Right guard

Protezione destra

Protection droite

Recht shutz

Defensa derecia

11

580015683

5

Cables support

Supporto cavi

Support càble

Lager kabel

Soporte cable

Resorte

12

272347600

2

Plate

Piastrino

Plaquette

Plattchen

Placa

13

524140500

1

Frame rear

Telaio post.

Chassis

Rahmen

Bastidor

14

272033100

3

Screw

Vite

Vis

Schraube

Tornillo

15

272392500

1

Rubber

Gomma per pedana

Caoutchout

Gummi

Goma

16

580015420

1

Support

Supporto pedana

Support

Lager

Soporte

17

272081200

2

Spring

Tampone

Ressort

Feder

Resorte

18

580027678

2

Screw

Vite

Vis

Schraube

Arandela

19

900005220

4

Screw

Vite

Vis

Schraube

Arandela

20

272036200

2

Bushing

Boccola

Douille

Buchse

Casqulillo

21

272469800

1

Plate

Piatto

Plaque

Teller

Plato

22

449015135

1

Nut

Dado autobloccante

Ecrou

Mutter

Tuerca

23

272074700

2

Bushing

Boccola

Douille

Buchse

Casqulillo

24

272022700

1

Screw

Vite

Vis

Schraube

Arandela

25

272066900

1

Shock absorber

Ammortizzatore

Amortisseur

Stossdaempfer

Amortiguardor

26

272330000

4

Screw

Vite filettata

Vis

Schraube

Tornillo

27

272094400

1

Plug

Spina

Bonde

Stecker

Enchufe

28

272101100

2

Pin

Perno

Goujon

Bolzen

Eje

28

272473100

2

Pin -30° C

Perno -30° C

Goujon -30°C

Bolzen -30° C

Eje -30°C

29

272184300

1

Footboard

Pedana

Plancher

Trittblech

Estribo

30

272064200

2

Support

Supporto molla

Support

Lager

Soporte

31

272129500

2

Spring

Molla

Ressort

Feder

Resorte

32

272133600

2

Support

Supporto molla

Support

Lager

Soporte

33

272418800

1

Upper lever

Leva superiore

Levier

Hebel

Palanca

34

272008800

14 Grease fitting

Ingrassatore

Graisseur

Schmiernippel

Engrasador

35

272046300

8

Bushing

Boccola

Douille

Buchse

Casquillo

36

580015426

1

Pin

Perno

Goujon

Bolzen

Eje

37

580015425

2

Pin

Perno

Goujon

Bolzen

Eje

38

272469300

3

Screw

Vite filettata

Vis

Schraube

Tornillo

39

580015423

1

Support

Supporto

Support

Lager

Soporte

40

580017060

6

Screw

Vite filettata

Vis

Schraube

Tornillo

41

272097000

2

Screw

Vite filettata

Vis

Schraube

Tornillo

42

272396200

2

Lower lever

Leva inferiore

Levier

Hebel

Palanca

43

272062100

4

Bushing

Boccola

Douille

Buchse

Casquillo

44

272150700

1

Traction unit support

Supporto G.T.

Support groupe de traction

Zugaggregat lager

Soporte grupo de traccion

45

272064900

2

Washer

Rondella

Rondelle

Scheibe

Arandela

46

272466600

2

Screw

Vite filettata

Vis

Schraube

Tornillo

47

580015424

1

Plate

Piastrino

Plaquette

Plattchen

Placa

48

272185100

1

Plate

Piastrino

Plaquette

Plattchen

Placa

49

580013990

2

Screw

Vite filettata

Vis

Schraube

Tornillo

50

272466100

4

Screw

Vite filettata

Vis

Schraube

Tornillo

51

272177500

1

Plate

Piastrina

Plaquette

Plaettchen

Placa

52

272125300

2

Bushing

Boccola

Douille

Buchse

Casqulillo

53

580023593

2

Screw

Vite filettata

Vis

Schraube

Tornillo

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Compreso / Avec / Einschließlich Mit ausnahme von / With the exception of / Excepto: Including / Con:

B843X02152X MP20X - Pag:17

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

SHEET 6.A SUPPORTS AND CASTER WHEELS SUPPORTI E RUOTE PIROETTANTI SUPPORTS ET ATTELAGE LAGERN UND RÄDER SOPORTES Y RUEDAS

MP20X

14

1

2

3

4 8

12

6

9

13

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

B843X02152X MP20X - Pag:18

11

10

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

5

9

8

7

Ad esclusione di / À l'exclusion de Compreso / Avec / Einschließlich Mit ausnahme von / With the exception of / Excepto: Including / Con:

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

SHEET 6.A SUPPORTS AND CASTER WHEELS SUPPORTI E RUOTE PIROETTANTI SUPPORTS ET ATTELAGE LAGERN UND RÄDER SOPORTES Y RUEDAS

MP20X

CASTER WHEEL NO MORE AVAILABLE AS SPARE PARTS, REPLACED BY CASTER WHEEL P/N. 580073504 (see SHEET 6.B)

REF

PART N°

1 2 3 4 5 6 7 8 9 10 11 12 13 14

580017097 272417400 272011900 272113500 449021010 449001007 580016792 580017095 272002700 580017096 272110400 580014435 580017098 272172700

Qt. DESCRIPTION 1 1 1 1 4 4 1 2 2 1 1 1 1 2

Support Bearing Bearing Support Washer Screw Screw Spacer Bearing Bushing Wheel Nut Spacer Caster w heel ass'y

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

DESCRIZIONE

DESIGNATION

BENENNUNG

DENOMINACIONES

Supporto Cuscinetto Cuscinetto Supporto girev ole Rondella Vite Vite Distanziale Cuscinetto Bussola Ruota Dado Distanziale Assieme ruota piroettante

Support Roulement Roulement Support Rondelle Vis Vis Entretoise Roulement Douille Roue Écrou Entretoise Ensemble roue

Lager Lager Lager Lager Scheibe Schraube Schraube Entfernungsstuck Lager Gew indelbuchse Rad Mutter Entfernungsstuck Satz rad

Soporte Rodamiento Rodamiento Soporte Arandela Tornillo Tornillo Separador Rodamiento Casquillo Rueda Tuerca Separador Grupo rueda

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Compreso / Avec / Einschließlich Mit ausnahme von / With the exception of / Excepto: Including / Con:

B843X02152X MP20X - Pag:19

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

SHEET 6.B SUPPORTS AND CASTER WHEELS SUPPORTI E RUOTE PIROETTANTI SUPPORTS ET ATTELAGE LAGERN UND RÄDER SOPORTES Y RUEDAS

MP20X

1

2

01600288

4 3

5

6

7

8 01600287

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

B843X02152X MP20X - Pag:20

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Compreso / Avec / Einschließlich Mit ausnahme von / With the exception of / Excepto: Including / Con:

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

SHEET 6.B SUPPORTS AND CASTER WHEELS SUPPORTI E RUOTE PIROETTANTI SUPPORTS ET ATTELAGE LAGERN UND RÄDER SOPORTES Y RUEDAS

Qt. DESCRIPTION

MP20X

REF

PART N°

DESCRIZIONE

DESIGNATION

BENENNUNG

DENOMINACIONES

1

580073504

1

Caster wheel ass'y

Assieme ruota piroettante

Ensemble roue

Satz rad

Grupo rueda

2

580073528

1

3

580062893

1

Support Nut

Supporto Dado

Support Écrou

Lager Mutter

Soporte Tuerca

4

580062235

1

Screw

Vite

Vis

Schraube

Tornillo

5

580062234

2

Bushing

Bussola

Douille

Gewindelbuchse

Casquillo

6

015120400

2

Bearing

Cuscinetto

Roulement

Lager

Rodamiento

7

580062233

1

Bushing

Bussola

Douille

Gewindelbuchse

Casquillo

8

580062232

1

Wheel

Ruota

Roue

Rad

Rueda

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Compreso / Avec / Einschließlich Mit ausnahme von / With the exception of / Excepto: Including / Con:

B843X02152X MP20X - Pag:21

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

SHEET 7.A LOAD WHEELS AND PALLET ENTRY ROLLERS RUOTE DI CARICO E RULLINI DI INVITO ATTELAGES ET ROULEAU RÄDER EINLAUFROLLEN RUEDAS Y PERILLA

MP20X

COLD STORE (-30°C) CELLA FRIGO (-30°C)

18 ROLLERS LEAD IN-OUT OPTIONAL RULLI DI INVITO OPTIONAL

19

20 21

7

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

B843X02152X MP20X - Pag:22

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

B843X02989A

9

Ad esclusione di / À l'exclusion de Compreso / Avec / Einschließlich Mit ausnahme von / With the exception of / Excepto: Including / Con:

SHEET 7.A LOAD WHEELS AND PALLET ENTRY ROLLERS RUOTE DI CARICO E RULLINI DI INVITO ATTELAGES ET ROULEAU RÄDER EINLAUFROLLEN RUEDAS Y PERILLA

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

MP20X

REF

PART N°

Qt. DESCRIPTION

DESCRIZIONE

DESIGNATION

BENENNUNG

DENOMINACIONES

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21

272022400 272002700 272015300 272013100 449034050 272006400 272361800 272134700 272380900 273098100 273065500 273005500 273033400 277548200 277548500 580001470 273017600 580006788 272380800 272381000 272381100

4 8 4 4 8 12 4 4 2 2 8 8 4 4 4 4 2 8 2 2 4

Boccola Cuscinetto Rullo Perno Spina elastica Rondella Rullino Bilancere Anello di fermo Bilancino passante Guarnizione Cuscinetto Ingrassatore Rullo in v ulkollan Perno Vite Bilancino sv asato Viteria Perno Rullo in ny lon Rondella

Douille Roulement Tambour Goujon Goupille elastique Rondelle Galet Culbuteur Bague Palonnier Joint Roulement Graisseur Roue en v ulkollan Goujon Vis Palonnier Vis Goujon Tambour de ny lon Rondelle

Buchse Lager Walze Bolzen Elastischer stecker Scheibe Walze Kipphebel Ring Pendeldurchgangsplatte Dichtung Lager Schmiernippel Adipren-Rolle Bolzen Schraube Pendelbecher Schrauben Bolzen Walze ny lon Scheibe

Casquillo Rodamiento Rodillo Eje Clav ija elástica Arandela Rodillo Balancin Anillo Balancín pasante Junta Rodamiento Engrasador Rodillo poliuretanico Eje Tornillo Balancín v aciado Tornillos Eje Rodillo en ny lon Arandela

Bushing Bearing Roller Pin Elastic pin Washer Roller Rocker Ring Through rocker plate Seal Bearing Grease ftg.

Poly uretane w heel Ax le Screw Counter. rocker plate Screw s Pin Ny lon roller Washer

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

B843X02152X

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Compreso / Avec / Einschließlich Mit ausnahme von / With the exception of / Excepto: Including / Con:

B843X02989A MP20X - Pag:23

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

SHEET 7.B LOAD WHEELS AND PALLET ENTRY ROLLERS RUOTE DI CARICO E RULLINI DI INVITO ATTELAGES ET ROULEAU RÄDER EINLAUFROLLEN RUEDAS Y PERILLA

6

5 4

3 2

1 6

MP20X

9

4 5 6

20

54

3

7

1 2 4 5 6

8

10 7 01600156

6 5 4

16 17

19

45 6

8

18 7 13 14

12

VERSIONE ORTOFRUTTA FOOD PROCESSING CONSTRUCTION

15 11

LEAD IN-OUT ROLLERS OPTIONAL RULLI INVITO OPTIONAL

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

B843X02990A MP20X - Pag:24

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

8

Ad esclusione di / À l'exclusion de Compreso / Avec / Einschließlich Mit ausnahme von / With the exception of / Excepto: Including / Con:

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

SHEET 7.B LOAD WHEELS AND PALLET ENTRY ROLLERS RUOTE DI CARICO E RULLINI DI INVITO ATTELAGES ET ROULEAU RÄDER EINLAUFROLLEN RUEDAS Y PERILLA

REF

PART N°

1 2 3 4 4 5 5 6 6 7 7 8 8 9 10 11 12 13 14 15 16 17 18 19 20

272022400 580037625 580037624 015120400 015120400 580037672 580037672 580037615 580037615 272013100 272013100 449034050 449034050 273017600 580037612 272380900 272361800 272380800 272381000 272381100 580037617 580037618 580037613 580006788 273098100

Qt. DESCRIPTION 4 4 4 8 4 8 4 8 4 4 2 4 2 2 4 2 4 2 2 2 2 2 2 8 2

Bushing Bushing Double Roller Double Roller Bearing Double Roller Bearing Single Roller Seal Double Roller Seal Single Roller Bushing Double Roller Bushing Single Roller Pin Double Roller Pin Single Roller Elastic Pin Double Roll.

Elastic Pin Single Roll.

Rocker Roller CPL (DOUBLE) Ring Roller Pin Ny lon roller Washer Roller (Single) Bushing Single Roller Roller CPL (SINGLE) Screw Rocker

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

MP20X

DESCRIZIONE

DESIGNATION

BENENNUNG

DENOMINACIONES

Boccola Boccola Rullo Doppio Rullo Doppio Cuscinetto Rullo Doppio Cuscinetto Rullo Singolo Guarnizione Rullo Doppio Guarnizione Rullo Singolo Boccola Rullo Doppio Boccola Rullo Singolo Perno Rullo Doppio Perno Rullo Singolo Spina Elastica Rullo Spina Elastica Rullo Bilancere Rullo CPL (DOPPIO) Anello di fermo Rullino Perno Rullo in ny lon Rondella Rullo (Singolo) Boccola Rullo Singolo Rullo CPL (SINGOLO) Vite Bilancere

Douille Douille Rouleau Double Rouleau Double Roulement Rouleau Roulement Rouleau Joint Rouleau Double Joint Rouleau Simple Douille Rouleau Double Douille Rouleau Simple Goujon Rouleau Double Goujon Rouleau Simple Goupille Elastique Goupille Elastique Culbuteur Tambour CPL (DOUBLE) Bague Galet Goujon Tambour de ny lon Rondelle Tambour (Simple) Douille Rouleau Simple Tambour CPL (SIMPLE) Vis Culbuteur

Buchse Buchse Doppelw alze Doppelw alze Lager Doppelw alze Lager Einzelw alze Dichtung Doppelw alze Dichtung Einzelw alze Buchse Doppelw alze Buchse Einzelw alze Bolzen Doppelw alze Bolzen Einzelw alze Elasticher Stecker Elasticher Stecker Kipphebel Walze CPL (DOPPEL) Ring Walze Bolzen Walze ny lon Scheibe Walze (Einzelw alze) Buchse Einzelw alze Walze CPL Schraube Kipphebel

Casquillo Casquillo Rodillo Doble Rodillo Doble Rodamineto Rodillo Doble Rodamineto Rodillo Solo Junta Rodillo Doble Junta Rodillo Solo Casquillo Rodillo Doble Casquillo Rodillo Solo Eje Rodillo Doble Eje Rodillo Solo Clav ija Elastica Rodillo Clav ija Elastica Rodillo Balancin Rodillo CPL (DOBLE) Anillo Rodillo Eje Rodillo en ny lon Arandela Rodillo (Solo) Casquillo Rodillo Solo Rodillo CPL (SOLO) Tornillo Balancin

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Compreso / Avec / Einschließlich Mit ausnahme von / With the exception of / Excepto: Including / Con:

B843X02990A MP20X - Pag:25

SHEET 8.A TRACTION UNIT GRUPPO TRAZIONE GROUPE DE TRACTION ZUGAGGREGAT GRUPO DE TRACCION

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

MP20X

SHEET 9.C

01600137

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

B843X02152X MP20X - Pag:26

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Compreso / Avec / Einschließlich Mit ausnahme von / With the exception of / Excepto: Including / Con:

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

SHEET 8.A TRACTION UNIT GRUPPO TRAZIONE GROUPE DE TRACTION ZUGAGGREGAT GRUPO DE TRACCION

Qt. DESCRIPTION

BENENNUNG

MP20X

REF

PART N°

DESCRIZIONE

DESIGNATION

1

272071900

1

Rubber w heel (65 Sh)

Ruota in gomma (65 Sh)

Roue caoutchouc (65 Sh) Rad aus gummi (65 Sh)

Rueda en goma (65 Sh)

DENOMINACIONES

1

272124500

1

PU Wheel (92 Sh)

Ruota in poliuretano (92

Roue en Vulkollan (92 Sh) Rad (92 Sh)

Rueda Vulkollan (92 Sh)

No marking w heel 72Sh Ruota in poliur.antitraccia

Roue en Vulkollan 72Sh - Rad (72 Sh) -30°C

Rueda Vulkollan 72Sh -30°C

-30°C

30°C

Sh) 1 1

272416300 272416400

1 1

72Sh -30°C

PU gripped w heel 75Sh Ruota in poliur.scolpita

Roue en Vulkollan 75Sh - Rad (75 Shore) -30°C

-30°C

30°C

75Sh -30°C

Rueda Vulkollan 75Sh -30°C

2

272018500

2

Bearing

Cuscinetto

Roulement

Lager

Rodamiento

3

272012600

2

Shim

Spessore

Epaisseur

Belag

Placa

4

272016800

1

Stop ring

Seeger

Bague d’arret

Drahtsprengring

Anillo seguridad

5

272015700

1

Sealing ring

Anello tenuta

Joint d’etancheite

Dichtring

Junta

6

272053000

1

Screw s

Viteria

Vis

Schrauben

Tornillos

6

272314500

1

Screw s -30°C

Viteria -30°C

Vis -30°C

Schrauben -30°C

Tornillos -30°C

7

272075900

1

Gear

Ingranaggio (R1/18)

Engranage

Zahnrad

Engranaje

8

272011900

1

Bearing

Cuscinetto

Roulement

Lager

Rodamiento

9

272040800

1

Spacer

Distanziale

Entretoise

Entfernungsstuck

Separador

10

272006900

1

Shim

Spessore

Epaisseur

Belag

Placa

11

272019300

1

Bearing

Cuscinetto

Roulement

Lager

Rodamiento

12

272031200

1

Key

Linguetta

Linguette

Federkeil

Laminilla

13

272216600

1

Pinion

Pignone

Pignon

Ritzel

Pinon

14

272016700

1

Stop ring

Seeger

Bague d’arret

Drahtsprengring

Anillo seguridad

15

272174200

1

Gearbox

Gruppo riduttore

Boite de v itesse

Wechselgetriebegeh.

Caja cambio

Wechselgetriebegeh. -30°C Caja cambio -30°C

15

580015527

1

Gearbox -30°C

Gruppo riduttore -30°C

Boite de v itesse -30°C

16

272114200

1

Gearbox

Scatola riduttore

Boite de v itesse

Wechselgetriebegeh.

16

272314800

1

Gearbox -30°C

Gruppo riduttore -30°C

Boite de v itesse -30°C

Wechselgetriebegeh. -30°C Caja cambio -30°C

17

272013700

1

Gasket

Guarnizione “OR”

Joint

Dichtung

18

272075500

1

Gear

Ingranaggio (R1/18)

Engranage

Zahnrad

Engranaje

19

272128600

1

Flange

Flangia

Bride

Flansch

Brida

19

272315000

1

Flange -30°C

Flangia -30°C

Bride -30°C

Flansch -30°C

Brida -30°C

20

272068000

1

Thrust w asher

Ralla

Crapaudine

Druckscheibe

Chumacera

20

272315100

1

Thrust w asher -30°C

Ralla -30°C

Crapaudine -30°C

Druckscheibe -30°C

Chumacera -30°C

21

272012100

1

Gasket

Guarnizione “OR”

Joint

Dichtung

Junta

22

272001700

6

Screw

Vite

Vis

Schraube

Tornillo

23

272315300

1

Ring -30°C

Anello -30°C

Joint -30°C

Ring -30°C

Junta -30°C

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Caja cambio Junta

Ad esclusione di / À l'exclusion de Compreso / Avec / Einschließlich Mit ausnahme von / With the exception of / Excepto: Including / Con:

B843X02152X MP20X - Pag:27

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

SHEET 9.B TRACTION MOTOR MOTORE TRAZIONE MOTEUR DE TRACTION ZUGMOTOR MOTOR DE TRACCION

1

20

MP20X

2 15 16

3 14

4

5 13

11

12

18 19 10

9

8

7

6

17 01600142

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

B843X02688Z MP20X - Pag:28

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

B843X02937A

Ad esclusione di / À l'exclusion de Compreso / Avec / Einschließlich Mit ausnahme von / With the exception of / Excepto: Including / Con:

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

SHEET 9.B TRACTION MOTOR MOTORE TRAZIONE MOTEUR DE TRACTION ZUGMOTOR MOTOR DE TRACCION

PART N°

Qt. DESCRIPTION 1 Bearing

MP20X

REF 1

DESCRIZIONE Cuscinetto

DESIGNATION Palier

BENENNUNG Lager

DENOMINACIONES Cojinete

580014507

2

580014494

1

3

580029185

1

Sealing ring Fan

Anello di tenuta

Bague d’étanchéité

Dichtungsring

Anillo de sellado

Ventola

Rotor de ventilation

Ventilator

4

580029181

1

Field winding

Ventilador

Campo motore

Champ moteur

Motorfeld

Campo motor

5

580029183

1

Armature

Indotto motore

Induit moteur

Motoranker

Inducido del motor

6

640046901

1

Snap ring

Seeger

Seeger

Seeger

Anillo Seeger

7

580014499

1

Bearing

Cuscinetto

Palier

Lager

Cojinete

8

015915100

1

Snap ring

Seeger

Seeger

Seeger

Anillo Seeger

9

277042000

1

Key

Chiavetta

Clavette

Wellenstift

Chaveta

10

580029182

1

Brushes holder

Portaspazzole

Porte-balai

Bürstenträger

Portacepillos

11

580027682

4

Brush

Spazzola

Balai

Bürste

Cepillo

Ring with brushes holder

Anello con portaspazzole

Bague avec porte-balai

Ring mit Bürstenträger

Anillo con portacepillos

12

580010773

4

13

580029085

1

Traction motor ass'y

Ass. motore di trazione

Ens. moteur de traction

Zugmaschine

Grupo motor de tracción

14

580037215

1

Flange

Flangia

Bride

Flansch

Brida

15

580009025

4

Screw

Vite

Vis

Schraube

Tornillo

16

504057755 580024263

4 1

Washer

17

Rondella Morsettiera

Rondelle Porte-bornes

Scheibe Klemmenbrett

Arandela Porta-bornes

18

580041894

4

Terminal block Screw

Vite

Vis

Schraube

Tornillo

19

504057745

4

Washer

Rondella

Rondelle

Scheibe

Arandela

20

580052683

1

Seal

Guarnizione

Joint

Dichtung

Junta

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

B843X02688Z

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Compreso / Avec / Einschließlich Mit ausnahme von / With the exception of / Excepto: Including / Con:

B843X02937A MP20X - Pag:29

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

SHEET 9.C TRACTION MOTOR MOTORE TRAZIONE MOTEUR DE TRACTION ZUGMOTOR MOTOR DE TRACCION

MP20X

35 38 26 9

37 42 33

37

34

8

11

25 12

39

31

30 13

36

27 10 2 32

4 6 29

41

40

14 36 20 15

22

23

24

19

28 3 7

21

18 5

17 15 1

16

01600058

43

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

B843X02938A MP20X - Pag:30

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Compreso / Avec / Einschließlich Mit ausnahme von / With the exception of / Excepto: Including / Con:

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

SHEET 9.C TRACTION MOTOR MOTORE TRAZIONE MOTEUR DE TRACTION ZUGMOTOR MOTOR DE TRACCION

REF

PART N°

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43

277844800 277844900 272137200 272121300 277845000 272156300 272057300 277845100 272013300 272001800 277845200 272156500 272154500 277846400 272211500 272049300 272045600 272386600 272351400 272472700 272049400 272093800 449022020 937700914 272138300 272161000 932200905 580009025 580009066 277845400 277845500 277845600 449022021 277845700 277845300 277845900 277845800 449015014 277846100 504057775 277846200 277846300 580015485

Qt. DESCRIPTION 1 1 1 1 1 1 2 2 4 4 4 1 1 1 2 3 1 1 1 1 1 1 1 1 1 1 8 4 2 2 4 8 2 2 2 8 4 2 4 6 2 4 1

Armature Field w inding Flange Ring w ith brushes holder Spacer Clamp Guard kit Stud Brush Spring Field Housing Joint kit Pin Bearing Snap ring Snap ring Key Key Key Snap ring Sealing ring Lock w asher Nut Fan Flange for reduction unit Screw Screw Screw Screw Screw Screw Lock w asher Washer Washer Nut Nut Nut Washer Screw Nut Washer Traction motor ass'y

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

MP20X

DESCRIZIONE

DESIGNATION

BENENNUNG

DENOMINACIONES

Indotto motore Campo motore Flangia Anello con portaspazzole Distanziale Morsettiera Kit protezioni Bullone Spazzola Molla Polo Carcassa Kit collegamenti Spina Cuscinetto Seeger Seeger Chiav etta Chiav etta Chiav etta Seeger Anello di tenuta Rosetta elastica Dado Ventola Flangia attacco riduttore Vite Vite Vite Vite Vite Vite Rosetta elastica Rondella Rondella Dado Dado Dado Rondella Vite Dado Rondella Ass. motore di trazione

Induit moteur Champ moteur Bride Bague av ec porte-balai Entretoise Boîte à bornes kit protection Arbre Balai Ressort Pôle électrique Carcasse Kit jonction Chev ille Palier Seeger Seeger Clav ette Clav ette Clav ette Seeger Bague d’étanchéité Rondelle élastique Écrou Rotor de v entilation Bride jonction réducteur Vis Vis Vis Vis Vis Vis Rondelle élastique Rondelle Rondelle Écrou Écrou Écrou Rondelle Vis Écrou Rondelle Ens. moteur de traction

Motoranker Motorfeld Flansch Ring mit Bürstenträger Abstandhalter Klemmkasten Schutzssatz Mutterschraube Bürste Feder kleiner Pol Rahmen Verbindungssatz Stecker Lager Seeger Seeger Wellenstift Wellenstift Wellenstift Seeger Dichtungsring Federring Mutter Ventilator Befestigungsflansch Schraube Schraube Schraube Schraube Schraube Schraube Federring Unterlegscheibe Unterlegscheibe Mutter Mutter Mutter Unterlegscheibe Schraube Mutter Unterlegscheibe Zugmaschine

Inducido del motor Campo motor Brida Anillo con portacepillos Separador Tablero de bornes Kit defensa Perno Cepillo Resorte Polo Carcasa Kit conex ión Enchufe Cojinete Anillo Seeger Anillo Seeger Chav eta Chav eta Chav eta Anillo Seeger Anillo de sellado Arandela elástica Tuerca Ventilador Abrazadera acoplam. reductor Tornillo Tornillo Tornillo Tornillo Tornillo Tornillo Arandela elástica Arandela Arandela Tuerca Tuerca Tuerca Arandela Tornillo Tuerca Arandela Grupo motor de tracción

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Compreso / Avec / Einschließlich Mit ausnahme von / With the exception of / Excepto: Including / Con:

B843X02938A MP20X - Pag:31

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

SHEET 10.A ELECTR. MAGNETIC BRAKE FRENO ELETTROMAGNETICO ELETTROMAGNETIQUE FREIN SATZ ELEKTROMAGNETISCHE FRENO ELECTROMAGNETICO

MP20X

01200176

REF

PART N°

1 2 3 4 5 6

272379000 272026100 272395600 272044100 272034900 272084000

Qt. DESCRIPTION 3 1 3 1 1 1

Screw Coil Screw Hub Brake disk Magnetic brake

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

B843X02152X MP20X - Pag:32

DESCRIZIONE

DESIGNATION

BENENNUNG

DENOMINACIONES

Vite Bobina Vite Mozzo Disco ferrodo Freno elettromagnetico

Vis Bobine Vis Moy eu Disque frein Frein elettromagn.

Schraube Spule Schraube Nabe Bremsscheibe Elektromagn. Bremse

Tornillo Bobina Tornillo Buje Disco de freno Freno electrom.

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Compreso / Avec / Einschließlich Mit ausnahme von / With the exception of / Excepto: Including / Con:

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

SHEET 10.B

MP20X

1

ELECTR. MAGNETIC BRAKE FRENO ELETTROMAGNETICO ELETTROMAGNETIQUE FREIN SATZ ELEKTROMAGNETISCHE FRENO ELECTROMAGNETICO

2 3

6

4

5

7

01600153

REF

PART N°

1 2 3 4 5 6 7

272379000 272026100 272395600 272044100 272034900 272084000 272055300

Qt. DESCRIPTION 3 1 3 1 1 1 1

Screw Coil Screw Hub Brake disk Magnetic brake Flange

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

DESCRIZIONE

DESIGNATION

BENENNUNG

DENOMINACIONES

Vite Bobina Vite Mozzo Disco ferrodo Freno elettromagnetico Flangia

Vis Bobine Vis Moy eu Disque frein Frein elettromagn.

Bride

Schraube Spule Schraube Nabe Bremsscheibe Elektromagn. Bremse Flansch

Tornillo Bobina Tornillo Buje Disco de freno Freno electrom.

Abrazadera

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Compreso / Avec / Einschließlich Mit ausnahme von / With the exception of / Excepto: Including / Con:

B843X02152X MP20X - Pag:33

SHEET 11.A DRAWBAR CONTROL BOX TIMONE SCATOLA COMANDI BARRE BOITE DE COMMANDE DEICHSEL STEUERUNGSBUCHSE DIRECCION DE MANDOS

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

MP20X

T1080165

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

B843X02347Y MP20X - Pag:34

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Compreso / Avec / Einschließlich Mit ausnahme von / With the exception of / Excepto: Including / Con:

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

SHEET 11.A DRAWBAR CONTROL BOX TIMONE SCATOLA COMANDI BARRE BOITE DE COMMANDE DEICHSEL STEUERUNGSBUCHSE DIRECCION DE MANDOS

Qt. DESCRIPTION

MP20X

REF

PART N°

DESCRIZIONE

DESIGNATION

BENENNUNG

DENOMINACIONES

1

580013128

1

Cov er

Coperchio

Couv ercle

Deckel

Tapa

2

580011989

1

Tiller Housing low er

Corpo scatola inferiore

Corps boite inferieur

Geh.Steuerungbuchse

Cuerpo caja inferior

3

932200901

3

Screw

Vite

Vis

Schraube

Tornillo

4

272394400

2

Vibrat dammping

Antiv ibrante

Antiv ibrant

Schw ingungsdamp

Antiv ibrador

5

272304100

2

Screw

Vite

Vis

Schraube

Tornillo

6

524140514

1

Tiller

Timone

Barre d'attelage

Deichsel

Direccion

7

272467800

2

Stop ring

Seeger

Bague d’arret

Drahtsprengring

Anillo seguridad

8

580015429

1

Shock absorber

Ammortizzatore

Amortisseur

Stossdaempfer

Amortiguador

9

272074700

2

Bushing

Bussola

Douille

Gew indelbuchse

Casquillo

10

272394200

1

Joint

Snodo timone

Joint

Obergelenk

Juntura

11

272015100

2

Bushing

Boccola

Douille

Buchse

Casquillo

12

272027800

2

Pin

Perno

Goujon

Bolzen

Eje

12

272311800

2

Pin -30°

Perno -30°

Goujon -30°

Bolzen -30°

Eje -30°

13

580006420

2

Screw

Vite

Vis

Schraube

Tornillo

14

272299700

1

Screw

Vite

Vis

Schraube

Tornillo

15

272299600

1

Support

Supporto

Support

Lager

Soporte Tapon

16

272262400

1

Plug

Tappo

Bouchon

Stopfen

17

449007008

2

Screw

Vite

Vis

Schraube

Tornillo

18

524139007

1

Butterfly left

Farfalla sinistra

Papillon gauche

Klappe

Mariposa izquierda

19

580012962

2

Bushing

Boccola

Douille

Buchse

Casquillo

20

580012970

2

Spring

Molla

Ressort

Feder

Resorte

21

524139006

1

Tiller Housing Upper

Corpo scatola superiore

Corps boite superieur

Geh.Steuerungbuchse

Cuerpo caja superior

22

580026824

4

Microsw itch on/off

Microinterrutore on/off

Microinterrupteur on/off

Mikroschalter on/off

Mikrointerruptor on/off

22.1 524149804

4

On/off push button

Pulsante

Bouton

Knop

Pulsador

23

524148521

4

Sw itch ass'y on/off

Pulsante on/off

Bouton on/off

Druckknopf on/off

Pulsador on/off

24

580012969

2

Spring

Molla

Ressort

Feder

Resorte

25

524139009

1

Horn

Clackson

Klax on

Klax on

Av isador acustico

26

524139008

1

Butterfly right

Farfalla destra

Papillon droite

Klappe

Mariposa derecha

27

580011991

1

Guard cov er

Salv auomo

Protection

Schutzdeckel

Cubierta protec

28

580025595

1

Electronic card

Scheda elettronica

Carte logique

Platinesteur

Ficha logica

28

580025596

1

Electronic card -30°

Scheda elettronica -30°

Carte logique -30°

Platinesteur -30°

Ficha logica -30°

29

580013106

1

Pin

Perno

Goujon

Bolzen

Eje

30

580015428

1

Prox imity sw itch guard

Protezione sensore

Protection interrupteur

Schutz schalter

Defensa interruptor

31

940004902

2

Washer

Rondella

Rondelle

Scheibe

Arandela

32

449001013

2

Screw

Vite

Vis

Schraube

Tornillo

33

449022016

2

Lock Washer

Rondella bloccante

Rondelle

Scheibe

Arandela

34

449021001

2

Washer

Rondella

Rondelle

Scheibe

Arandela

35

524138796

1

Tiller box

Scatola timone

Boite de com.

Steuerungsbuchse

Caja de mand.

35

524138798

1

Tiller box -30°

Scatola timone -30°

Boite de com. -30°

Steuerungsbuchse -30°

Caja de mand. -30°

36

015917300

1

Stop ring

Seeger

Bague d’arret

Drahtsprengring

Anillo seguridad

37

524139316

1

Upper box CPL

Scatola superiore CPL

Boite superior CPL

Obereschachtel CPL

Caja superior CPL

1

Upper box CPL -30°

Scatola superiore CPL

Boite superior CPL -30°

Obereschachtel CPL -30°

Caja superior CPL -30°

1

Kit Snails

Kit Marche lente

Kit Schleichgang

Kit Marcha lenta

37

-30°

524139317 39

524139318

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

Kit Marcia lenta

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Compreso / Avec / Einschließlich Mit ausnahme von / With the exception of / Excepto: Including / Con:

B843X02347Y MP20X - Pag:35

SHEET 11.B DRAWBAR CONTROL BOX TIMONE SCATOLA COMANDI BARRE BOITE DE COMMANDE DEICHSEL STEUERUNGSBUCHSE DIRECCION DE MANDOS

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

MP20X

T1080166

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

B843X02347Y MP20X - Pag:36

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

B843X03592B

Ad esclusione di / À l'exclusion de Compreso / Avec / Einschließlich Mit ausnahme von / With the exception of / Excepto: Including / Con:

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

SHEET 11.B DRAWBAR CONTROL BOX TIMONE SCATOLA COMANDI BARRE BOITE DE COMMANDE DEICHSEL STEUERUNGSBUCHSE DIRECCION DE MANDOS

REF

PART N°

Qt. DESCRIPTION

1

524139010

1

2

580011989

1

3

932200901

4

MP20X

DESCRIZIONE

DESIGNATION

BENENNUNG

DENOMINACIONES

Cov er

Coperchio

Couv ercle

Deckel

Tapa

Tiller Housing low er

Corpo scatola inferiore

Corps boite inferieur

Geh.Steuerungbuchse

Cuerpo caja inferior

3

Screw

Vite

Vis

Schraube

Tornillo

272394400

2

Vibrat dammping

Antiv ibrante

Antiv ibrant

Schw ingungsdamp

Antiv ibrador

5

272304100

2

Screw

Vite

Vis

Schraube

Tornillo

6

524140514

1

Tiller

Timone

Barre d'attelage

Deichsel

Direccion

7

272467800

2

Stop ring

Seeger

Bague d’arret

Drahtsprengring

Anillo seguridad

8

580015429

1

Shock absorber

Ammortizzatore

Amortisseur

Stossdaempfer

Amortiguador

9

272074700

2

Bushing

Bussola

Douille

Gew indelbuchse

Casquillo

10

272394200

1

Joint

Snodo timone

Joint

Obergelenk

Juntura

11

272015100

2

Bushing

Boccola

Douille

Buchse

Casquillo

12

272027800

2

Pin

Perno

Goujon

Bolzen

Eje

12

272311800

2

Pin -30°

Perno -30°

Goujon -30°

Bolzen -30°

Eje -30°

13

580006420

2

Screw

Vite

Vis

Schraube

Tornillo

14

272299700

1

Screw

Vite

Vis

Schraube

Tornillo

15

272299600

1

Support

Supporto

Support

Lager

Soporte

16

272262400

1

Plug

Tappo

Bouchon

Stopfen

Tapon

17

449007008

2

Screw

Vite

Vis

Schraube

Tornillo

18

524139007

1

Butterfly left

Farfalla sinistra

Papillon gauche

Klappe

Mariposa izquierda

19

580012962

2

Bushing

Boccola

Douille

Buchse

Casquillo

20

580012970

2

Spring

Molla

Ressort

Feder

Resorte

21

524139006

1

Tiller Housing Upper

Corpo scatola superiore

Corps boite superieur

Geh.Steuerungbuchse

Cuerpo caja superior

22

580026824

4

Microsw itch on/off

Microinterrutore on/off

Microinterrupteur on/off

Mikroschalter on/off

Mikrointerruptor on/off

23

524148521

4

Sw itch ass'y on/off

Pulsante on/off

Bouton on/off

Druckknopf on/off

Pulsador on/off

24

580012969

1

Spring

Molla

Ressort

Feder

Resorte

25

524139009

1

Horn

Clackson

Klax on

Klax on

Av isador acustico

26

524139008

1

Butterfly right

Farfalla destra

Papillon droite

Klappe

Mariposa derecha

27

580011991

1

Guard cov er

Salv auomo

Protection

Schutzdeckel

Cubierta protec

28

580025595

1

Electronic card

Scheda elettronica

Carte logique

Platinesteur

Ficha logica

28

580025596

1

Electronic card -30°

Scheda elettronica -30°

Carte logique -30°

Platinesteur -30°

Ficha logica -30°

29

580013106

1

Pin

Perno

Goujon

Bolzen

Eje

30

580015428

1

Prox imity sw itch guard

Protezione sensore

Protection interrupteur

Schutz schalter

Defensa interruptor

31

940004902

2

Washer

Rondella

Rondelle

Scheibe

Arandela

32

449001013

2

Screw

Vite

Vis

Schraube

Tornillo

33

449022016

2

Lock Washer

Rondella bloccante

Rondelle

Scheibe

Arandela

34

449021001

2

Washer

Rondella

Rondelle

Scheibe

Arandela

35

524168298

1

Tiller box

Scatola timone

Boite de com.

Steuerungsbuchse

Caja de mand.

35

524168299

1

Tiller box -30°

Scatola timone -30°

Boite de com. -30°

Steuerungsbuchse -30°

Caja de mand. -30°

36

015917300

1

Stop ring

Seeger

Bague d’arret

Drahtsprengring

Anillo seguridad

37

524139316

1

Upper box CPL

Scatola superiore CPL

Boite superior CPL

Obereschachtel CPL

Caja superior CPL

37

524139317

1

Upper box CPL -30°

Scatola superiore CPL

Boite superior CPL -30°

Obereschachtel CPL -30°

Caja superior CPL -30°

39

524149804

4

On/off push button

Pulsante

Bouton

Knop

Pulsador

40

580038175

1

Spring

Molla

Ressort

Feder

Resorte

-30°

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

B843X02347Y

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Compreso / Avec / Einschließlich Mit ausnahme von / With the exception of / Excepto: Including / Con:

B843X03592B MP20X - Pag:37

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

SHEET 11.C DRAWBAR CONTROL BOX TIMONE SCATOLA COMANDI BARRE BOITE DE COMMANDE DEICHSEL STEUERUNGSBUCHSE DIRECCION DE MANDOS

MP20X

1 2 3 4

20 19 18 5 6

9

7 8

10 21

9

22

11

7

17 12 4

14

15

13

23

25

16

26

24

27 28

36

29 30 32

37 39

40 41

35 33

29

31 34 Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

B843X03593B MP20X - Pag:38

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

01600289 Ad esclusione di / À l'exclusion de Compreso / Avec / Einschließlich Mit ausnahme von / With the exception of / Excepto: Including / Con:

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

SHEET 11.C DRAWBAR CONTROL BOX TIMONE SCATOLA COMANDI BARRE BOITE DE COMMANDE DEICHSEL STEUERUNGSBUCHSE DIRECCION DE MANDOS

REF PART N° Qt. DESCRIPTION 1 524139010 1 Cover

MP20X

DESCRIZIONE Coperchio

DESIGNATION Couvercle

BENENNUNG Deckel

DENOMINACIONES Tapa

2

580011989

1 Tiller Housing lower

Corpo scatola inferiore

Corps boite inferieur

Geh.Steuerungbuchse

Cuerpo caja inferior

3

932200901

3 Screw

Vite

Vis

Schraube

Tornillo

4

272394400

2 Vibrat dammping

Antivibrante

Antivibrant

Schwingungsdamp

Antivibrador

5

272304100

2 Screw

Vite

Vis

Schraube

Tornillo

6

524140514

1 Tiller

Timone

Barre d'attelage

Deichsel

Direccion

7

272467800

2 Stop ring

Seeger

Bague d’arret

Drahtsprengring

Anillo seguridad

8

580015429

1 Shock absorber

Ammortizzatore

Amortisseur

Stossdaempfer

Amortiguador Casquillo

9

272074700

2 Bushing

Bussola

Douille

Gewindelbuchse

10

272394200

1 Joint

Snodo timone

Joint

Obergelenk

Juntura

11

272015100

2 Bushing

Boccola

Douille

Buchse

Casquillo

12

272027800

2 Pin

Perno

Goujon

Bolzen

Eje

12

272311800

2 Pin -30°

Perno -30°

Goujon -30°

Bolzen -30°

Eje -30°

13

580006420

2 Screw

Vite

Vis

Schraube

Tornillo

14

272299700

1 Screw

Vite

Vis

Schraube

Tornillo

15

272299600

1 Support

Supporto

Support

Lager

Soporte

16

272262400

1 Plug

Tappo

Bouchon

Stopfen

Tapon

17

580015428

1 Proximity switch guard

Protezione sensore

Protection interrupteur

Schutz schalter

Defensa interruptor

18

449001013

2 Screw

Vite

Vis

Schraube

Tornillo

19

449022016

2 Lock Washer

Rondella bloccante

Rondelle

Scheibe

Arandela

20

449021001

2 Washer

Rondella

Rondelle

Scheibe

Arandela

21

015917300

1 Stop ring

Seeger

Bague d’arret

Drahtsprengring

Anillo seguridad

22

524168298

1 On/off tiller box

Scatola timone on/off

Boite de com.

Steuerungsbuchse

Caja de mand.

23

524139314

1 Upper box CPL

Scatola superiore CPL

Boite superior CPL

Obereschachtel CPL

Caja superior CPL

24

524236627

1 Butterfly

Farfalla

Papillon

Klappe

Mariposa

25

580011991

1 Belly switch cover

Salvauomo

Protection

Schutzdeckel

Cubierta protec

26 27

580038175 580012970

1 Spring 1 Spring (gray color)

Molla Molla (grigio)

Ressort Ressort (gris)

Feder Feder (Grau)

Resorte Resorte (color gris)

28

524139006

1 Tiller Housing Upper

Corpo scatola superiore

Corps boite superieur

Geh.Steuerungbuchse

Cuerpo caja superior

29

524139319

4 Switch ass'y on/off

Pulsante on/off

Bouton on/off

Druckknopf on/off

Pulsador on/off

30

580026824

4 Microswitch

Microinterrutore

Microinterrupteur

Mikroschalter

Mikrointerruptor

31

524149804

4 Button ON/OFF

Pulsante ON/OFF

Bouton ON/OFF

Druckknopf ON/OFF

Pulsador ON/OFF

32

4 Rubber

Gomma

Caoutchouc

Gummi

Goma

33

580055434 580012969

1 Spring

Molla

Ressort

Feder

Resorte

34

524139009

1 Horn

Clackson

Klaxon

Klaxon

Avisador acustico

35

580025596 580013106

1 Electronic card 1 Cam shaft

Scheda elettronica Camma

Carte logique Came

Platinesteur Nocken

Ficha logica Leva

580060389 580012962

1 Spring (copper color) 2 Bushing

Molla (color rame) Boccola

Ressort (couleur cuivre) Douille

Feder (kupferfarben) Buchse

Resorte (color cobre) Casquillo

36 37 38 39

524236628

1 Butterfly

Farfalla

Papillon

Klappe

Mariposa

40

940004902

2 Washer

Rondella

Rondelle

Scheibe

Arandela

41

580026296

2 Screw

Vite

Vis

Schraube

Tornillo

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Compreso / Avec / Einschließlich Mit ausnahme von / With the exception of / Excepto: Including / Con:

B843X03593B MP20X - Pag:39

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

SHEET 12.A DISTRIBUTOR CENTRALINA IDRAULICA DISTRIBUTEUR STEUERUNG DISTRIBUIDOR

MP20X

14 15 16

17

01600061 Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

B843X02152X MP20X - Pag:40

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Compreso / Avec / Einschließlich Mit ausnahme von / With the exception of / Excepto: Including / Con:

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

SHEET 12.A DISTRIBUTOR CENTRALINA IDRAULICA DISTRIBUTEUR STEUERUNG DISTRIBUIDOR

REF

PART N°

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

272375600 272373300 277315200 580014480 580019459 272375800 272375900 272376000 272376100 272376200 272375100 272375400 580015597 518818830 580037752 580037751 580037750

Qt. DESCRIPTION 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

Motor Distributor body Pipe fitting Valv e kit Solenoid v alv e kit Flow regulator kit Pump kit Reserv oir kit Plate Seal kit Brushes kit Plug Hy draulic unit Filter Filler tube Pipe fitting Reserv oir

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

DESCRIZIONE

DESIGNATION

Motore Moteur Corpo centralina Corps distribut.

Raccordo Raccord Kit v alv ola Kit soupape Kit elettrov alv ola Kit soupape electr.

Kit v alv ola regolatrice di flusKit soupape Kit pompa Kit pompe kit serbatoio kit reserv oir Piastra Plaque Serie guarnizioni Joints kit spazzole kit balais Tappo carico olio Bouchon Centralina idraulica Distributeur Filtro Filtre Tubo Tuy au Raccordo Raccord Serbatoio Reserv oir

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

MP20X

BENENNUNG

DENOMINACIONES

Motor Steuergehause Anschluss Kit v entil Kit elektrov entil Kit stromv entile Kit pumpe kit behalter Platte Dichtung kit kohlenbuerste Stopfen Steuerung Filter Schlauch Anschluss Behalter

Motor Cuerpo distribuid.

Conex ion Kit v alv ula Kit v alv ula electr.

Kit v alv ula Kit bomba kit deposito Placa Junta kit escobillas Tapon Distribuidor Filtro Tubo Conex ion Deposito

Ad esclusione di / À l'exclusion de Compreso / Avec / Einschließlich Mit ausnahme von / With the exception of / Excepto: Including / Con:

B843X02152X MP20X - Pag:41

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

SHEET 13.B HYDRAULIC SYSTEM IMPIANTO IDRAULICO INSTAL. HYDRAULIQUE HYDRAULIKANLAGE INSTALACION HIDRAULICA

MP20X

1

3

4

2

7 8 7

9 10 5

11 12

6

13

5 01600144

SHEET 12.A

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

B843X02152X MP20X - Pag:42

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Compreso / Avec / Einschließlich Mit ausnahme von / With the exception of / Excepto: Including / Con:

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

SHEET 13.B HYDRAULIC SYSTEM IMPIANTO IDRAULICO INSTAL. HYDRAULIQUE HYDRAULIKANLAGE INSTALACION HIDRAULICA

REF

PART N°

1 2 3 4 5 6 7 8 9 10 11 12 13

580015440 277263400 580015572 272037000 580038285 931015904 272473300 272381700 272468900 272335000 580015598 449001302 272041800

Qt. DESCRIPTION 1 1 1 1 4 4 2 2 2 2 1 2 1

Hose Pipe fitting Cy linder Seal kit Washer Screw Vibrat dammping Spacer Washer Screw Support Screw Foam

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

MP20X

DESCRIZIONE

DESIGNATION

BENENNUNG

DENOMINACIONES

Tubo idraulico Nipplo Cilindro idraulico Serie guarnizioni Rondella Vite Antiv ibrante Distanziale Rondella Vite Supporto Vite Mousse

Tuy au en caoutchouc Raccord Cy lindre Joints Rondelle Vis Antiv ibrant Entretoise Rondelle Vis Support Vis Mousse

Gummischlauch Anschluss Zy linder Dichtung Scheibe Schraube Schw ingungsdamp Entfermungsstuck Scheibe Schraube Lager Schraube Mousse

Tubo de goma Conex ion Cilindro Junta Arandela Tornillo Antiv ibrador Separador Arandela Tornillo Soporte Tornillo Espuma

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Compreso / Avec / Einschließlich Mit ausnahme von / With the exception of / Excepto: Including / Con:

B843X02152X MP20X - Pag:43

SHEET 14.B WIRING DIAGRAM SCHEMA COLLEGAMENTI CAVI DI POTENZA DIAGRAMME LIAISON CABLE ELECTRIQUE ELEKTRTSCHEANLAGEPLAN ESQUEMA CONEXION CABLE POTENCIA

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

MP20X - Pag:44

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

MP20X

Ad esclusione di / À l'exclusion de Compreso / Avec / Einschließlich Mit ausnahme von / With the exception of / Excepto: Including / Con:

SHEET 15.A SHEATH DIAGRAM SCHEMA COLLEGAMENTI GUAINE DIAGRAMME LIAISON GAINES MONTELANLAGEPLAN ESQUEMA CONEXION VAINA

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

MP20X

Ad esclusione di / À l'exclusion de Compreso / Avec / Einschließlich Mit ausnahme von / With the exception of / Excepto: Including / Con:

B439X01501X MP20X - Pag:45

SHEET 16.A ELECTRICAL DIAGRAM SCHEMA ELETTRICO SCHEMA ELECTRIQUE SCHALTPLAN ESQUEMA ELECTRICO

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

B439X01501X MP20X - Pag:46

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

MP20X

Ad esclusione di / À l'exclusion de Compreso / Avec / Einschließlich Mit ausnahme von / With the exception of / Excepto: Including / Con:

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

MP20X S1.0E NOTE NOTE NOTE HINWEISE NOTAS

Ad esclusione di / À l'exclusion de Compreso / Avec / Einschließlich Mit ausnahme von / With the exception of / Excepto: Including / Con:

MP20X - Pag:47

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

SHEET 17.A CONSOLE ADAPTER ADATTATORE PER CONSOLLE ADAPTATEUR POUR CONSOLE ADAPTER FÜR KONSOLLE ADAPTADOR POR CONSOLA

MP20X

2

01600102

1 REF

PART N°

Qt. DESCRIPTION

1

272210700

1

Console

2

580014574

1

Harness console adapter Cav o adattatore per consolle Cable adaptateur pour console Kable adapter für konsolle Cable adaptador por consola

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

B843X02152X MP20X - Pag:48

DESCRIZIONE

DESIGNATION

BENENNUNG

DENOMINACIONES

Consolle

Console

Konsolle

Consola

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Compreso / Avec / Einschließlich Mit ausnahme von / With the exception of / Excepto: Including / Con:

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

SHEET 17.B CONSOLE ADAPTER ADATTATORE PER CONSOLLE ADAPTATEUR POUR CONSOLE ADAPTER FÜR KONSOLLE ADAPTADOR POR CONSOLA

MP20X

2

01600102

1 REF PART N° 1 2

272210700 580036555

Qt. DESCRIPTION 1 1

DESCRIZIONE

DESIGNATION

BENENNUNG

DENOMINACIONES

Console Consolle Console Konsolle Consola Harness console adapter Cav o adattatore per consolle Cable adaptateur pour console Kable adapter für konsolle Cable adaptador por consola

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Compreso / Avec / Einschließlich Mit ausnahme von / With the exception of / Excepto: Including / Con:

B843X02152X MP20X - Pag:49

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

SHEET 18.A CONNECTORS,CONTACTS,TOOLS CONTATTI,CONNETTORI,UTENSILI CONNECTEURS,CONTACTS,OUTILS KONNEKTORS,KONTAKTS,WERKZEUG CONTACTO,CONECTOR,UTENSILIO

1

MP20X

2

13

4 3 5 9 11 14

6 10

7

16

17

15

8 12 23

18

19

20

21

22

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

B843X02152X MP20X - Pag:50

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Compreso / Avec / Einschließlich Mit ausnahme von / With the exception of / Excepto: Including / Con:

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

SHEET 18.A CONNECTORS,CONTACTS,TOOLS CONTATTI,CONNETTORI,UTENSILI CONNECTEURS,CONTACTS,OUTILS KONNEKTORS,KONTAKTS,WERKZEUG CONTACTO,CONECTOR,UTENSILIO

REF 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23

MP20X

PART N° DESCRIPTION

DESCRIZIONE

DESIGNATION

BENENNUNG

DENOMINACIONES

272477700 272477600 272477300 272477200 272477100 277769000 277768900 277837600 272477000 272477800 277768700 580014685 580014686 272267600 277512200 273097900 272267500 272474600 272475000 520038827 580014687 580014688 580014689

Connettore maschio 22 poli Connettore maschio 20 poli Connettore maschio 10 poli Connettore maschio 8 poli Connettore maschio 6 poli Terminale femmina Terminale maschio Connettore femmina 6 poli Connettore maschio 4 poli Connettore femmina 4 poli Connettore maschio 2 poli Estrattore Pinza crimpatrice Connettore femmina 2 poli Terminale maschio Terminale femmina Connettore maschio 2 poli Capicorda Copricapicorda Capicorda Pinza aggraffatrice Pinza crimpatrice Estrattore

Connecteur mâle 22 pôles Connecteur mâle 20 pôles Connecteur mâle 10 pôles Connecteur mâle 8 pôles Connecteur mâle 6 pôles Terminal femelle Terminal mâle Connecteur femelle 6 pôles Connecteur mâle 4 pôles Connecteur femelle 4 pôles Connecteur mâle 2 pôles Ex tracteur Pince Connecteur femelle 2 pôles Terminal mâle Terminal femelle Connecteur mâle 2 pôles Cosse Couv re-cosse Cosse Pince Pince Ex tracteur

Fingerv erbinder 22 Pole Fingerv erbinder 20 Pole Fingerv erbinder 10 Pole Fingerv erbinder 8 Pole Fingerv erbinder 6 Pole Nutanschluß Fingeranschluß Nutv erbinder 6 Pole Fingerv erbinder 4 Pole Nutv erbinder 4 Pole Fingerv erbinder 2 Pole Auszieher Zange Nutv erbinder 2 Pole Fingeranschluß Nutanschluß Fingerv erbinder 2 Pole Kabelv erbinder Kabelv erbinderschutz Kabelv erbinder Zange Zange Auszieher

Conector macho 22 polos Conector macho 20 polos Conector macho 10 polos Conector macho 8 polos Conector macho 6 polos Terminal hembra Terminal macho Conector hembra 6 polos Conector macho 4 polos Conector hembra 4 polos Conector macho 2 polos Ex tractor Pinzas Conector hembra 2 polos Terminal macho Terminal hembra Conector macho 2 polos Terminal de cable Cubre terminal de cable Terminal de cable Pinzas Pinzas Ex tractor

Connector male 22 w ay s Connector male 20 w ay s Connector male 10 w ay s Connector male 8 w ay s Connector male 6 w ay s Terminal female Terminal male Connector female 6 w ay s Connector male 4 w ay s Connector female 4 w ay s Connector male 2 w ay s Stripper Pliers Connector female 2 w ay s Terminal male Terminal female Connector male 2 w ay s Electrical cable terminal Cov er electrical cable terminal Electrical cable terminal Pliers Pliers Stripper

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Compreso / Avec / Einschließlich Mit ausnahme von / With the exception of / Excepto: Including / Con:

B843X02152X MP20X - Pag:51

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

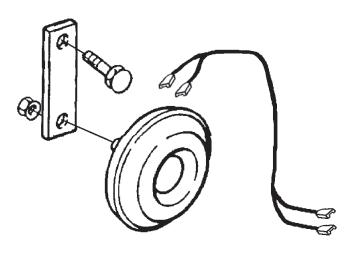

SHEET 19.A ELECTRIC HORN CLACSON MAGGIORATO KLAXON MAJORE VERSTAERKTE HUPE CLAXON AUMENTADO

MP20X

1 2

4

3 5

REF

PART N°

1 2 3 4 5

272330000 580024661 272015500 580024670 580024662

Qt. DESCRIPTION 1 1 1 1 1

Screw Sheath Electric horn Nut Electric horn CPL

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

MP20X - Pag:52

DESCRIZIONE

DESIGNATION

BENENNUNG

DENOMINACIONES

Vite Guaina Clackson Dado Kit clackson CPL

Vis Gaines Klax on Goujon Kit Klax on CPL

Schraube Kabelsatz Hupe Bolzen Hupe kpl.

Tornillo Vaina Av isador acustico Eje Kit av isador acustico CPL

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Compreso / Avec / Einschließlich Mit ausnahme von / With the exception of / Excepto: Including / Con:

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

SHEET 20.A HYDRAULIC DIAGRAM SCHEMA IDRAULICO SCHEMA HYDRAULIQUE HYDRAULIKPLAN ESQUEMA HIDRAULICO

REF DESCRIPTION C Ti Ci M P Pi T

Lifting cy linder Hy draulic hose Distributor Motor pump Outlet Aux . outlet Aux . ex haust

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

MP20X

DESCRIZIONE

DESIGNATION

BENENNUNG

DENOMINACIONES

Cilindro di sollev amento Tubo idraulico Centralina idraulica Motore pompa Uscita predisposta Uscita aux .

Scarico aux .

Cy linder lev age Tuy aux Distributeur Moteur pompe Sortie Sortie aux .

Decharge aux .

Hebenzy linder Rohr Steuerung Pumpenmotor Austrift Hilfsaustritt Hilfsabladung

Cilindro elev acion Tubo Distribuidor Bomba motor Salida Salida aux .

Descarga aux .

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Compreso / Avec / Einschließlich Mit ausnahme von / With the exception of / Excepto: Including / Con:

MP20X - Pag:53

NUMERICAL INDEX INDICE NUMERICO

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

MP20X

Code

Sheet

Code

Sheet

Code

Sheet

Code

Sheet

Code

015120400

6.B-7.B

272062100

5.A

272299600

11.A - 11.B

272467800

11.A - 11.B

277845700

Sheet 9.C

015915100

9.B

272064200

5.A

272299600

11.C

272467800

11.C

277845800

9.C

015917300

11.A - 11.B

272064900

5.A

272299700

11.A - 11.B

272468300

4.A

277845900

9.C

015917300

11.C

272066900

5.A

272299700

11.C

272468800

4.A

277846100

9.C

015918400

4.A

272068000

8.A

272304100

1.A-11.A

272468900

13.B

277846200

9.C

272001500

15.A

272071900

8.A

272304100

11.B - 11.C

272469200

4.A

277846300

9.C

272001700

8.A

272074600

3.A - 4.A

272311800

11.A - 11.B

272469300

3.A - 4.A

277846400

9.C

272001800

9.C

272074700

5.A

272311800

11.C

272469300

5.A

272002700

6.A

272074700

11.A - 11.B

272314500

8.A

272469800

5.A

449001007 449001013

11.A - 11.B

272002700

7.A

272074700

11.C

272314800

8.A

272470200

4.A

449001013

11.C

272006400

7.A

272075500

8.A

272315000

8.A

272470400

1.A - 1.B

449001091

4.A

272006900

8.A

272075900

8.A

272315100

8.A

272471100

4.A

449001302

13.B

272008800

3.A - 4.A

272081200

5.A

272315300

8.A

272471400

4.A

449007008

11.A - 11.B

272008800

5.A

272084000

10.A - 10.B

272328600

5.A

272472700

9.C

449007013

1.A - 1.B

272011900

6.A - 8.A

272093800

9.C

272330000

5.A - 19.A

272472800

2.A

449015014

9.C

272012100

8.A

272094400

5.A

272330200

5.A

272473100

5.A

449015135

4.A - 5.A

272012600

8.A

272095400

3.A - 4.A

272335000

13.B

272473300

13.B

449021001

11.A - 11.B

272013100

7.A - 7.B

272097000

5.A

272347600

5.A

272474600

17.A

449021001

11.C

272013300

9.C

272101100

5.A

272351400

9.C

272475000

17.A

449021010

6.A

272013700

8.A

272105800

3.A - 4.A

272361800

7.A - 7.B

272477000

17.A

449022016

11.A-11.B 11.C

6.A

272015000

3.A - 4.A

272110400

6.A

272369100

3.A - 4.A

272477100

17.A

449022016

272015100

11.A - 11.B

272113500

6.A

272373300

12.A

272477200

17.A

449022020

9.C

272015100

11.C

272114200

8.A

272373600

4.A

272477300

17.A

449022021

9.C

272015300

7.A

272121300

9.C

272373700

4.A

272477600

17.A

449034030

3.A - 4.A

272015500

19.A

272124500

8.A

272373800

4.A

272477700

17.A

449034050

3.A - 4.A

272015700

8.A

272125300

5.A

272375100

12.A

272477800

17.A

449034050

7.A - 7.B

272016700

8.A

272128600

8.A

272375400

12.A

272501700

15.A

502157201

2.A

272016800

8.A

272129500

5.A

272375600

12.A

272502600

5.A

504057745

9.B

272017500

3.A - 4.A

272129700

3.A

272375800

12.A

272502700

5.A

504057755

9.B

272018400

7.A

272129700

4.A

272375900

12.A

272502800

5.A

504057775

9.C

272018500

8.A

272133600

5.A

272376000

12.A

272503100

14.A

504235265

3.A - 4.A

272019100

3.A - 4.A

272134700

7.A - 7.B

272376100

12.A

272503100

15.A

518818830

12.A

272019300

8.A

272137200

9.C

272376200

12.A

273005500

7.A

520038827

17.A

272021800

3.A - 4.A

272138300

9.C

272378500

1.A - 1.B

524138796

11.A

7.A - 7.B

272150700

5.A

272379000

10.A - 10.B

273017600 273033400

7.A - 7.B

272022400

7.A - 7.B

524138798

11.A

272022700

5.A

272151200

3.A - 4.A

272380800

3.A - 4.A

273065500

7.A

524139006

11.A - 11.B

272026100

10.A - 10.B

272151300

3.A - 4.A

272380800

7.A - 7.B

273070600

4.A

272027800

11.A - 11.B

272154500

9.C

272380900

7.A - 7.B

273097900

17.A

524139006 524139007

11.A - 11.B

11.C

272027800

11.C

272156300

9.C

272381000

7.A - 7.B

273098100

7.A - 7.B

524139008

11.A - 11.B

272028200

14.A

272156500

9.C

272381100

7.A - 7.B

273099000

14.A

524139009

11.A - 11.B

272028300

14.A

272161000

9.C

272381700

13.B

277033300

4.A

524139009

11.C

272030600

3.A - 4.A

272165200

3.A - 4.A

272386600

9.C

277042000

9.B

524139010

11.C

272031200

8.A

272172700

6.A

272387700

4.A

277263400

13.B

524139314

11.C

272033100

1.A - 5.A

272174200

8.A

272392500

5.A

277315200

12.A

524139316

11.A - 11.B

272034900

10.A - 10.B

272177500

5.A

272394200

11.A - 11.B

524139317

11.A - 11.B

5.A

272184300

5.A

272394200

11.C

277512200 277548200

17.A

272036200

7.A

524139318

11.A

272037000

13.B

272185100

5.A

272394400

11.A - 11.B

277548500

7.A - 7.B

524139319

11.C

272040800

8.A

272210700

17.A - 17.B

272394400

11.C

277768700

17.A

524139322

2.A

272041800

13.B

272211100

3.A - 4.A

272395600

10.A - 10.B

277768900

17.A

524140500

5.A

272044100

10.A - 10.B

272211500

9.C

272396200

5.A

277769000

17.A

524140514

11.A - 11.B

272045600

9.C

272213200

2.A

272416300

8.A

277837600

17.A

524140514

11.C

272046300

5.A

272213300

2.A

272416400

8.A

277844800

9.C

524140545

4.A

272046700

5.A

272213400

2.A

272417300

15.A

277844900

9.C

524140546

4.A

272049300

9.C

272213500

2.A

272417400

6.A

277845000

9.C

524148521

11.A - 11.B

272049400

9.C

272213600

2.A

272418300

5.A

277845100

9.C

524148522

11.A - 11.B

272050200

3.A - 4.A

272216600

8.A

272418600

5.A

277845200

9.C

524149804

11.A - 11.B

272053000 8.A Da matr. / Du matr. / Ab. seriennummer

272262400 11.Amatr.

- 11.B 272418800 Ad esclusione 5.A di / À l'exclusion 277845300 de Fino a matr. /Jusqu' / Bis zur serien-Nr.

From serial N° / Desde la matr.: 272055300 10.B

Until serial N° / Hasta la matr.: 272262400 11.C

272057300

9.C

272267500

B439X01501X 5.A 272267600

272059600

MP20X - Pag:54

9.C 524149804 Compreso / Avec / Einschließlich

exception of / Excepto:9.C Including / Con: 272465000 Mit ausnahme 4.A von / With the 277845400 524168298

11.C 11.B-11.C

17.A

272466100

5.A

277845500

9.C

524168299

11.B

17.A

272466600

5.A

277845600

9.C

524216189

2.A

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

NUMERICAL INDEX INDICE NUMERICO Code

Sheet

Code

Sheet

Code

Sheet

Code

Sheet

524216191

2.A

580013990

5.A

580017035

14.A - 15.A

580062235

6.B

524216192

2.A

580014086

2.A

580017057

15.A

580062893

6.B

524216193

2.A

580014435

6.A

580017058

15.A

580073504

6.B

524216194

2.A

580014480

12.A

580017059

14.A - 15.A

580073528

6.B

524216195

2.A

580014494

9.B

580017060

5.A

640046901

9.B

524216196

2.A

580014499

9.B

580017095

6.A

900014292

1.B

524216197

2.A

580014507

9.B

580017096

6.A

900005220

5.A

524216198

2.A

580014574

16.A

580017097

6.A

13.B

524216199

2.A

580014685

17.A

580017098

6.A

931015904 932200901

11.A - 11.B

524216200

2.A

580014686

17.A

580017836

14.A

932200901

11.C

524216201

2.A

580014687

17.A

580018470

4.A

932200905

9.C

524216202

2.A

580014688

17.A

4.A

937700914

9.C

524216203

2.A

580014689

17.A

580018471 580018472

4.A

940004902

11.A - 11.B

524216204

2.A

580014880

2.A

580018473

4.A

940004902

11.C

524216205

2.A

580015076

4.A

580018474

4.A

524216206

2.A

580015085

15.A

580019459

12.A

524216207

2.A

580015161

15.A

580019537

3.A - 4.A

524216208

2.A

580015162

15.A

580019538

3.A

524216209

2.A

580015165

15.A

580019538

4.A

524216210

2.A

580015166

15.A

580023593

5.A

524216190

2.A

580015205

3.A - 4.A

580024263

9.B

524216211

2.A

580015360

3.A - 4.A

580024661

19.A

524216212

2.A

580015420

5.A

580024662

19.A

524216526

2.A

580015423

5.A

580024670

19.A

524216766

2.A

580015424

5.A

580025595

11.A - 11.B

524236627

11.C

580015425

5.A

580025596

11.A - 11.B

524236628

11.C

580015426

5.A

580025596

11.C

580001470

7.A - 7.B

580015427

1.A - 1.B

580026296

11.C

580006420

11.A - 11.B

580015428

11.A - 11.B

580026824

11.A - 11.B

580006420

11.C

580015428

11.C

580026824

11.C

580006788

7.A - 7.B

580015429

11.A - 11.B

580027678

5.A

580009025

9.B - 9.C

580015429

11.C

580027682

9.B

580009066

9.C

580015440

13.B

580029085

9.B

580010773

9.B

580015485

9.C

580029181

9.B

580011989

11.A - 11.B

580015527

8.A

580029182

9.B

580011989

11.C

580015572

13.B

580029183

9.B

580011991

11.A - 11.B

580015574

3.A - 4.A

580029185

9.B

580011991 580012962

11.C

580015575

3.A - 4.A

580032375

1.B

11.A - 11.B

580015576

3.A - 4.A

580036555

17.B

580012962

11.C

580015577

3.A - 4.A

580037215

9.B

580012967

2.A

580015597

12.A

580037613

7.B

580012968

2.A

580015598

13.B

580037617

7.B

580012969

11.A - 11.B

580015644

14.A

580037618

7.B

580012969 580012970

11.C

580015645

14.A

580037624

7.B

11.A - 11.B

580015646

14.A

580037625

7.B

580012970

11.C

580015647

14.A

580037612

7.B

580013106

11.A - 11.B

580015648

14.A

580037615

7.B

580013106

11.C

580015649

14.A

580037672

7.B

580013128

11.A - 11.B

580015650

14.A

580037750

12.A

580013298

4.A

580015667

3.A - 4.A

580037751

12.A

580013471

2.A

580015669

3.A - 4.A

580037752

12.A

580013907

15.A

580015670

5.A

580038175

11.B-11.C

580013944

14.A

580015671

3.A - 4.A

580038285

13.B

580013945

14.A

580015674

3.A - 4.A

580041894

9.B

580013953

14.A

580015676

4.A

580052683

9.B

580013955

14.A

580015678

4.A

580055434

11.C

Code

580013956 14.A Da matr. / Du matr. / Ab. seriennummer

580015680 4.A/ Bis zur serien-Nr. 580060389Ad esclusione 11.Cdi / À l'exclusion de Fino a matr. /Jusqu' matr.

From serial N° / Desde la matr.:15.A 580013960

Until serial N° / Hasta5.A la matr.: 580015683

580062232 Mit ausnahme 6.Bvon / With the exception of / Excepto: Including / Con:

580016792

6.A

580062233

6.B

580016869

1.A - 1.B

580062234

6.B

580013961

15.A

B439X01501X 14.A

580013962

MP20X Sheet

Compreso / Avec / Einschließlich

MP20X - Pag:55

Truck Model Carrello Tipo Chariot Modele Staplertyp Tipo de carretilla

Part No:

MP20X

524159926 (09-2006)

Da matr. / Du matr. / Ab. seriennummer From serial N° / Desde la matr.:

MP20X - Pag:56

Fino a matr. /Jusqu' matr. / Bis zur serien-Nr. Until serial N° / Hasta la matr.:

Ad esclusione di / À l'exclusion de Compreso / Avec / Einschließlich Mit ausnahme von / With the exception of / Excepto: Including / Con:
