Manuel de réparation
from The title of your pDEUTZ-FAHR TRANSMISSION DE TRACTEUR - ZF T-7336 PS Manuel d'atelier - Publication
Département des transmissions tout-terrain et des trains de roues
Graisser le joint torique (voir flèche) et l’insérer dans la rainure annulaire du trou du carter.
Régler le jeu axial du coude de 0,1 … 0,3 mm (figure 22 … 27)

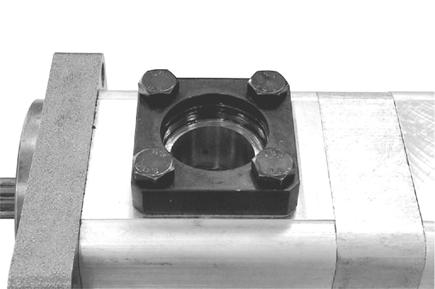

Mettre en place le joint statique et fixer la flasque avec des vis hexagonales.

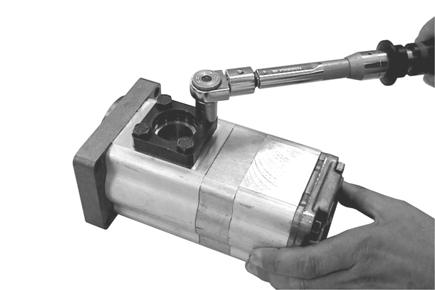

Couple de serrage (M8/8,8) . . . . . . . . . . . MA = 23 Nm
Fixer la flasque côté aspiration ( diamètre d’orifice le plus important) !
Graisser le joint torique (voir flèche) et l’insérer dans la rainure annulaire.

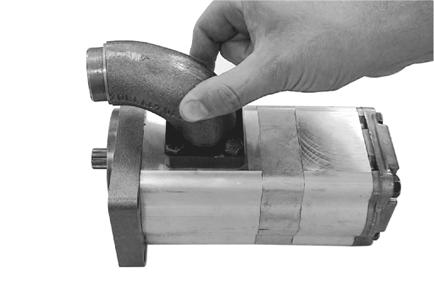

Insérer le coude dans la flasque jusqu’à obtention du contact.
