Manuel de réparation

Département des transmissions tout-terrain et des trains de roues

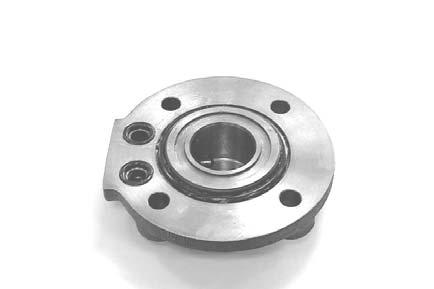

Graisser les joints toriques (3x, voir flèches) et les insérer dans les saignées du couvercle.

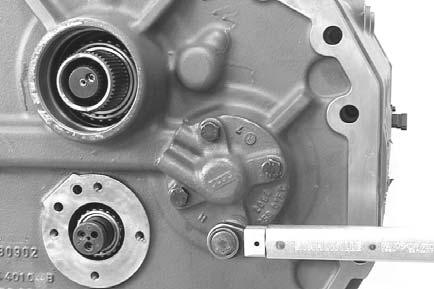

Monter le couvercle et le placer de façon homogène jusqu’à obtention du contact à l’aide vis hexagonales.

Couple de serrage (M10/8,8) . . . . . . . . . . . . MA = 46 Nm

Veiller à la position centrale des anneaux rectangulaires !

Régler le jeu axial de 0,025 … 0,075 mm de l’embrayageF/G de la même façon que pour l’embrayage B/D et installer le couvercle (répéter la procédure des figures 104 … 116).

Régler le jeu axial de 0,025 … 0,075 mm de l’embrayage A/C Figure 117 ... 120

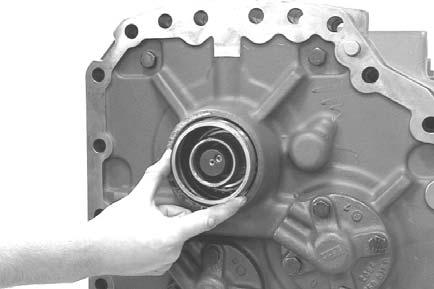

Insérer la bague extérieure de roulement dans le trou du couvercle.

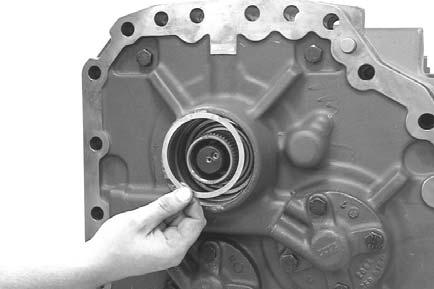

Insérer la cale, d’une épaisseur de 1,95 mm par ex. (valeur empirique) dans le trou du couvercle.
