Manuel de réparation

Département des transmissions tout-terrain et des trains de roues

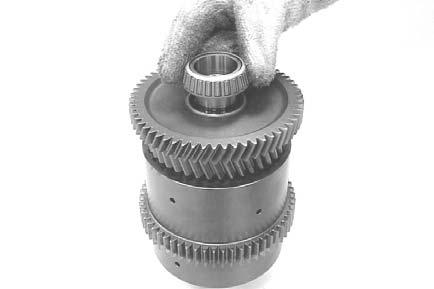

Chauffer le roulement à rouleaux coniques et le mettre en place jusqu’au contact.

Une fois refroidi, monter le roulement !

8.4 Montage du couvercle

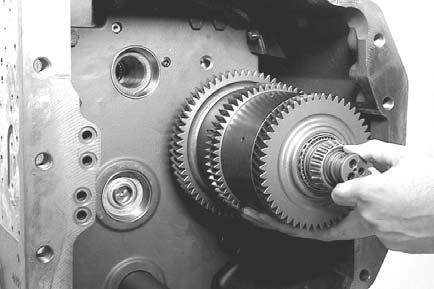

Insérer l’embrayage B/D dans le carter.

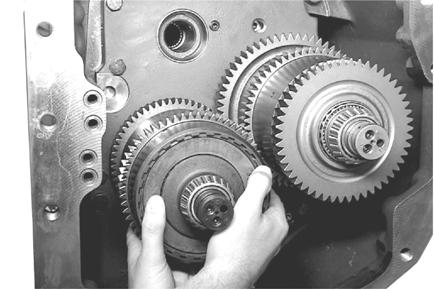

Insérer l’embrayage F/G dans le carter.

Insérer l’embrayage A/C dans le carter.

Veiller à la position centrale des anneaux rectangulaires !

Équiper le tuyau d’un joint torique neuf et l’insérer dans le trou du carter jusqu’au contact.

Respecter la position de montage : voir figure !

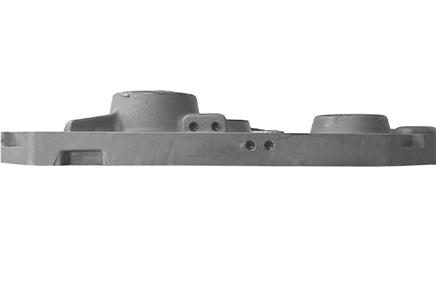

Encastrer les billes (4x, voir flèches) dans les trous du carter.

Installer les deux vis de réglage (S) et fixer le joint statique avec de la graisse à la surface de montage.

Puis, fixer les joints toriques (voir flèches) avec de la graisse dans les saignées du carter.

(S) vis de réglage 5870 204 021

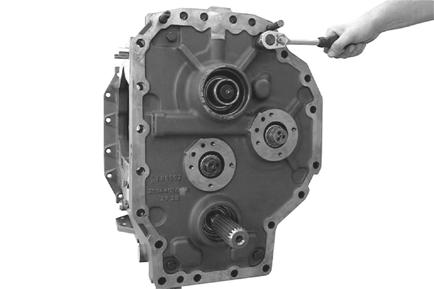

Positionner le couvercle sur le carter jusqu’au contact et le fixer provisoirement, sans serrer, avec des vis hexagonales.
