Département des transmissions tout-terrain et des trains de roues

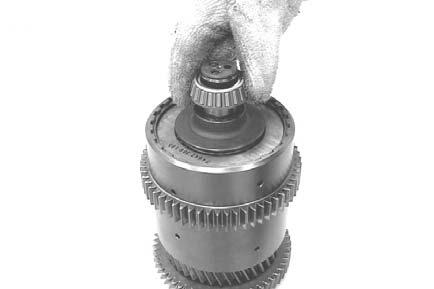

Insérer le porte-disques internes jusqu’à ce que tous les disques d’embrayage internes soient en position.

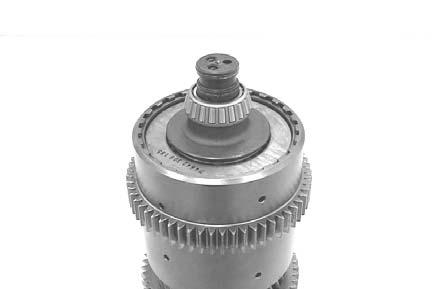

Chauffer le roulement à rouleaux coniques et le mettre en place jusqu’au contact.
Une fois refroidi, monter le roulement !
Mettre en place les anneaux rectangulaires (2x, voir flèches) et les fermer.
Graisser les anneaux rectangulaires et les aligner en les centrant !
Vérifier le fonctionnement des embrayages « F » et « G » à l’aide d’air comprimé.
Si les composants sont correctement montés, l’ouverture et la fermeture des embrayages est distinctement audible !
