Manuel de réparation

Département des transmissions tout-terrain et des trains de roues

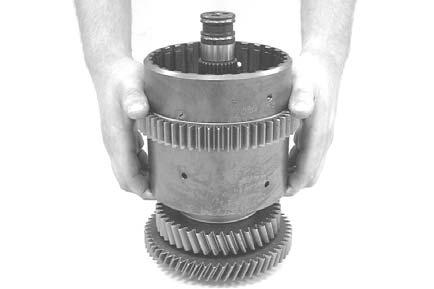

Installer le porte-disques autant que possible (jusqu'au contact avec le ressort de compression).

Maintenir le jeu de disques en place et ne plus modifier la position du porte-disques par la suite !

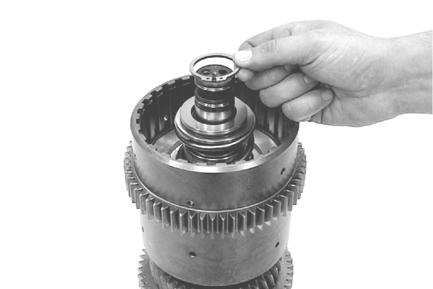

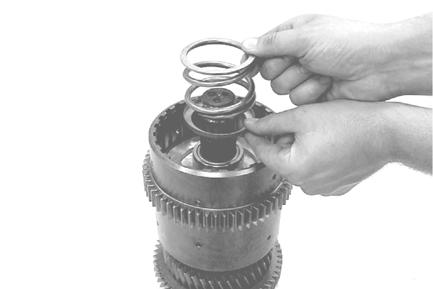

Mettre en place la bague de guidage et le ressort de compression.

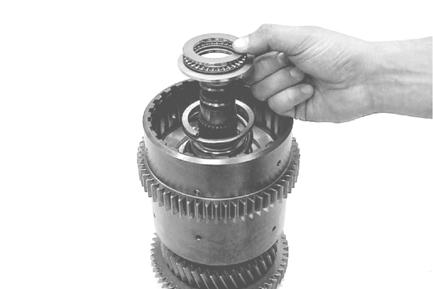

Monter le roulement axial.

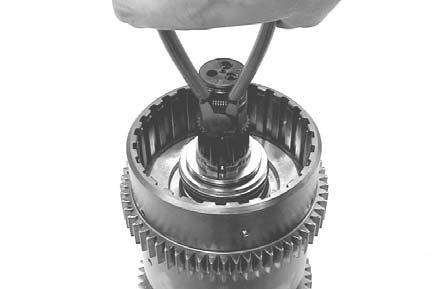

Monter l’anneau de retenue autant que possible sur l’arbre intermédiaire.

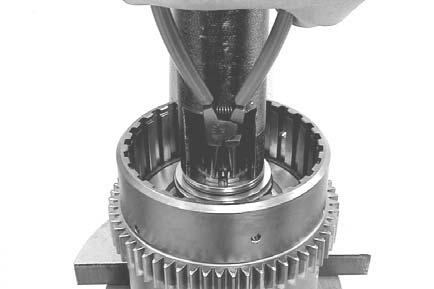

Insérer le porte-disques en exerçant une légère pression (sur le roulement axial) jusqu’à ce que tous les disques d’embrayage internes soient positionnés et que l’anneau de retenue puissent être engagé dans la saignée inférieure.

(S) bague de pression 5870 506 117

Mettre

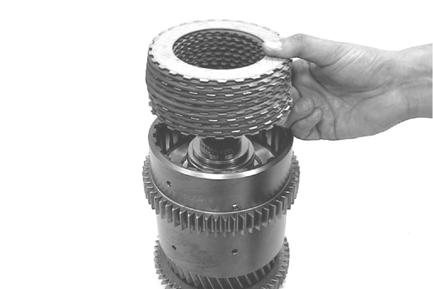

Mettre en place les disques de l’embrayage « G » en commençant par un disque d’embrayage externe.

Puis, installer la cale d’extrémité et mettre en place un circlip.

Les disques externes et internes doivent être placés en alternance !

Le nombre de disques est indiqué dans la liste de pièces détachées respective.

Déterminer le jeu des disques de 3,7 ± 0,25 mm

Pour cette opération, se référer à la figure 15, exemple « A » (page 8/4).
