Manuel de réparation

Département des transmissions tout-terrain et des trains de roues

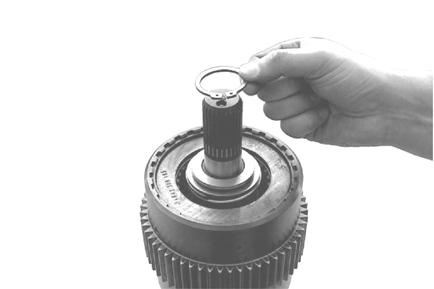

Monter l’anneau de retenue sur l’arbre d’entrée.

Insérer le porte-disques en exerçant une légère pression (sur le roulement axial) jusqu’à ce que tous les disques d’embrayage internes soient positionnés et que l’anneau de retenue puissent être engagé dans la saignée inférieure.

(S) bague de pression 5870 506 117

(S) jeu de pinces externes 5870 900 015

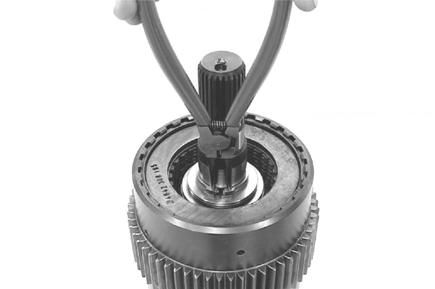

Mettre en place l’anneau de retenue supérieur.

(S) jeu de pinces externes 5870 900 015

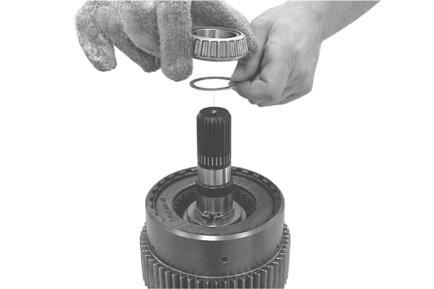

Monter la cale et le roulement à rouleaux coniques chauffé.

Une fois refroidi, monter le roulement !
