Manuel de réparation
from The title of your pDEUTZ-FAHR TRANSMISSION DE TRACTEUR - ZF T-7336 PS Manuel d'atelier - Publication
Département des transmissions tout-terrain et des trains de roues

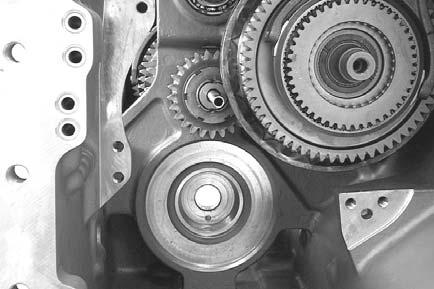

Installer le tuyau (flèche 1) dans la bague extérieure de roulement (voir flèche 2).

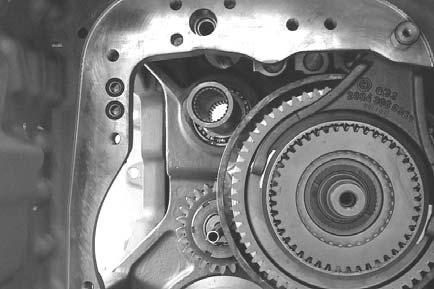

Fixer les joints toriques (2x, voir flèches) avec de la graisse dans les saignées du carter.

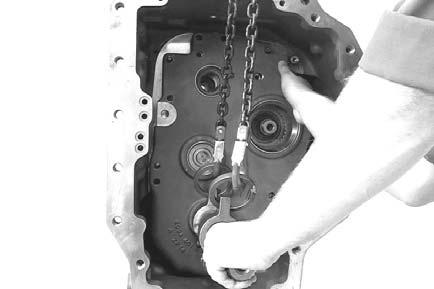

Fixer le dispositif de levage (2x, voir flèches) à l’arbre de sortie.
Puis mettre en place deux vis de réglage (S) et insérer le couvercle prémonté avec la traction avant dans le carter.
(S) appareil de levage 5870 281 050
(S) sangle de levage 5870 281 047
Fixer provisoirement le couvercle à l’aide de vis hexagonales. Ne pas serrer.
