Manuel de réparation

Département des transmissions tout-terrain et des trains de roues

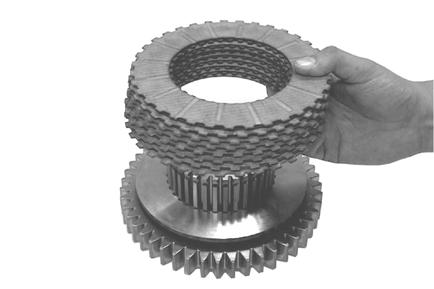

Assembler la pile de disques en commençant par un disque externe.

Les disques externes et internes doivent être placés en alternance !

Le nombre de disques est indiqué dans la liste de pièces détachées respective.

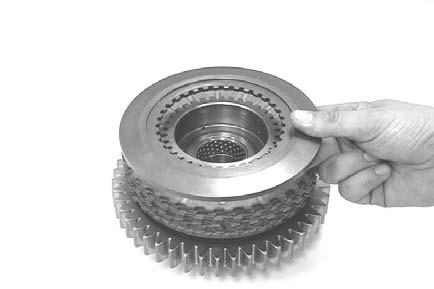

Monter la cale d’extrémité avec la face inférieure orientée vers la bas.

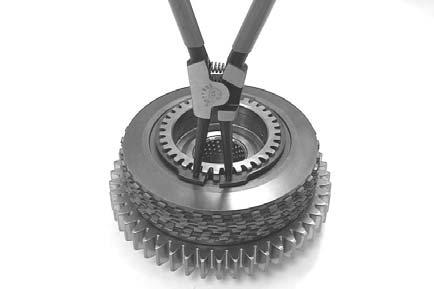

Fixer le jeu de disques à l’aide d’un anneau de retenue.

(S) jeu de pinces externes 5870 900 015

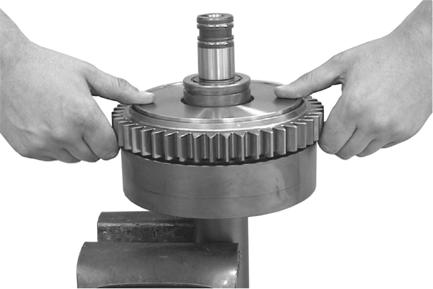

Insérer l’engrenage prémonté dans le carter fixe d’embrayage jusqu’à ce que tous les disques externes soient positionnés dans la denture du carter fixe d’embrayage.

Puis, retirer l’engrenage du carter fixe d’embrayage avec précaution.

À cette étape du montage, les disques doivent être alignés et centrés !

La position de montage des disques ne doit plus être modifiée jusqu’à la mise en place du circlip (figure 85).
