Encastrer les douilles (2x) des deux côtés dans l’engrenage.

Chauffer le support de douille à 120 +20 °C, la température de la douille devant atteindre 10 +10 °C.

Appliquer de la colle Loctite (type n° 648) sur le diamètre extérieur des douilles !

Mettre en place les deux bagues d’étanchéité à lèvres (voir flèches) dans la rainure annulaire orientée vers la chambre de pression (vers le haut).

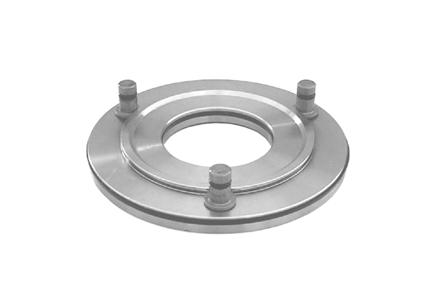

Équiper les boulons de pression d’un joint torique neuf et les positionner (voir figure).

Positionner les boulons de pression sur le piston à l’aide de graisse.

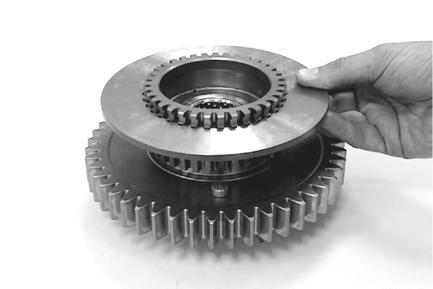

Insérer le piston dans l’engrenage de façon homogène.

Graisser les bagues d’étanchéité à lèvres et les joints toriques avant le montage !

Monter la rondelle (optionnellement, par ex. 7,4 mm / valeur empirique).
