Manuel de réparation
from The title of your pDEUTZ-FAHR TRANSMISSION DE TRACTEUR - ZF T-7336 PS Manuel d'atelier - Publication
Département des transmissions tout-terrain et des trains de roues
Insérer le ressort de compression dans l’arbre intermédiaire.
Mettre en place l’embrayage principal prémonté dans l’engrenage de l’arbre intermédiaire.
7.2 Montage du réducteur de vitesse

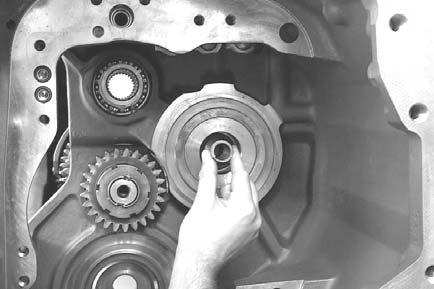

Monter la cage à aiguilles sur le carter fixe d’embrayage.

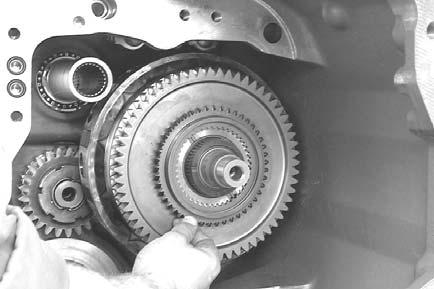

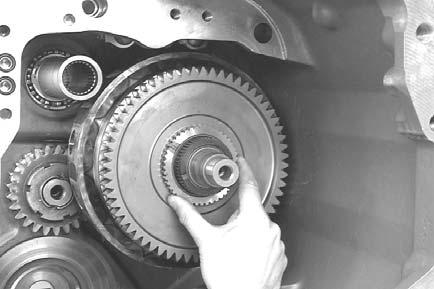

Monter l’engrenage jusqu’à obtention du contact.
Département des transmissions tout-terrain et des trains de roues

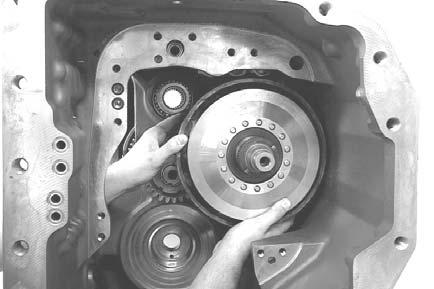

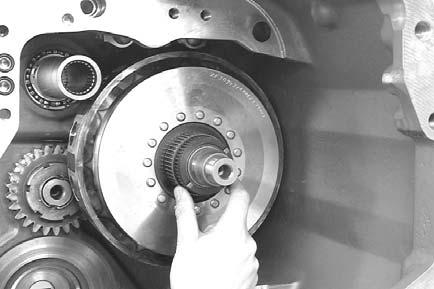

Monter le corps d’embrayage.
Graisser les composants avant le montage !

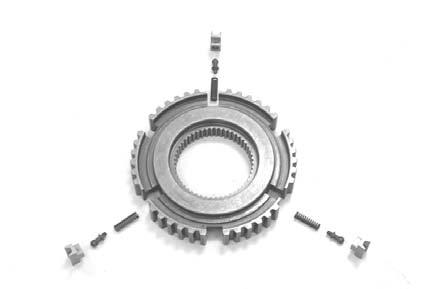

Insérer les ressorts de compression, les boulons à bout rond et les éléments de pression (3x respectivement) dans le corps du synchroniseur.

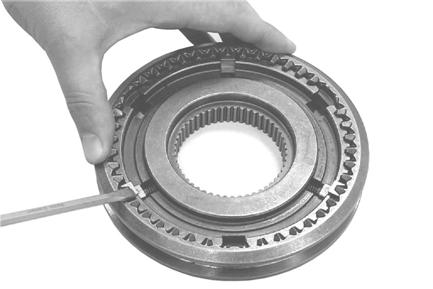

Précharger les éléments de pression et monter le manchon coulissant.
Attention à ce que les saignées dans le corps du synchroniseur soient alignées avec les âmes du manchon coulissant !

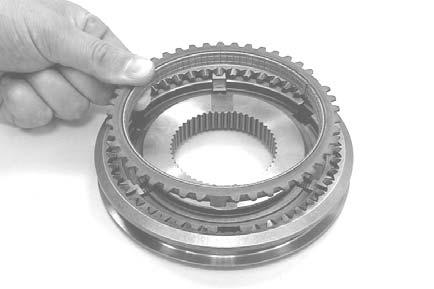

Mettre en place la bague de synchroniseur du côté de l’embrayage principal.
