réparation

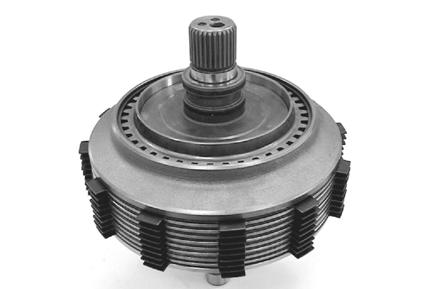

Insérer l’anneau de retenue dans la rainure annulaire de l’arbre d’embrayage.

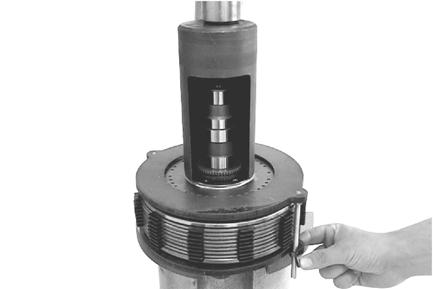

Précharger le paquet d’embrayage à l’aide d’une presse et retirer le dispositif de serrage (S).

(S) bague de pression 5870 506 116

(S) Dispositif de serrage 5870 654 028

Vérifier le jeu de la pile de disques 6.7 -0.4 mm

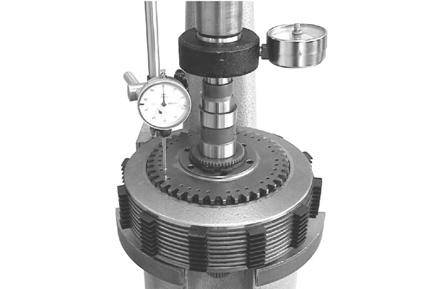

Appuyer l’embrayage prémonté sur le piston et appliquer une force axiale de F = 9500 ±300 N à l’arbre d’embrayage.

(S) cellule dynamométrique 5870 700 003

(S) support magnétique 5870 200 055

(S) comparateur à cadran 5870 200 057

Si le jeu requis de 6,7 -0,4 mm n’est pas atteint, une erreur de mesure a été commise lors de la détermination de la cale (figure 16, page 7/5) et doit être absolument corrigée !

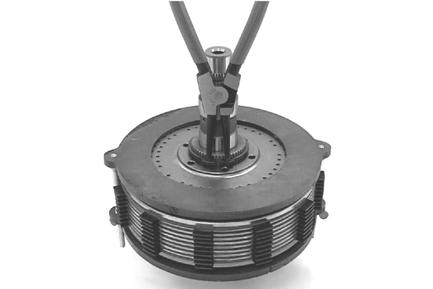

Mettre en place les deux anneaux rectangulaires (voir flèches) et les fermer.

Graisser les anneaux rectangulaires et les aligner en les centrant !

Régler le synchroniseur du réducteur de vitesse (figure 35)

Monter le pignon du réducteur de vitesse jusqu’à obtention du contact avec l’arbre de sortie (embrayage B/D).

Placer le roulement axial et la cale (épaisseur = 6,80 mm par ex., valeur empirique) sur la face de l’arbre de sortie (embrayage B/D).

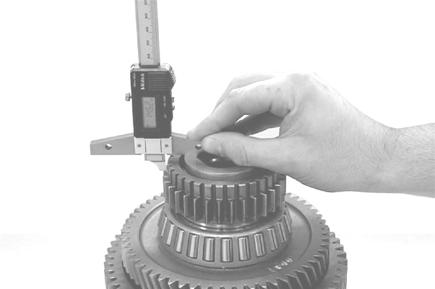

Puis, mesurer la dimension de réglage 15 – 0,1 mm, allant de la cale jusqu’à l’épaulement de l’embrayage.

(S) jauge de profondeur numérique 5870 200 072

Si la dimension de réglage diffère, elle doit être corrigée à l’aide d’une cale adaptée !

Cette procédure est nécessaire afin de déterminer la dimension « C » dans le cadre de la prise de mesure suivante (jeu axial de l’arbre d’embrayage) !

Régler le jeu axial de l’arbre d’embrayage de 0,3 +0,15 mm (Figure 36 ... 39)

0,30 +0,15 mm

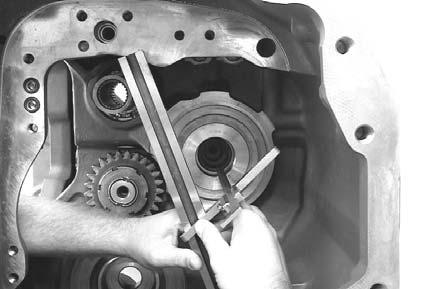

Mesurer la dim. A, allant de la face de montage du couvercle jusqu’à la surface de l’arbre intermédiaire.

Dim. « A » par ex. .

(S) règle rectifiée 5870 200 022

(S) jauge de profondeur numérique 5870 200 114 mm

Positionner l’arbre intermédiaire dans le roulement Y (voir schéma 36, page 7/10) jusqu’à obtention du contact !

Mesurer la dim. B, sur l’arbre d’embrayage mm

Dim. « B » par ex.

Mesurer la dim. C, allant de la surface de la cale (figure 35) jusqu’à la face de montage du couvercle.

Dim. « C » par ex.

Positionner l’arbre de sortie (embrayage B/D) dans le roulement X (voir également schéma 36) jusqu’à obtention du contact, avec un jeu de coussinet = 0 !

Exemple « C » : mm mm mm

Dim. « A » par ex.

Dim. « B » par ex.

Dim. « C » par ex.

Jeu par ex. .

Différence = cale s = 1,70 mm
